Двигатель CA6DM3-55E52 на FAW J7: характеристики и различия исполнений

На FAW J7 недостаточно прочитать на кабине «550» и заказать деталь для любого CA6DM3. В каталоге экспортного тягача J7 4×2 указан агрегат CA6DM3-55E52-125. Заводская страница FAWDE даёт геометрию и мощность базового CA6DM3-55E52, но помещает этот же индекс в две таблицы с разными топливными системами и режимами момента. Ниже отделены сведения, которые можно подтвердить документами, от комплектации, которую необходимо проверять по конкретной машине.

Какую машину и двигатель рассматриваем

Основой для привязки служит каталог запасных частей China FAW Group Corporation для экспортного седельного тягача CA4180P77K25E5, колёсная формула 4×2. На титуле указан февраль 2023 года, а предисловие связывает каталог с кодом комплектации 114AY385FA9T005. На стр. 12 двигатель в сборе назван CA6DM3-55E52-125; рядом приведён номер узла, но он не заменяет маркировку фактически установленного мотора. У каталога есть прямое предупреждение: экспортные комплектации могут различаться и меняться. Поэтому эта статья описывает документированную конфигурацию, а не каждый J7, проданный в разных странах.

Сайт подразделения FAWDE относит базовый индекс CA6DM3-55E52 к семейству 6DM3 с системой Common Rail и экологической группой China V. Для машины, которой принадлежит локальный каталог, суффикс -125 важен: им нельзя пренебречь, если подбираются насос, форсунка, жгут или программная версия. Заводская таблица двигателей не расшифровывает этот суффикс. Данных для утверждения, что все строки сайта FAWDE одинаково относятся к -125, нет.

У FAW J7 встречаются другие двигатели и иные экологические нормы. Даже внутри 6DM3 соседние индексы 55E51, 55E52 и исполнения China VI следует считать разными вариантами до сверки документации. Наименование «J7» обозначает семейство автомобиля, а не паспорт установленного ДВС. Год каталога — свидетельство конфигурации, существовавшей в феврале 2023 года, но не начало или окончание выпуска всех CA6DM3-55E52.

Как подтвердить исполнение на машине

Сначала сопоставляют модель шасси и код комплектации в документах, маркировку двигателя на самом агрегате и сведения о его замене. Если автомобиль ремонтировали с перестановкой двигателя, первоначальная спецификация шасси может не совпадать с фактическим агрегатом. Для подбора электронных компонентов и деталей топливной аппаратуры нужен именно фактический мотор и применимый к нему каталог. Фотография кабины, надпись «550» или одно поле «модель» в объявлении о продаже такой проверки не заменяют.

Внутренний каталог показывает левую и правую стороны двигателя. Эти виды полезны для поиска зоны осмотра и согласования расположения агрегатов. Они не дают права определить по общей форме корпуса заводской номер, версию блока управления или тип конкретной форсунки на вашей машине. Временная или постоянная замена навесного оборудования тоже может изменить то, что видно снаружи.

В GruzHub уже есть карточки автопарка с моделью и документами техники, реквизиты компании и контакты сотрудников. Сохранённые данные доступны при формировании заявки на ремонт; переписка с СТО и приложенные фото остаются рядом с согласованием. Это сокращает повторный ввод сведений для перевозчика и сервиса. При этом платформа не должна «угадывать» полный индекс двигателя или совместимость запчасти: сотрудник подтверждает маркировку и нужный каталог перед заказом.

Подтверждённые характеристики

Числа ниже взяты из таблицы Common Rail China V Series FAWDE для базового индекса CA6DM3-55E52. Привязка суффикса -125 к J7 подтверждена отдельным каталогом машины. Параметр, которого нет в этих документах, указан как неизвестный; соседний мотор не используется для заполнения пустой строки.

Параметр	Что подтверждено
Обозначение в каталоге J7	CA6DM3-55E52-125
Базовый индекс в таблице FAWDE	CA6DM3-55E52, семейство 6DM3
Цилиндры и схема	6, рядное расположение, непосредственный впрыск
Клапаны	4 на цилиндр по таблице FAWDE
Диаметр цилиндра × ход поршня	126,5 × 166 мм
Рабочий объём	12,52 л
Номинальная мощность	407 кВт при 1800 об/мин; FAWDE отдельно приводит 404 кВт как net power
Обозначение мощности в продаже	Класс «550 л. с.»; точное преобразование единиц зависит от того, какую паспортную мощность цитируют
Крутящий момент	На одной странице FAWDE для одинакового базового индекса есть несовпадающие строки; см. ниже
Топливная аппаратура	Common Rail; изготовитель компонентов для суффикса -125 не подтверждён общей таблицей
Наддув	Турбонаддув и охлаждение наддувочного воздуха
Экологическая группа	China V в таблице FAWDE; утверждать соответствие отдельной машине стандарту Euro V можно только по её одобрению типа
Степень сжатия	В использованных источниках для -125 не указана
Модель электронного блока управления	В использованных источниках для -125 не указана
Годы применения	Каталог рассматриваемого J7 датирован февралем 2023 года; полный период производства не подтверждён

Значение 407 кВт — заявленная номинальная мощность в таблице FAWDE, а 404 кВт — приведённая там же полезная мощность. Их не следует выдавать за две прошивки или две ступени форсировки. Обозначение класса в лошадиных силах округляет паспортные данные. При поиске запасной части важно указывать не только «550», но и полный код двигателя и шасси.

Почему одинаковый индекс не даёт одной строки момента

На странице FAWDE базовый код CA6DM3-55E52 встречается в двух наборах строк. В верхней таблице, где также перечислены исполнения с топливной системой Bosch, ему соответствует 407 кВт при 1800 об/мин и 2300 Н·м при 1600 об/мин. В нижней таблице с описанием другой топливной аппаратуры тому же базовому индексу соответствуют 407 кВт при 1800 об/мин и 2300 Н·м в диапазоне 1000–1400 об/мин. Различается не только форма записи: в строках указаны разные режимы достижения момента. В соседней верхней строке CA6DM3-55E51 записаны 2600 Н·м при 1300 об/мин; переносить это число на 55E52 нельзя.

Сама таблица не связывает ни одну из двух строк 55E52 с суффиксом -125 из каталога J7. Поэтому статья не объявляет конкретную топливную систему, момент по оборотам или калибровку именно для -125 установленными фактами. Возможно, изготовитель перечисляет несколько вариантов поставки под общим индексом; это интерпретация, а не подтверждённая расшифровка суффикса. Для ремонта нужны паспорт двигателя, сведения по шасси и сервисная документация для его фактической комплектации.

Такое расхождение особенно важно, когда подбирают форсунки, насос или электронный блок. Наличие в каталогах одинакового рабочего объёма и мощности не доказывает взаимозаменяемость компонентов. Перекрёстный подбор по одной характеристике способен привести к возврату детали и дополнительному простою. Сначала проверяют полный номер и применяемость, затем согласуют закупку.

Компоновка двигателя

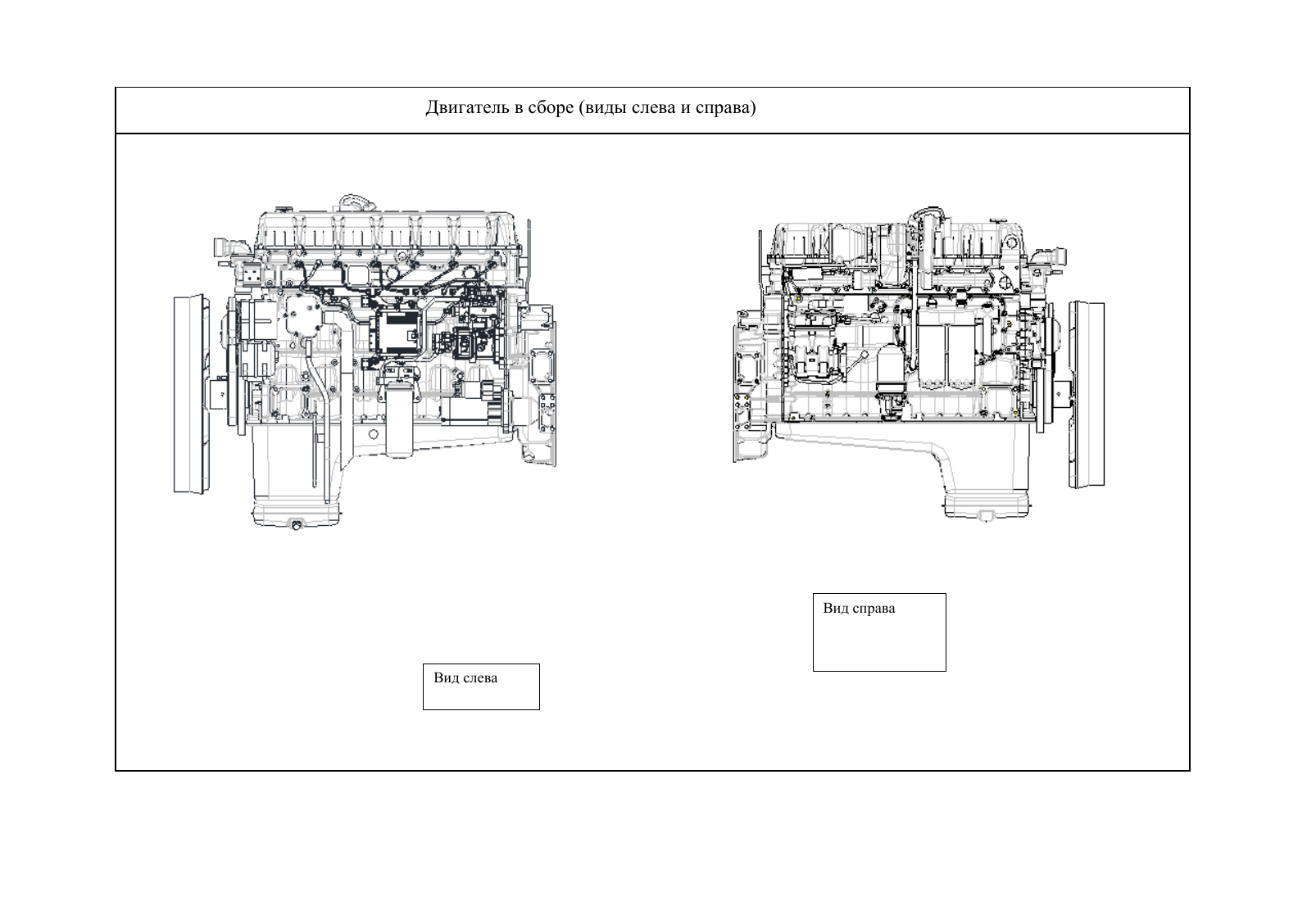

Каталог J7 показывает двигатель слева и справа, а на следующих страницах разбирает головку, блок, смазку, топливную систему и другие узлы по отдельности. Такой формат полезен не как универсальная инструкция по ремонту, а как карта того, к какому узлу относится симптом и какой набор документов потребуется СТО. При потере мощности, например, нельзя по одному сообщению панели объявлять неисправной турбину: проверяются подача топлива, путь воздуха, выпуск, режим ограничения мощности и сохранённые ошибки.

Рядная шестицилиндровая схема с четырьмя клапанами на цилиндр и рабочим объёмом 12,52 л подтверждена изготовителем двигателя для семейства CA6DM3-55E52. Диаметр 126,5 мм и ход 166 мм показывают геометрию этой платформы. Эти размеры помогают отличить её от близкого по названию CA6DM2: руководство по CA6DM2 из локальной библиотеки относится к другому семейству и здесь намеренно не использовано как источник характеристик CA6DM3. Внешнее сходство рисунков или знакомое обозначение «6DM» не делает детали одинаковыми.

Если двигатель перегревается, теряет давление масла или начинает неровно работать, эксплуатационные ограничения и контрольные значения следует брать из руководства именно установленного исполнения. Каталог запчастей перечисляет детали и их размещение, но не заменяет инструкцию по диагностике и не устанавливает безопасный режим продолжения движения при неисправности.

Топливная система и форсунки

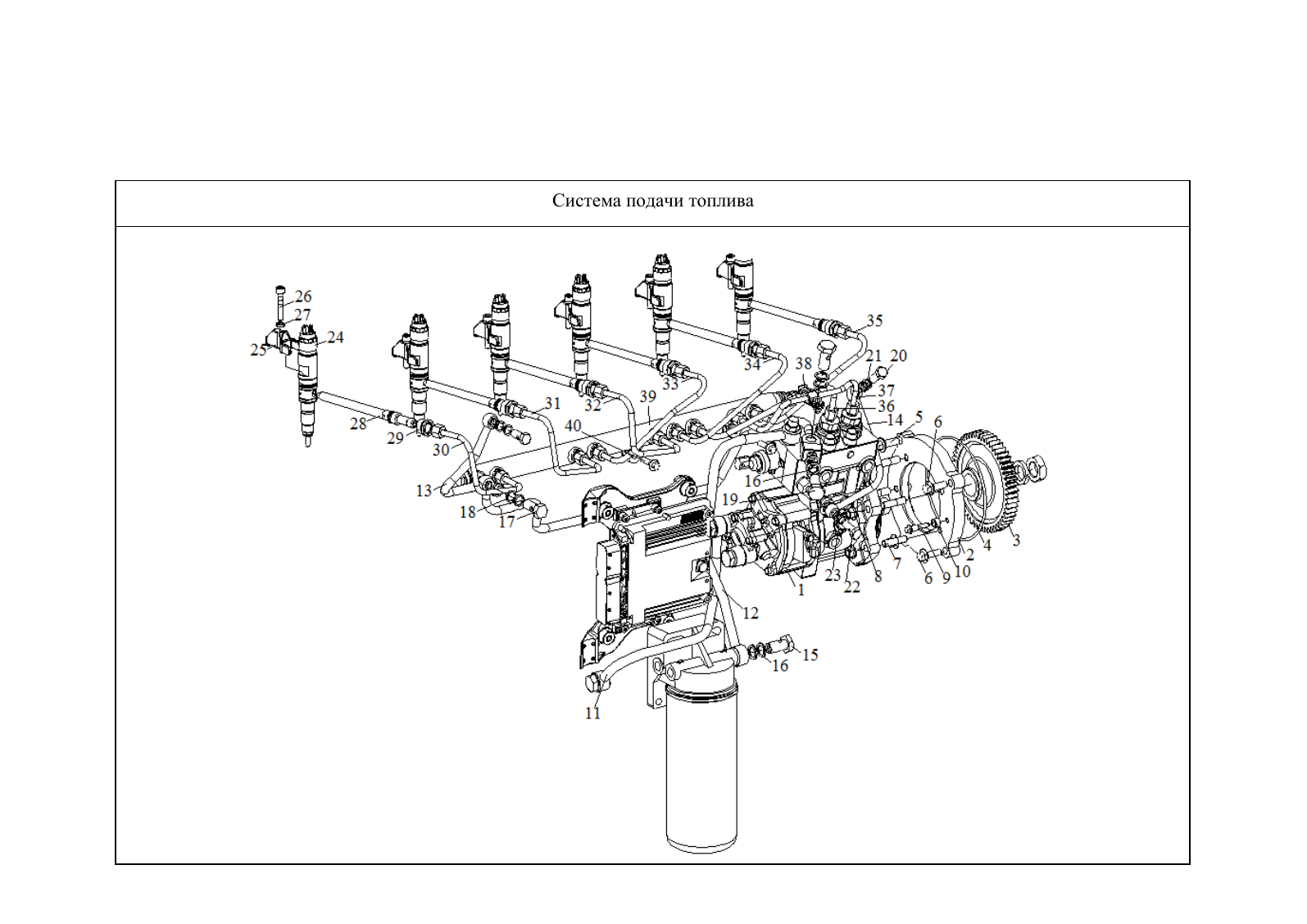

FAWDE называет для серии CA6DM3-55E52 непосредственный впрыск Common Rail. Каталог рассматриваемого J7 показывает насос высокого давления, топливные трубки, шесть инжекторов и связанные соединения. Это подтверждает состав узла в каталожной комплектации, но не раскрывает производителя каждого электронного компонента в двигателе с суффиксом -125. В общей таблице FAWDE отдельно фигурируют варианты с Bosch и с иной топливной системой. Переносить название одного варианта на любой J7 нельзя.

При жалобе на затруднённый запуск полезно фиксировать условия: холодный или прогретый двигатель, уровень топлива, сообщения панели, дату последнего обслуживания и поведение после остановки. При потере тяги важна связь симптома с нагрузкой, оборотами и температурой. Эти наблюдения помогают СТО выбрать проверку, но сами по себе не доказывают неисправность насоса или форсунок. Давление в системе Common Rail опасно для неподготовленного вмешательства; работа с высоконапорной частью проводится по заводской процедуре подготовленным специалистом.

В заявку можно приложить фото сообщения панели и видео проявления неисправности без показа личных документов и полного VIN. Профильная СТО получает исходные сведения по технике и месту обращения, затем уточняет полную маркировку агрегата и необходимую проверку. Уже согласованные материалы остаются рядом с обращением, поэтому при передаче между водителем, механиком и сервисом меньше шансов потерять важное наблюдение.

Турбонаддув и охлаждение воздуха

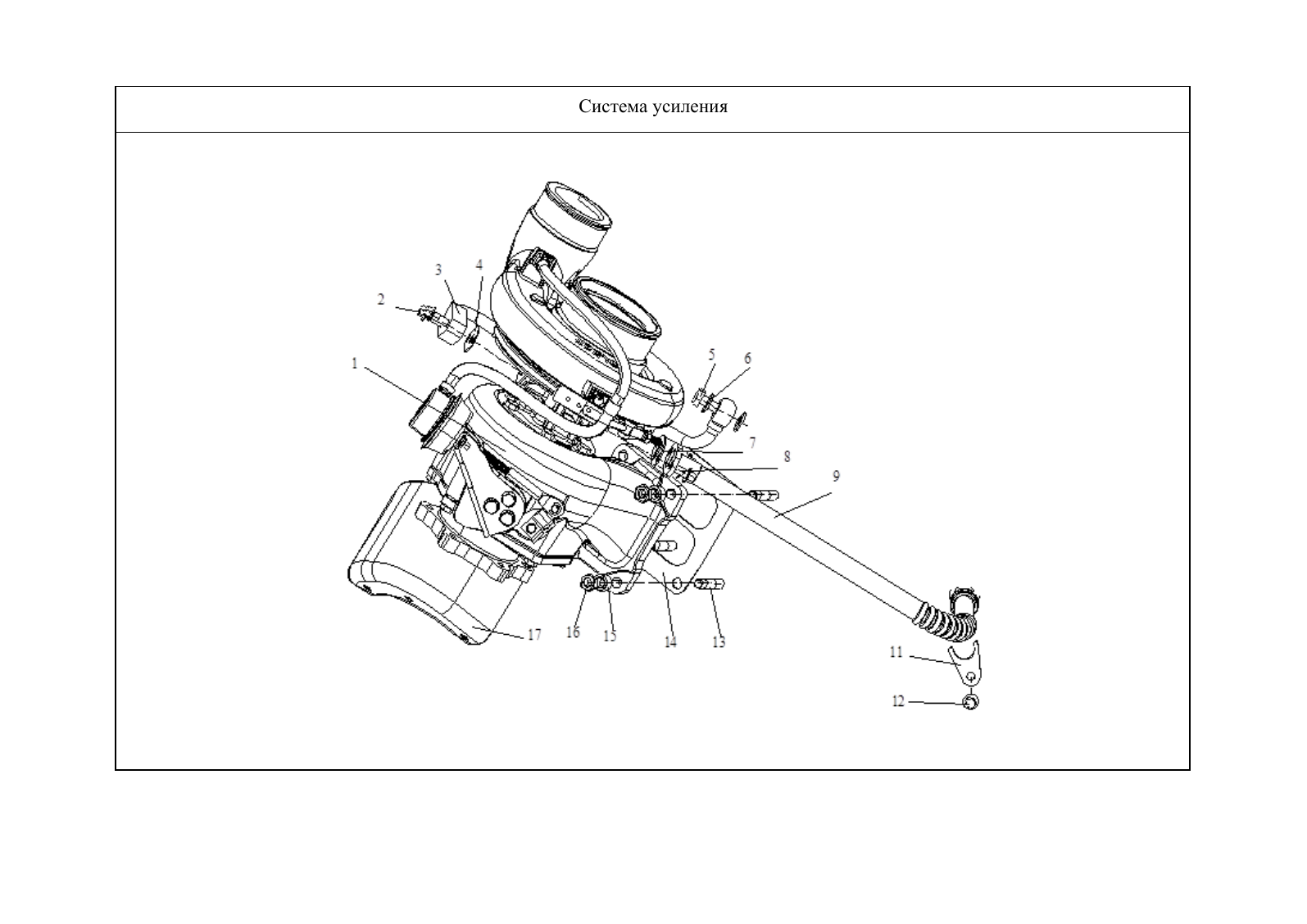

Изготовитель описывает CA6DM3-55E52 как турбированный двигатель с промежуточным охлаждением воздуха. В каталоге J7 для рассматриваемого шасси есть отдельная схема турбонагнетателя с трубками и крепежом. Она помогает различать сам агрегат, подводы и соседние элементы при обсуждении ремонта. При этом рисунок не сообщает характеристики турбины, её изготовителя для всех модификаций и не является диагностическим тестом.

Падение тяги при нагрузке может иметь несколько причин: ограничение подачи топлива, проблемы с воздухом, утечки в магистралях, неисправности датчиков, выпускной системы или программное ограничение. Перечень — направления проверки, а не диагноз без измерений. Раздельное описание симптомов и измеренных параметров позволяет СТО быстрее решить, какие работы требуются первыми и какие детали вообще стоит обсуждать.

Для службы автопарка важно сохранять историю не только заменённых компонентов, но и того, какие проверки уже выполнялись. Повторный выезд с тем же набором предположений стоит времени. Когда механик видит предыдущие сообщения, фотографии, расчёты и согласования в одной заявке, проще продолжить обследование с последнего подтверждённого результата, а не начинать его с пересказа водителя.

Электроника и экологическая норма

Для базового CA6DM3-55E52 FAWDE указывает электронно управляемый Common Rail и технические маршруты с SCR. Однако его страница не сообщает точный номер ECU для суффикса -125. Поэтому обещать определённую модель блока, распиновку или программную совместимость по одному базовому коду было бы неправильно. Перед диагностикой электроники проверяют маркировку фактического блока и документацию машины; при замене — условия привязки и калибровки по заводской процедуре.

Заголовок страницы FAWDE — China V Series. Этот термин описывает раздел каталога изготовителя двигателя. Для автомобиля на конкретном рынке экологический класс устанавливают по документам на его исполнение и одобрению типа; одинаково звучащие «China V» и «Euro V» нельзя механически объявлять одной сертификацией. Встречающееся у дилеров обозначение «Евро-5» для части J7 служит дополнительной подсказкой о рынке, но не заменяет документы на рассматриваемый тягач.

При сообщениях по выпуску и доочистке важно записать точный текст предупреждения и условия его появления. Непроверенный вывод «сломался SCR» лишь по индикатору способен отправить сервис по ложному пути. Нужны сохранённые коды и проверка системы на фактическом автомобиле. Эта статья не предлагает отключать экологическое оборудование или обходить ограничения управления двигателем.

Применяемость и годы

Надёжная подтверждённая пара для статьи такова: каталог FAW J7 4×2 CA4180P77K25E5, код 114AY385FA9T005, февраль 2023 года → двигатель в сборе CA6DM3-55E52-125. Она показывает, что такая комплектация задокументирована на тот момент. Из этого не следует, что она выпускалась только в 2023-м или устанавливалась на все J7 4×2 и 6×4. Экспортное предисловие прямо допускает различие конфигураций для разных стран.

На странице FAW Trucks для линейки J7 встречаются другие двигатели, в том числе исполнения с нормой China VI. Тот факт, что два тягача имеют одинаковую кабину или кузовное обозначение, не позволяет переносить характеристики 55E52 на двигатель 55E51 либо CA6DM3 другой экологической группы. Равным образом нельзя смешивать J7 из российского прайс-листа с конкретной экспортной комплектацией из каталога, не сверив код автомобиля.

Если заказаны расходники или элементы топливной системы, полезно передать сервису фото маркировки узла и документы шасси через закрытую заявку, а не публиковать полный VIN на открытой странице. Окончательную применяемость детали подтверждают по каталогу на машину и фактическому агрегату. Ссылка на общую статью годится для понимания конструкции, но не является гарантийным заключением или ведомостью закупки.

Что проверять при ремонте

Когда у J7 меняется звук двигателя, появляется потеря тяги, сложный запуск или предупреждение панели, запишите наблюдаемые факты отдельно от предполагаемой причины. Водитель может указать время, нагрузку, погоду, направление движения и безопасное местоположение; механик — историю обслуживания и видимые следы. Затем сервис получает возможность спросить нужные измерения и определить, можно ли продолжать маршрут, нужен ли выезд или осмотр в мастерской. Решение о движении неисправной машины принимают по фактическому состоянию и требованиям производителя, а не по общему описанию в блоге.

Для топливной системы полезно узнать, в какой момент проявляется симптом и сохранялись ли ошибки. Для наддува — меняется ли поведение под нагрузкой и были ли работы на воздушных соединениях. Для электроники — доступна ли точная запись кода и не менялся ли блок ранее. Эти вопросы позволяют сузить диагностику, но не подменяют измерение давления, проверку герметичности или чтение параметров в сервисе. Неизвестный код двигателя можно уточнить после первого обращения: ожидание идеальной карточки не должно задерживать связь со СТО.

GruzHub помогает убрать рутинную часть организационной работы: техника и документы сохраняются в автопарке, контакты сотрудников и реквизиты компании не нужно каждый раз набирать заново, сведения попадают в заявку, а переписка и вложенные фото остаются в истории согласования. Это полезно и транспортной компании, и СТО, когда к работе подключаются разные сотрудники. Однако результаты диагностики, совместимость деталей и регламент ремонта подтверждаются исполнителем по заводским данным — хранение информации в платформе не заменяет такую проверку.

Для закупки не следует использовать номера отдельных деталей со схемы без проверки редакции каталога и установленного агрегата. Даже найденный в документе насос или форсунка может иметь более позднюю замену или отличаться по комплектации. В статье намеренно приведён только индекс двигателя в сборе; номера деталей на иллюстрациях оставлены как каталожные обозначения исходного документа, а не как рекомендации к покупке.

Частые вопросы

CA6DM3-55E52-125 и CA6DM3-55E52 — одно и то же?

Каталог J7 называет двигатель с суффиксом -125, а сайт FAWDE приводит характеристики базового индекса без него. Это связанная номенклатура, но источник не расшифровывает влияние суффикса на топливную аппаратуру и калибровку. При подборе детали полный индекс сохраняют.

Почему встречаются разные значения крутящего момента?

На одной странице изготовителя базовый CA6DM3-55E52 стоит в двух таблицах с разными строками режима момента и топливной системы. Для -125 в каталоге машины нет связующей паспортной строки. Поэтому выбрать одну строку по догадке нельзя; ориентируются на документы конкретного двигателя.

Можно ли считать такой J7 автомобилем Euro VI?

Нет оснований выводить Euro VI из этой пары документов. FAWDE помещает базовый двигатель в China V Series, а экологический статус конкретного тягача проверяют по документам его рынка. Другие J7 могут иметь другую норму и двигатель.

Где найти степень сжатия и модель блока управления?

В использованных заводской странице FAWDE и каталоге J7 эти данные для суффикса -125 не названы. Нужен паспорт двигателя или применимая сервисная документация. Значения от CA6DM2, 55E51 или China VI переносить нельзя.

Источники

Основной открытый источник — FAWDE, «Common Rail China V Series»: геометрия, объём, мощность и два набора строк для CA6DM3-55E52. Привязка к автомобилю и три изображения взяты из предоставленного владельцем каталога China FAW Group Corporation, «CA4180P77K25E5, каталог запасных частей», февраль 2023 года, стр. 1–2, 11–12, 60–61 и 67–68. Заводская страница FAW J7 показывает ширину семейства, но не используется для подстановки характеристик конкретного -125.

Каталог — документ определённой комплектации. Он не подтверждает фактический агрегат неизвестной машины, срок выпуска всех модификаций, номер ECU, степень сжатия и взаимозаменяемость компонентов. Три фрагмента внутри статьи публикуются как атрибутированные выдержки из предоставленного материала, а не как собственные технические чертежи GruzHub. Перед ремонтом и закупкой сверяйте актуальные данные производителя с маркировкой установленной техники.
