FAW J7 не заводится: питание, ключ и работа стартера

Что именно не происходит при запуске

Жалоба «FAW J7 не заводится» объединяет разные события. После команды может не быть реакции; может прозвучать щелчок без вращения; коленчатый вал может вращаться медленно или привычным образом, но двигатель не начинает работать. Для диагностики это разные исходные задачи. Описание события полезнее предположения о виновной детали: оно показывает, какая функция ещё не подтверждена.

Данные парка, документы, контакты и согласования уже хранятся в GruzHub. Для обращения по конкретному тягачу используйте GruzHub.

Ниже сведения о вариантах управления J7 основаны на руководстве. Объяснения электрической нагрузки и передачи момента относятся к общей технической теории; примеры представляют условные диагностические ситуации. Они помогают понимать работу специалиста, но не устанавливают схему каждого тягача, причину конкретного отказа или результат уже выполненного ремонта.

В запуске участвуют три разные задачи. Управление принимает команду и разрешает действие стартера. Силовое питание обеспечивает работу его электромотора. Механическая связь передаёт момент коленчатому валу. Подтверждение одной задачи оставляет открытыми остальные: распознанный ключ не характеризует питание электромотора, а работа электромотора ещё не подтверждает вращение двигателя.

Это различие определяет смысл проверки. При отсутствии разрешения исследуют управление; при недостаточном вращении сопоставляют питание, потребитель и нагрузку; при отсутствии передачи момента рассматривают механическую связь. Когда прокрутка подтверждена, но двигатель не работает самостоятельно, требуется исследовать уже следующий результат запуска. Так наблюдение превращается в конкретный вопрос, а не в список деталей для замены.

Ключ, кнопка и условия разрешения

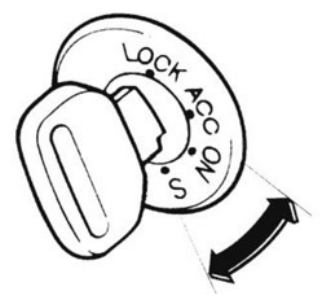

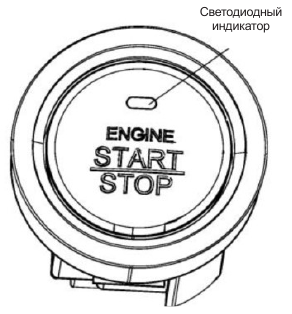

Руководство J7 показывает замок с положениями LOCK, ACC, ON и S, а отдельно описывает ENGINE START STOP. Наличие ACC не означает разрешения запуска.

Для кнопочного исполнения описаны действующий электронный ключ и разные условия педали при АКП и МКП. Проверяют штатные условия установленного варианта: единого требования тормоза или сцепления для каждого J7 из этого не следует.

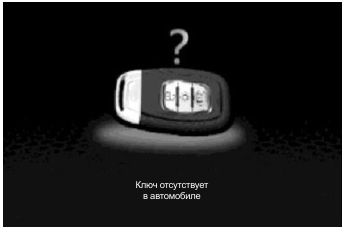

Необнаруженный электронный ключ и низкий заряд его элемента сопровождаются разными сообщениями. Элемент ключа следует отличать от силовых АКБ тягача.

Для обычного запуска руководство связывает управление стартером VCU с сигналом нейтрали или нажатой педали сцепления. Это условие разрешения, а не подтверждение неисправности датчика.

Практический смысл этих различий — не смешивать действие водителя с состоянием, которое приняла система. Педаль может быть нажата, но для технического вывода ещё требуется понять, как соответствующее условие представлено в управлении. Аналогично нажатие кнопки подтверждает попытку водителя, но само по себе не описывает решение системы.

Сообщение о ключе уточняет отдельный этап попытки. Оно не заменяет оценку последующего управления и силового питания. Если несколько наблюдений появились одновременно, специалист устанавливает их связь: какое относится к распознаванию, какое — к разрешению, какое — к фактическому действию стартера.

Нет реакции: проверить прохождение команды

Тишина после попытки запуска не доказывает отсутствия электрического питания во всём тягаче. Она сообщает только об отсутствии замеченного действия. Чтобы связать её со стартером, необходимо понять, дошла ли команда до участка, который должен вызвать его срабатывание. До этого управление и исполнительный узел остаются разными возможными областями проверки.

В условной ситуации приборы работают, водитель подаёт команду, но реакции нет. Работа приборов подтверждает состояние соответствующих потребителей. Она не показывает, было ли принято разрешение и появилось ли ожидаемое управляющее воздействие. Поэтому сведения о доступном питании нельзя использовать как доказательство прохождения команды.

Специалист сопоставляет состояние управления с моментом попытки. Если ожидаемого воздействия нет, вопрос касается условий разрешения и пути команды. Если воздействие присутствует, но действия не следует, исследование переходит к исполнительному участку. Такой результат определяет границу поиска, хотя ещё не устанавливает конкретный дефект.

Значение имеет и время наблюдения. Допустим, воздействие появляется кратко, затем исчезает. Измерение после попытки покажет отсутствие сигнала, но не объяснит, существовал ли он раньше. Не хватает данных о совпадении команды и ожидаемой реакции. Здесь дополнительное наблюдение нужно для восстановления события, а не для накопления показаний.

В общей электрической теории сопротивление управляющего пути может мешать срабатыванию магнитного выключателя. Для конкретного случая это лишь возможный механизм. Подозрительный внешний вид соединения не подтверждает его влияние: необходимо установить, что именно на исследуемом участке изменилось во время попытки.

Щелчок без вращения: чего он не подтверждает

Общая конструкция электромеханического стартера помогает понять эту развилку. Электромагнит создаёт перемещение исполнительного механизма, а электромотор создаёт вращающий момент. Контакты и проводники обеспечивают электрический путь для этой работы. Поэтому механическое перемещение, которое слышно как щелчок, и способность цепи передать мощность мотору — разные результаты. На J7 конкретное устройство и соединения устанавливают по фактически установленному агрегату, а не по учебному рисунку DENSO.

Если соединение стало хуже проводить ток, оно может ограничивать работу именно тогда, когда появляется значительная нагрузка. Неподвижный кабель и внешне целая изоляция ещё не показывают состояние контакта внутри соединения. Осмотр помогает найти следы повреждения, но причина становится понятной при оценке электрического пути во время события. Это объясняет, почему замена одного исполнительного узла без проверки питающих соединений иногда оставляет ту же жалобу: неисправный путь питания остался на машине.

Щелчок становится диагностическим признаком только после определения его источника. Описание «слышно под кабиной» недостаточно, чтобы приписать звук магнитному выключателю стартера. Пока источник неизвестен, остаётся открытым даже вопрос о том, какое устройство сработало. Дальнейшие выводы должны учитывать эту неопределённость.

Если связь щелчка с магнитным выключателем установлена, подтверждено определённое механическое действие. Однако срабатывание выключателя и обеспечение электромотора мощностью — разные функции. Звук не показывает электрические условия на потребителе и не объясняет отсутствие вращения. Здесь появляется новая задача: оценить происходящее после срабатывания.

Предположим, в условном случае щелчок подтверждён, а коленвал неподвижен. Если известен только звук, источник, силовой путь и потребитель ещё не разделены. Не хватает сопоставления состояния источника с питанием у стартера во время попытки, а также сведений о фактическом действии электромотора.

Другая ситуация возникает, когда питание на исследуемом участке уже оценено и соответствует ожидаемому для установленной системы. Отсутствие вращения тогда требует изучения потребителя и механического результата. Но исключение одного участка не является прямым доказательством неисправности другого: между ними ещё необходимо установить причинную связь.

Медленная прокрутка: питание нужно оценивать под нагрузкой

У потерь в проводнике есть понятная физическая причина. Падение напряжения зависит от тока и сопротивления участка: ΔU = I × R. При малом потреблении влияние сопротивления может быть незаметным, а во время работы стартера тот же участок меняет условия питания гораздо сильнее. Этой зависимостью объясняется различие между проверкой цепи в покое и проверкой её способности передавать мощность. Формула описывает принцип, а не задаёт допустимое сопротивление проводки J7.

Кроме того, электрическая цепь должна замыкаться целиком. Исправный положительный провод не компенсирует плохой обратный путь через соединения массы. Два измерения с одинаковой надписью «напряжение АКБ» могут поэтому отвечать на разные вопросы: одно характеризует источник, другое — питание потребителя с учётом соединений. Если точки измерения не указаны, результаты нельзя сравнить как равнозначные.

Электромотор преобразует электрическую энергию в механическую. Для общей конструкции с якорем, коллектором и щётками важны как доставка энергии к мотору, так и передача тока внутри него. Износ или повреждение внутреннего участка нельзя исправить очисткой внешней клеммы; плохое внешнее соединение, наоборот, не исчезает при установке исправного мотора. Разделение этих задач полезнее решения «на всякий случай поменять всё». Тип мотора и допустимые проверки определяют по установленному стартеру.

При подтверждённом медленном вращении коленвала часть момента уже передаётся двигателю. Вопрос теперь касается недостаточного результата. Общая теория связывает сопротивление силового пути с ограничением тока и ухудшением вращения. Но сама скорость не позволяет определить, находится ли причина в источнике, соединениях, потребителе или механической нагрузке.

Лампы и приборы отвечают на другой вопрос: доступно ли питание их цепям при текущем потреблении. Они не воспроизводят работу стартера. Поэтому исправное освещение не доказывает, что при прокрутке источник и соединения сохраняют необходимые электрические условия. Это различие особенно существенно, когда жалоба проявляется только во время попытки.

Показание вольтметра без нагрузки тоже имеет ограниченный смысл. Оно характеризует выбранную точку до работы потребителя, но не показывает распределение потерь во время прокрутки. Соединение может выглядеть приемлемо в таком измерении, однако его влияние на работающую цепь остаётся неизвестным.

В условном примере состояние источника при попытке сохраняется, а питание у стартера ухудшается. Возникает основание исследовать путь между ними. Если изменение заметно уже на источнике, обвинение отдельного соединения преждевременно. Если питание у потребителя оценено, но вращение остаётся слабым, необходимы данные о потребителе и нагрузке.

Проверка плюсовой стороны и массы позволяет различать участки силового пути. Для вывода важна их работа в рассматриваемом событии, а не только наличие электрической связи в покое. Иначе фраза «соединения проверены» оставляет неясным, оценивались ли потери при реальной попытке прокрутки.

Ток дополняет напряжение и наблюдение движения, но отдельное значение не называет неисправность. Специалист рассматривает согласованность признаков: какую электрическую картину сопровождает слабая прокрутка и какое объяснение она поддерживает. Нормативные значения для другой техники не дают основания оценивать установленную систему J7.

Электромотор действует, коленвал неподвижен

В учебном устройстве DENSO шестерня стартера входит в зацепление с венцом двигателя на время запуска, а после запуска выходит из него. Эти движения нужны, чтобы сначала передать момент двигателю, а затем прекратить такую связь. Это описание принципа работы привода, не указание на конкретное исполнение стартера FAW.

Отсюда возникает ещё один различимый сценарий: не только отсутствие зацепления до пуска, но и неправильное прекращение работы после него. Если необычный звук продолжается уже после начала самостоятельной работы двигателя, это другая жалоба, чем щелчок перед прокруткой. Продолжать повторные попытки ради уточнения звука не следует. Специалисту нужна проверка работы управления и механизма отключения по документации узла, а не способ удержать стартер включённым.

При ремонте механической стороны также различаются деталь стартера и сопряжённый элемент двигателя. Замена привода может восстановить одну сторону соединения, но не подтверждает состояние второй. Поэтому установление места нарушения передачи момента важно и для выбора объёма работ, и для проверки их результата. Это особенно заметно в условном случае, когда питание электромотора восстановили, его вращение появилось, а двигатель всё ещё не прокручивается: электрический результат улучшился, механическая задача остаётся нерешённой.

Этот сценарий отличается от медленной прокрутки отсутствием подтверждённой передачи момента двигателю. Сначала нужно установить само событие: действительно ли действует электромотор и действительно ли коленвал не вращается. Похожий звук не заменяет различения этих движений. Иначе механическую проблему можно начать обсуждать на основании ошибочного описания.

В общей конструкции электромотор и механизм зацепления и расцепления выполняют разные задачи. Механизм привода, включая обгонную муфту, относится к области проверки передачи момента. Эти названия обозначают функции для исследования; они не подтверждают устройство конкретного стартера J7 или неисправность перечисленных элементов.

При установленном различии движений диагностический вопрос становится точнее: где прекращается передача момента от работающего электромотора к двигателю. Электрические данные могут характеризовать работу потребителя, но не описывают полностью механическую связь. Поэтому удовлетворительная оценка питания не закрывает эту часть исследования.

Условный пример показывает разницу между наблюдением и диагнозом. Специалист подтвердил действие электромотора при отсутствии вращения двигателя. Это уже позволяет отделить ситуацию от полной электрической тишины. Однако назвать неисправной обгонную муфту только по такой границе нельзя: ещё требуется исследовать функцию привода.

Здесь особенно важно не подменять отсутствующее объяснение привычным назначением детали. Замена батарей сама по себе не объясняет разрыв между двумя движениями; назначение привода также требует подтверждения. Полезный результат проверки должен связать конкретное нарушение передачи момента с установленным состоянием исследуемого участка.

Прокрутка есть, самостоятельной работы нет

Вращение коленвала подтверждает выполнение механической задачи запуска лишь в пределах наблюдаемой попытки. Оно не означает, что двигатель готов перейти к самостоятельной работе. Поэтому жалоба «крутит, но не запускается» должна содержать два отдельных результата: прокрутка состоялась, последующее ожидаемое событие отсутствует.

Сначала важно оценить качество самой прокрутки. Субъективное «как обычно» полезно как наблюдение, но не заменяет проверки условий установленной системы. Если их достаточность подтверждена специалистом, повторное обсуждение ключа или силовых батарей должно опираться на новые данные, иначе оно не уточняет причину.

Дальнейший поиск касается условий, при которых вращающийся двигатель начинает работать. Из факта прокрутки нельзя вывести назначение топливного фильтра, форсунок или другой детали. Он не выбирает причину, а задаёт границу уже выполненной функции. За этой границей нужны сведения о работе соответствующих систем.

Предположим, при сопоставимых попытках коленвал вращается одинаково, но самостоятельная работа не возникает. Повторяемость помогает описать жалобу, однако не объясняет её. Не хватает данных об условиях запуска двигателя и его управлении. Стабильный звук стартера относится к прокрутке, а не ко всей последовательности запуска.

Практическое решение здесь — изменить предмет исследования после подтверждения исходной функции. Это позволяет избежать ситуации, когда исправность стартера проверяют снова, хотя нерешённый вопрос находится дальше. Одновременно сохраняется возможность вернуться к электрической ветке, если новые сведения покажут недостаточность прежней оценки.

Четыре условные ситуации и недостающие данные

Разделение источника, пути питания, потребителя и управления полезно тогда, когда помогает выбрать следующее измерение. В каждой из следующих ситуаций уже известна часть картины. Задача специалиста — получить данные, которые разделят оставшиеся объяснения, а не повторить проверку участка, о котором уже достаточно известно.

Источник оценили только до попытки. Коленвал вращается слабо, однако питание признали исправным по состоянию в покое. Не хватает оценки источника во время прокрутки. Без неё нельзя установить, сохраняются ли необходимые условия при работе потребителя. Исследование соединений не восполняет этот пробел: оно отвечает за другой участок цепи.

Источник оценён под нагрузкой, питание у потребителя неизвестно. Здесь остаётся вопрос о потерях между ними. Требуется сопоставление электрических условий в одной попытке, с различением плюсового пути и массы. Если результаты получены в разных событиях, различие может относиться к изменившейся попытке, а не к исследуемому участку.

Питание у потребителя оценено, ожидаемого вращения нет. Повторное измерение источника не разделит отсутствие действия электромотора и отсутствие передачи момента. Нужна связь электрической картины с фактическим движением. Если движение электромотора подтверждено, вопрос смещается к механической функции; если нет, её исправность пока нельзя оценить по этому сценарию.

Силовая часть не включается, управление не исследовано. Не хватает сведений о принятом условии разрешения и воздействии на исполнительный участок. Питание в покое не отвечает, дошла ли команда. Отсутствующий сигнал также не назначает виновным ключ, кнопку или датчик: необходимо определить границу, до которой управление выполнило свою задачу.

Как оценить результат ремонта

Результат сопоставляют с исходным нарушением функции. При отсутствии реакции проверяют ожидаемое действие после команды. При слабой прокрутке оценивают вращение вместе с электрическими условиями. При работе электромотора без движения двигателя подтверждают передачу момента. Если прокрутка была, но запуска не происходило, ожидаемый результат — самостоятельная работа двигателя.

Сравнение должно сохранять существенные условия исходной жалобы. В условном случае одновременно изменены исследуемый узел и обстоятельства попытки. Успешный запуск тогда подтверждает результат новой попытки, но слабее объясняет прежний отказ. Чтобы связать улучшение с ремонтом, необходимо понимать, какое изменение восстановило нарушенную функцию.

Особое значение это имеет при непостоянном проявлении. Допустим, жалоба возникала не при каждой попытке, а после вмешательства получен один успешный запуск. Он показывает работоспособность в наблюдаемом событии. Для оценки устранения исходного сценария требуется сопоставимая проверка, способная ответить именно на вопрос о его повторении.

Короткая техническая запись сохраняет вариант управления, исходное наблюдение, данные, разделившие причины, выполненное вмешательство и результат сравнения. Такой объём фиксирует доказательную связь без превращения диагностики в подготовку документов. Одно название заменённой детали не объясняет, почему её состояние сочли причиной.

Если после вмешательства изменился симптом, его оценивают отдельно. Переход от тишины к прокрутке подтверждает изменение определённой функции, но ещё не равнозначен восстановлению полного запуска. Это позволяет видеть частичный результат и не приписывать ремонту действие, которого пока не наблюдали.

Смежные материалы: Проверка АКБ под нагрузкой, Предупреждение зарядки J7.

Частые вопросы

Означает ли работа приборов в ACC, что запуск разрешён?

Нет. Наличие режима ACC не подтверждает выполнение условий разрешения запуска.

Для каждого FAW J7 требуется нажимать одну и ту же педаль?

Нет. В кнопочном исполнении условия различаются для АКП и МКП. Для обычного запуска отдельно описана связь управления VCU с нейтралью или нажатой педалью сцепления. Проверяют установленный вариант.

Сообщение о необнаруженном ключе означает разряд силовых АКБ?

Нет. Распознавание электронного ключа, заряд его элемента и состояние силовых АКБ — разные вопросы. Сообщения о необнаруженном ключе и низком заряде его элемента также различаются.

Можно ли определить неисправную деталь по щелчку?

Нет. Даже установленное срабатывание магнитного выключателя не подтверждает достаточность силового питания и исправную передачу момента. Нужны электрические данные и наблюдение фактического движения.
