Volvo I-Shift: устройство коробки и объёмы масла AT2612 G

Volvo I-Shift AT2612 поколения G — автоматизированная коробка с прямой высшей передачей, рассчитанная на 2600 Н·м. Приблизительный объём смены масла составляет 16 л для стандартного исполнения, 17 л с охладителем высокой ёмкости, 17,6 л с ползущими передачами crawler и 18,6 л при сочетании crawler с таким охладителем. Это объёмы смены масла указанных вариантов, а не долива.

Характеристики ниже относятся к заводскому листу AT2612G, ENG Version03 от 24.02.2025. Марка, официальная спецификация масла и интервал замены для точного исполнения по использованным первичным источникам не установлены. Общие объяснения механики сцепления и сведения демонстрационного DriverGuide отделены от подтверждённых характеристик модели.

Что определяет индекс AT2612G

I-Shift — название семейства, внутри которого существуют разные конструкции и комплектации. Поэтому ответ на вопрос об устройстве начинается с полного обозначения: здесь рассматривается AT2612 поколения G. Слово «автомат» описывает отсутствие привычного ручного переключения, но не определяет способ передачи момента внутри агрегата.

Для AT2612G указано исполнение direct-drive: высшая передача прямая. В механическом смысле прямая передача не создаёт понижения или повышения частоты вращения между входом и выходом коробки. Это характеристика передачи, а не обещание определённой скорости автомобиля: между коробкой и колёсами остаются другие элементы трансмиссии.

Обозначение direct-drive также не означает, что все ступени работают одинаково. Нижние передачи нужны для другого соотношения скорости вращения и передаваемого момента. Именно изменение этого соотношения позволяет одной трансмиссии обеспечивать трогание и движение на более высокой скорости.

Совпадение названия семейства не делает взаимозаменяемыми сведения об AT2612G, другом индексе I-Shift и Dual Clutch. Для каждого исполнения нужны собственные характеристики; внешнее сходство агрегатов этого различия не устраняет. Если вопрос возник из-за невключения передач, сначала нужно отделить наблюдаемый симптом от предполагаемого дефекта.

Как устроены ступени и диапазоны

Заводской лист описывает три базовые передачи, встроенный делитель, задний ход и планетарную секцию диапазонов. Корпус алюминиевый. Такое построение объясняет, почему число доступных передач больше числа базовых ступеней: итоговое передаточное отношение образуется сочетанием работы нескольких секций.

Условно это можно сравнить с выбором ступени внутри одного диапазона и последующим переходом в другой диапазон. Делитель добавляет варианты отношения внутри этой системы. Здесь речь о принципе образования передач, без восстановления неподтверждённой схемы движения каждой шестерни или последовательности включения внутренних механизмов.

Важно различать количество передач и количество самостоятельных зубчатых пар. Число, которое водитель видит в обозначении выбранной передачи, характеризует доступную ступень трансмиссии. Оно не сообщает, сколько отдельных пар шестерён участвует в передаче момента в этот момент.

Задний ход меняет направление вращения выходной части трансмиссии. Дополнительные задние передачи расширяют выбор передаточных отношений при движении назад. Их наличие не означает другой принцип работы сцепления и не позволяет судить о состоянии коробки.

Что автоматизирует электроника

В общем описании Volvo обычная I-Shift основана на несинхронизированной механической коробке. Электроника управляет сцеплением и переключением, учитывает скорость, массу автопоезда, уклон и требуемый момент, согласует обороты с двигателем. Это описание принципа семейства, а не подробная карта управления каждой AT2612G.

У рассматриваемой модели сцепление управляется электронно, педали сцепления нет. Селектор может располагаться у сиденья или на панели. Таким образом, водитель задаёт направление и режим работы, а управление исполнительными механизмами передано системе.

Отсутствие педали не устраняет механическую задачу переключения. Нужно изменить путь передачи момента и обеспечить условия для включения следующей ступени. Автоматизация выполняет эти согласованные действия вместо водителя; она не превращает зубчатую коробку в гидротрансформаторную.

Несинхронизированная конструкция означает, что нельзя объяснять её переключения исключительно работой привычных синхронизаторов легковой механической коробки. Согласование вращения здесь существенно для самого принципа работы. Однако использованные сведения не устанавливают допустимую продолжительность переключения, внутренние диагностические параметры или признаки отказа конкретного исполнительного механизма.

Зачем сухому сцеплению размыкать передачу момента

Демонстрационный DriverGuide FH Aero AA000FHA описывает сухое сцепление, а не гидротрансформатор. Применимость этого профиля к конкретному автомобилю требует отдельного подтверждения. Его сведения позволяют объяснить механическую разницу, но не устанавливают комплектацию любого FH.

Фрикционное сцепление передаёт момент через контакт поверхностей трения. При размыкании эта связь ослабляется или прекращается; при замыкании восстанавливается. Между этими состояниями возможно проскальзывание: ведущая и ведомая стороны вращаются с различной скоростью, хотя через контакт уже передаётся момент.

При трогании такое различие скоростей связано с переходом от неподвижного автомобиля к движению. Продолжительное проскальзывание сопровождается выделением тепла; перегрев сцепления I-Shift рассмотрен отдельно. Поэтому способность автомобиля медленно двигаться сама по себе не означает, что сцепление работает без тепловой нагрузки.

Гидротрансформатор использует другой принцип передачи момента. Называть обе трансмиссии «автоматом» удобно в разговоре о водительском управлении, но недостаточно для объяснения их поведения. Для сухого сцепления принципиальны контакт, размыкание и проскальзывание фрикционных поверхностей; переносить на него представления о гидротрансформаторе неправильно.

Что меняют ползущие передачи crawler

Для AT2612G дополнительный блок crawler расположен между сцеплением и коробкой. Опция ASO-C добавляет одну передачу, ASO-ULC — две. В зависимости от оснащения предусмотрены 12, 13 или 14 передач вперёд; дополнительные две задние передачи ARSO-MSR требуют crawler.

Механический смысл понижения — получить меньшую скорость движения при той же частоте вращения двигателя. Это меняет условия трогания: низкая скорость достигается передаточным отношением, а не только разницей скоростей на поверхностях сцепления. Понижающая передача и проскальзывание поэтому решают разные задачи.

В материале Volvo 2018 года дополнительный редуктор описан сразу за сцеплением, с добавочными шестернями на первичном и промежуточном валу. Это историческое описание помогает понять принцип, но не подтверждает точную внутреннюю компоновку современного AT2612G или наличие crawler на определённом автомобиле.

Ползущие передачи не следует считать признаком неисправности или способом её устранения. Они расширяют возможности исправной трансмиссии в предусмотренных условиях. Рекламные показатели исторического исполнения нельзя превращать в допустимую массу или скорость произвольного автопоезда.

Чем Dual Clutch отличается от обычной I-Shift

В описании Volvo I-Shift Dual Clutch 2016 года указаны два сцепления и два входных вала, расположенных один внутри другого. Следующая передача предварительно выбирается на втором валу; при переключении меняется сцепление, передающее момент. Это отдельная конструкция.

Различие состоит в организации перехода между ступенями. В обычной роботизированной коробке размыкание сцепления и переключение могут сопровождаться паузой в передаче тяги. В системе с двумя сцеплениями следующая ступень заранее подготовлена на другом пути передачи момента.

Поэтому краткое уменьшение тяги при переключении и буксование — разные явления. Пауза связана с изменением включённой передачи. При буксовании вопрос заключается в том, насколько фрикционный контакт передаёт момент при существующей разнице скоростей. Само ощущение паузы не доказывает повреждения диска.

Названия «I-Shift», «робот» и «автомат» не подтверждают наличие двух сцеплений. Таблица AT2612G также не становится справочником Dual Clutch. Нельзя объяснять поведение конкретной коробки предварительным выбором передачи на втором валу, пока такая конструкция для неё не установлена.

Сколько масла предусмотрено при смене

В заводском листе AT2612G приведены следующие приблизительные объёмы смены масла:

Исполнение AT2612G	Приблизительный объём смены масла
Стандартное	16 л
Стандартное с охладителем высокой ёмкости	17 л
С crawler	17,6 л
С crawler и охладителем высокой ёмкости	18,6 л

Обычный охладитель сохраняет значения 16 и 17,6 л соответственно. Строки с 17 и 18,6 л относятся именно к охладителю высокой ёмкости. Поэтому одного сведения «охладитель установлен» недостаточно для выбора увеличенного значения.

Таблица показывает два различия комплектации: наличие crawler и исполнение охладителя. Она не устанавливает отдельной поправки на ретардер или отбор мощности PTO. Приписывать такому оборудованию дополнительный объём по собственному предположению нельзя.

Объём смены, полная вместимость и количество для долива отвечают на разные вопросы. Первая величина относится к предусмотренной замене жидкости; долив зависит от фактического уровня. По таблице нельзя определить, сколько добавить в коробку с неизвестным состоянием заправки. Приблизительный объём также не заменяет применимую процедуру контроля уровня.

Почему объём не определяет масло и срок замены

Количество жидкости и требования к её свойствам — самостоятельные характеристики. Зная объём смены, нельзя вычислить подходящую марку, спецификацию или периодичность обслуживания. Число литров описывает количество, но не подтверждает пригодность продукта для конкретного агрегата.

В использованных источниках официальное назначение масла и интервал замены для точного исполнения AT2612G не установлены. Поэтому здесь нет рекомендуемого заменителя, универсального срока или поправки на условия эксплуатации. Общий перечень масел не доказывает, что отдельная позиция соответствует этой модели.

По той же причине сведения из североамериканского руководства 2007 года нельзя использовать как нормативы для рассматриваемого европейского FH. Дата, рынок и область применения документа имеют техническое значение, даже если название семейства коробок совпадает.

История прежнего обслуживания тоже не восполняет отсутствующий заводской факт. Она может показать, какой продукт использовали ранее, но не доказывает правильность выбора. Подтверждение назначения должно связывать конкретную жидкость с применимой документацией; объём из приведённой таблицы такую связь не устанавливает.

Передаточные числа стандартного исполнения

На странице 3 заводского листа показаны отношения стандартного исполнения с двенадцатью передачами вперёд и четырьмя назад. Это отдельная диаграмма: её нельзя считать таблицей варианта с дополнительными crawler или шестью задними передачами.

Ступень	Передаточное число	Ступень	Передаточное число
1	14,94	7	3,44
2	11,73	8	2,70
3	9,04	9	2,08
4	7,09	10	1,63
5	5,54	11	1,27
6	4,35	12	1,00
R1	17,48	R3	4,02
R2	13,73	R4	3,16

Передаточное число связывает частоту вращения входа и выхода коробки. Чем больше понижающее отношение, тем медленнее вращается выход при той же частоте входа. Ступени меняют эту связь последовательно; указанная в таблице прямая передача имеет отношение 1,00.

Таблица не описывает допустимую скорость автомобиля на каждой ступени. Для перехода от оборотов выходного вала к движению нужны данные остальных элементов привода и колёс. Она также не задаёт безопасные обороты двигателя или режим эксплуатации автопоезда. Это кинематическая характеристика коробки, которую следует отделять от эксплуатационных ограничений автомобиля.

Как читать отношение без путаницы со скоростью автомобиля

Для пояснения можно использовать условный расчёт: пусть частота входного вала равна 1000 об/мин. При отношении 14,94 расчётная частота выхода составит примерно 67 об/мин; при отношении 1,00 — те же 1000 об/мин. Это арифметический пример, а не рекомендованный режим двигателя и не измерение на конкретном FH.

Такой расчёт показывает, почему одна и та же частота входа может соответствовать разным скоростям выходного вала. Он ничего не сообщает о фактической скорости машины без сведений о следующей части привода. Если меняется оснащение автомобиля, одинаковое обозначение коробки также не гарантирует одинаковый результат на колёсах.

Обратный расчёт требует столь же точных исходных данных. Нельзя по одной скорости на спидометре уверенно установить включённое отношение или исполнение агрегата: остаются неизвестными другие параметры. Наличие числовой таблицы полезно именно тогда, когда известно, что её вариант соответствует установленной коробке.

Поэтому характеристики нужно читать в пределах их задачи. Число передачи выбирает ступень, передаточное отношение описывает связь вращения, а объём смены масла относится к обслуживанию. Ни одна из этих величин не становится диагностическим критерием неисправности только потому, что записана в одном заводском листе.

Почему момент двигателя и число ступеней — разные характеристики

Предельный входной момент относится к нагрузке на агрегат со стороны двигателя. Передаточное число относится к преобразованию вращения внутри трансмиссии. Количество доступных ступеней показывает набор возможных отношений. Эти параметры дополняют друг друга, но не заменяют проверку совместимости агрегата с автомобилем.

Само по себе большее количество передач не доказывает большую допустимую нагрузку. Дополнительная понижающая ступень меняет возможности движения, а не автоматически повышает предел входного момента. Сравнение коробок только по цифрам «12» или «14» поэтому пропускает существенную часть характеристики.

Для ремонта или замены также недостаточно выбрать изделие с похожим допустимым моментом. Нужно сопоставить его исполнение и присоединение к остальным системам автомобиля. Значение из технического листа подтверждает одну характеристику; оно не превращает весь агрегат в универсальную замену любого I-Shift с меньшим моментом двигателя.

Дополнительное оборудование нужно учитывать отдельно

Volvo предусматривает возможность установки охладителя масла, отбора мощности PTO, компактного ретардера и аварийного насоса гидроусилителя. Это перечень доступного оборудования, а не утверждение о наличии всего перечисленного на любом FH.

При подборе или согласовании обслуживания полезно разделять основной агрегат и установленное на нём оснащение. Одинаковое обозначение семейства не отвечает на вопрос о дополнительных интерфейсах, а фотография похожего корпуса не устанавливает комплектность предлагаемой коробки. Если документация описывает возможность опции, необходимо отдельно подтвердить её наличие.

Для таблицы объёмов особенно существенно исполнение охладителя. Но из этого не следует, что любую другую опцию можно самостоятельно переводить в поправку количества масла. Заводской лист должен прямо связывать вариант и значение; арифметическое добавление литров «за ретардер» без такой связи было бы выдуманной нормой.

При замене агрегата документы поставщика должны позволять определить, какое исполнение предлагается и какие характеристики к нему относятся. Это помогает отличать совпадение названия от соответствия установленной конструкции и не принимать рекламное описание опции за подтверждение её наличия.

Иллюстрации семейства и документация конкретной коробки

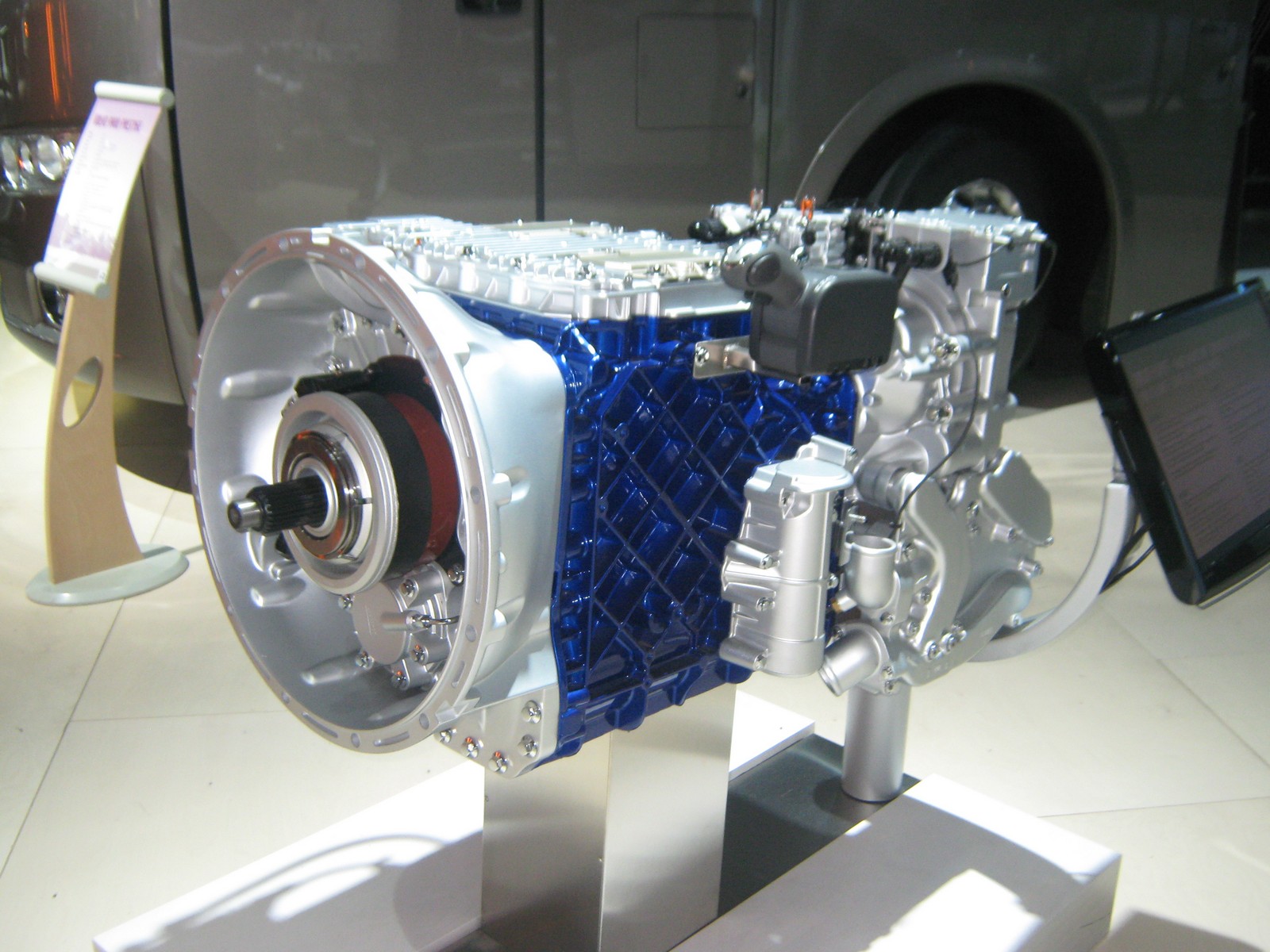

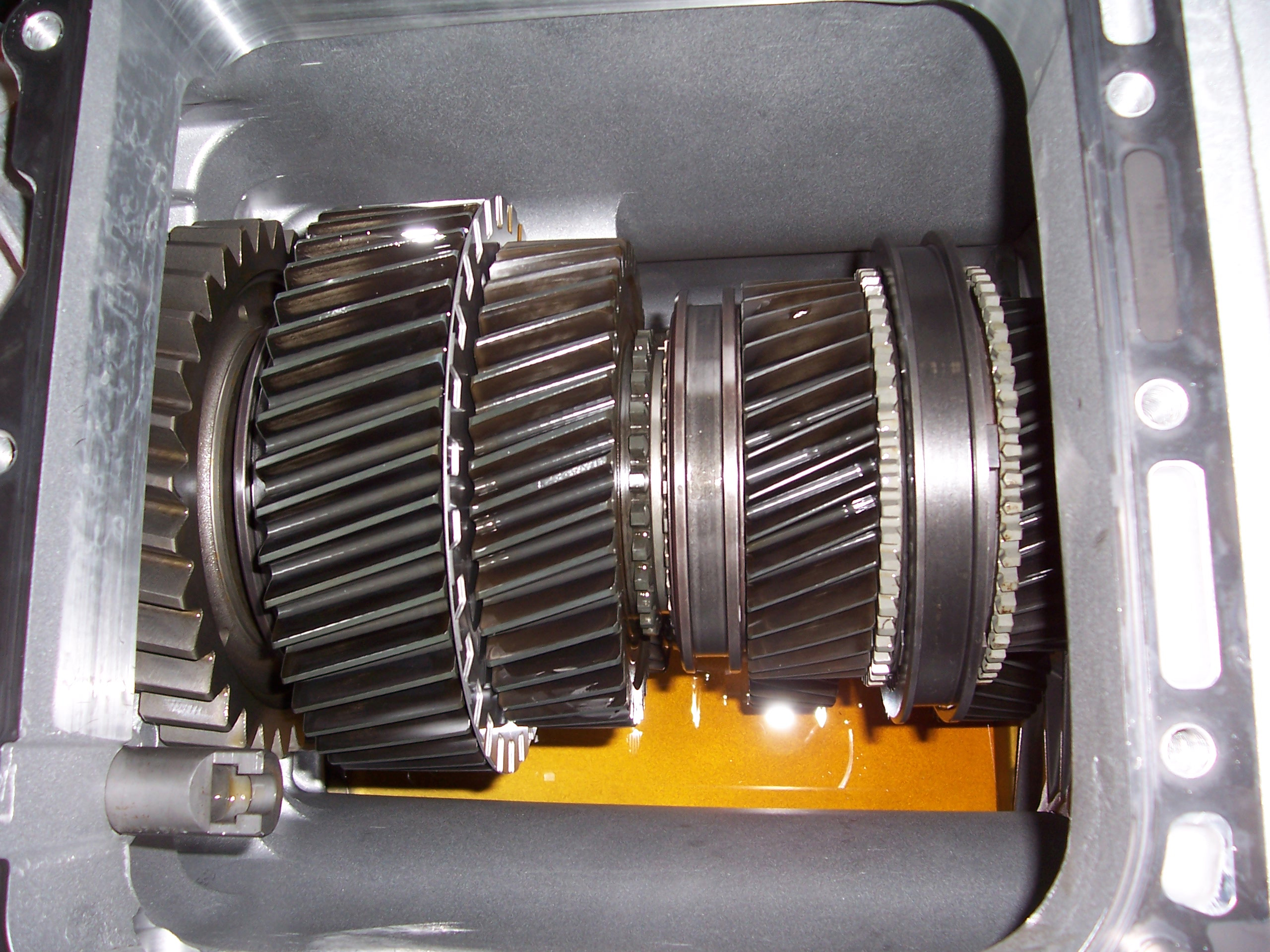

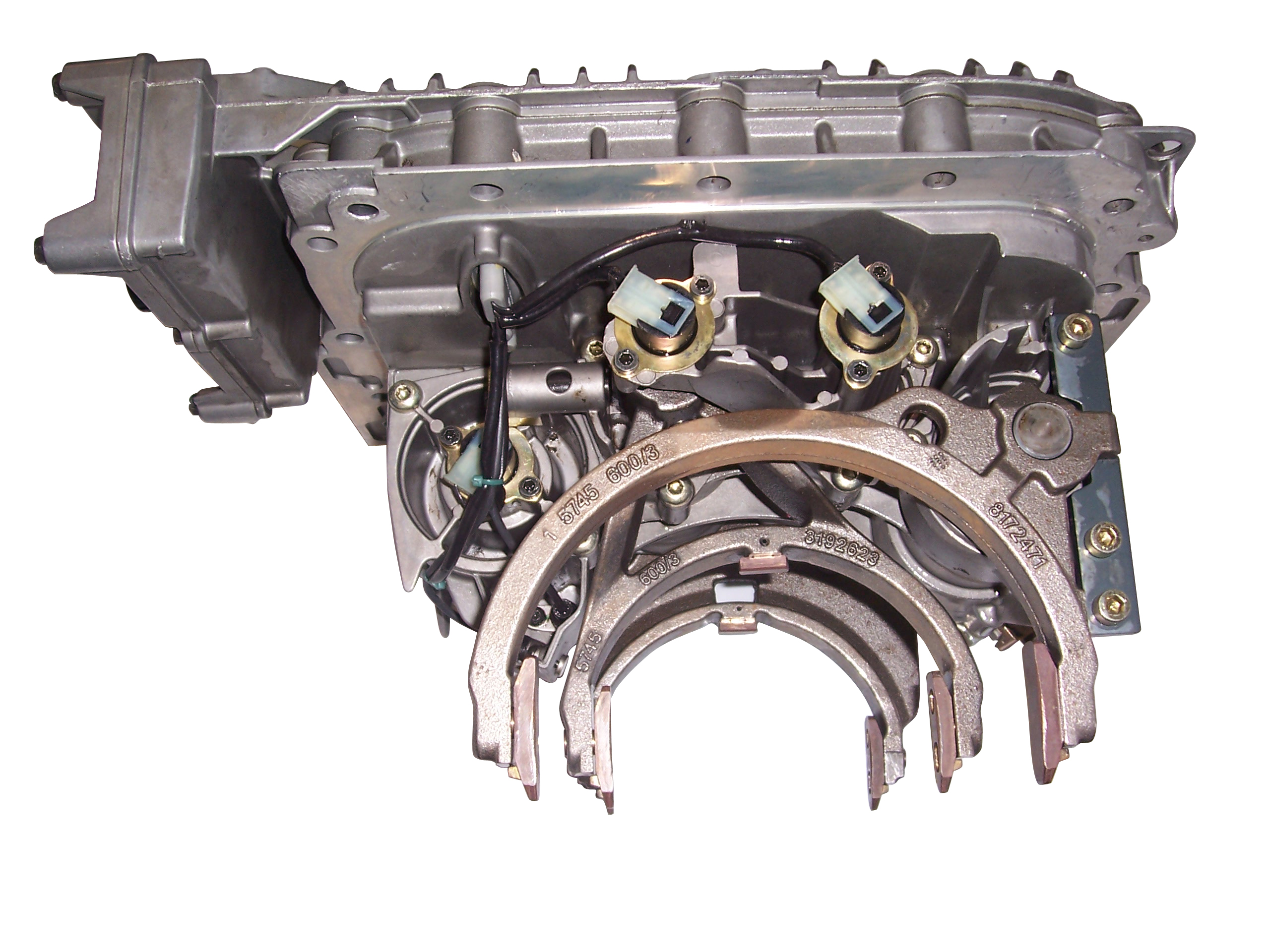

Фотографии ниже показывают исторические образцы I-Shift: внешнюю компоновку, зубчатые передачи и механизм переключения. Они помогают представить разные части агрегата, но не изображают подтверждённую AT2612G. Точные значения в справочнике взяты из заводского листа поколения G, а не определены по этим снимкам.

При обслуживании полезно сохранять связь между обозначением агрегата, применённой документацией и выполненными работами. Наличие старого заказ-наряда показывает историю вмешательств; применимость расходных материалов и норм нужно устанавливать по документам конкретного исполнения. Если сведения расходятся, расхождение следует разрешить с профильным грузовым СТО до выбора продукта или объёма.

В GruzHub данные техники, документы и контакты сотрудников хранятся в личном кабинете и используются в заявке. Фото, видео, согласования и документы ремонта сохраняются в истории общения. Это уменьшает повторный ввод для компании и сервиса и помогает работать с одной историей автомобиля; платформа не заменяет подбор по технической документации.

Частые вопросы

Какой объём смены масла указан для AT2612G?

Приблизительно 16 л для стандартного исполнения, 17 л с охладителем высокой ёмкости, 17,6 л с crawler и 18,6 л с crawler и таким охладителем. Это значения смены масла, не долива.

Какое масло использовать и когда его менять?

Официальная спецификация, марка масла и интервал для точного исполнения по использованным первичным источникам не установлены. Назначать продукт или срок на основании одной таблицы объёмов нельзя.

Пауза при переключении означает буксование?

Сама по себе — нет. Разрыв передачи момента при переключении и проскальзывание фрикционных поверхностей имеют разный механический смысл. Причина поведения конкретного автомобиля без диагностики не установлена.
