Actros MP4: низкий заряд АКБ и ошибки питания

Почему сообщения о питании нельзя сводить к одной неисправности

Одинаковая жалоба «проблема с аккумуляторами» может описывать разные процессы: уменьшение запаса энергии, отсутствие его оценки, нарушение зарядки или ограничение потребителей. Замена батарей решает лишь часть возможных задач. Чтобы понять поведение автомобиля, полезнее сначала разделить эти процессы, а затем рассмотреть их связи.

Операторские сведения относятся к руководству Actros963/Antos963/Arocs964 редакции 04-2014 и используются здесь для статьи об Actros MP4. Они не переносятся на MP1, MP3 и MP5. Электронная архитектура, комплектация и нормы генератора конкретной машины здесь не устанавливаются. Физические объяснения ниже — общие модели, а ситуации — условные примеры.

Если данные парка, документы, контакты и согласования уже ведутся в GruzHub, используйте этот контекст при работе с автомобилем.

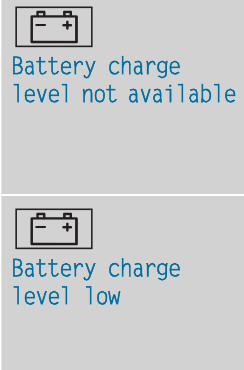

Четыре сообщения — четыре разных вопроса

Руководство различает низкий заряд, недоступность его оценки, отсутствие зарядки от генератора и ограничение потребителей на стоянке с выключенным двигателем. При низком заряде нужно отключить ненужные нагрузки; при недоступной оценке предупреждения о критическом заряде ненадёжны. Символ следует читать вместе с соответствующим окном.

Смысл сообщения	Главный вопрос
Низкий заряд	Сколько энергии осталось в запасе?
Оценка недоступна	Есть ли информация для определения запаса?
Нет зарядки от генератора	Поступает ли энергия для пополнения батарей?
Ограничены потребители	Как система уменьшает расход?

Это различие удобно представить через четыре самостоятельных действия: хранить энергию, учитывать её, пополнять запас и распоряжаться расходом. Сбой любого действия способен повлиять на остальные, однако каждое сохраняет собственный смысл.

Например, ограничение потребителя может быть реакцией на уменьшение запаса. Оно не означает, что сломался сам потребитель. Недоступная оценка, напротив, описывает нехватку информации: по ней нельзя определить, много или мало энергии осталось. А сообщение о зарядке относится к поступлению энергии, даже если батареи ещё способны питать оборудование.

Заряд, ёмкость и способность запуска

В общей физической модели заряд показывает текущее наполнение батареи. Ёмкость характеризует количество электрического заряда, которое она способна отдать в определённых условиях. Энергия дополнительно зависит от напряжения. Поэтому разговорные выражения «заряд хороший» и «батарея хорошая» описывают разные свойства.

Условно две батареи наполнены до одинаковой доли своей доступной ёмкости. Если сама доступная ёмкость различается, одинаковая доля не означает одинаковый запас. Обратный пример: батареи с сопоставимой ёмкостью могут иметь разное текущее наполнение после разного расхода.

Способность запуска добавляет ещё одно различие. Запуск требует отдачи энергии за короткое время с большой нагрузкой. Длительное питание небольшого потребителя и кратковременная интенсивная отдача предъявляют разные требования. Батарея может обеспечивать первое, но хуже справляться со вторым; единичный успешный запуск тоже не показывает, сколько энергии осталось на стоянку.

Полезно разделять вопросы по времени. «Что осталось сейчас?» относится к заряду. «Какой запас способен хранить комплект?» — к ёмкости. «Как он отдаёт энергию при интенсивной нагрузке?» — к способности запуска. Низкое текущее наполнение не доказывает потери ёмкости, а достаточный запас сам по себе не описывает поведение под большой нагрузкой.

Из этих различий не следует готовый диагноз. Они объясняют, почему один показатель не заменяет остальные и почему одинаковые жалобы могут требовать разного технического разбора.

Энергетический баланс: важен итог за весь период

Общую модель можно записать словами: запас в конце периода равен исходному запасу плюс поступившая энергия минус израсходованная энергия и потери. Это баланс за время, а не характеристика одного момента.

На стоянке с выключенным двигателем включённые потребители расходуют накопленный запас. При работающем двигателе появляется источник энергии, но одновременно продолжается расход. Для пополнения батарей важен остаток после питания действующих нагрузок. Сам звук работающего двигателя ничего не сообщает о размере этого остатка.

Представим два одинаковых по длительности рабочих дня. В первом оборудование используется преимущественно при работающем двигателе, а стоянки проходят с небольшим расходом. Во втором значительная часть потребления приходится на остановки, между которыми автомобиль совершает короткие поездки. Общее время использования оборудования может совпадать, но распределение поступления и расхода различается.

Особенно легко пропустить постепенное накопление дефицита. Каждый отдельный день выглядит обычным: двигатель запускался, поездки выполнялись, оборудование работало. Однако небольшой отрицательный итог нескольких последовательных периодов уменьшает запас. Последняя стоянка тогда становится моментом проявления накопленного дефицита, хотя не обязательно создала его целиком.

С другой стороны, продолжительная работа двигателя не гарантирует восстановления: часть доступной энергии расходуется одновременно. Поэтому баланс объясняет, почему важно рассматривать весь цикл эксплуатации.

Без знания исходного запаса и дальнейшего расхода эта модель не даёт прогноза оставшегося времени работы. Её назначение — объяснить направление изменения энергии и различие режимов, а не рассчитать обещанный срок до следующего предупреждения.

Нагрузка и силовой путь влияют по-разному

В общей модели генератор преобразует механическую энергию в электрическую. Между механическим приводом, выработкой, регулированием и передачей энергии есть отдельные звенья; батареи покрывают дефицит. Это объяснение не устанавливает применение агрегатов DENSO на Actros.

Нагрузка определяет, сколько энергии требуется. Силовой путь определяет, как энергия доходит от источника до батарей и потребителей. Увеличение расхода и ухудшение передачи могут внешне выглядеть похоже, но действуют разными способами.

Общий электротехнический пример: при небольшом токе сопротивление участка цепи может мало влиять на результат. При увеличении тока на том же участке возрастает падение напряжения и выделение тепла. Поэтому спокойный режим и режим интенсивного потребления способны показать разное поведение одной цепи. Это объяснение механизма, а не указание на дефект рассматриваемого автомобиля.

Предположим, условный потребитель работает устойчиво при небольшой общей нагрузке, но меняет поведение при включении другого оборудования. Возможны разные направления разбора: вырос общий спрос на энергию либо сильнее проявилось ограничение её передачи. Простое уменьшение нагрузки облегчает оба случая и потому не различает их.

Место наблюдения также имеет значение. Электрическое состояние у источника и у потребителя может различаться из-за происходящего между ними. Квалифицированный сервис сопоставляет работу источника, нагрузку и передачу энергии, чтобы связать жалобу с конкретным звеном.

Учёт тока и управление потребителями выполняют разные функции

Руководство указывает датчик в минусовой клемме и предупреждает: питание оборудования непосредственно от клемм может привести к неконтролируемому разряду и ошибочной оценке.

Физически батарея отдаёт энергию независимо от того, замечает ли этот расход система наблюдения. Учёт — отдельный процесс. В общей расчётной модели сведения о токе за время позволяют оценивать, сколько электрического заряда поступило и сколько ушло. Если часть расхода не попадает в наблюдение, реальный запас и расчёт начинают расходиться.

Можно представить журнал движения средств: записанные поступления не делают остаток верным, если часть расходов пропущена. Аналогия относится только к учёту. Она не описывает алгоритм конкретного автомобиля и не означает, что заряд рассчитывается исключительно по одному параметру.

Управление потребителями использует сведения о состоянии, чтобы влиять на расход. Его действие меняет дальнейший энергетический баланс: после ограничения нагрузки запас расходуется иначе. Но отключение потребителя само по себе не добавляет энергию в батареи. Оно уменьшает одну из статей расхода.

Отсюда важное различие между наблюдением и воздействием. Оценка сообщает о состоянии; управление меняет условия его дальнейшего изменения. Неисправность наблюдения не делает запас нормальным, а успешное ограничение нагрузки не восстанавливает уже израсходованную энергию.

Восстановление информации и восстановление запаса поэтому могут потребовать разных действий. Одна функция помогает понять состояние, другая определяет само состояние.

Последовательная пара: сумма скрывает распределение

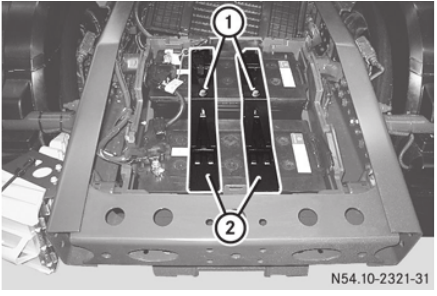

Руководство показывает пример двух расположенных рядом АКБ в тягаче и предупреждает о повреждении пары при неравномерной нагрузке одной батареи.

В общей модели последовательного соединения напряжения батарей складываются, а ток через обе одинаков. При этом свойства отдельных батарей не становятся одинаковыми: соединение объединяет их работу, но не выравнивает автоматически доступную ёмкость и способность отдавать энергию.

Почему суммарное напряжение может скрывать различие? Одна и та же сумма получается из разных слагаемых. Условно в одном комплекте вклад двух батарей близок, а в другом одна даёт больший вклад, другая меньший. Общий показатель совпадает, распределение внутри пары — разное. Численная норма для этого объяснения не нужна.

Под нагрузкой различие может становиться существеннее. Через обе батареи проходит одинаковый ток, но изменение напряжения каждой зависит от её собственного состояния. Поэтому общий результат описывает работу комплекта, сохраняя возможность различий между элементами.

Если отдельный потребитель забирает энергию только у одной батареи, появляется дополнительная несимметричная составляющая расхода. Одна часть пары теряет запас иначе, чем другая. Общий показатель способен сгладить это различие и создать ложное впечатление однородного состояния.

Практический смысл прост: оценка пары и оценка каждой батареи отвечают на разные вопросы. Этот раздел объясняет последовательное соединение, а не задаёт схему питания оборудования или универсальную комплектацию MP4.

Условная ситуация: после ночной стоянки отключился потребитель

Представим автомобиль, у которого вечером работало дополнительное оборудование, двигатель был выключен, а утром часть функций оказалась недоступна и появилось сообщение об ограничении потребителей.

Здесь нужно различить поломку оборудования и прекращение его питания по решению управления энергией. В первом случае функция недоступна из-за собственного нарушения. Во втором оборудование может оставаться работоспособным, но система изменила условия его использования.

Ночная стоянка объясняется балансом: поступление от работающего двигателя отсутствовало, расход продолжался. Однако утренний результат зависит и от исходного запаса. Два внешне одинаковых вечера могут закончиться по-разному, если один автомобиль остановился с большим запасом, а другой — после нескольких периодов дефицита.

Сравним два условных варианта. В первом ночью долго использовалось оборудование, во втором оно работало недолго, но запас перед остановкой уже был небольшим. Отключение утром может выглядеть одинаково. Различие находится в истории энергии, а не обязательно в отключившемся устройстве.

После ограничения дальнейший расход уменьшается. Это полезный эффект управления, но он не меняет прошлое: энергия, потраченная за ночь, не возвращается от самого отключения. Поэтому восстановление доступности функции позднее и пополнение запаса — разные процессы.

Для оператора такой сценарий помогает связать поведение оборудования с режимом стоянки. Для сервиса он разделяет три предмета оценки: запас перед остановкой, расход во время неё и управление доступностью потребителя. Это позволяет рассматривать причину ограничения без автоматического ремонта исправного оборудования.

Условная ситуация: оценка исчезла, оборудование работает

Теперь представим, что оценка заряда недоступна, однако освещение и другое оборудование продолжают работать привычно.

Работоспособность показывает, что в данный момент конкретным потребителям хватает питания для их функций. Она не показывает полный запас и не заменяет оценку батарей. Небольшая текущая нагрузка способна оставаться незаметной для водителя, хотя информация о дальнейшем энергетическом состоянии отсутствует.

В этом сценарии есть две независимые неопределённости: почему исчезла оценка и каково фактическое состояние запаса. Обнаружение причины первой не отвечает автоматически на вторую. Например, объяснение нарушения учёта ещё не означает, что за время отсутствия данных энергия не расходовалась.

Прежнее значение тоже не становится текущим. После его получения автомобиль мог стоять, двигаться и питать оборудование. Показатель относится к моменту и условиям, в которых был получен.

Задача квалифицированного сервиса — разобраться в доступности информации и отдельно оценить энергетическое состояние. Возвращение показателя восстанавливает возможность наблюдения. Его дальнейший смысл раскрывается через согласованность с состоянием батарей и режимом эксплуатации.

Условная ситуация: предупреждение появилось после замены пары

Для замены руководство рекомендует пару одинакового типа и возраста. Изменение типа требует настройки сервисом; после зарядки или замены учитывается обучение расчётных показаний.

Представим, что обе батареи заменили, а затем водитель увидел непривычное значение заряда или новое сообщение. Здесь одновременно изменились физический запас и исходные условия для его расчётного представления.

Новые батареи не делают автоматически известной всю историю энергии после установки. Между заменой и жалобой могло работать оборудование, проходить стоянка или выполняться поездка. Значит, вопрос «что установили?» отличается от вопроса «что происходило с запасом дальше?».

Обучение показаний относится к оценке. Оно помогает объяснить, почему расчётное представление нового состояния может уточняться. Фактическое питание потребителей и поступление энергии при этом остаются самостоятельными процессами. Действующее предупреждение нельзя игнорировать, ссылаясь только на недавнюю замену.

Особенно полезно различать замены одной батареи и комплекта. В первом условном случае изменён один элемент общей системы хранения, во втором — оба. Даже одинаковое суммарное напряжение после этих работ не описывает одинаковую согласованность элементов.

Таким образом, разбор после замены имеет три направления: соответствие установленной пары, её последующий энергетический баланс и состояние расчётной оценки. Это разные причины возможного изменения показаний. Сам факт новой установки не выбирает одну из них и не объясняет любое сохраняющееся сообщение.

Условная ситуация: оборудование потребляет энергию вне учёта

Представим дополнительное оборудование, питание которого выполнено так, что его расход не полностью отражается в учёте. Это условная ситуация, а не утверждение об устройстве конкретного Actros.

Реальная батарея питает оборудование, запас уменьшается. Одновременно расчёт может опираться на неполную картину расхода. Возникают два параллельных процесса: фактическое истощение и накопление ошибки оценки.

Чем дольше существует пропущенный расход, тем больше может стать расхождение. Даже небольшое потребление за продолжительный период способно оказаться существенным по энергии. Поэтому заметность устройства для водителя и его вклад в баланс — разные вещи: тихо работающий потребитель не обязательно мало расходует за всю стоянку.

Если учёт показывает более благополучное состояние, чем фактическое, управление может получать неподходящую исходную информацию. При этом ограничение известных системе потребителей не обязательно влияет на расход оборудования, подключённого иначе. Здесь различаются граница наблюдения и граница управления.

Отдельный вариант — неравномерное потребление из одной батареи пары. Тогда к расхождению учёта добавляется различие состояния элементов. Общий показатель скрывает уже две неоднородности: неполную историю расхода и неравное распределение оставшегося запаса.

Сервисный разбор в такой ситуации касается фактического исполнения питания оборудования и его взаимодействия с учётом. Самостоятельно менять соединения, отключать или замыкать датчик, обходить ограничение потребителей не следует. Исправление организации питания и восстановление израсходованного запаса решают разные части проблемы.

Условная ситуация: двигатель работает, но есть предупреждение о зарядке

При предупреждении об отсутствии зарядки руководство требует немедленного обращения в квалифицированный сервис: характеристики движения и торможения могут измениться. Нельзя обещать оставшееся время движения; отсоединение АКБ при работающем генераторе и замыкание его выхода недопустимы как проверка.

Предположим, сообщение возникло во время работы двигателя. Предшествующая стоянка объясняет исходный запас, но сама по себе не объясняет текущий процесс поступления энергии. Здесь полезно проследить общую цепь преобразования: механическое движение, электрическая выработка, регулирование, передача и распределение между нагрузками и батареями.

Работа двигателя подтверждает только исходное механическое событие. Она не описывает результат каждого следующего звена. Это похоже на работающий насос: движение механизма ещё не характеризует поток в конечной точке системы.

Условно электрическая энергия вырабатывается, но её передача ограничена. В другом варианте передача исправна, а необходимый электрический результат не создаётся у источника. Внешняя жалоба может совпадать, однако место нарушения различается. Большая нагрузка добавляет третий вопрос — как распределяется доступная энергия.

Квалифицированный сервис разделяет эти механизмы по исполнению автомобиля. Состояние батарей остаётся важным, поскольку они поддерживают питание при дефиците, но их замена не восстанавливает нарушенное поступление энергии. А восстановление поступления не означает мгновенного пополнения ранее израсходованного запаса.

Смежные материалы: Проверка АКБ тягача перед зимой, Предупреждения тормозной системы Actros MP4.

Частые вопросы

Низкий заряд означает, что АКБ нужно менять?

Нет. Низкое наполнение, уменьшенная доступная ёмкость и недостаточная способность запуска — разные состояния. Сообщение о заряде не заменяет оценку свойств батарей.

Можно ли считать запас нормальным, если оценка недоступна?

Нет. Работающее оборудование показывает доступность питания для текущих функций, но не определяет полный запас энергии.

Почему одинаковое напряжение пары не означает одинаковое состояние батарей?

Сумма может складываться из разных вкладов. Кроме того, общий показатель не описывает отдельно доступную ёмкость и поведение каждой батареи под нагрузкой.

Можно ли объяснить предупреждение после замены обучением показаний?

Обучение учитывают при интерпретации расчётной оценки. Оно не объясняет автоматически нарушение питания или зарядки и не разрешает игнорировать действующее предупреждение.

Источники

• Actros/Antos963 Arocs964 Operating Instructions, 04-2014 enGB. Печатные страницы 167, 185, 200, 357–360; страницы PDF 169, 187, 202, 359–362. Операторские сведения; источник трёх иллюстраций: печатные страницы 185 и 358, страницы PDF 187 и 360.
• DENSO Starter & Alternator Manual, October 2016, edition 2. Страницы PDF 42–43, 55–56. Общие принципы преобразования и передачи энергии, ограничения способов проверки.
