Actros MP4: ошибка EBS и предупреждения тормозной системы

Actros MP4 типа 963: границы применимости и оборудование

Предупреждения в этой статье разобраны для Actros MP4 типа 963 в применимых исполнениях по заводскому руководству редакции 04-2014. Эти сведения нельзя автоматически переносить на Actros MP1, MP2, MP3 или MP5. Хотя исходное руководство совместно описывает Actros, Antos и Arocs, область статьи ограничена заявленным Actros MP4.

Для организации работы с парком используйте GruzHub: храните документы по автомобилям, контакты ответственных и согласования в одном месте.

Производитель указывает, что руководство охватывает стандартное и дополнительное оборудование, доступное на момент подготовки документа. Возможны различия между странами. Конкретный автомобиль может не иметь всех описанных функций, в том числе связанных с безопасностью. Поэтому присутствие функции в руководстве ещё не подтверждает её наличие на отдельном тягаче.

Применимость особенно важна при обсуждении ассистентов, оборудования прицепа, органов управления в кабине и специальных стояночных функций. Фотография рукоятки или название сообщения не заменяют сведения об исполнении автомобиля. Для объяснения конкретного предупреждения нужны соответствующее руководство и подтверждение фактически установленного оборудования.

Эта граница относится ко всей статье: описание функции объясняет заводской текст в указанной области, но не устанавливает оснащение каждого автомобиля с названием Actros.

«Актрос ошибка EBS»: поисковая фраза не является заводским кодом

Запрос «актрос ошибка ebs» может обозначать несколько разных ситуаций. Под ним ищут общее предупреждение тормозной системы, недостаточный запас давления, недоступность стабилизации или ограничение торможения из-за высокой температуры диска. Однако сама поисковая фраза не является заводским диагностическим кодом и не определяет неисправную деталь.

В рассматриваемом руководстве указано, что автомобиль оснащается электронной тормозной системой EBS с завода. В перечне возможных функций названы ABS, ASR, автоматическое регулирование торможения в зависимости от нагрузки, помощь при трогании на подъёме и BAS. Перечень функций необходимо читать вместе с оговоркой об оборудовании конкретного автомобиля.

Электронное управление согласует торможение тягача и прицепа или полуприцепа, распределяя тормозные усилия с учётом нагрузки. При обнаружении неисправности появляется соответствующее окно событий. Для разбора нужен его полный текст, а также дополнительное пояснение и индикация.

Сокращение EBS не позволяет выбрать ремонт, назначить замену или связать предупреждение с численным кодом. Даже сообщения, затрагивающие торможение, могут описывать разные системы и разные ограничения. Их следует сохранять раздельно уже при первичной записи обращения.

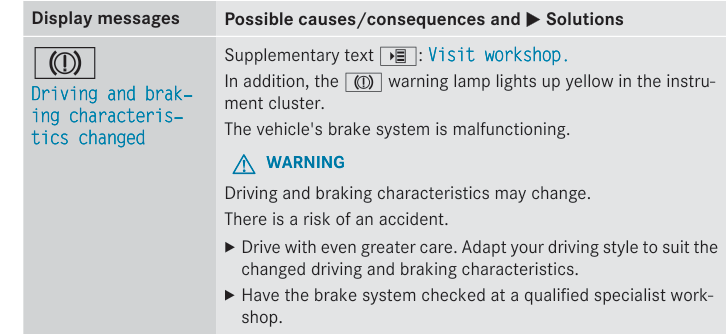

Driving and braking characteristics changed: жёлтая лампа и Visit workshop

Для сообщения Driving and braking characteristics changed руководство указывает дополнительный текст Visit workshop и жёлтую предупреждающую лампу тормозной системы. Его объяснение сформулировано прямо: тормозная система автомобиля неисправна. Характеристики движения и торможения могут измениться, что создаёт риск аварии.

Это общее предупреждение о состоянии тормозной системы. Оно не называет клапан, датчик, электронный блок или иной конкретный узел. Дополнительный текст Visit workshop требует проверки в квалифицированной мастерской, но не содержит готового диагноза или перечня деталей для замены.

Жёлтый цвет нельзя использовать как самостоятельное разрешение ехать. Значение предупреждения определяется полным сообщением и указанными производителем последствиями. В общем разделе о тормозах руководство также предупреждает, что при неисправности могут увеличиться ход педали и усилие, необходимое для торможения.

Если обнаружено снижение тормозной эффективности, производитель требует остановить автомобиль с учётом дорожной обстановки и передать систему для проверки и ремонта. Это требование нельзя заменить рассуждением о том, что лампа «только жёлтая».

Для технического объяснения нужно разделять два вывода: неисправность тормозной системы заявлена руководством, а конкретная причина по одному этому сообщению остаётся неустановленной.

Низкий запас давления: контуры 1 и 2, пружинный и прицепный контуры

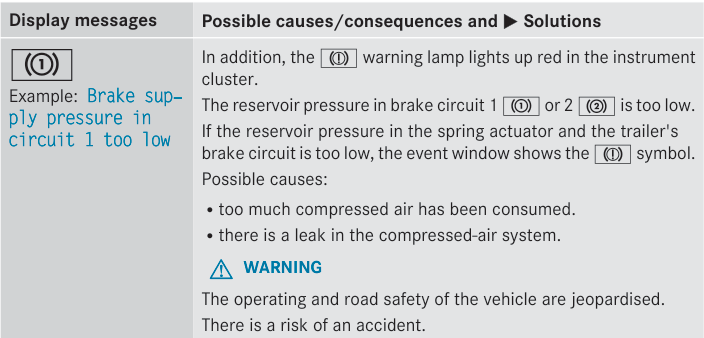

Сообщение Brake supply pressure in circuit 1 too low приведено в руководстве как пример недостаточного запаса давления. Описание отдельно различает тормозные контуры 1 и 2. Для второго контура также используется сообщение Brake supply pressure in circuit 2 too low. При таком состоянии загорается красная предупреждающая лампа тормозной системы.

Недостаточный запас давления в контуре пружинных тормозных механизмов и тормозном контуре прицепа описан отдельно: окно событий показывает тормозной символ. Поэтому нельзя записывать любое предупреждение о воздухе как «низкое давление первого контура». Принадлежность предупреждения необходимо сохранить.

Красное окно обозначает неисправность высокого приоритета. В случае низкого тормозного давления руководство предупреждает об угрозе эксплуатационной и дорожной безопасности. При потере давления во время движения требуется немедленная остановка с учётом дорожной ситуации и обеспечение защиты от скатывания.

При этом красная индикация не доказывает отказ определённого компонента. Она сообщает об опасном состоянии, а установление его причины составляет отдельную задачу.

Запас давления рабочего тормозного контура, состояние пружинного тормоза и давление прицепного контура нельзя считать взаимозаменяемыми сведениями. Общая связь со сжатым воздухом не отменяет различий между ними.

Расход воздуха и утечка: два класса причин без диагноза агрегата

Для недостаточного запаса давления руководство называет два возможных причинных класса: израсходовано слишком много сжатого воздуха либо в пневматической системе имеется утечка. Эти формулировки не являются диагнозом конкретного агрегата. По одному предупреждению нельзя достоверно выбрать между ними.

Расход воздуха и негерметичность описывают разные обстоятельства. В первом случае первичный текст говорит о потреблении воздуха, во втором — о его утечке из системы. Переписывать оба варианта как «сломался насос» оснований нет. Описание сообщения не устанавливает отказ компрессора.

Руководство также показывает, почему условия проверки имеют значение. При заводской оценке герметичности учитывается возможность расхода воздуха пневмоподвеской сидений и системой регулирования уровня. Такой расход нельзя ошибочно принимать за утечку.

Из этого следует ограниченный вывод: изменение показаний нужно объяснять с учётом состояния системы и условий наблюдения. Само изменение ещё не определяет неисправную деталь.

Пошаговая проверка с отпусканием стояночного тормоза здесь не приводится. Условия отдельного заводского теста, включая указанное в нём давление, нельзя превращать в универсальную норму для любого Actros. При подозрении на утечку руководство требует проверки и ремонта пневматической тормозной системы квалифицированной мастерской.

Reservoir pressure: что показывает меню и чего оно не подтверждает

В разделе Monitoring info предусмотрено окно Reservoir pressure. По руководству оно отображает запас давления тормозных контуров 1 и 2 в виде полосовых индикаторов. Это конкретная функция меню, а не полная сводка исправности пневматической и электронной частей автомобиля.

Две полосы позволяют увидеть отображаемый запас давления в названных контурах. Они не доказывают исправность клапанной части, электронного управления или всех тормозных функций. Руководство не устанавливает такого диагностического значения для этого окна.

Также нельзя считать эти полосы отдельными показаниями давления трансмиссии и сцепления, пружинного механизма или каждого элемента прицепной системы. Меню не отображает эти параметры раздельно.

Производитель требует учитывать окно событий и контрольные лампы вместе с показаниями давления. Снимок меню без текста предупреждения поэтому сохраняет лишь часть информации. Он не заменяет объяснение того, какая система заявляет ограничение.

Работать со встроенными информационными устройствами следует только в безопасных условиях. Руководство предупреждает об отвлечении от дороги. При неисправной приборной панели водитель может не узнать об ограничениях функций безопасности; это самостоятельное основание для остановки с учётом дорожной обстановки и обращения в квалифицированную мастерскую.

Transmission/clutch reserve pressure too low: отдельный пневматический контур

Сообщение Transmission/clutch reserve pressure too low относится к запасу давления в контуре трансмиссии и сцепления. В рассматриваемом руководстве оно описано как жёлтое окно событий. Его нельзя подменять предупреждением тормозного контура или общим сообщением EBS.

Производитель указывает последовательность снабжения воздухом: контур трансмиссии и сцепления получает запас давления после заполнения тормозных контуров 1 и 2. Эта последовательность важна для объяснения состояния, но сама по себе не определяет причину недостаточного давления.

Появление сообщения не означает автоматически, что механическая часть коробки передач сломана. Подтверждённый смысл текста уже: запас давления в названном контуре недостаточен. Диагноз агрегата требует проверки установленной коробки и её пневматического питания.

Последствия при этом серьёзны. Руководство предупреждает, что при потере или недостаточности давления переключение передач становится невозможным. Требуется не начинать движение либо остановиться с учётом дорожной ситуации и обеспечить защиту автомобиля от скатывания.

Жёлтая индикация не отменяет этого требования. Пневматическое обеспечение переключения передач нужно рассматривать отдельно от рабочего торможения, сохраняя указанную производителем связь с последовательностью заполнения тормозных контуров.

ESP not available и ESP deactivated Set normal level: разные сообщения

Сообщение ESP not available сопровождается дополнительным текстом Visit workshop и предупреждающей лампой. Руководство объясняет его как неисправность Stability Control Assist. Характеристики движения и торможения могут измениться; система требует проверки в квалифицированной мастерской.

У сообщения ESP deactivated Set normal level другое основание. Если во время движения рама автомобиля находится не на дорожном уровне, система стабилизации деактивируется. Здесь производитель связывает недоступность функции с уровнем шасси.

Эти сообщения нельзя объединять в диагноз «сломалась ESP». В первом случае руководство прямо указывает на неисправность системы. Во втором описывает деактивацию при определённом состоянии подвески. Дополнительные слова Set normal level имеют техническое значение и должны сохраняться при передаче информации.

Оба состояния сопровождаются предупреждением о возможном изменении характеристик движения и торможения. Однако сходство последствий не делает одинаковыми их основания.

Ни один из этих текстов нельзя переписывать как недостаточный запас тормозного давления. Для конкретного автомобиля важно установить, какое сообщение действительно отображалось, а также подтвердить применимость описанной функции к его оборудованию. Сокращённая запись «ошибка стабилизации» лишает объяснение существенной части первичных данных.

Braking effect limited: высокая температура дискового тормоза тягача

Для сообщения Braking effect limited указан дополнительный текст Adapt your driving style. В рассматриваемом руководстве его объяснение конкретно: температура одного из дисковых тормозов тягача слишком высокая. Производитель предупреждает о возможном перегреве и изменении характеристик движения и торможения.

Это сообщение нельзя объяснять как «в ресивере мало воздуха». Недостаточный запас давления описан другими предупреждениями и в другом разделе. Подмена температурного состояния пневматическим искажает первичный факт.

В общем описании EBS также указано, что на автомобилях с дисковыми тормозами на всех осях электронное управление контролирует температуру дисков. Условие оснащения необходимо сохранять: его нельзя незаметно расширить до любого исполнения Actros.

Само предупреждение не устанавливает причину высокой температуры, не назначает замену и не подтверждает выполненный ремонт. Причину перегрева определяют по результатам осмотра конкретного тормозного механизма.

Для предметного разбора нужно разделять содержание сообщения и последующее диагностическое заключение. Руководство связывает окно с температурой дискового тормоза тягача. Почему возникло такое состояние и какое воздействие требуется конкретному автомобилю, по одному тексту окна не установлено.

ABS и BAS: разные функции и разные последствия неисправности

ABS регулирует тормозное давление, препятствуя блокировке колёс при торможении. Это помогает сохранять управляемость автомобиля. Руководство предупреждает, что при неисправности ABS колёса могут блокироваться, а характеристики управления и торможения существенно ухудшаются.

BAS выполняет другую задачу: при быстром нажатии педали в экстренной ситуации система увеличивает тормозное усилие. Для неисправности BAS руководство делает отдельное уточнение: тормозная система сохраняет полное усиление торможения, но автоматическое увеличение усилия в экстренной ситуации отсутствует. Тормозной путь при этом может увеличиться.

Следовательно, неисправность BAS нельзя описывать как полное исчезновение рабочего тормоза. Недоступность антиблокировки также нельзя автоматически объяснять недостаточным запасом воздуха: это разные сведения о состоянии системы.

В индикации ABS могут различаться тягач и прицеп или полуприцеп. При обнаружении неисправности электронным управлением появляется окно событий и цветной индикатор соответствующего оборудования. Принадлежность предупреждения необходимо сохранять.

Отключение ABS не является способом устранения неисправности. Здесь не приводятся инструкции по отключению защитных функций или движению ради проверки. Для объяснения важны точное предупреждение, затронутая функция и автомобиль либо часть состава, к которым относится индикация.

Стояночный тормоз и пружинный цилиндр

Стояночный тормоз задействует пружинный тормозной цилиндр и служит для удержания припаркованного автомобиля от скатывания. Это отличается от задачи рабочего тормоза. Предупреждение одной системы нельзя автоматически расшифровывать как отказ другой.

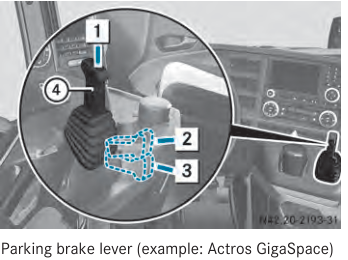

Рукоятка на иллюстрации руководства подписана как пример для Actros GigaSpace. Такая подпись не подтверждает одинаковый орган управления и его расположение во всех кабинах. Изображение используется для предметного различения систем, а не как универсальная инструкция для каждого MP4.

Руководство предупреждает, что стояночного тормоза может быть недостаточно для удержания загруженного автомобиля на подъёме или спуске. Для стояночного тормоза прицепа или полуприцепа необходимо учитывать инструкцию его производителя.

Четырёхколёсный стояночный тормоз описан в связи с пожарными автомобилями. Он электропневматически связывает рабочий и стояночный тормоза. Это специальное исполнение, наличие которого нельзя предполагать у любого тягача.

Сообщение 4-wheel parking brake not assured означает, что действие этой функции не гарантировано. Дополнительный текст — Apply parking brake or start engine. Руководство предупреждает о риске скатывания. Такое сообщение не доказывает универсальный отказ стояночного тормоза всех Actros и не подтверждает наличие специальной функции на конкретном автомобиле без проверки оборудования.

Active Brake Assist и Distance sensor dirty: ограничения помощников

Сообщение Distance sensor dirty сопровождается пояснением Stop vehicle and clean sensor. Active Brake Assist and distance control faulty. Руководство связывает его с загрязнением датчика дистанции. В этом состоянии ассистент поддержания дистанции и Active Brake Assist не работают.

Производитель отдельно описывает последствия: предупреждения о столкновении и автоматическое торможение в критических ситуациях недоступны. Это существенное ограничение помощников, которое нельзя игнорировать или сокращать до неопределённого «грязный датчик».

При этом сообщение само по себе не утверждает, что основные тормоза автомобиля неисправны. Оно относится к названным ассистентам. Из него также не следует универсальное назначение замены датчика: первичный факт здесь — загрязнение, указанное в объяснении окна событий.

Для сообщения Set driving level руководство даёт другое основание: шасси находится не на дорожном уровне, поэтому ассистент дистанции и Active Brake Assist не действуют. Кроме того, Active Brake Assist автоматически деактивируется при отключённой ABS или неисправности тормозной системы.

Эти связи не позволяют выбирать одну причину для любой недоступности помощника. Нужно сохранить непосредственное сообщение и различить загрязнение датчика, положение шасси и ограничения, связанные с другими системами. Назначать замену по одному общему описанию недоступности оснований нет.

Полное сообщение, система, код и статус: что нужно для объяснения диагностики

Для предметного объяснения важны полный текст окна событий, дополнительное пояснение, цвет предупреждающей лампы и обозначение затронутой системы. Запись «горит EBS» не сохраняет различий между недостаточным запасом давления, изменением тормозных характеристик, ограничением стабилизации и недоступностью помощника.

Если имеется диагностический отчёт, содержащий код, его нужно рассматривать вместе с названием системы, указанным статусом записи и применимостью к конкретному автомобилю. Это требования к точности объяснения документа. Они не создают соответствия между сообщением приборной панели и численным кодом.

Руководство пользователя не устанавливает соответствия этих сообщений численным диагностическим кодам. Числовую запись рассматривают по документации соответствующей системы, сохраняя её статус из отчёта. Таблица «предупреждение — деталь для замены» без диагностического подтверждения здесь неприменима.

При недостатке сведений конкретная причина остаётся неизвестной. Это не отменяет предупреждений о безопасности, содержащихся в руководстве.

Особенно важно сохранять слова not available, deactivated, too low и limited. Они обозначают разные состояния. Пересказ всех сообщений одним словом «ошибка» убирает различия, на которых должен строиться дальнейший разбор.

Контроль после ремонта: подтверждение должно соответствовать установленной причине

Контроль после ремонта должен относиться к установленной причине и затронутой функции. Если исходное предупреждение касалось запаса давления, объяснение результата должно учитывать именно состояние пневматической системы. Для стабилизации или температурного предупреждения требуется соответствующее подтверждение, а не ссылка на исчезновение другого окна.

Исчезновение сообщения само по себе не доказывает исправность всех тормозных и вспомогательных функций. Руководство прямо предупреждает, что бортовой компьютер показывает сообщения лишь от определённых систем. Поэтому отсутствие предупреждений не заменяет оценку безопасности автомобиля.

Причинная связь в описании ремонта должна быть понятной: какое состояние было подтверждено, какая причина установлена, какое воздействие выполнено и чем подтверждён результат для соответствующей функции. Эти сведения нельзя заполнять предположениями.

Эта справка разбирает руководство, а не отдельный ремонтный заказ. Причину и результат на конкретном автомобиле подтверждают диагностикой и контролем выполненных работ. Исчезновение индикации само по себе не доказывает устранение неисправности.

Стирание ошибок, обход защит, самостоятельное размыкание магистралей, ручное растормаживание и движение ради проверки не заменяют подтверждения причины. Руководство требует проверки и ремонта неисправной системы квалифицированной мастерской; именно к установленному состоянию должен относиться последующий вывод.

Смежные материалы: DAF XF105 не набирает воздух: компрессор и APU, Утечка воздуха APS на MAN TGX: фильтр и клапан WABCO. Нормы и процедуры разных моделей не взаимозаменяемы.

Частые вопросы

Можно ли по жёлтой лампе EBS определить, что движение разрешено?

Нет. Нужно учитывать полное сообщение и его последствия. Driving and braking characteristics changed означает неисправность тормозной системы. Для Transmission/clutch reserve pressure too low руководство предупреждает о невозможности переключения передач и требует не начинать движение либо остановиться с учётом дорожной ситуации.

Доказывают ли две полосы Reservoir pressure исправность тормозной системы?

Нет. Меню отображает запас давления тормозных контуров 1 и 2. Эти показания не подтверждают исправность клапанной части, электронного управления или всех связанных тормозных функций.

Означает ли Distance sensor dirty необходимость заменить датчик?

Нет. В руководстве сообщение связано с загрязнением датчика и недоступностью ассистента дистанции и Active Brake Assist. Назначение замены по одному этому сообщению не подтверждено.

Источники

Mercedes-Benz. Actros/Antos 963, Arocs 964, Operating Instructions, 04-2014. Использованы печатные страницы 138, 159, 180–181, 189–190, 234–235, 238–243. PDF-страница на две больше печатной. В статье рассматриваются применимые исполнения Actros MP4 типа 963; перечисление опций в общем руководстве не подтверждает их наличие на конкретном тягаче.
