Утечка воздуха APS на MAN TGX в Набережных Челнах: фильтр и клапан WABCO

Воздух продолжает уходить из блока подготовки, хотя картридж осушителя уже заменён. В такой ситуации важно сохранить историю выполненных действий: повторная покупка фильтра сама по себе не объяснит, почему осталась утечка. На примере обращения по MAN TGX разбираем, как связаны подготовка воздуха, состояние клапана сброса и организация ремонта.

Разбор основан на обращении №1754 в GruzHub, документах, фотографиях и пояснениях владельца платформы. Ремонт выполнен: после замены фильтра понадобилась замена клапанного узла. История показывает, почему при обслуживании важно фиксировать и установленную деталь, и результат проверки исходной жалобы.

С чего началось обращение

Техника — MAN TGX 18.480 4×2 BLS 2021 года. Марка, модель и год сверены с документом на автомобиль. В заявке от 9 сентября 2026 года указан Татарстан, а в примечании — «машина в Челнах, уходит воздух на тягаче». Требовалась выездная бригада. Проблема, описанная владельцем платформы, — утечка воздуха из APS через узел сброса. В материалах указан блок WABCO 9325103020, которому каталог производителя ставит в соответствие MAN 81.52108-6031.

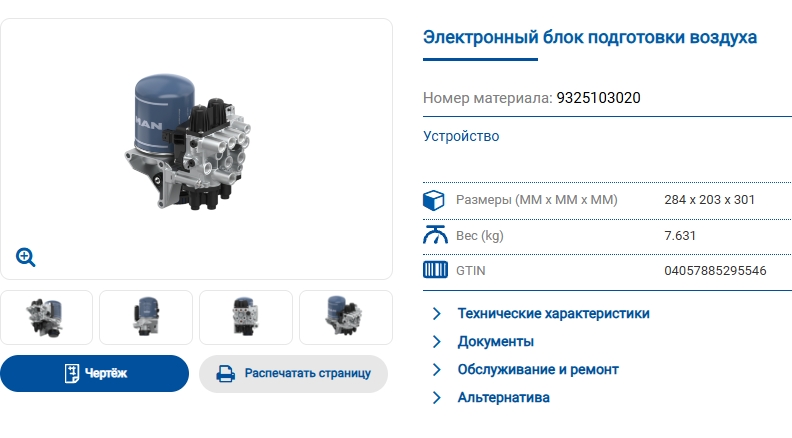

Так выглядит APS WABCO 9325103020 в сборе. Изображение из карточки каталога WABCO: слева показан блок с картриджем осушителя. Это справочная иллюстрация конструкции, а не фотография установленного блока из заказа. Источник: WABCO.

Сначала заменили картридж WABCO 4329010022. После этого утечка осталась. Затем заменили клапанный узел внутри глушителя сброса APS: по описанию ремонта, при демонтаже деталь не выворачивалась и была повреждена. Таким образом, замена расходного элемента стала только первым этапом работ.

Если давление не восстанавливается или система выдаёт предупреждение о тормозах, возможность перемещения машины нужно оценивать по руководству конкретного автомобиля и результатам проверки специалистом. В заявке полезно сразу указать показания приборов и место, откуда слышна утечка.

Почему новый фильтр не завершил ремонт

У картриджа и клапана разные задачи. Air System Protector 4329010022 содержит осушающий материал и коалесцирующий фильтр. В документации WABCO эта технология связана с отделением масляных загрязнений и аэрозолей. Замена расходного элемента не является доказательством исправности остальных деталей блока. Каталог картриджа WABCO.

По описанию ремонта, оставшуюся утечку связали с попаданием масла в клапан и повреждением уплотнения. Фотографии помогают обсудить состояние деталей со специалистом; источник загрязнения и состояние компрессора требуют отдельной диагностики. Новый фильтр не восстанавливает уже повреждённое уплотнение — поэтому после его установки важно снова проверить первоначальный симптом.

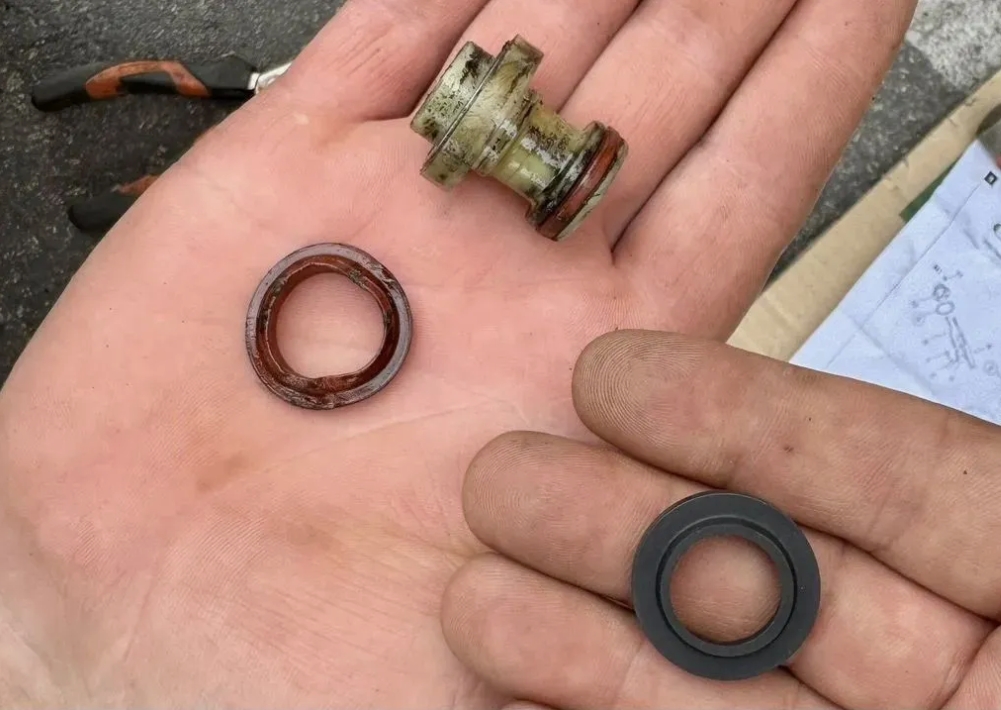

Узел сброса APS с глушителем и уплотнениями. Фотография из материалов обращения №1754 показывает, как выглядит этот элемент в сборе.

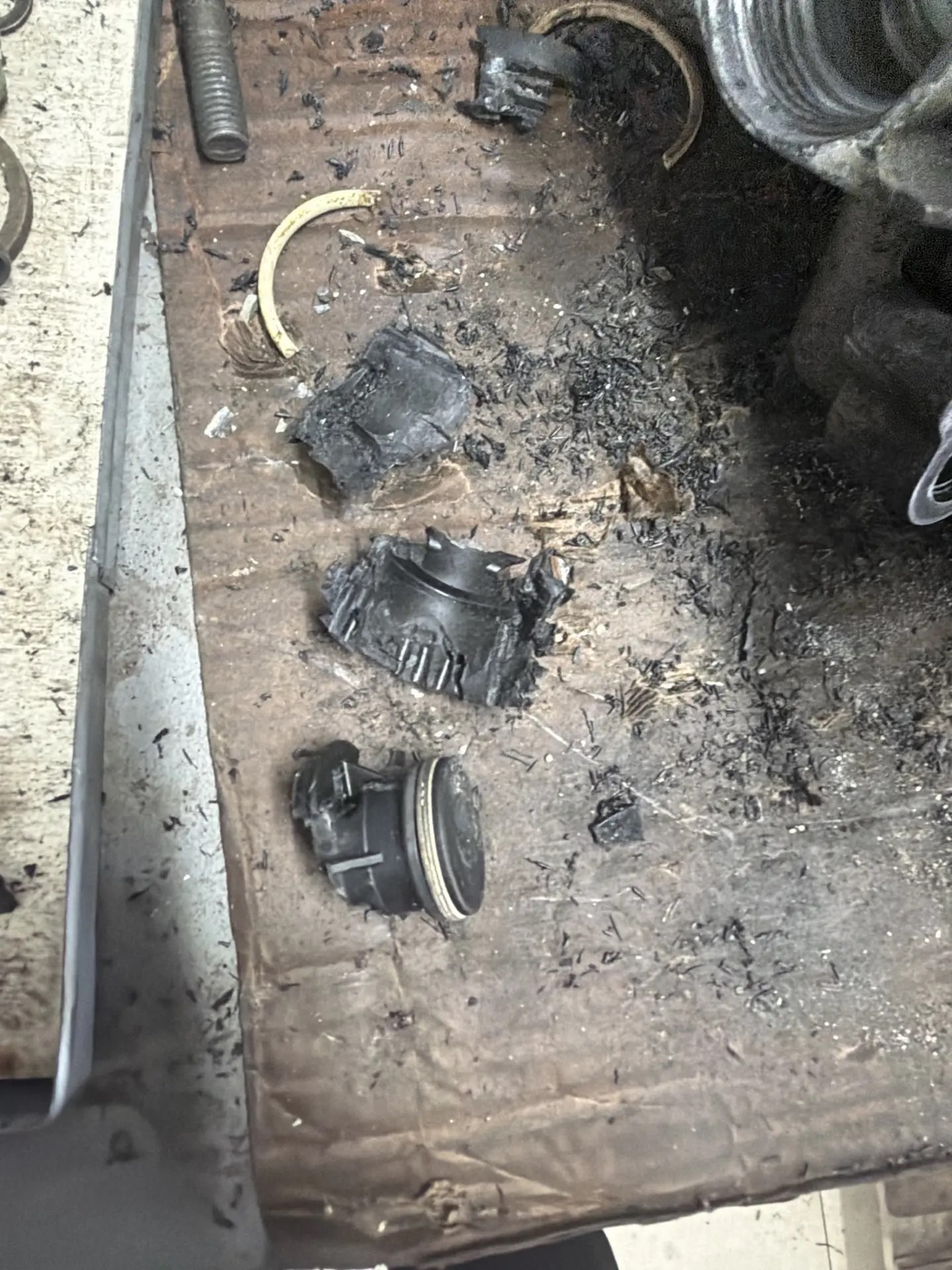

Повреждение при демонтаже, по описанию ремонта. Этот снимок относится к этапу разборки, а не к исходному состоянию узла.

Полезный итог для механика — передать следующему специалисту последовательность: что было до ремонта, какой элемент заменили, что изменилось и что осталось. Так меньше времени уходит на повторное выяснение обстоятельств.

Какие номера относятся к блоку и его деталям

В каталоге WABCO позиции на схеме, артикулы отдельных деталей и номер комплекта обозначают разные вещи. Их важно не смешивать при запросе поставщику. Таблица относится к материалам этого обращения и к открытой карточке блока; это не универсальный список покупок для любого MAN TGX.

Внутреннее устройство APS WABCO 9325103020 (MAN 81.52108-6031) по каталогу WABCO. Позиция 5 — клапан 8995062604, позиция 6 — поршень; 9325100342 в соседней колонке обозначает ремкомплект. Нажмите на изображение, чтобы рассмотреть схему в полном размере. Источник: WABCO.

Номер	Что подтверждено	Как использовать
WABCO 9325103020	Электронный блок подготовки воздуха	Сверить с маркировкой установленного агрегата
MAN 81.52108-6031	Соответствие в карточке 9325103020	Передать поставщику вместе с номером WABCO
WABCO 4329010022	Картридж Air System Protector; такой номер указан в счёте по обращению	Проверить применимость к установленному исполнению
WABCO 9325100342	Ремкомплект, в состав которого входит ряд позиций схемы	Не называть отдельным артикулом поршня
WABCO 8995062604	Отдельный клапан, позиция 5 в таблице блока	Уточнить состав требуемой поставки
WABCO 9325109082	Комплект выпускного клапана, обозначение Kit: Exhaust Valve	Не смешивать с отдельным клапаном или полным ремкомплектом

Основание для обозначений узла: карточка 9325103020 и документ ремкомплекта 9325100342.

Есть нюанс для подбора картриджа: в текущей таблице блока фигурирует также 4329012592. В брошюре WABCO 2021 года картридж 4329010022 со специальной резьбой SG41×1,5 описан для E-APU второго поколения на MAN от 2018 года. Это подтверждает семейство применения, но не заменяет проверку актуальных замен по конкретному агрегату. Портфолио картриджей WABCO.

Для подбора передайте поставщику номер блока, фото маркировки и VIN машины из её сохранённой карточки. При сравнении предложений уточняйте состав комплекта, наличие в нужном регионе и срок получения. Похожее изображение детали не подтверждает применимость к конкретному исполнению APS.

Что фиксировать при обслуживании APS

По сообщению владельца, предыдущая замена фильтра была 25 декабря 2025 года. Самой даты недостаточно, чтобы объявить обслуживание просроченным: необходимо знать установленный картридж, применимый регламент, пробег и условия эксплуатации. Карточка WABCO 4329010022 указывает защиту системы до двух лет; это не универсальное разрешение ездить два года без оценки состояния конкретной техники. Характеристики картриджа.

В историю машины полезно записывать дату, пробег, номер установленной детали, основание для замены и результат проверки после работ. Если обнаружены загрязнения, стоит сохранить заключение сервиса о необходимых дальнейших проверках. Запись «фильтр поменяли» не отвечает на вопрос, устранена ли исходная проблема.

Материал обращения для обсуждения со специалистом. Номер отдельного уплотнения по этой фотографии не установлен.

Даже небольшая деталь может стать частью проблемы, из-за которой машина не продолжает рейс. Для транспортной компании важна общая стоимость события: детали, работы, доставка, простой и, если потребуется, эвакуация. Поэтому полезно заранее согласовать обслуживание и хранить историю замен — поиск нужного документа или артикула в дороге тоже отнимает время.

Удобно разделить запись об обслуживании на три части:

Когда	Что зафиксировать	Для чего пригодится
До обращения	Симптом, дата появления, пробег, предыдущее обслуживание	Следующий исполнитель поймёт, с чего началась проблема
Во время работ	Номера деталей, согласованный состав, фото разобранного узла	Механик сможет восстановить последовательность решений
После работ	Что проверили, результат по исходной жалобе, дальнейшие рекомендации	Запись поможет подготовить следующую проверку и обслуживание

В этом случае короткая запись «заменён фильтр» скрыла бы существенную часть истории: утечка сохранилась и потребовалась работа с клапаном. Для планирования важна именно полная последовательность. Если аналогичная жалоба появится снова, сотруднику не придётся начинать сбор сведений с нуля и повторно расспрашивать всех участников.

Какие сведения помогают организовать ремонт

В GruzHub уже предусмотрено сохранение парка техники, документов, реквизитов и контактов сотрудников компании. При выборе машины эти сведения подставляются в заявку. Водителю или механику остаётся дополнить конкретную ситуацию: местоположение, направление движения, проявление утечки и выполненные действия.

Для обращения по APS полезны фото маркировки блока, показания приборов и короткое видео симптома, снятое без разборки работающей системы. Документы на тягач или прицеп и VIN помогают исполнителю идентифицировать технику. Неизвестный артикул не должен задерживать первое обращение — уточнить его можно вместе с профильным СТО.

В чатах GruzHub сохраняются согласования, фотографии, видео и документы контрагентов. СТО видит переданные сведения, а сотрудникам транспортной компании меньше приходится пересылать одно и то же. Обращение принимают исполнители с учётом специализации и загрузки; возможность выезда и наличие деталей необходимо согласовать по фактическому местоположению.

История заявок помогает подготовить следующее обслуживание: сопоставить симптомы, даты, пробег и проведённые работы, затем составить график по регламенту и данным эксплуатации. Практический порядок описан в статье о планировании ТО и ремонтов автопарка. Сохранённые сведения дают транспортной компании и СТО общую основу для согласования работ и уменьшают время на повторный сбор документов.

Частые вопросы

Можно ли по утечке сразу выбрать клапан 8995062604? Нет. Сначала нужно подтвердить установленный блок, место утечки и необходимый состав ремонта. Артикул в разборе помогает сверить предмет разговора с сервисом, но не заменяет диагностику.

9325100342 — это поршень? Каталог относит этот номер к ремкомплекту. Поршень показан отдельной позицией схемы и входит в комплект; отдельный номер поршня в просмотренной таблице не указан.

Доказывает ли замена фильтра, что APS исправен? Нет. По этому обращению, согласно рассказу владельца, утечка после замены оставалась и понадобились дальнейшие работы с узлом сброса. Владелец подтвердил выполнение ремонта; конкретные значения контрольных измерений в материалах не приведены.
