MAN TGX не набирает воздух: давление в тормозных контурах

Если MAN TGX не набирает воздух, сначала нужно отличить недостаточное давление в системе от неисправности отображения и понять, какой контур затронут. Замена компрессора по одному предупреждению не является диагнозом: поступление воздуха, его подготовка, распределение и расход проверяются раздельно. При предупреждении о недостаточном давлении тормозов безопасность движения важнее попытки закончить рейс.

Материал посвящён различиям симптомов и организации сервисной проверки. Сообщения рассмотрены по руководству MAN TG3 редакции 04/2026; расположение компонентов, пороги и порядок технических измерений необходимо уточнять для конкретного автомобиля. Упомянутый ниже архивный блок WABCO относится к отдельному подтверждённому обращению и не показывает комплектацию каждого TGX.

Когда недостаток воздуха означает запрет движения

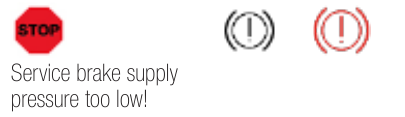

Красное предупреждение тормозной системы нельзя воспринимать как обычное напоминание после запуска. В руководстве MAN различаются сообщения о низком давлении рабочего тормоза, третьего контура и одного из контуров либо вспомогательного потребителя. Для появления таких предупреждений на ходу указан порядок безопасной остановки с учётом дорожной ситуации. Ожидаемое снижение тормозной эффективности не компенсируется тем, что двигатель продолжает работать нормально.

На стоянке ситуация оценивается иначе: проверяется, достигается ли предусмотренное системой давление и исчезает ли предупреждение. Если необходимое давление не достигнуто, руководство запрещает начинать движение и требует проверки специалистом. Здесь намеренно нет универсальной цифры в барах или количества минут: состав системы и инструкция установленного исполнения важнее нормы, взятой с другого грузовика.

Нельзя отключать звуковую сигнализацию, обходить защитные устройства или растормаживать тягач ради короткой поездки до ближайшей мастерской. Решение о выездной проверке, восстановлении на месте или перевозке принимают после оценки состояния машины. Диспетчер должен знать не только расстояние до сервиса, но и то, допускается ли безопасное перемещение. Предположение «воздух понемногу приходит» не подтверждает готовность тормозов.

Какие сообщения и контуры нужно различать

Обозначения на панели помогают сузить область проверки, но не заменяют схему автомобиля. Предупреждение рабочего тормоза в рассмотренном руководстве связано с первым или вторым контуром. Сообщение третьего контура относится к стояночному либо прицепному тормозу. Более общее предупреждение может касаться одного из тормозных контуров или вспомогательного потребителя. Поэтому фотография полной надписи полезнее пересказа «загорелся воздух».

Важно сохранить несколько одновременных сообщений, а не только последнее. Если вместе с давлением появилась ошибка коробки или сцепления, это отдельный факт для сервисной проверки. Он не доказывает общую причину, но позволяет исполнителю заранее оценить необходимые диагностические средства. Установленный блок подготовки воздуха, версия управления и подключённые потребители определяют, как именно трактовать сочетание симптомов.

Сравнивать показания следует на одном и том же автомобиле и при понятных условиях. Значения после длительной стоянки, сразу после запуска и в момент появления предупреждения нельзя складывать в один ряд без пояснений. Необходимо знать, двигалась ли машина, работали ли потребители и менялось ли положение подвески. Иначе нормальный для одного режима переход легко принять за доказательство поломки в другом.

Компрессор, подготовка воздуха и распределение — разные задачи

Пневмосистема является цепочкой связанных компонентов. Источник сжатого воздуха, соединительные магистрали, блок подготовки и распределения, ресиверы и потребители имеют разные функции. Общий симптом недостаточного давления не указывает автоматически на один элемент этой цепочки. Перед заказом дорогого агрегата нужно установить, где именно возникает ограничение или потеря и какими измерениями это подтверждено.

Одна из полезных границ диагностики — различие между тем, что воздух недостаточно поступает, и тем, что поступивший воздух расходуется либо уходит через негерметичность. Ещё одна граница — различие между общим недостатком и проблемой отдельного контура. Это вопросы к сервисной проверке, а не готовая инструкция отсоединять трубки на дороге. Работы с системой под давлением требуют штатной процедуры и защиты автомобиля от перемещения.

В подтверждённом обращении GruzHub уже встречалась утечка в блоке APS. Она рассмотрена отдельно в статье об утечке воздуха APS на MAN TGX. Этот пример показывает конкретный узел и обстоятельства ремонта. Он не позволяет заключить, что любой TGX с низким давлением имеет такой же дефект клапана: сначала проверяется установленное исполнение и фактическое место потери.

Почему расположение утечки важнее общего звука

Описание «шипит под кабиной» недостаточно точно для выбора детали. В одной зоне могут находиться несколько пневматических соединений и элементов подготовки воздуха. Звук распространяется через раму и соседние поверхности, поэтому место, где он слышен лучше всего, не обязательно является источником. Исполнитель должен отличить звук от соединения, корпуса или выпускного участка и сопоставить его с режимом работы.

Сам по себе выход воздуха через выпуск не доказывает неисправность. Необходимо знать функцию конкретного узла и предусмотренный цикл его работы. Однако и объяснение «это осушитель сбрасывает» не должно автоматически закрывать вопрос, если предупреждение сохраняется и нужное давление не достигается. Проверка должна установить, соответствует ли наблюдение режиму именно этого блока, а не похожего устройства из видеоролика.

Для дистанционного обсуждения полезны короткая запись звука и общий вид зоны с безопасного расстояния. Сотруднику сервиса важно понимать, когда начинается звук и сопровождается ли он изменением показаний. Не нужно просить водителя залезать под незафиксированный автомобиль или приближаться к подвижным механизмам ради более крупного кадра. Безопасно полученное неполное наблюдение лучше опасной попытки доказать предполагаемую причину.

Что показывает архивный пример с блоком APS

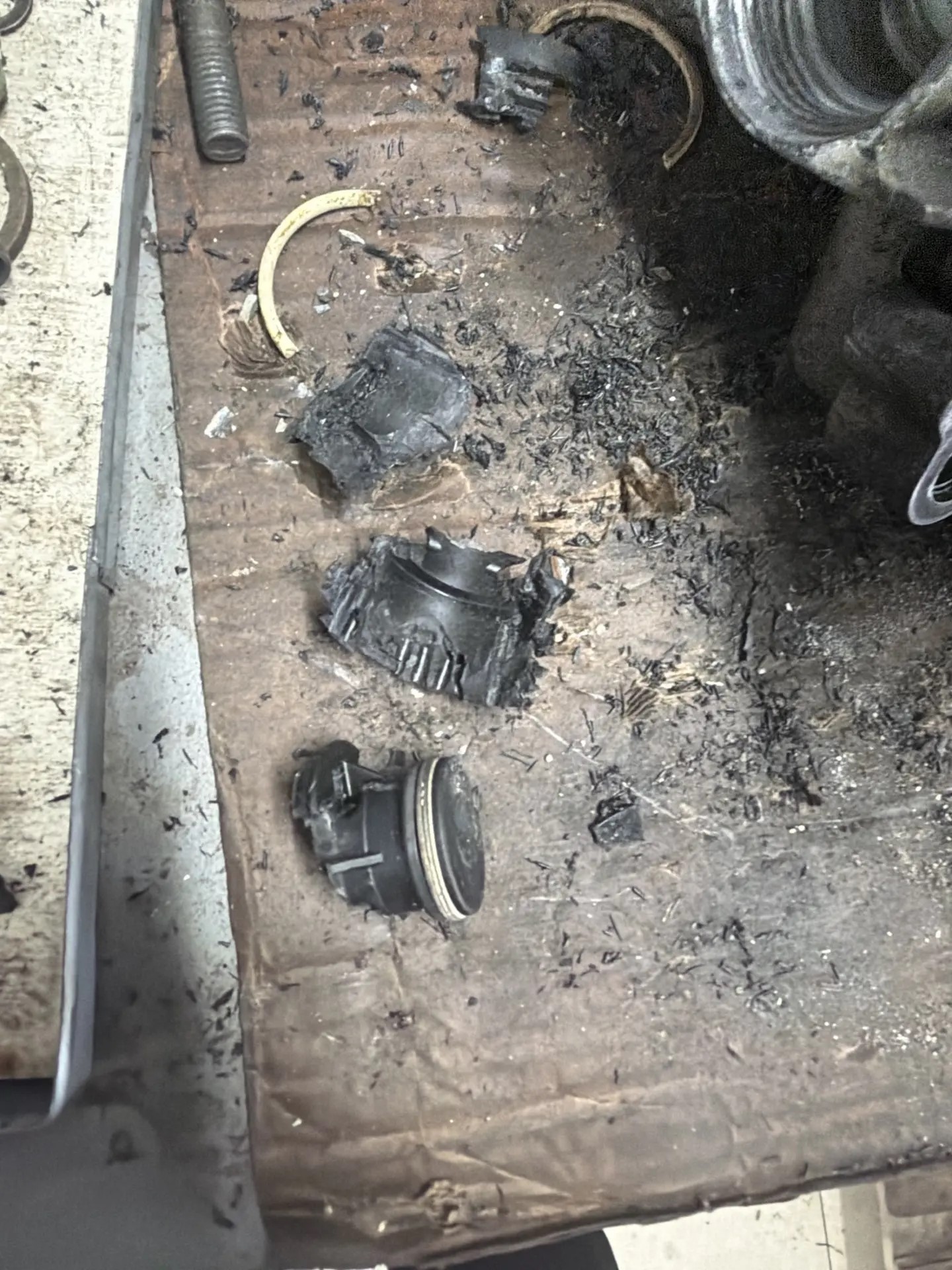

В материалах обращения с MAN TGX сохранены изображения блока подготовки воздуха и отдельных деталей после разборки. Маркировка WABCO 9325103020 относится к рассматривавшемуся там узлу. Она пригодна для поиска соответствующего каталога, но не является универсальным номером для всех поколений TGX. Даже внешне сходные блоки необходимо сверять по идентификации установленного изделия и документам автомобиля.

Предоставленный владельцем чертёж E-APU2 содержит виды компонента и характеристики его соединений. Это помогает объяснить, почему блок нельзя рассматривать как одну простую трубку с фильтром. В нём предусмотрены разные подключения и функции; параметр одного соединения не описывает всю систему. Чертёж также не заменяет сервисный алгоритм конкретного исполнения, поэтому распиновка и регулировочные значения здесь не воспроизводятся.

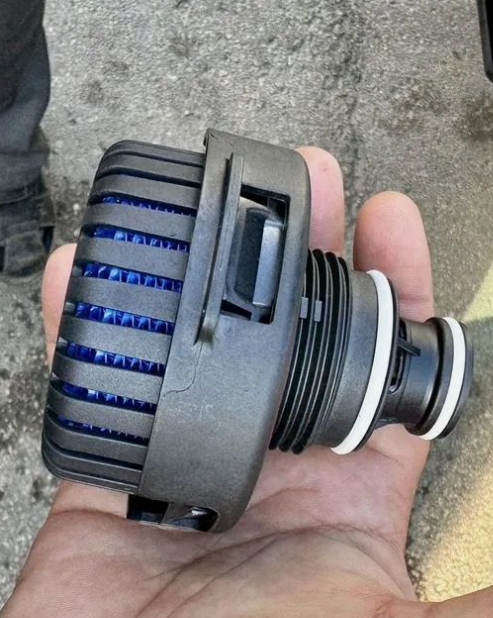

Фотография отдельной детали показывает её внешний вид, а не весь процесс диагностики. Следы разборки также не доказывают первоначальную причину отказа без сопутствующих наблюдений. В новой проверке должны сохраняться исходные симптомы, заключение исполнителя и результаты после ремонта. Архивный пример полезен как справочный материал, но переносить его итог на другой автомобиль без измерений нельзя.

Как отделить наблюдение от сервисного заключения

Хорошее описание неисправности начинается с фактов: предупреждение появилось на ходу или после стоянки, давление растёт или остаётся неизменным, затронут один показатель или несколько. Далее отдельно записывается предварительная гипотеза сервиса. Формулировки «слышен выход воздуха» и «неисправен клапан» имеют разный статус. Первая описывает наблюдение, вторая требует подтверждения и идентификации узла.

Если исполнителю нужны дополнительные данные, полезно попросить его объяснить, какой диагностический вопрос они решают. Фото маркировки позволяет выбрать документацию; запись изменения показаний помогает восстановить последовательность; проверка определённого соединения локализует область поиска. Когда цель понятна, сотрудники компании не собирают случайные сведения и не заказывают заранее набор деталей на всякий случай.

Отдельно следует сохранять ограничения проверки. Например, дистанционно удалось прочитать сообщение и увидеть участок системы, но не измерить давление в контрольной точке. Это нормальная граница предварительной оценки. Она помогает выбрать выездного исполнителя с подходящими средствами и не выдавать разговор по телефону за полное техническое заключение. Отсутствующее измерение должно оставаться отсутствующим, а не заменяться уверенной догадкой.

Почему замена картриджа не закрывает любую проблему воздуха

Картридж подготовки воздуха является важной деталью обслуживания, но наличие нового фильтра не подтверждает исправность всей пневмосистемы. В архивном кейсе APS замена фильтра и устранение утечки были разными этапами. Сохранение симптома после первого вмешательства стало основанием для дальнейшей проверки, а не поводом объявить новый фильтр неисправным только потому, что давление не восстановилось.

Для других автомобилей результат может отличаться. Нельзя заранее назначать одинаковый набор замен или объявлять универсальный интервал по одному обращению. Регламент выбирается по установленному компоненту, условиям эксплуатации и руководству. Если в системе обнаружены загрязнения или повреждения, сервис должен описать их отдельно и объяснить, какие действия нужны именно для данного исполнения.

Сотрудникам автопарка полезно связывать обслуживание с повторяемостью симптомов. Дата замены расходника, предыдущая утечка и записи выполненных работ помогают исполнителю увидеть историю. Но календарная давность сама по себе не является доказательством причины сегодняшнего отказа. История используется для постановки вопросов и выбора проверок, а окончательный вывод должен опираться на состояние машины и подтверждённые результаты.

Как согласовать ремонт без ненужных замен

В предварительном расчёте стоит разделять диагностику, обнаруженные неисправности, обязательные работы и дополнительные рекомендации. Если предлагается заменить компрессор, блок подготовки или крупный комплект деталей, исполнителю нужно указать подтверждение причины и границы совместимости. Это не спор с техническим специалистом, а способ сделать решение понятным для сотрудника компании, который отвечает за согласование затрат.

Для детали важны точный номер установленного изделия и проверка замены по каталогу. Внешнее сходство, фотография из торговой выдачи или общее название «осушитель MAN» недостаточны. Уточнение модификации до заказа снижает риск потерять время на неподходящую поставку. При этом не следует откладывать само обращение за помощью, если маркировка пока недоступна: её получение можно согласовать с профильным исполнителем.

Поиск ближайшего сервиса имеет смысл сочетать с проверкой специализации и готовности выполнить нужную работу. Не каждая мастерская может провести выездную диагностику тормозной пневматики и обеспечить требуемые условия безопасности. Если двигаться нельзя, обсуждение начинается с способа доступа к автомобилю и организации работ на месте либо перевозки, а не с обещания приехать своим ходом.

Что проверяют после восстановления давления

Исчезновение сообщения в один момент не должно быть единственным описанием результата ремонта. Приёмка должна быть привязана к исходной жалобе: при каких условиях предупреждение возникало и что теперь проверено в сопоставимом режиме. Если жалоба включала потерю давления после стоянки или повторный сброс, исполнителю необходимо сообщить результат соответствующей проверки, а не только факт запуска двигателя.

Применимые нормы, процедуры и допустимые потери выбираются по документации автомобиля и установленного оборудования. В отчёте полезно указать метод проверки, её условия и измеренные значения. Если какой-либо режим не проверялся, это следует отметить. Такая запись помогает избежать ситуации, когда следующий сотрудник считает всю систему проверенной, хотя сервис устранил только одну найденную негерметичность.

Возвращение машины в работу требует подтверждения готовности тормозов и завершения необходимых работ специалистом. Вопрос о дальнейшей эксплуатации не решается количеством заменённых деталей или стоимостью счёта. Если предупреждение появилось снова, сохраняются новый момент возникновения и условия, после чего проверка продолжается с учётом уже выполненного ремонта. Старое заключение не должно подменять свежие факты.

Зачем сохранять условия измерения

Полезная запись давления содержит больше, чем один показатель. В ней указываются момент наблюдения, состояние двигателя, активные предупреждения и известные потребители. Если измерение выполнял специалист, сохраняются применённый способ и контрольная точка. Это позволяет следующему исполнителю понять, сравниваются ли одни и те же условия, или два числа получены на разных этапах работы системы. Показание без контекста нельзя превращать в универсальную оценку исправности.

Если цифра на панели вызывает сомнение, такое сомнение фиксируется отдельно от фактической потери воздуха. Вопрос о достоверности индикации требует своей проверки; предположение о неисправном датчике не отменяет предупреждение тормозов. До подтверждения безопасного состояния нельзя выбирать удобное объяснение только потому, что тягач вчера работал нормально. Компания должна получить понятное заключение о том, что именно проверено и почему результату можно доверять.

Такая дисциплина полезна и после ремонта. Сравнение исходного и итогового состояния производится в применимых сопоставимых условиях. Если часть проверки перенесена или недоступна, это остаётся в отчёте. Запись ограничений сохраняет техническую честность и помогает правильно организовать следующий этап, вместо повторного обсуждения всей истории с начала.

Как GruzHub сокращает организационную рутину

Данные тягача, документы и контакты сотрудников можно заранее сохранить в личном кабинете GruzHub. При создании обращения они используются в заявке, поэтому сотруднику не приходится заново собирать сведения о машине и отправлять документы разным исполнителям. Описание актуального симптома остаётся отдельной задачей: сохранённая карточка техники не определяет причину недостаточного давления автоматически.

Фотографии, видео и согласования сохраняются рядом с обращением. Это помогает передать задачу между водителем, механиком, диспетчером и менеджером без повторного пересказа всего разговора. Исполнитель видит связанные материалы, а компания сохраняет историю согласованных действий и документов. При изменении предварительного расчёта проще сопоставить, какая новая проверка или обнаруженная неисправность стала основанием для изменения.

Для самого ремонта это организационная поддержка, а не замена профессиональной диагностики. Сокращение пересылок и повторного ввода освобождает время на выбор исполнителя и контроль результата. О других сочетаниях симптомов можно прочитать в материале о неисправностях MAN TGS. Здесь главный ориентир остаётся прежним: отличать подтверждённые наблюдения от предположений и не возвращать тягач в движение без проверки безопасности.

Частые вопросы

Низкое давление означает, что нужно менять компрессор?

Нет. Сначала проверяют, где возникает недостаток: поступление, подготовка, распределение или потеря воздуха. Предупреждение не идентифицирует неисправную деталь.

Можно ли ехать, если один контур уже набрал давление?

Готовность к движению определяют по полной индикации и руководству автомобиля. Достижение давления одним контуром не отменяет предупреждение другого и не подтверждает безопасность тормозов.

WABCO 9325103020 подходит любому MAN TGX?

Нет. Номер относится к конкретному блоку из архивного примера. Совместимость проверяют по установленному изделию и документации автомобиля.

Источники

• MAN DI.99185-1068, редакция 04/2026, страницы 189–190: сообщения о недостаточном давлении и границы безопасного движения.
• Предоставленные владельцем материалы обращения с MAN TGX: фотографии деталей и чертёж WABCO E-APU2 9325103020, 005/DE/EN V3, страницы 1–3. Они не подтверждают комплектацию каждого TGX.
