DAF XF105 не набирает воздух: компрессор и APU

Если DAF XF105 не набирает воздух, это ещё не означает, что требуется заменить компрессор. Сначала необходимо разделить три ситуации: давление не поднимается после запуска, поднимается слишком медленно или падает после наполнения системы. Одинаковая жалоба «не качает» может описывать разные процессы. Компрессор производит воздух, система подготовки участвует в его обработке и управлении, а подключённые потребители расходуют уже полученный запас. Проверять нужно всю цепочку, а не выбирать деталь по одному звуку.

При предупреждении тормозной системы и недостаточном давлении не продолжайте рейс ради проверки. Безопасность движения оценивают по руководству конкретной машины и результатам технического контроля. Этот материал не предлагает отпускать стояночный тормоз принудительно, подавать воздух в случайный штуцер или изменять защитные контуры. Разбор основан на заводских Bodybuilders’ Guidelines DAF LF, CF и XF105, редакция июня 2011 года, раздел 6.10. Документ объясняет устройство и требования к дополнительным потребителям; это не универсальная карта ремонта каждого XF105.

Набор давления и удержание запаса — разные проверки

Начните с последовательности событий. После остановки автомобиль уже имел недостаточное давление или потерял его за время стоянки? После запуска показания совсем не меняются либо растут и останавливаются? Жалоба возникает с подключённым оборудованием или остаётся в обычном состоянии тягача? Эти различия помогают сформулировать задачу специалисту. Они не доказывают исправность компрессора, но не позволяют смешать отсутствие производства воздуха с потерей уже накопленного запаса.

Полезно сохранить показания панели в начале наблюдения и через обозначенный промежуток времени, если это безопасно и соответствует руководству. Запишите состояние двигателя, включённые потребители и сообщения дисплея. Не превращайте такое наблюдение в самостоятельное испытание тормозов. Допустимые режимы, контрольные точки, время наполнения и давление специалист выбирает по применимой сервисной документации. Значения из другого поколения DAF или случайного обсуждения не становятся нормой для вашей машины.

Нужна диагностика пневмосистемы тягача? Создайте заявку на ремонт в GruzHub. Данные техники и контакты сотрудников можно использовать из личного кабинета, а фотографии предупреждений, документы и согласованный объём проверки сохранять в общении по ремонту. Укажите наблюдаемый симптом; название предполагаемой детали лучше оставить отдельно от подтверждённой причины.

Что объясняет заводское руководство XF105

В разделе о сжатом воздухе DAF рассматривает подключение дополнительных потребителей, распределение воздуха и условия работы компрессора с осушителем. Указания отдельно различают серии LF, CF65, CF75/85 и XF. Поэтому найденная рядом схема с подходящим внешним видом не обязательно относится к XF105. Даже внутри одного руководства нельзя переносить расположение соединений или характеристики одной серии на другую без проверки подписи.

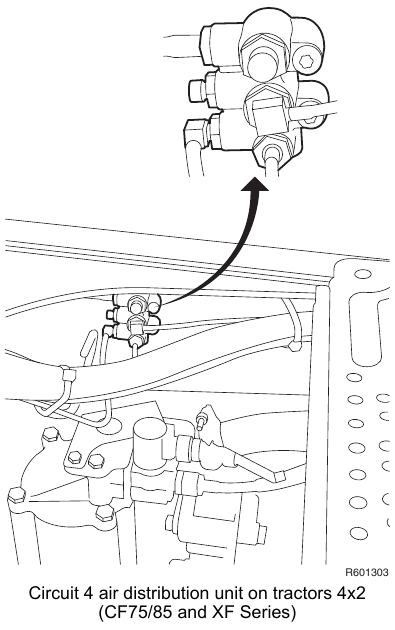

Для CF75/85 и XF описан распределительный узел четвёртого контура. Отдельная иллюстрация R601303 относится к тягачам с колёсной формулой 4×2. Документ также оговаривает отличия расположения для некоторых исполнений и колёсных баз. Это полезное напоминание: до заказа клапана или поиска конкретного соединения нужно установить исполнение автомобиля. Схема помогает понять назначение участка, но не подтверждает, что на любой машине установлен одинаковый узел в одинаковом месте.

Производительность компрессора нельзя оценить только по шипению

Слышимый выход воздуха позволяет отметить место и момент события, но не измеряет производительность компрессора. В пневмосистеме есть процессы наполнения, регулирования и подготовки воздуха. Если звук появляется постоянно, после достижения определённого состояния либо одновременно с работой дополнительного оборудования, это разные исходные наблюдения. Сервис должен сопоставить их с давлением и режимом системы. Фраза «шипит возле осушителя» сама по себе ещё не является основанием замены осушителя.

Так же недостаточно видеть рост одной шкалы и объявлять всю систему исправной. Необходимо проверить, какие показания отображает установленная панель, какие контуры исследованы и какие условия были созданы. Объём диагностического заключения должен соответствовать объёму фактической проверки. Если специалист измерил только один участок, в отчёте нельзя писать, что все контуры герметичны. Полная проверка отличается от короткого наблюдения после запуска.

При подозрении на недостаточное производство воздуха специалист отделяет возможности компрессора от дальнейшего прохождения воздуха и расхода. Для этого нужны предусмотренные производителем контрольные точки и оборудование. Самостоятельное разъединение нагнетательной магистрали рядом с работающим двигателем не является безопасной заменой измерения. Высокая температура, давление и подвижные части делают такой способ неприемлемым для дорожного эксперимента. Конкретную последовательность проверки определяют по установленному агрегату.

APU и осушитель работают в определённом цикле

В руководстве DAF подчёркнута связь регулирования давления с восстановлением осушающего элемента. Система должна периодически достигать состояния отключения нагрузки регулятором, чтобы осушитель мог регенерироваться во время разгруженной работы компрессора. Поэтому фраза «компрессор всё время работает» не описывает нормальную производительность сама по себе. Важно понять, достигается ли предусмотренное состояние системы и что мешает ему достигаться.

Длительная или чрезмерно частая нагрузка связана не только с износом компрессора. DAF указывает на влияние режима на осушитель, его элемент и регулятор APU. Постоянный расход может нарушать условия работы целой цепочки. Если поменять один узел, но оставить причину непрерывного потребления воздуха, наблюдаемый симптом способен сохраниться. Это инженерное объяснение из документа, а не утверждение, что у конкретного тягача уже установлен именно такой дефект.

Почему дополнительные потребители важны для диагностики

Заводское руководство уделяет расходу воздуха надстройками отдельное внимание. Дополнительное оборудование должно получать воздух в предусмотренных точках и не нарушать требования к тормозной системе. Для поиска причины медленного наполнения важно знать, какое оборудование подключено и когда оно используется. Название тягача не описывает все изменения, сделанные после выпуска. Подключение дополнительных устройств следует рассматривать как часть конфигурации автомобиля, а не как несущественную подробность.

Сравнение режимов выполняют безопасным способом, предусмотренным технической документацией. Оно должно показать, связана ли жалоба с конкретным потребителем, изменённой магистралью или общим состоянием системы. Запретить расход произвольной заглушкой либо отсоединить неизвестную трубку — плохая замена такой проверке. Можно затронуть защитную функцию или получить некорректный результат. Важны идентификация линии, допустимость выбранного действия и восстановление штатного состояния после измерений.

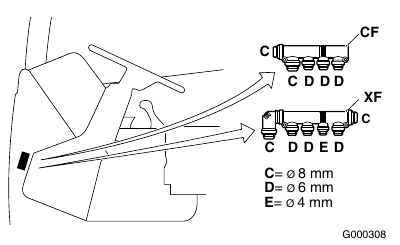

В кабине CF и XF документ показывает самостоятельный участок подключения дополнительных пневматических потребителей. На рисунке G000308 присутствуют обе серии с разными обозначениями. Сохранённые подписи помогают видеть, почему схема должна читаться целиком. В статье она используется для объяснения отдельного потребления воздуха внутри кабины. Она не является предложением подключить оборудование самостоятельно или доказательством причины конкретной утечки.

Медленный набор и падение после остановки не стоит объединять

Если запас был набран, но позже уменьшился, вопрос удержания давления нужно записать отдельно. Для корректного сравнения важны исходное состояние, длительность наблюдения и потребители, действовавшие в этот период. Падение во время работы оборудования нельзя описывать так же, как изменение на неподвижной машине без включённых дополнительных устройств. Даже одинаковый итог на панели может получиться при разной последовательности событий.

Если давление растёт только при изменении оборотов, это тоже наблюдение, а не готовый диагноз. Оно должно попасть в задание специалисту вместе с тем, какие контуры отображались и какие нагрузки оставались включены. По одному такому признаку нельзя честно выбрать между недостаточным производством, потерей воздуха и некорректной работой другого участка. Измерения должны показать, где возникает несоответствие, а не только воспроизвести жалобу водителя.

После ремонта полезно повторить проверку в сопоставимых условиях. Формулировка «воздух появился» слишком широка: важно установить, восстановился ли набор, удерживается ли запас и соответствует ли работа потребителей требованиям. Если подтверждён только запуск после замены детали, вопрос длительного удержания может оставаться открытым. В итоговом документе нужно отделить выполненную операцию от проверенного результата. Это позволяет не считать незавершённое наблюдение полноценным устранением причины.

Влага и замерзание: что можно утверждать по источнику

DAF связывает сохранение работоспособности осушающего элемента с соблюдением циклов его регенерации. В разделе также упоминаются нежелательное длительное присутствие влаги и риск замерзания в мороз. Это даёт основание проверить состояние подготовки воздуха и условия её работы, когда жалоба зависит от температуры. Но сезонность не устанавливает неисправный клапан. Нельзя объявить любой зимний случай замерзанием осушителя, не проверив машину.

Сведения о предыдущем обслуживании полезны как контекст: когда меняли элемент, какое исполнение использовали, появились ли жалобы после работ. Они не заменяют техническое заключение. Применимость расходника подтверждают по идентификации узла и документации, а не по сходству фотографии в каталоге. В этой статье намеренно нет универсального номера картриджа и интервала замены. Заводское руководство по надстройкам не даёт достаточного основания назначить их для любого XF105.

Изменение симптома после прогрева также не доказывает единственную причину. Оно помогает выбрать условия воспроизведения жалобы и проверить температурную зависимость. Не стоит греть неизвестный узел открытым пламенем, заливать случайную жидкость в пневмосистему или отключать защиту. Дорожная помощь должна учитывать безопасность тормозов, а решение о дальнейшей эксплуатации — подтверждённое состояние машины. Предлагаемый материал не заменяет эти решения.

Почему паспортные значения нельзя превращать в дорожный тест

В разделе 6.10 есть численные требования к расходу внешних потребителей и нагрузочному циклу. Например, для рассматриваемых CF75/85 и XF приведён средний расход 70 л/мин с оговорёнными оборотами двигателя, причём объём воздуха считается при атмосферном давлении. Для LF и CF65 рядом указано другое значение. Это требования к проектированию и работе дополнительного оборудования, а не готовый порог, по которому водитель может признать свой компрессор неисправным. Сравнение без условий измерения будет некорректным.

Для XF источник связывает этот пример с 1200 об/мин. Но наблюдение за оборотами двигателя и стрелкой панели не измеряет расход в литрах за минуту. Значение относится к конкретному инженерному условию документа; его нельзя выдавать за универсальную производительность установленного агрегата или время наполнения пустой машины. В статье оно приведено, чтобы показать необходимость учитывать единицы, режим и назначение параметра. Применимость нормы к проверяемому автомобилю специалист устанавливает отдельно.

Так же руководство ограничивает нагруженную работу компрессора в описанном цикле: не более 25 процентов, то есть 2,5 минуты в десятиминутном периоде. Контекст этого требования — сохранение ресурса и выполнение условий системы при использовании внешнего потребления воздуха. Из него нельзя вывести правило «через две минуты надо выключить двигатель» или разрешение ехать при недостаточном давлении. Это разные задачи. Не следует заменять предписанную диагностику произвольным засеканием времени рядом с неподвижным грузовиком.

Если сервис использует конкретную численную норму в заключении, попросите указать документ, его редакцию и условия измерения. Тогда можно понять, действительно ли результат выходит за допустимые границы или сравнение выполнено с другим исполнением. Такой подход особенно важен после изменения дополнительного оборудования. Сама по себе ссылка на заводской документ полезна только тогда, когда проверен смысл выбранного параметра.

Что должно быть в техническом заключении

Хорошее заключение связывает исходную жалобу, измерение, установленное несоответствие и выполненное действие. Например, если исследована потеря воздуха в определённом участке, указывается именно этот участок и результат проверки после ремонта. Если компрессор признан исправным, необходимо обозначить, каким способом это подтверждено. Слова «проверили всё» без описания границ работы оставляют следующий сервис без полезной информации и повышают риск повторного заказа.

Полезно попросить сервис разнести несколько вопросов: производство воздуха, подготовку и управление, распределение по контурам, удержание запаса и расход дополнительным оборудованием. Это не обязательное назначение пяти отдельных ремонтов. Такая структура нужна, чтобы различить проверенные и ещё открытые части задачи. Если оснований для замены узла нет, это тоже содержательный результат диагностики. Неопределённость лучше сохранить в отчёте, чем заполнить предположением о дорогой детали.

Для владельца парка важна связь с предыдущими обращениями. Если после установки оборудования уже отмечался медленный набор воздуха, соответствующая запись должна быть доступна сервису. В GruzHub можно хранить сведения о технике, документы, фотографии и согласования по ремонту. История помогает сопоставить последовательность изменений. Она не подтверждает техническую причину автоматически: вывод всё равно должен опираться на применимую документацию и результаты проверки.

Где заканчивается применимость этой статьи

Основной источник относится к указанной редакции руководства DAF для LF, CF и XF105. Мы используем только сведения, для которых указана подходящая серия или явно общий инженерный контекст. Рисунки показывают заводские варианты подключения и распределения воздуха. Они не подтверждают комплектацию каждого выпущенного автомобиля и не задают маршрут ремонта по фотографии. Для тягача с изменённой надстройкой или заменённым агрегатом соответствие проверяют отдельно.

При заказе диагностики достаточно сформулировать проблему точно: «давление не растёт», «набор замедлился» или «запас падает после наполнения», приложить сообщения панели и обозначить условия. Дальше следует техническая проверка. Замена компрессора, APU или элемента осушителя должна иметь самостоятельное обоснование. Такой подход помогает избежать преждевременного заказа и сохранить безопасность, не обещая определить неисправность по короткому описанию.

Незапуск двигателя и отсутствие набора воздуха важно не смешивать. Если двигатель вообще не прокручивается, сначала рассматривают стартер, питание и разрешение запуска DAF XF105. Компрессор не следует признавать неисправным на основании отсутствия давления при незапущенном двигателе. Обслуживание расходников разбираем отдельно в материале о ТО DAF XF105.

Частые вопросы

Если DAF XF105 не набирает воздух, обязательно неисправен компрессор?

Нет. Жалоба требует разделения производства воздуха, управления, распределения и расхода. Причину подтверждают измерениями по применимой документации.

Можно считать шипение возле APU доказательством его неисправности?

Нет. Нужно сопоставить место, момент события и режим системы с результатами технической проверки.

Почему нужно сообщать о дополнительном оборудовании?

Его расход участвует в работе пневмосистемы. DAF отдельно устанавливает требования к подключению потребителей и режиму компрессора с осушителем.

Схемы подходят к любому XF105?

Нет. Рисунок R601303 относится к указанным тягачам 4×2, а исполнение и расположение узлов конкретной машины проверяют отдельно.

Источники

• DAF Trucks N.V., Bodybuilders’ Guidelines LF, CF и XF105, июнь 2011, раздел 6.10, страницы 195–198.
• Возможности GruzHub — подтверждённые владельцем редакционные сведения; история обращения не заменяет техническую диагностику.
