Actros MP4: предупреждения AdBlue и ограничение мощности

Что означает предупреждение AdBlue на Actros MP4

Если на Actros появилась ошибка AdBlue и ограничилась мощность, нужно различить недостаточный запас реагента и неисправность доочистки. Предупреждение о резерве относится к количеству жидкости. Диагностическая лампа вместе с окном события и индикатором ограничения мощности сообщает о неисправности, связанной с выбросами. Долив пополняет запас, но не подтверждает исправность подачи, дозирования и других контролируемых функций.

Руководство BlueTec 6 описывает восстановление полной мощности после долива AdBlue или устранения неисправности. При этом системная проверка может потребовать нескольких поездок. Если она не обнаруживает других неисправностей, диагностическая лампа гаснет после индикации статуса. Это условное описание работы системы, поэтому обещать немедленное снятие любой ошибки после заправки нельзя.

Нужна диагностика системы AdBlue? Обратитесь к сервису через GruzHub.

Предупреждения и правила обращения с реагентом ниже относятся к BlueTec 6 из руководства Actros/Antos 963 и Arocs 964, редакция 04/2014. Описание аппаратуры относится к историческому исполнению двигателя 471.9 с кодом M5Z из Electronic Systems 963, редакция 09/2011. Оно не устанавливает комплектацию каждого MP4 или MP5. Схемы M5Y/M5R и индикация BlueTec 5 здесь не используются.

Символ резерва, диагностическая лампа и окно события

Символ резерва указывает на необходимость пополнить запас AdBlue. Его следует отличать от диагностического индикатора BlueTec 6. Низкий уровень жидкости и обнаруженная неисправность представляют разные сведения: недостаток запаса определяется одним предупреждением, нарушение работы доочистки — диагностической индикацией и соответствующим сообщением.

После включения зажигания диагностический индикатор может мигать, показывая статус системы. На печатных страницах 143–144 руководства BlueTec 6 описаны три фазы индикации: проверка дисплея, статус выполнения проверки системы и наличие выявленных неисправностей. Цикл заканчивается запуском двигателя. Поэтому всякое мигание до запуска нельзя считать указанием на код неисправности.

При отсутствии неисправности индикатор гаснет после запуска. Если он остаётся включённым, руководство связывает это с неисправностью доочистки или других компонентов, влияющих на выбросы, и рекомендует немедленную квалифицированную проверку. Для оценки ситуации нужно учитывать текст окна события: лампа обозначает область проблемы, а сообщение уточняет обнаруженное состояние.

Сочетание диагностической лампы, окна события и индикатора ограничения мощности относится к неисправности, связанной с выбросами. Среди примеров причин руководство называет качество реагента, дозирование, EGR и другие контролируемые функции. Этот перечень не позволяет поставить диагноз по лампе или назначить замену конкретного узла.

Если событий несколько, они отображаются по приоритету. При наличии дополнительной информации появляется соответствующий символ, через который можно раскрыть данные. Подтверждение окна кнопкой скрывает его с экрана. Такое действие меняет отображение сообщения, но не названо в руководстве устранением неисправности. Отсутствие окна после подтверждения поэтому не свидетельствует о восстановлении работы системы.

Как связаны запас, фильтрация, подача и дозирование

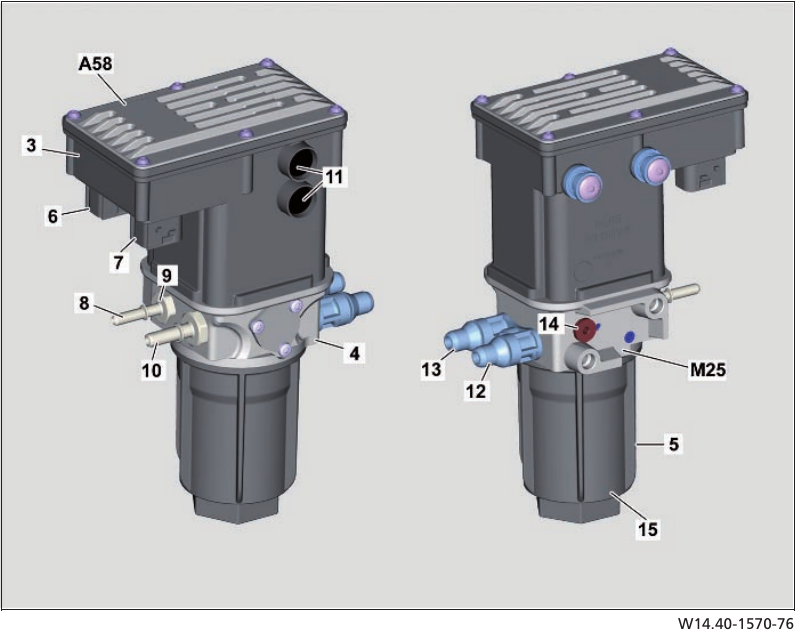

В исполнении 471.9/M5Z насосный модуль содержит управляющую электронику A58 и подающий насос M25. Он забирает AdBlue из бака, фильтрует реагент и подаёт его к дозатору A67. Эти функции образуют последовательность: жидкость должна быть в баке, пройти через подающий тракт и поступить к дозатору.

На рисунке показаны корпус электроники, соединительный корпус и корпус фильтра, электрические соединения, вход и выход AdBlue, входной и основной фильтры, вентиляционные клапаны и ограничитель давления. Отдельно обозначены подключения охлаждающей жидкости. Эти детали относятся к изображённому модулю; рисунок не устанавливает размеры фильтров, интервалы обслуживания или номера запасных частей для любого Actros.

Насос, фильтры, управляющая электроника и дозатор выполняют разные задачи. Насос перемещает реагент, фильтры участвуют в очистке потока, электроника управляет работой, а дозатор вводит рассчитанное количество. Название «датчик мочевины» для всей этой цепочки мешает понять, какая функция проверяется: измерение параметра и перемещение жидкости не тождественны.

Брошюра Bosch Denoxtronic для коммерческих автомобилей объясняет общий принцип: подающий модуль создаёт давление и подаёт реагент, дозирующий распыляет рассчитанное количество, управляющий рассчитывает дозу. Это функциональное объяснение не подтверждает установку конкретного поколения Denoxtronic на рассматриваемом автомобиле.

Для владельца главное следствие такого устройства — достаточный запас не доказывает нормальную подачу. Показание уровня отвечает на вопрос о количестве жидкости в баке, но не описывает её прохождение через фильтры, работу насоса или исполнение команды дозатором. Диагностическая лампа также не выбирает неисправное звено из этой цепочки. Для такого вывода нужны сведения о фактическом исполнении и результаты применимых проверок.

Аппаратная схема относится к описанному исполнению двигателя OM471 Euro VI. Задачи сажевого фильтра и его отдельные предупреждения разобраны в материале о DPF Actros MP4.

Циркуляция, охлаждение и подогрев

В исторической схеме M5Z работа насоса нужна не только для впрыска. Насос обеспечивает циркуляцию AdBlue, которая охлаждает дозатор, даже когда введение реагента не требуется. Невпрыснутая жидкость возвращается в бак. Поэтому работа насоса и впрыск в выпускную систему могут происходить в разное время.

Звук насоса сам по себе не показывает, какое количество реагента вводится в выпуск. В описанной конструкции поток имеет самостоятельную тепловую функцию. По той же причине отсутствие потребности во впрыске не означает, что насос должен немедленно остановиться. Описание систем с подачей только по запросу или без возврата жидкости нельзя переносить на эту схему.

После остановки двигателя насос некоторое время сохраняет циркуляцию для охлаждения дозатора. Продолжение звука после выключения двигателя само по себе не подтверждает неисправность. Технический документ объясняет назначение такой работы, но не даёт универсальной продолжительности для всех условий эксплуатации.

Каналы охлаждающей жидкости в насосном модуле используются для подогрева и оттаивания. Охлаждающая жидкость двигателя и AdBlue остаются разными эксплуатационными жидкостями. Их подключения к одному модулю не означают общего содержимого или допустимости смешивания: теплоноситель передаёт тепло, реагент участвует в доочистке.

Руководство 04/2014 указывает, что AdBlue замерзает примерно при −11 °C. Описанная система имеет полностью автоматический подогрев для зимней эксплуатации. Само наступление мороза поэтому не устанавливает дефект нагревателя и не требует изменения состава реагента.

Температура воздуха также не позволяет назначить время оттаивания или сделать вывод о восстановлении подачи. Зимнее предупреждение оценивают по точному сообщению и состоянию конкретной системы. Вода, антифриз и присадки не служат допустимым способом подготовки AdBlue к холоду: руководство запрещает добавки и разбавление реагента.

Управление доочисткой и измерительные каналы

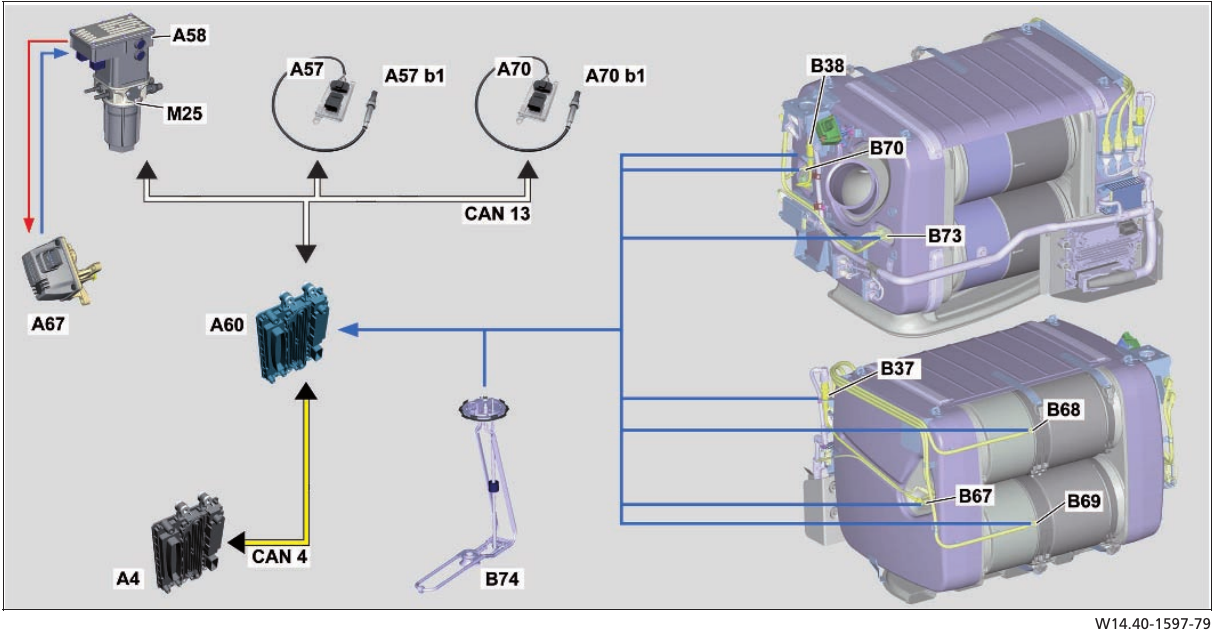

В схеме M5Z блок A60 ACM управляет доочисткой, получает аналоговые данные и цифровые сигналы NOx по CAN. Он обменивается информацией с A58 SCR и A4 MCM. Такое взаимодействие связывает управление реагентом, работу двигателя и оценку состояния выпускной системы.

Измерение уровня и температуры AdBlue в показанной схеме связано с B74. Этот канал сообщает о запасе и температурном состоянии реагента. NOx-каналы контролируют другой объект — поток отработавших газов. Полный бак и результат измерения параметров выпуска поэтому нельзя считать взаимозаменяемыми признаками исправности.

В техническом документе измерительные NOx-каналы привязаны к потоку перед DOC и после SCR/катализатора блокирования аммиака. Такая привязка помогает избежать путаницы со словами «входной» и «выходной», которые без указания узла могут пониматься по-разному. Положение измерительных каналов само по себе не даёт основания менять датчик по одному предупреждению.

Требуемое количество реагента рассчитывается с использованием данных управляющих блоков и передаётся дозатору. Проверка этой функции может различать формирование команды, её исполнение и контролируемый результат. Наличие жидкости подтверждает только одну часть условий, необходимых для работы системы.

Документ Mercedes Powertrain Truck EURO VI описывает сочетание SCR, охлаждаемой управляемой EGR и DPF, а также дозирование AdBlue без сжатого воздуха. SCR связан со снижением NOx, DPF — с сажевыми частицами. Эти задачи входят в доочистку, но требуют различного управления.

Температурные и давленческие измерения в технической схеме также участвуют в контроле DPF и запросе регенерации через MCM. Общий обмен данными между блоками не превращает сообщение AdBlue в указание включить регенерацию DPF. Чтобы понять предупреждение, нужно сохранить его конкретный смысл, а не подменять одну функцию доочистки другой.

Какие предупреждения связаны с уменьшением запаса

На печатной странице 171 руководства BlueTec 6 приведены следующие сообщения:

• AdBlue reserve: резерв реагента, требуется долив.
• Риск ограничения мощности: следующий уровень предупреждения о недостаточном запасе.
• AdBlue very low: очень низкий уровень, ограничение мощности после остановки.
• AdBlue empty: отсутствие реагента, риск ограничения скорости.

Разница между формулировками существенна. Сообщение о резерве требует пополнить запас. Предупреждение о риске ограничения мощности обозначает возможное последствие. При очень низком уровне текст связывает ограничение мощности с остановкой, а при пустом баке сообщает о риске ограничения скорости.

Эта последовательность описывает индикацию конкретного исполнения из руководства 2014 года. Она не устанавливает универсальный процент остатка, расстояние до ограничения или время, в течение которого разрешено продолжать движение. Из неё также нельзя вывести одинаковую предельную скорость для всех Actros.

Ограничение при неисправности, связанной с выбросами, следует рассматривать отдельно. Его причиной может быть нарушение качества реагента, дозирования или другой контролируемой функции. В таком случае пополнение уже достаточного запаса не подтверждает устранение причины предупреждения.

Точная формулировка сообщения сохраняет сведения, которые теряются в выражении «ошибка AdBlue». Резерв, очень низкий уровень, пустой бак и диагностическое событие дают разные исходные данные. При обращении в сервис полезно передать текст сообщения и описать сочетание индикаторов: это позволяет обсуждать обнаруженное состояние без преждевременного выбора неисправной детали.

Долив и восстановление мощности

AdBlue и дизельное топливо предназначены для разных баков и горловин. На печатной странице 305 руководства показан пример бортового грузовика: позиция 1 обозначает бак AdBlue, позиция 2 — топливный бак. Это пример компоновки, который не устанавливает расположение баков на любом тягаче.

Перед доливом важно определить именно горловину AdBlue. Реагент не предназначен для топливного бака, а топливо не должно попадать в бак реагента. Различие жидкостей сохраняется независимо от того, насколько близко расположены баки на конкретном автомобиле.

Для описанной системы на печатной странице 308 указан долив не менее 10% вместимости резервуара. Меньший долив, согласно руководству, может вызвать неисправности. Это требование конкретного исполнения из документа 2014 года; выразить его в литрах можно только при известной вместимости установленного бака.

На печатной странице 143 сказано о восстановлении полной мощности после долива AdBlue или устранения неисправности. Два основания следует понимать в связи с причиной предупреждения: недостаток запаса устраняется пополнением, а обнаруженная неисправность требует устранения. Эта формулировка не обещает, что любой долив исправляет любое событие доочистки.

Погасание диагностической лампы руководство связывает с системной проверкой. Если она не обнаруживает других неисправностей, лампа гаснет после индикации статуса. Проверка может потребовать нескольких поездок, поэтому пополнение бака и завершение контроля нельзя считать обязательно одновременными событиями.

Отдельно различаются доступная мощность, отображение окна и диагностическая индикация. Подтверждение окна влияет на его видимость, долив изменяет запас, а проверка оценивает контролируемое состояние системы. Погасшая лампа не доказывает отсутствие всех возможных неисправностей автомобиля: руководство описывает условие её погасания в рамках контроля BlueTec 6.

Качество реагента и защита от загрязнения

Для системы требуется AdBlue/DEF, соответствующий ISO 22241 или DIN 70070. Руководство запрещает присадки и разбавление водопроводной водой. Попытка изменить состав реагента ради зимней работы или предполагаемого улучшения дозирования противоречит этим требованиям.

Крышка бака защищает содержимое от загрязнения. Значение имеет и чистота используемой тары: примеси других эксплуатационных жидкостей, чистящих средств и пыли могут вызвать неисправность доочистки или повреждения. Загрязнение представляет отдельную проблему, которая не определяется одним показанием уровня.

При подозрении на посторонние примеси обычный долив не подтверждает восстановление требуемого качества. Для оценки ситуации нужна квалифицированная проверка по применимой документации. По виду предупреждения нельзя установить, какое вещество попало в бак, или назначить способ очистки системы.

Реагент, откачанный при ремонте, руководство запрещает повторно использовать для заливки, поскольку его чистота не гарантирована. Это правило относится к обращению с жидкостью при сервисных работах. Оно не является рекомендацией владельцу самостоятельно сливать содержимое бака.

На печатной странице 341 перечислены непригодные материалы тары: алюминий, медь, медные сплавы, нелегированная и оцинкованная сталь. Растворённые составляющие металлов могут повреждать доочистку. Среди применимых материалов названы определённые нержавеющие стали, полипропилен и полиэтилен.

Практический выбор для водителя — чистая тара, предназначенная для AdBlue. Канистра из-под другой жидкости не становится пригодной только потому, что выглядит пустой. Назначение тары и отсутствие загрязнения важнее её внешнего сходства с подходящей ёмкостью; лабораторный способ определения качества реагента эти сведения не устанавливают.

Холод и нагрев при хранении

Замерзание AdBlue примерно при −11 °C предусмотрено условиями работы описанной системы с автоматическим подогревом. Этот факт не означает, что любое зимнее предупреждение вызвано холодом. Неисправность устанавливают по данным автомобиля, а не по совпадению сообщения с морозной погодой.

В руководстве также указано, что длительное нагревание до 50 °C, например под прямым солнцем, может приводить к разложению состава с образованием аммиачных паров. Для хранения это основание учитывать нагрев тары. Оно не доказывает, что любая канистра летом испорчена, и не задаёт срок хранения конкретной партии.

Холод, длительный нагрев и загрязнение имеют разный смысл. Подогрев обеспечивает зимнюю работу системы, но не подтверждает качество реагента после попадания посторонней жидкости. Соответствие тары не исключает её загрязнения, а достаточный запас не показывает, как содержимое хранилось до заправки.

Поэтому оценку качества нельзя свести к температуре воздуха, количеству в баке или состоянию одной лампы. Для обращения с реагентом остаются конкретные требования руководства: подходящий продукт, чистая предназначенная для него тара, защита от загрязнения и отсутствие добавок. Диагноз о качестве содержимого требует собственных оснований.

Что проверяет сервис и как оценивается результат

Профессиональная проверка опирается на точное сообщение, диагностическую индикацию и применимое исполнение автомобиля. Историческая схема M5Z помогает понять функции, но не заменяет сервисное руководство установленной системы. Состав оборудования и ревизию нужно учитывать до назначения контрольных значений или операций.

Проверка запаса отвечает на вопрос, есть ли необходимое количество реагента. Вопросы качества и температурного состояния рассматриваются отдельно: наличие AdBlue не исключает загрязнения, а низкая температура не устанавливает неисправность подогрева. Такое разделение предотвращает вывод о полной исправности системы только по уровню.

Проверка подачи, фильтрации и циркуляции касается движения жидкости. Её смысл — оценить соответствующие функции, а не автоматически заменить насосный модуль. В описанной схеме циркуляция также охлаждает дозатор, поэтому работу насоса необходимо понимать с учётом назначения потока и режима системы.

Проверка расчёта дозы и дозирования относится к формированию команды и её исполнению. Измерительные каналы и обмен данными между блоками позволяют отдельно рассматривать сведения, по которым система управляет доочисткой и контролирует результат. Это разные направления проверки, хотя они связаны общей работой.

Брошюра Bosch Denoxtronic описывает квалифицированные проверки компонентов и заключительную проверку работоспособности. Этот общий принцип не задаёт для Actros конкретные давления, электрические контакты или операции. Стирание записи об ошибке само по себе не подтверждает восстановление функции.

Результат вмешательства оценивают по устранению выявленной причины и работе системы. Для BlueTec 6 руководство дополнительно описывает восстановление мощности и условие погасания диагностической лампы после проверки. Если индикация сохраняется после долива, нужно выяснить, завершился ли контроль и какие события обнаружены. Повторное скрытие окна не отвечает на эти вопросы.

GruzHub и связь с сервисом

В GruzHub сохраняются данные автопарка и автомобилей, документы, реквизиты и контакты, которые можно повторно использовать в обращениях. Фотографии ремонта и договорённости остаются в переписке по ремонту.

Эти функции помогают сохранять сведения об автомобиле и ходе работ. Заключение о причине предупреждения, необходимых операциях и результате проверки формируют специалисты по фактическому состоянию машины и применимой документации.

Частые вопросы

После долива AdBlue мощность вернётся сразу?

Руководство BlueTec 6 описывает восстановление мощности после долива или устранения неисправности. Системная проверка может потребовать нескольких поездок; немедленное снятие любой ошибки после заправки не гарантируется.

Мигание лампы до запуска означает неисправность?

Не обязательно. Индикация BlueTec 6 при включении зажигания показывает фазы проверки и статус системы. Нужно учитывать поведение индикатора после запуска и окно события.

Нужно ли запускать регенерацию DPF при предупреждении AdBlue?

Само предупреждение AdBlue не является таким указанием. SCR и DPF выполняют разные задачи, хотя входят в общую систему доочистки.

Можно ли добавить присадку, чтобы AdBlue не замерзал?

Нет. Руководство запрещает добавки и разбавление. Для зимней работы описанная система имеет автоматический подогрев.

Источники

• Daimler Truck — Operating Instructions Actros/Antos 963, Arocs 964, 04/2014: печатные страницы 142–145, 171, 305, 307–308, 340–341.
• Daimler AG — Electronic Systems, Model 963, 09/2011: печатные страницы 381–385, 388–389, 392; исполнение 471.9/M5Z.
• Mercedes-Benz — Truck EURO VI Powertrain: печатная страница 19.
• Bosch — Denoxtronic для коммерческих автомобилей: страницы 6, 8–9; общие принципы устройства и квалифицированной проверки.
