Двигатель Mercedes-Benz OM 471 на Actros: устройство и исполнения Euro VI

OM 471 — не один неизменный набор характеристик. Под этим обозначением Mercedes-Benz выпускал несколько исполнений рядного шестицилиндрового двигателя, а затем обновлял семейство. В этой статье разобран ранний грузовой OM 471 Euro VI по сервисному введению производителя с техническим состоянием на сентябрь 2011 года. На фотографиях показан мотор Actros 1845, снятый в 2014 году. Числа и устройство ниже относятся именно к этому раннему поколению; для более позднего Actros параметры нужно заново сверить по коду двигателя.

О каком OM 471 идёт речь

Когда владелец спрашивает «какие характеристики у OM 471», одного названия мало. В сервисном введении Mercedes-Benz 09/2011 перечислены четыре кода мощности M3A, M3B, M3C и M3D. У них общая конструктивная база, но разные мощность и крутящий момент. Экологический стандарт тоже нужно читать в документах конкретной машины: тот же семейный индекс встречается на разных рынках и в нескольких поколениях.

Для читателя, который занимается обслуживанием парка, граница важна практически. Если в карточке машины записать только «Actros, OM 471», при следующем ремонте сотрудник снова будет выяснять исполнение, подбирать руководство и проверять совместимость детали. Код двигателя, год выпуска автомобиля, экологическое исполнение и документы на технику должны храниться вместе. Это снижает число уточняющих звонков, но не отменяет сверки установленного агрегата перед заказом запчасти.

Ниже приводятся опубликованные заводом параметры, а не результат измерения конкретной машины. Даже правильная таблица семейства не доказывает, что в определённом Actros стоит именно один из её вариантов. Надёжная идентификация начинается с заводских данных автомобиля и маркировки двигателя, а при замене крупного агрегата — с проверки фактически установленного узла.

Как определить исполнение на своём Actros

Первый ориентир — VIN и карточка комплектации у производителя или в профильном каталоге. Второй — обозначение на самом двигателе и документация по установленному агрегату. После капитального ремонта, замены мотора или переоборудования эти сведения способны расходиться; тогда приоритет для подбора имеет фактическое исполнение и история замены. Фотография похожего двигателя в интернете не заменяет идентификатор.

В руководстве Mercedes-Benz для модели 963 встречаются примеры расположения элементов OM 471, но само руководство охватывает различные комплектации. Оно помогает понять терминологию и безопасное обращение с машиной, а не подобрать любой элемент по картинке. Код мощности M3A–M3D из сервисного введения относится к описанному раннему периоду; код более поздней машины может быть иным.

Для базы автопарка достаточно начать с записей, которые уже есть у компании: модель тягача, год, VIN в закрытом кабинете, экологическое исполнение и фото таблички двигателя без публикации персональных данных. Технический специалист может добавить установленный мотор, вариант мощности и документы после проверки. Когда возникнет неисправность, эта история окажется рядом с заявкой и перепиской с СТО.

Геометрия и варианты мощности

В таблице ниже сводятся данные раннего OM 471 из сервисного введения Mercedes-Benz, раздел «Technical data of diesel engine OM 471», страница документа 11 (страница PDF 14). Там указаны шесть цилиндров в ряд, четыре клапана на каждый цилиндр, диаметр цилиндра 132 мм и ход поршня 156 мм. Рабочий объём обозначен как 12,8 л, степень сжатия — 17,3:1. Для более поздних поколений степень сжатия и часть компонентов менялись.

Параметр	Ранний OM 471, документ 09/2011
Цилиндры / клапаны на цилиндр	6 в ряд / 4
Диаметр цилиндра × ход поршня	132 × 156 мм
Рабочий объём	12,8 л
Степень сжатия	17,3:1
M3A	310 кВт / 421 л. с.; 2100 Н·м
M3B	330 кВт / 449 л. с.; 2200 Н·м
M3C	350 кВт / 476 л. с.; 2300 Н·м
M3D	375 кВт / 510 л. с.; 2500 Н·м

Диаметр и ход описывают геометрию цилиндра, а не степень износа конкретного мотора. Компрессия, измеряемая при диагностике, и степень сжатия 17,3:1 — разные величины. Первую оценивают по методике производителя с учётом условий измерения, вторая является конструктивным отношением объёмов. Подмена одного показателя другим приводит к неверным выводам о состоянии цилиндропоршневой группы.

Заводская брошюра Mercedes-Benz Powertrain Truck EURO VI, страница 16 показывает более широкий набор мощностей, включая 390 кВт / 530 hp. Не следует дописывать его как пятый вариант к таблице документа 09/2011: издание и поколение надо сопоставить отдельно. Точно так же обозначение Actros 1845 на фотографии не является техническим паспортом всех OM 471.

Блок, головка и газообмен

Сервисное введение описывает рядный шестицилиндровый дизель с двумя верхними распределительными валами и четырьмя клапанами на цилиндр. Такая схема разделяет управление впуском и выпуском и даёт инженеру возможность согласовать фазы газораспределения с наддувом, впрыском и требованиями к выхлопу. Это объясняет устройство, но не служит основанием менять детали ГРМ без диагностики: внешне одинаковые симптомы могут возникать в подаче топлива, датчиках, воздухе или механике.

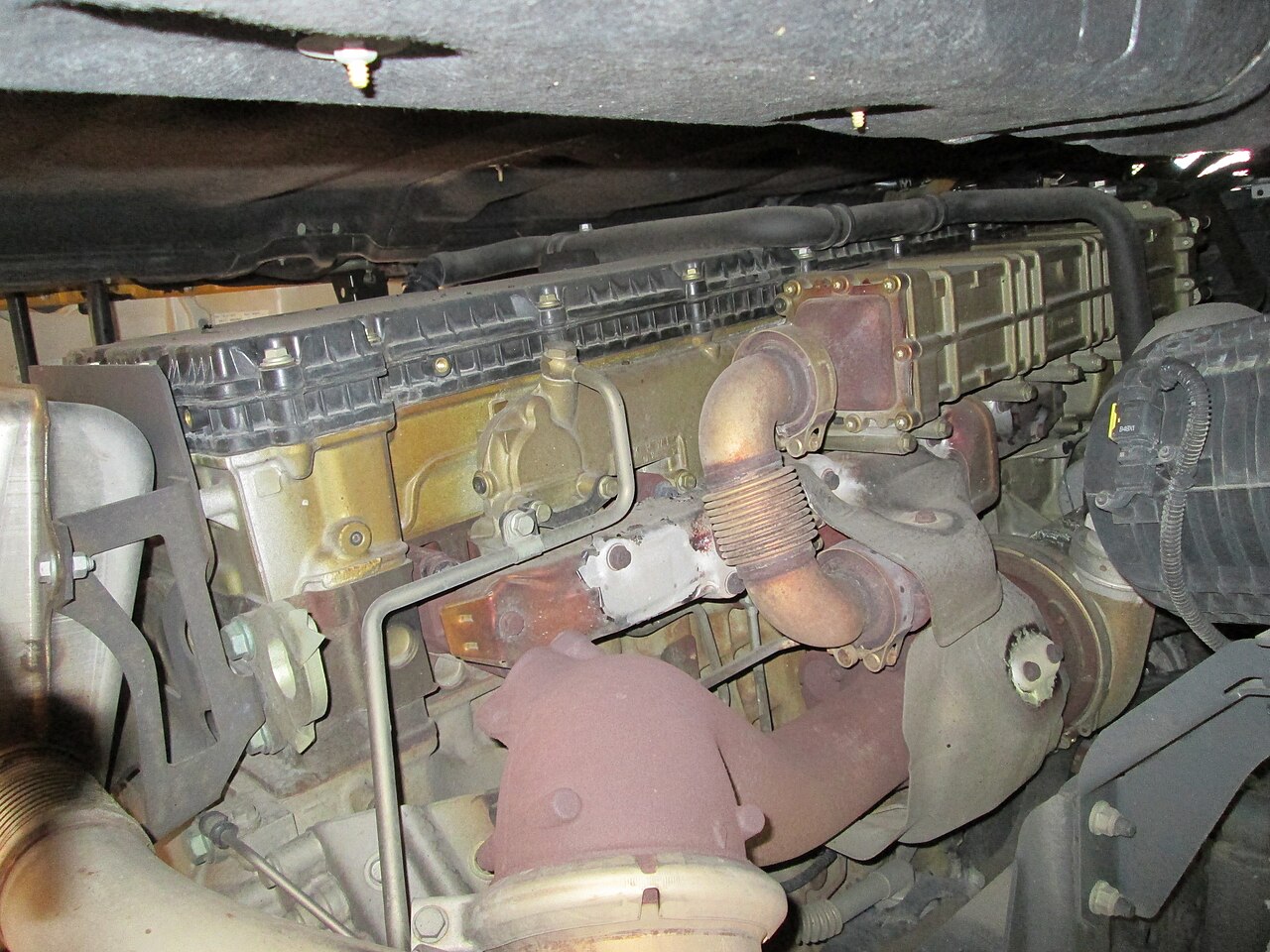

На снимке правой стороны Actros 1845 хорошо видны протяжённая головка рядной «шестёрки», выпускной тракт и турбокомпрессор. Фото помогает узнать расположение крупных узлов; размеры, номера деталей и техническое состояние по нему не устанавливаются. Фотография сделана на машине 2014 года, тогда как таблица выше взята из сервисного документа 2011 года.

В инженерной практике информацию о клапанах и распредвалах используют вместе с регламентом конкретной модификации. Например, при жалобе на нестабильную работу двигателя проверяют события электронного управления и параметры впрыска, а механическую часть оценивают по предусмотренным изготовителем процедурам. Одна общая цифра рабочего объёма не даёт ответа, где именно образовалась неисправность.

Впрыск X-Pulse и топливная система

Mercedes-Benz применил на раннем OM 471 электронно управляемый Common Rail с системой X-Pulse. В официальном материале Daimler Truck о раннем Actros Euro VI описано повышение давления в форсунках относительно давления в общей рампе. Сервисное введение 09/2011 указывает предельное давление в рампе 900 бар для своего исполнения. Это не универсальная цифра для каждого позднего OM 471: при обновлениях системы менялись параметры.

Отсюда следует практическое правило подбора. Название X-Pulse указывает принцип, но не означает взаимозаменяемость форсунок, трубок, насоса и программных калибровок между поколениями. При замене СТО сверяет код двигателя, документацию на узел, номера по каталогу и возможные процедуры регистрации/проверки. Если на одном автомобиле уже меняли силовой агрегат, каталог по исходному VIN нужно дополнить сведениями о фактическом моторе.

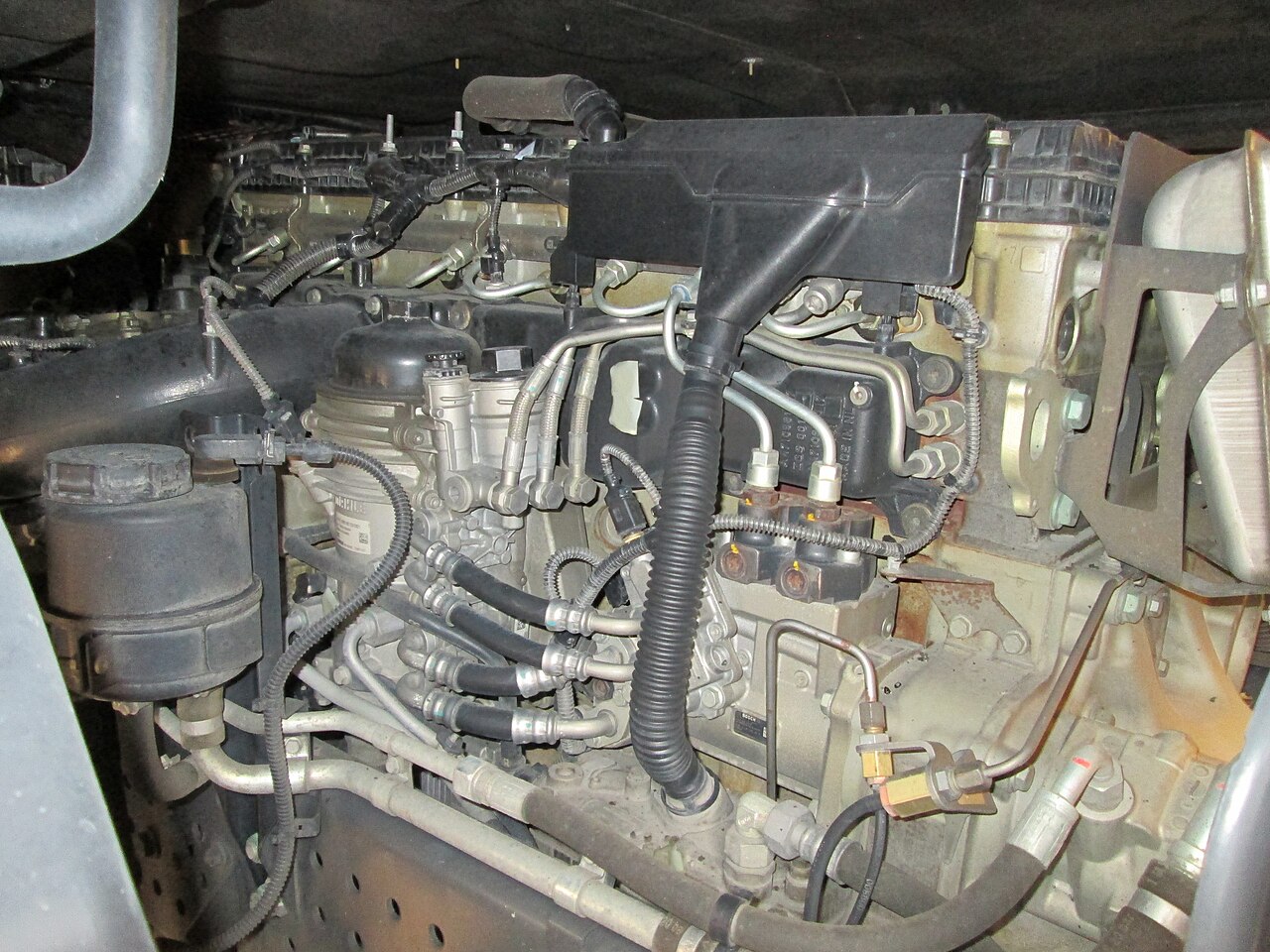

На следующей фотографии видна левая сторона установленного двигателя: трубопроводы и элементы топливной системы. По снимку нельзя безопасно назначить демонтаж конкретной линии или сделать вывод о давлении. Топливная аппаратура высокого давления требует заводской процедуры сброса давления и защиты от загрязнения; этот обзор не является инструкцией по вскрытию системы.

Электронное управление MCM и CPC

Ранний OM 471 работает не как автономный механический дизель. В сервисном введении Mercedes-Benz для Actros 963 описан блок управления двигателем MCM и блок управления движением CPC. Они связаны с другими системами автомобиля через бортовые сети; двигатель получает запросы на режим работы и использует сигналы датчиков. В документе отдельно показаны входы, выходы, работа при запуске, холостом ходе и движении.

Поэтому фраза «ошибка двигателя» без полного диагностического отчёта мало что объясняет. Следует различать неисправность датчика, ограничение по выхлопной системе, отсутствие команды на запуск, проблему питания и механический дефект. MCM может фиксировать событие или реагировать на него, но сам факт сообщения на панели не доказывает отказ блока. Перед заменой дорогой электроники проверяют питание, соединения, данные диагностики и применимый алгоритм производителя.

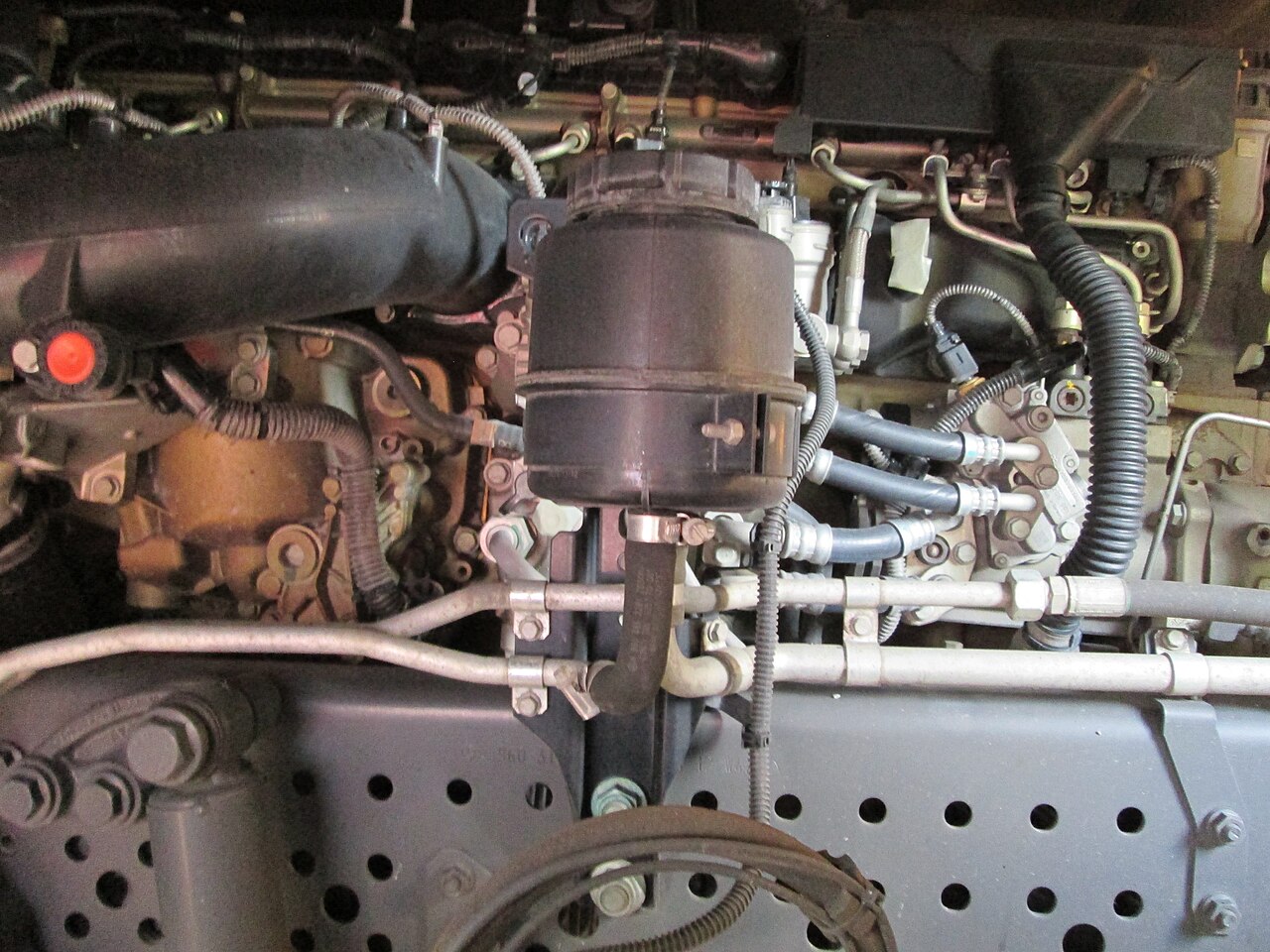

Узлы под капотом менялись вместе с поколением. На снимке другой части левой стороны заметны трубопроводы, разъёмы и навесные компоненты. Он полезен для знакомства с компоновкой, но не позволяет по цвету фишки или форме крышки назвать конкретный электронный блок. Такая идентификация требует схемы автомобиля и номера установленного компонента.

Наддув и выпуск

Для раннего Euro VI Mercedes-Benz описывал турбокомпрессор с асимметричным корпусом турбины. Работа наддува согласована с подачей топлива и рециркуляцией отработавших газов. Водителю это заметно как тяга в определённом диапазоне оборотов, но ощущение «не едет» не указывает автоматически на турбину. Ограничение мощности бывает связано и с управлением двигателем, выпуском, топливом, датчиками или внешней нагрузкой.

При диагностике СТО сопоставляет фактические и заданные параметры, сообщения блоков управления и состояние воздушного тракта по заводской методике. Следы масла во впуске, шум, дымность и расход топлива оценивают в контексте других данных. Не стоит назначать новый турбокомпрессор только по фотографии, а геометрию или исполнительные устройства — по схеме другого поколения. Это особенно важно при сравнении раннего мотора с обновлённым OM 471.

Снимок правой стороны выше показывает соседство выпуска и турбины, но не показывает внутреннее состояние подшипников или работоспособность актуатора. Для обоснования ремонта нужны результаты осмотра, измерений и сопоставление с допустимыми значениями конкретного исполнения. Их можно приложить к истории заявки вместе с фото и видео, чтобы заказчик видел основание для согласования работ.

Как выполняется Euro VI

Для раннего OM 471 Euro VI Daimler Truck описывает совокупность систем: охлаждаемую рециркуляцию отработавших газов, сажевый фильтр и нейтрализацию с AdBlue/SCR. Названия компонентов важны, потому что разные предупреждения и ограничения могут возникать на разных этапах обработки выхлопа. Замена только одного датчика без чтения условий появления ошибки и проверки соседних систем часто не отвечает на исходный вопрос.

Заводская брошюра Truck EURO VI называет блок доочистки с SCR и DPF частью моторной системы, а не отдельным аксессуаром. Это объясняет, почему жалоба на тягу иногда требует посмотреть события системы выпуска. Но в статье нельзя по одному общему предупреждению установить неисправный компонент: нужен код, условия возникновения, фактические параметры и исполнение автомобиля.

Для эксплуатации парка полезно сохранять не только результат ремонта, но и контекст: пробег на момент предупреждения, историю обслуживания, диагностический протокол, согласованные работы и документы контрагента. Эти материалы помогают при повторном обращении. Они не создают автоматический диагноз и не заменяют регламент производителя, зато избавляют сотрудников от повторного поиска переписки и вложений.

Почему нельзя смешивать поколения OM 471

В 2011 году Mercedes-Benz представил ранний мотор для нового Actros. Затем семейство обновлялось. Daimler Truck сообщил о третьем поколении OM 471 в 2022 году, описав изменения наддува и эффективности. В материалах по новым Actros L встречаются поздние системы и иные параметры. Поэтому число из статьи о моторе 2011 года не надо ставить в карточку машины 2024 года без проверки.

Отличие может скрываться за тем же привычным названием двигателя. Сравнивать следует полный код исполнения, экологическую версию, год и рынок поставки, а также каталог и сервисный документ соответствующей даты. Особенно чувствительны к этому форсунки, элементы наддува, электроника, компоненты нейтрализации и их калибровки. Даже если агрегат внешне похож, его техническое обслуживание и комплектующие не становятся автоматически одинаковыми.

Здесь фотографии 2014 года используются только для показа раннего OM 471 на Actros 1845. Они не иллюстрируют третье поколение. Техническая таблица на странице 11 сервиса 09/2011 не является паспортом позднего мотора. Такое разделение делает справочную статью полезнее сводных каталогов, в которых несколько поколений могут попасть под один заголовок.

Применяемость и годы

Первое грузовое применение этого семейства Mercedes-Benz связывает с новым Actros, запущенным в 2011 году; сообщение Daimler Truck о Euro VI Actros описывает эту машину и ранний OM 471. На фотографиях лицензированного автора показан Actros 1845 образца 2014 года. Это подтверждает ранний отрезок применения, но не даёт права объявить одинаковую комплектацию для всех годов и рынков.

Двигатель OM 471 также указывался изготовителем в линейке Arocs, но исполнение зависит от рынка и периода. Для третьего поколения есть отдельные сообщения о применении в Actros и Arocs с 2022 года. Таблица 2011 года и фотографии 2014 года здесь не служат паспортом этих поздних машин. Если нужен ответ для конкретного Arocs или Actros L, следует брать отдельный заводской лист по его VIN и установленному мотору.

Пример таблицы «модель — год» для работы с парком поэтому должен хранить подтверждённые интервалы, а не заполнять весь период между первым и последним найденным упоминанием: Actros нового поколения — документированный запуск семейства с 2011 года; Actros 1845 на снимках — конкретная машина 2014 года; Actros L с третьим поколением — заводское сообщение о начале с октября 2022 года. Месяц окончания выпуска для каждой модификации в использованных источниках не указан.

Что проверять при неисправности

Материал справочный и не описывает диагностированный заказ. Если в эксплуатации появился дым, падение тяги или предупреждение двигателя, полезно сначала установить режим проявления: на холодном или прогретом моторе, под нагрузкой или на холостом ходу, постоянно или периодически. Затем — считать полные события блоков, условия их фиксации и фактические параметры. Название симптома ещё не определяет отказавшую деталь.

Моторная система состоит из механики, воздуха, топлива, электроники и очистки выхлопа. Похожее ощущение потери мощности может появляться при различных ограничениях. Специалисту важно сопоставить жалобу с результатами проверок, а не выбирать самый заметный компонент на фото. Если ремонт требует разборки, состав работ согласовывают после дефектовки и идентификации исполнения; старые сохранённые ошибки не следует выдавать за текущую неисправность.

Для безопасной работы с топливной системой высокого давления, горячим выпуском и электрическими цепями нужен сервисный регламент производителя. Эта статья объясняет, где искать точное обозначение и почему источники иногда расходятся; она не даёт универсальных допусков, моментов затяжки или порядка разборки. Такие значения зависят от исполнения и редакции руководства и должны применяться обученным специалистом.

Как подбирать детали и планировать обслуживание

Запись «OM 471» — отправная точка поиска, а не достаточный фильтр каталога. Для детали надо подтвердить полный код двигателя, данные автомобиля, номер установленного узла и возможные замены номера по актуальному каталогу. Это особенно важно для форсунок X-Pulse, компонентов выпуска и электронных блоков. Подобрать похожий предмет по фото рискованно: даже у одной модели отличаются крепления, датчики и программные версии.

Регламент ТО также сверяют по конкретному автомобилю и условиям эксплуатации. В разных документах возможны различные интервалы; переносить рекламное «до 150 тысяч км» на весь парк нельзя. В карточке обслуживания лучше сохранять фактический пробег, дату, выполненные работы, установленные детали и документы СТО. Тогда будущий ремонт опирается на историю конкретной машины, а не на усреднённую памятку.

В GruzHub уже предусмотрено хранение техники с данными и документами, реквизитов и контактов компании. При обращении выбранные сведения переходят в заявку; переписка о согласовании и вложения остаются рядом с работами. Это сокращает повторный ввод и поиск файлов как для транспортной компании, так и для СТО. Сервисная история помогает планировать следующие проверки, но прогноз ресурса двигателя или автоматическая диагностика здесь не обещаются.

Частые вопросы

OM 471 и Actros 1845 — это всегда одно и то же исполнение?

Нет. Обозначение модели тягача и мощность помогают сузить поиск, но для подбора деталей нужны заводская комплектация и маркировка фактически установленного двигателя. Замена агрегата или рынок поставки способны изменить исходную картину.

Почему в интернете встречаются другие значения степени сжатия?

OM 471 обновлялся. В сервисном введении 09/2011 для раннего двигателя указано 17,3:1. Значение из документа по следующему поколению нельзя без оговорки подставлять к версии 2011 года. Дополнительно не стоит путать степень сжатия с измеренной компрессией.

Достаточно ли фотографий для определения форсунки?

Нет. Снимки показывают расположение элементов на конкретном Actros 1845, но не подтверждают номер форсунки, калибровку или применимость к другому двигателю. Нужны данные установленного узла и актуальный каталог производителя.

Все ли OM 471 относятся к Euro VI?

Нет. В этой статье рассматривается грузовое исполнение Euro VI по указанным документам. Для отдельной машины норму определяют по её документам и заводской комплектации; одно семейное название её не гарантирует.

Источники

Основной технический документ — Mercedes-Benz, «Introduction of engine OM 471 and exhaust aftertreatment», техническое состояние 09/2011, раздел Technical data, страница документа 11 / PDF 14; функции управления MCM/CPC описаны в следующих разделах. PDF доступен через открытое зеркало документа производителя. Данные мощности сопоставлены с Mercedes-Benz Powertrain, Truck EURO VI, стр. 16 и публикацией Daimler Truck о раннем Actros Euro VI.

Три фотографии двигателя предоставлены автором Cjp24 на Wikimedia Commons под CC BY-SA 4.0, дата съёмки 30.07.2014. В подписи к каждому изображению есть прямая ссылка на файл и лицензию. Эти фотографии показывают установленный двигатель Actros 1845, а не внутреннее устройство, точные номера деталей или результат ремонта. Для третьего поколения отдельно использовано сообщение Daimler Truck 2022 года.
