Двигатель Scania DC13 166 на R 540: характеристики и устройство Euro 6

Индекс DC13 встречается на разных двигателях Scania. Для тягача R 540 нас интересует не любой «тринадцатилитровый Scania», а грузовое исполнение DC13 166 мощностью 540 л. с. В пресс-ките 16 августа 2019 года изготовитель приводит его геометрию, момент, тип впрыска и способ нейтрализации выхлопа. Эти данные полезны при планировании обслуживания и разговоре со СТО, но не заменяют подтверждение кода установленного мотора на конкретной машине.

Какое исполнение рассматриваем

Scania представила DC13 166 как верхнюю ступень тогдашней линейки рядных шестицилиндровых грузовых двигателей объёмом 12,7 л. В публикации производителя от 16.08.2019 он сравнивается с DC13 165 на 500 л. с. Модели имеют общую платформу, но это не делает любую настройку, форсунку или турбокомпрессор взаимозаменяемыми. Код исполнения остаётся частью технической идентификации.

Мощный шестицилиндровый мотор занимал место между прежними ступенями DC13 и более тяжёлым V8. Scania связывала выбор с перевозками, где нужны высокая тяга и ограничение массы или нагрузки на переднюю ось. Это объяснение производственной ниши, а не обещание определённой экономии топлива на любом маршруте. Результат зависит от состава автопоезда, передаточных чисел, скорости и нагрузки.

Статья посвящена именно грузовому DC13 166 Euro 6 из документов Scania 2019 года. Промышленные, морские и стационарные моторы с похожим названием DC13 в таблицу не включены. Даже фото двигателя с шильдиком «DC13 Stage V» показывает другую норму и другую комплектацию; использовать его как изображение мотора R 540 было бы ошибкой. Ниже приведены пресс-фотографии производителя, подписанные как новый 540-сильный двигатель.

Как подтвердить DC13 166 на машине

На передней части кабины можно увидеть обозначение R 540, однако оно говорит о рыночной модели и заявленной мощности, а не о каждой детали мотора. Сервис проверяет полный код двигателя в данных комплектации, номер и маркировку фактически установленного агрегата. У машины после замены двигателя заводская карточка первоначальной поставки и нынешняя комплектация могут различаться. Для запчасти важно учитывать оба источника и историю ремонта.

Сверку удобно начать с VIN в закрытом каталоге изготовителя, затем посмотреть табличку мотора и документы по установленному агрегату. Публичная статья не должна размещать полный VIN, номер двигателя или документ конкретного клиента. В карточке автопарка они нужны специалисту для выбора руководства, эконормы и деталей. Если код недоступен, лучше запросить его у владельца машины, чем подбирать форсунку по похожей фотографии.

Год выпуска грузовика тоже не служит самостоятельным доказательством. Scania ввела вариант в 2019 году, но этим не установила дату, когда каждый рынок прекратил его предлагать. На сайте Scania UK серия R всё ещё перечисляет DC13 166 в таблице 13-литровых двигателей; это подтверждает наличие позиции в указанной спецификации, а не комплектацию всех машин определённого года. Для S 540 есть отдельные заводские материалы; конфигурацию конкретного тягача всё равно сверяют индивидуально.

Технические характеристики

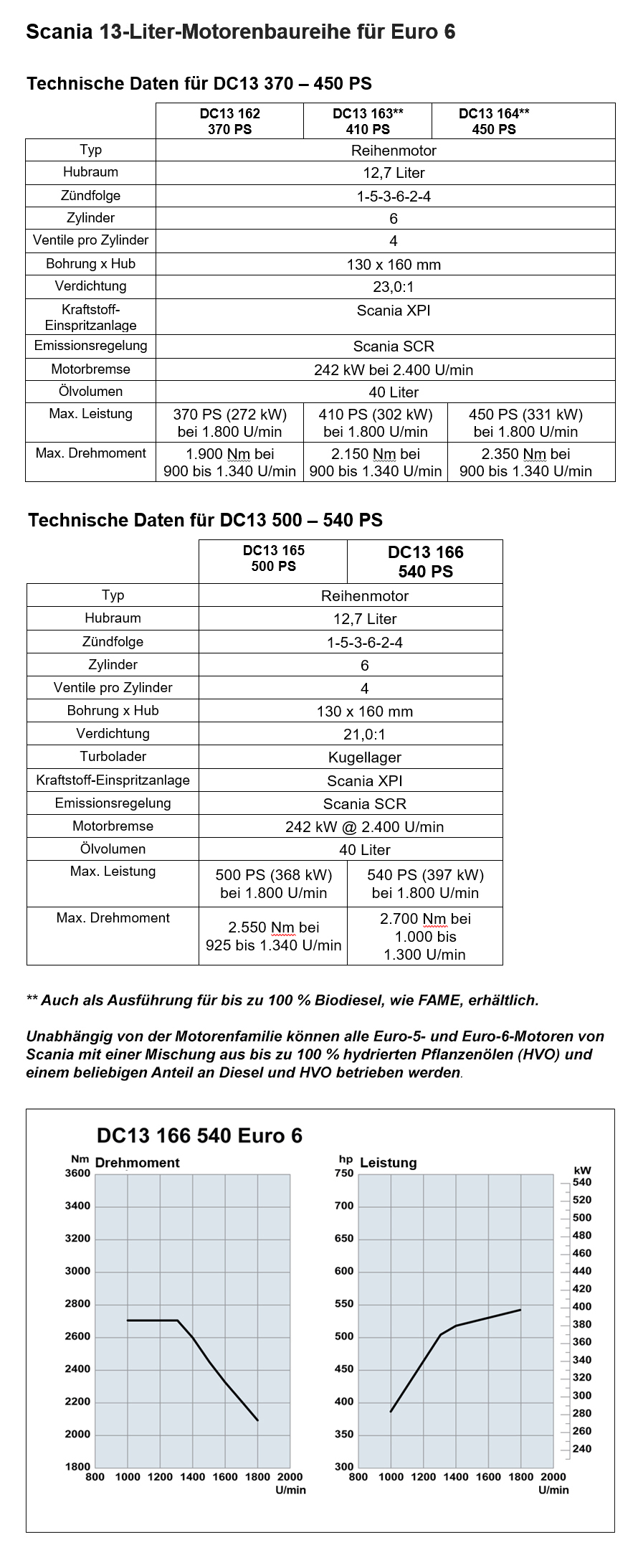

В технической таблице пресс-кита, страница 3, рядом помещены DC13 165 и DC13 166. Заголовок таблицы важен: данные о степени сжатия относятся к этой паре, тогда как у более ранних ступеней DC13 в другой таблице значение иное. Переписывать усреднённую характеристику для всего семейства нельзя.

Параметр	DC13 166 в таблице Scania 2019
Тип и цилиндры	Дизель, 6 цилиндров в ряд
Клапаны	4 на цилиндр
Диаметр цилиндра × ход поршня	130 × 160 мм
Рабочий объём	12,7 л
Степень сжатия	21,0:1
Номинальная мощность	397 кВт / 540 hp при 1800 об/мин
Максимальный момент	2700 Н·м при 1000–1300 об/мин
Топливная система	Scania XPI
Управление выбросами	Scania SCR, Euro 6
Турбокомпрессор	Фиксированная геометрия, шарикоподшипники

Значение 21,0:1 — геометрическая степень сжатия, а не «компрессия в цилиндре» при диагностике. Компрессию получают измерением по методике изготовителя; её нельзя выводить из этой таблицы или сравнивать с безразмерным числом 21,0. Объём 12,7 л — округлённое заводское обозначение. Перемножение геометрических размеров цилиндра может дать другую точность записи, но не меняет паспортного значения пресс-кита.

Мощность и крутящий момент

Паспортные 397 кВт при 1800 об/мин описывают максимальную выходную мощность в определённой точке режима. Максимальные 2700 Н·м указаны для диапазона 1000–1300 об/мин. Эти две цифры не должны восприниматься как одновременно доступные на любой частоте вращения: мощность связана с моментом и оборотами. На графике Scania видно, как после площадки момента его величина меняется по мере роста оборотов.

Для перевозчика диапазон момента важнее одного впечатляющего числа «540». Он помогает понять, почему мотор может тянуть под нагрузкой без постоянной работы на высоких оборотах. Но подбор передачи, моста и массы состава делается по конкретной конфигурации автомобиля. Пресс-кит говорит о потенциале двигателя, а не рассчитывает скорость на подъёме, расход в рейсе или допустимую массу данного автопоезда.

В 2019 году Scania заявляла о возможном сокращении расхода до 2% относительно сопоставимых условий. Слово «до» принципиально: это не гарантированная экономия для каждой компании. Без сопоставления маршрута, массы, температуры, шин и стиля вождения нельзя приписать изменившийся расход исключительно DC13 166. В справочнике мы фиксируем конструктивные отличия и паспортные данные, а экономический результат парка оцениваем по его собственным рейсам.

Конструкция шестицилиндрового двигателя

DC13 166 — рядная шестёрка с четырьмя клапанами на цилиндр. В опубликованной таблице указана последовательность работы цилиндров 1-5-3-6-2-4. Она описывает устройство двигателя и может помочь читать применимое руководство, но не является инструкцией для самостоятельной перестановки трубок или регулировки. Для сборки, обслуживания и диагностики нужны заводские процедуры соответствующего кода и ревизии.

Большой рабочий объём и сравнительно длинный ход поршня 160 мм объясняют, как изготовитель сочетает высокий момент на низких оборотах с грузовым режимом работы. Это инженерное объяснение, а не способ оценить износ поршневой группы по одному параметру. Состояние конкретного мотора проверяют диагностикой, измерениями и историей обслуживания. Нельзя делать вывод о ресурсе только из объёма или расчётной степени сжатия.

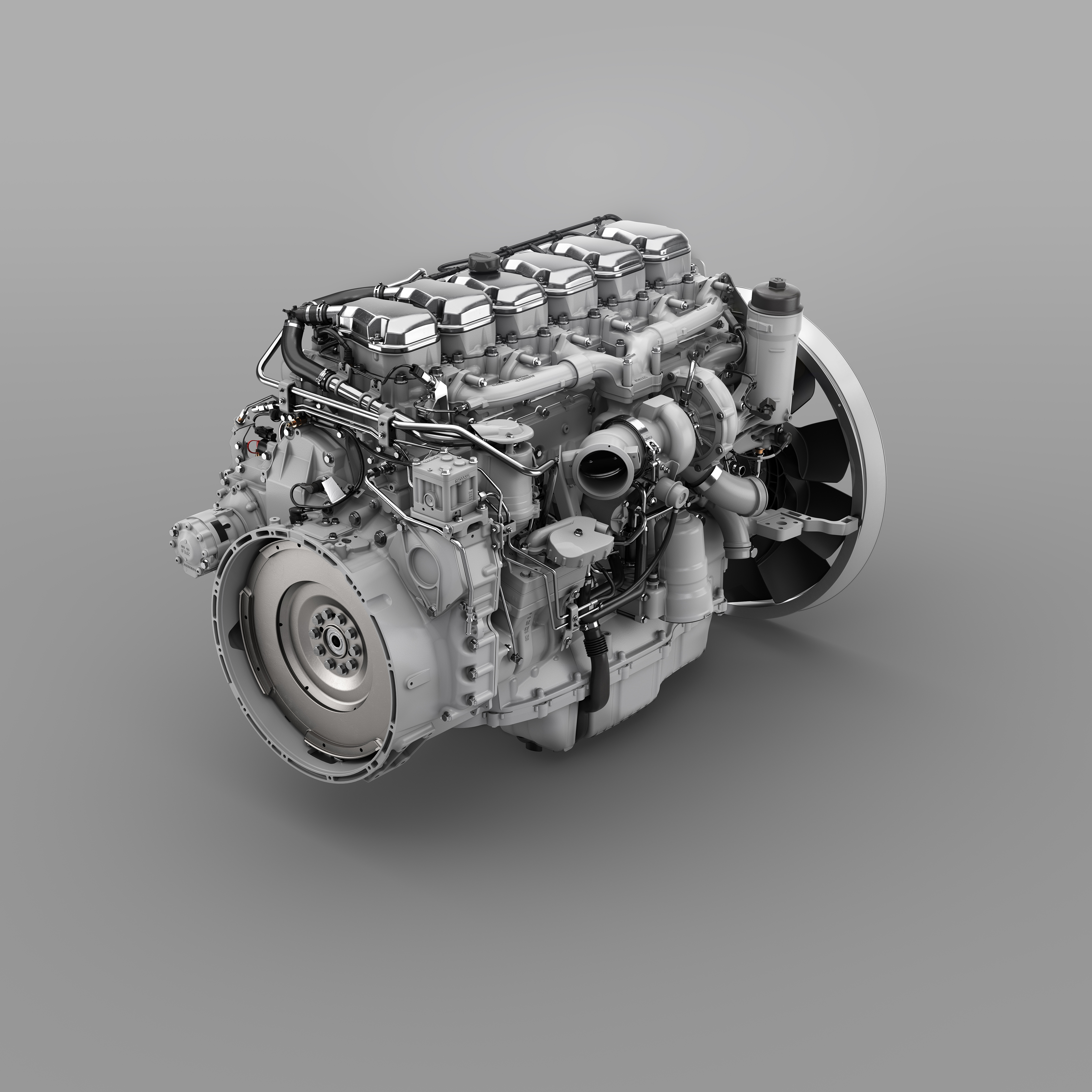

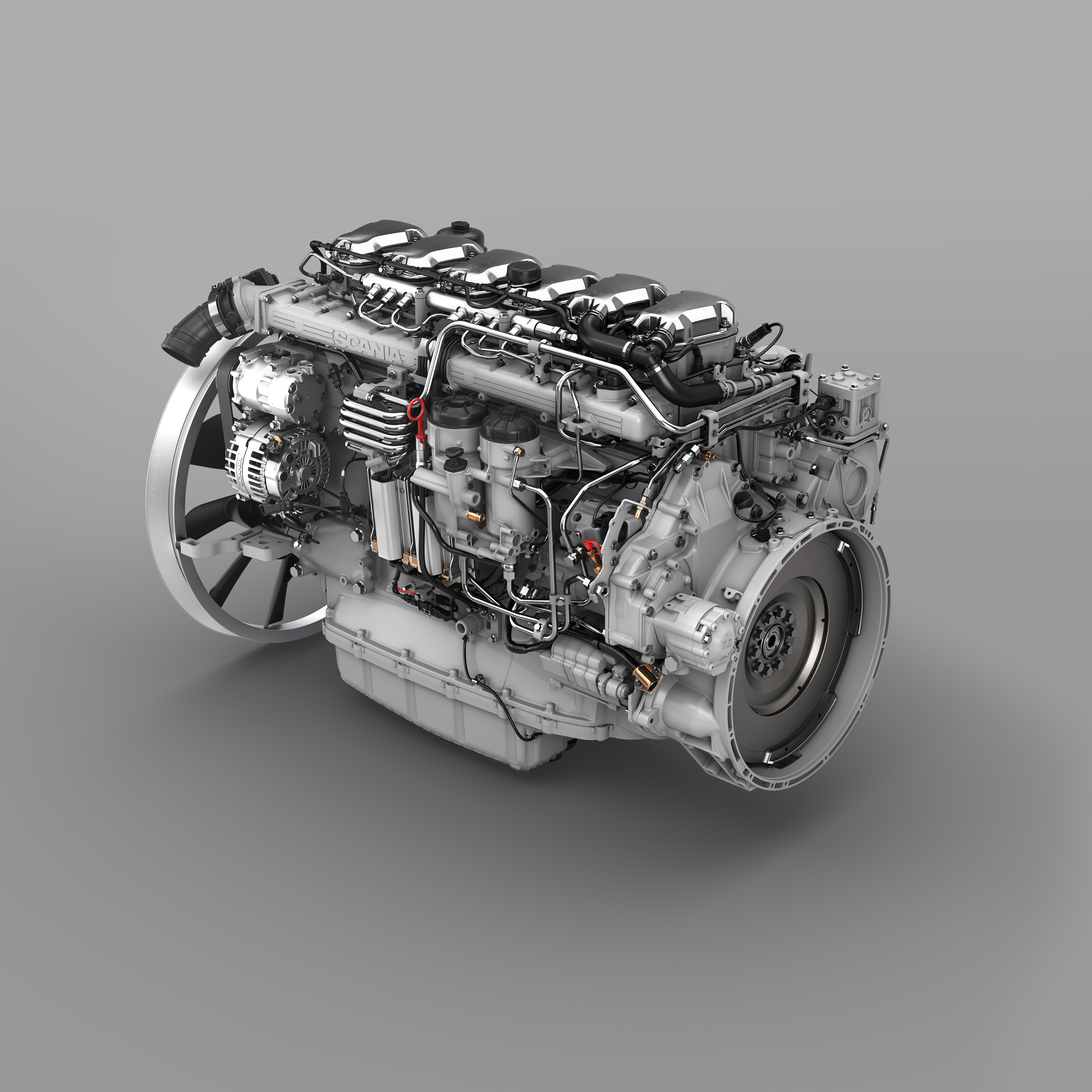

На опубликованном производителем изображении мотор показан целиком: ряд цилиндров, агрегаты навесного оборудования и турбокомпрессор. Иллюстрация позволяет увидеть компоновку, но изображение студийного образца не доказывает размещение каждого шланга и кронштейна под кабиной конкретного R 540. Маршрутизация систем и периферия зависят от комплектации тягача.

Впрыск Scania XPI

Для DC13 166 заводская таблица называет систему впрыска Scania XPI. Это важная граница для каталогов: документы о дизеле DC13 с насос-форсунками или о стационарном моторе нельзя без проверки применять к грузовой версии XPI. У систем различаются компоненты, управление и сервисные процедуры. Даже внутри XPI исполнение форсунки и допустимость замены следует подтверждать по коду двигателя и актуальному каталогу.

Впрыск согласован с запросом водителя, нагрузкой, количеством воздуха и ограничениями по выбросам. Поэтому жалоба «не тянет» не равна диагнозу «форсунки». СТО обычно сначала читает полные события системы управления и фактические параметры, затем по заводскому алгоритму отделяет ограничения подачи топлива от нехватки воздуха, реакции нейтрализации выхлопа или механической проблемы. Владелец машины выигрывает, когда в заявке есть описание обстоятельств и прошлые диагностические результаты.

В системе высокого давления ошибка обращения с трубопроводом может быть опасной. Публичная статья не подменяет инструкции Scania о сбросе давления, чистоте топлива и обращении с соединениями. Если после обслуживания двигатель начал работать иначе, полезно сохранить в истории перечень выполненных операций и установленных деталей, чтобы специалист видел последовательность событий, а не гадал по одному сообщению панели.

Электронное управление

Современный XPI невозможен без электронного управления подачей топлива. Контроллер обрабатывает сигналы датчиков и взаимодействует с системами автомобиля. Пресс-кит 2019 года подтверждает тип топливной системы, однако не публикует точный номер блока управления или его программную версию. Поэтому мы не называем конкретный ECU на основании общего слова «DC13» и не переносим сведения из руководства стационарного двигателя Scania EMS на тягач R 540.

Для диагностики нужен отчет по конкретному автомобилю: коды событий, условия появления, текущие и заданные параметры, версии установленных блоков. При подозрении на сбой электроники сначала проверяют питание, соединения и данные сигналов по заводской процедуре. Замена контроллера по названию семейства двигателя, без проверки конфигурации и калибровки, может не решить исходную проблему.

Электронная система полезна и для эксплуатации парка: её сообщения дают контекст, который можно сохранить рядом с пробегом, симптомами и ремонтом. Но сама запись ошибки не является диагнозом. Один и тот же водительский симптом возникает при разных первопричинах; историю нужно читать вместе с результатами проверок, а не как готовое заключение о детали.

Турбокомпрессор и управление воздухом

Отличительная конструктивная деталь 540-сильного DC13 166 — турбокомпрессор с фиксированной геометрией и шарикоподшипниками. Scania подчёркивала, что этот вариант роднит новый мотор с 500-сильным DC13 165. Фиксированная геометрия не означает, что двигатель работает без управления воздухом: его режим связан с подачей топлива и другими системами. Подшипниковая конструкция не позволяет по звуку или снимку сделать вывод о состоянии конкретной турбины.

При потере тяги специалист сопоставляет давление наддува с заданным значением, оценивает герметичность тракта и считывает события управления. Причина может быть в воздуховоде, датчике, загрязнении, ограничении выхлопа, топливе или самой турбине. Замена самого дорогого компонента без измерений особенно невыгодна в рейсе: простой сохранится, если первичный дефект был в соединении. При обращении к СТО полезно передать, при какой нагрузке и температуре появился симптом.

Выпуск и Euro 6

В пресс-ките Scania для этой линейки указана нейтрализация Scania SCR. Применение SCR означает, что в работе двигателя участвуют системы дозирования реагента и контроля выхлопа. Оно не позволяет считать любую ошибку Euro 6 неисправностью одного датчика: нужны полный код события, обстоятельства и проверка по руководству. Дата и рынок машины определяют, какие именно требования и компоненты относятся к её исполнению.

В таблице DC13 166 также приведена мощность моторного тормоза 242 кВт при 2400 об/мин. Это паспортная точка, а не постоянная мощность торможения на любой передаче и не инструкция для спуска под нагрузкой. Водителю необходимо следовать руководству своего автомобиля с учётом дорожных условий и установленного тормозного оборудования. Нельзя экстраполировать одну цифру на весь диапазон оборотов.

Для обслуживания выхлопной системы особенно важна история: ошибки, фактические параметры, проведённые проверки и заменённые элементы. Похожее предупреждение после двух поездок может возникнуть по разным причинам. Сохранение предыдущих актов и переписки со СТО помогает не повторять необоснованные операции, но не даёт автоматического прогноза поломки.

R 540, S 540 и годы применения

Scania объявила DC13 166 в августе 2019 года, а официальная таблица серии R связывает его с мощностью 540 hp и моментом 2700 Н·м. В собственном сообщении Scania о сравнительных испытаниях упомянуты также R 540 и 540 S с тем же DC13 166. Это подтверждает применение в этих грузовых сериях. Точная дата окончания выпуска каждой модели в использованных источниках не указана.

Фраза «R 540 выпуска 2020 года» всё равно не гарантирует одинаковые коробку, мост, прошивку, нормы рынка и сервисный комплект с машиной следующего года. Даже тягачи одной серии могут отличаться по пакету оборудования. Таблица в этой статье подтверждает характеристики двигателя в опубликованном заводском выпуске 2019 года. При заказе детали или сравнении расхода нужно открыть карточку именно своего тягача.

Грузовая масса также определяется автомобилем и составом автопоезда, а не индексом DC13. Эта статья включена в справочник тяжёлых грузовиков потому, что R 540 и 540 S относятся к магистральному классу; фактическая грузоподъёмность отдельного автомобиля проверяется по его документам. Мотор может использоваться и в другой транспортной задаче, что Scania прямо отмечала при запуске.

Что нельзя переносить с других DC13

Под общим именем DC13 есть двигатели другой мощности, экологического исполнения и назначения. В пресс-материале 2019 года даже внутри линейки Euro 6 сравниваются разные степени мощности; техническая таблица для DC13 162–164 отдельно от DC13 165/166. Если в сети опубликована степень сжатия 23,0:1 для первых трёх, её нельзя присвоить DC13 166: завод для пары 500/540 указывает 21,0:1.

Ещё одна ловушка — изображения выставочного двигателя DC13 Stage V. Stage V обозначает нормы для другого применения и не доказывает, что на грузовом R 540 установлены те же впрыск, выпуск и калибровка. Иллюстрации в этом материале взяты из пресс-галереи, сопровождавшей запуск именно 540-сильной грузовой версии. Даже с ними номера деталей надо сверять по каталогу, а не по форме корпуса на изображении.

После перехода Scania к новым семействам двигателей сравнения становятся ещё рискованнее. Одинаковая мощность «около 540» не делает разные моторы одним исполнением. Для редакции и сервиса правильный ключ — полный код, дата документа, рынок и заводские сведения по машине. Эта дисциплина особенно важна там, где в одной группе автопарка работают несколько поколений R и S.

Обслуживание и подбор деталей

Для заказа форсунки, фильтра, датчика или элемента наддува название «Scania 540» недостаточно. Сначала подтверждают DC13 166 и номер установленного узла, затем сверяют актуальную замену по заводскому каталогу. В пресс-ките приведены 40 л как объём масла, но это справочная строка таблицы двигателя, не готовое указание залить 40 л при любом ТО. Объём заправки, допуск масла и периодичность обслуживания определяют по руководству конкретного автомобиля и сервисным условиям.

Практическая польза карточки парка состоит в том, что сотрудники видят обозначение машины, документы, контакты и историю работ в одном месте. При обращении к профильному СТО данные техники уже доступны в заявке; фото симптомов, диагностический отчёт и переписка о согласовании остаются рядом с обращением. Это уменьшает повторный ввод и потерю контекста для транспортной компании и исполнителя. Платформа не заменяет проверку совместимости по каталогу и не устанавливает диагноз по фото.

Если мотор внезапно ограничил тягу в пути, водитель описывает условия, предупреждения и фактическую точку нахождения машины. Механик дополняет код двигателя и документы, когда они доступны. Профильное СТО оценивает, возможен ли выезд и какие измерения нужны. Не стоит откладывать первое обращение из-за отсутствующей маркировки турбокомпрессора: её можно уточнить после идентификации машины, не назначая заранее дорогую замену.

Частые вопросы

DC13 166 — это любой двигатель Scania на 540 л. с.?

Нет. Код DC13 166 относится к описанному заводом исполнению 2019 года. Мощность сама по себе не подтверждает полный код, рынок и комплектацию конкретной машины. При замене агрегата следует проверить фактически установленный двигатель.

Почему для DC13 встречается степень сжатия 23,0:1?

Заводская таблица 2019 года разделяет ступени. Для DC13 165/166 напечатано 21,0:1, а для другой группы DC13 162–164 — 23,0:1. Смешение колонок даёт ошибку в технической карточке.

Можно ли по графику 2700 Н·м предсказать расход в рейсе?

Нельзя. График показывает паспортную зависимость момента от оборотов, а расход зависит также от машины, нагрузки, маршрута, скорости и условий. Заявление Scania «до 2%» не равно гарантии для любого парка.

Какая электронная система управления стоит на моём R 540?

Использованные пресс-материалы подтверждают электронный впрыск Scania XPI, но не дают номера ECU или версии программы отдельного автомобиля. Эти сведения нужно получать по комплектации и диагностике конкретного тягача.

Источники

Главный первоисточник — Scania, «Scania adds a 540 hp version to its 13-litre engine range», 16.08.2019, особенно техническая таблица на странице 3. Применение в серии R подтверждает Scania UK, R-series specifications; упоминание 540 S — сообщение Scania Deutschland Österreich. Три иллюстрации взяты из официальной пресс-галереи Scania от 16.08.2019, где файлы помечены «Nutzung in Medien». Подписи указывают их назначение; изображения не являются фотографиями ремонта читателя.
