Scania Opticruise: не включаются передачи

Когда у Скания не включаются передачи, для технического разбора нужны точное исполнение Opticruise, показания дисплея и обстоятельства появления жалобы. Одинаковое описание со слов водителя может относиться к разным ситуациям: система показывает невозможность переключения, сообщает о конфигурации блока управления либо отображает ограничение, связанное с отбором мощности. Руководство объясняет эти сообщения отдельно.

В GruzHub можно хранить сведения о технике парка, документы, контакты ответственных и согласования ремонта. Свяжите описание неисправности с нужным тягачом, чтобы сервис работал с его фактическими данными.

Эта статья опирается на первую главу об Opticruise русского полного руководства водителя Scania CV AB, редакция 20101006, печатные страницы 93–117. Она помогает различать документированные обозначения и составить точное обращение к специалисту. Причина неисправности конкретного автомобиля, необходимые детали и результат ремонта по этим сведениям не установлены.

Задача первоначального описания — сохранить наблюдения до их технической оценки. Чем точнее записаны сообщение, режим и состояние индикации, тем меньше оснований подменять фактическую жалобу предположением о неисправном узле.

Применимость: исполнение Opticruise с педалью сцепления

Материал относится только к физически подтверждённому исполнению Opticruise с педалью сцепления и органами управления, описанными в указанной главе руководства. Для применения сведений необходимо установить соответствие рассматриваемого автомобиля этому исполнению. Одного названия Opticruise недостаточно.

Дата 20101006 обозначает редакцию документа. Она не устанавливает год выпуска автомобиля, на котором возникла жалоба. Описание нельзя автоматически переносить на Next Generation 2016, коробки G25/G33/G38, полностью автоматическое сцепление или исполнения из последующих глав руководства.

В рассматриваемом исполнении руководство связывает обычное использование педали сцепления с троганием, остановкой и маневрированием на низкой скорости. Отдельно описан Clutch Mode, при котором сцепление используется при каждом переключении. Следовательно, наличие педали и характер её использования — разные сведения.

Подтверждение применимости должно предшествовать объяснению сообщения. Если известна только марка грузовика, техническое сопоставление остаётся неполным. Фотография органов управления и сведения о наличии педали помогают описать исполнение, но сами по себе не устанавливают причину отказа.

Что делает Opticruise и какие органы управления показаны

На печатной странице 93 Opticruise описана как система автоматического переключения передач в механической коробке. Здесь автоматизировано переключение; источник не описывает рассматриваемую коробку как гидромеханический автомат.

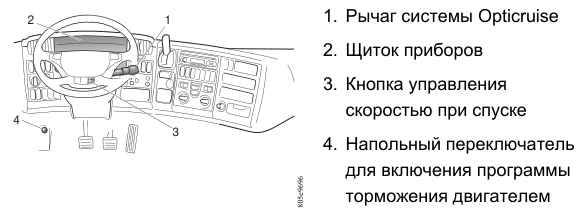

На исходной иллюстрации обозначены рычаг Opticruise, щиток приборов, кнопка управления скоростью при спуске и напольный переключатель программы торможения двигателем. На следующей странице раскрыты элементы рычага: положения R, N и D, программа H, кнопка A/M, обозначения выбора более высокой или низкой передачи и органы управления ретардером.

Выражение «не работает рычаг» объединяет слишком много возможных наблюдений. Для технического обращения полезнее указать, какой именно элемент использовался и какое показание появилось на дисплее. Положение органа управления и отображаемое состояние системы следует записывать отдельно.

Также нельзя выводить состав ремонта из того, какой орган управления водитель использовал перед появлением сообщения. Последовательность событий важна для описания жалобы, однако совпадение по времени ещё не устанавливает причину. В обращении следует сохранять эту последовательность как наблюдение, не превращая её в утверждение о повреждении детали.

N, D, R, A, M и H обозначают разные вещи

В рассматриваемом руководстве R означает задний ход, N — нейтраль, D — движение. Кнопка A/M предназначена для выбора автоматического или ручного режима. Буква H относится к программе движения на подъём, Hill. На дисплее A и M обозначают соответственно автоматический и ручной режимы.

На печатной странице 96 отдельно отмечена возможность случайно нажать кнопку A/M при отведении рычага от рулевого колеса. Такое нажатие изменяет режим. Это документированный контекст для разбора расхождения между ожидаемым поведением системы и фактической индикацией.

Перечисленные буквы не образуют единый ряд передач. R, N и D следует отличать от режима A или M и программы H. Запись «стоит D» сообщает о положении управления, но не заменяет запись режима и номера включённой передачи.

Если обстоятельства нажатия кнопки неизвестны, нельзя объявлять случайное переключение режима установленной причиной. Примечание руководства объясняет возможный контекст, а не доказывает, что именно он имел место. Для обращения достаточно точно записать видимую букву и известные действия перед появлением жалобы, сохранив неизвестные обстоятельства без догадок.

Текущая передача, следующая передача и постоянная индикация

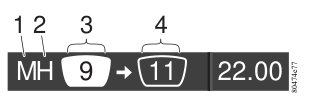

На печатных страницах 96–97 руководство различает четыре позиции дисплея: режим A или M, индикатор программы, включённую передачу и следующую передачу. Приведённый рисунок показывает ручной режим. Отображение следующей передачи в автоматическом режиме описано как настройка, которую может выполнить мастерская Scania.

Число в поле следующей передачи нельзя считать подтверждением включения этой передачи. Аналогично выбор положения D и постоянная цифра передачи — разные сведения. В описании жалобы нужно сохранить, где находилось число и каким было его отображение.

Если фотография показывает только часть дисплея, она не позволяет восстановить все остальные поля. Отсутствующее на снимке обозначение нельзя считать отсутствовавшим на приборе. Неизвестно также, была ли цифра постоянной, если имеется лишь отдельный кадр без такого наблюдения водителя.

Поэтому полезно разделять фотографию и пояснение к ней: снимок передаёт видимые обозначения, а запись водителя — замеченный характер индикации. Такое разделение сохраняет факты и не выдаёт предполагаемый предвыбор за фактически включённую передачу.

Clutch Down и Clutch Up отличаются от Clutch Mode

На печатной странице 97 Clutch down объясняется как указание нажать педаль сцепления, а Clutch up — как указание отпустить её. В режиме C также предусмотрено текстовое указание, связанное с переключением передач. Это отдельные сообщения с собственным смыслом.

Clutch Mode обозначает режим ручного переключения, при котором педаль сцепления используется для каждого переключения, а режим движения должен быть M. На страницах 116–117 руководство рассматривает появление этого сообщения вследствие неисправности. Там же указана возможность программирования автомобиля для работы только с использованием сцепления в Clutch Mode.

Слова о сцеплении на дисплее не являются диагнозом механического состояния сцепления. Clutch down, Clutch up и Clutch Mode нельзя объединять в общее сообщение «ошибка сцепления»: при таком сокращении теряется различие между указанием и режимом работы.

Для технического обращения нужны точный текст, буква режима и обстоятельства появления. Если на дисплее используется русская формулировка, её следует сохранить без самостоятельной замены на похожее английское сообщение. Фотография помогает удержать исходное написание.

Упоминание настройки Clutch Mode также нельзя использовать как объяснение любого его появления. В конкретном случае история настройки может быть неизвестна. Приведённые сведения позволяют различить значения сообщений, но не определить, связано ли наблюдение с неисправностью или установленной конфигурацией автомобиля. Это предмет проверки специалистом, а не вывод из одного слова на дисплее.

PTO EG, Locked gear: ограничение при отборе мощности

На печатной странице 98 сообщение PTO EG, Locked gear связано с попыткой трогания при включённом отборе мощности с приводом от коробки передач. Руководство указывает, что после этого переключения передач не допускаются.

В том же перечне описана индикация верхней и нижней ступени делителя при включённом отборе мощности. Таким образом, источник отдельно связывает часть показаний с работой отбора мощности. Полный текст сообщения имеет значение: часть PTO EG нельзя опускать при передаче жалобы.

Это документированный контекст ограничения переключений, а не автоматическое доказательство повреждения коробки. Вместе с тем сообщение не подтверждает исправность автомобиля в целом. Оно объясняет обозначенное состояние в пределах рассматриваемого исполнения.

В обращении следует записать сообщение полностью и указать известное состояние отбора мощности в момент события. Если оно не установлено, корректная запись — «состояние не подтверждено», а не предположение о включённом оборудовании. Присутствие оборудования на автомобиле само по себе не сообщает, было ли оно задействовано.

Сокращение сообщения до Locked gear создаёт риск смешения с самостоятельным предупреждением Locked Gear, которому руководство даёт другое объяснение. Поэтому даже похожие слова нужно сохранять вместе с их контекстом.

Описание предназначено для разбора уже наблюдавшейся ситуации. Оно не задаёт способ снятия ограничения и не предлагает действия для проверки переключения на автомобиле. Выбор технических действий требует оценки его фактического состояния.

Locked Gear: состояние переключения, а не название неисправной детали

Самостоятельное сообщение Locked Gear на печатной странице 98 означает невозможность переключения передач. В разделе предупреждений на страницах 116–117 руководство вновь рассматривает это сообщение и указывает на обращение к станции технического обслуживания Scania для определения и устранения неисправности.

Locked Gear описывает ограничение работы системы. Config. Error относится к конфигурации блока управления. Объяснение второго сообщения нельзя переносить на первое, даже если оба сопровождаются жалобой «не включаются передачи».

Для обращения важны полный текст, отображаемая включённая передача, предупреждающий символ и код, если они были видны. Если часть сведений отсутствует, её не нужно восстанавливать по аналогии с другим случаем. Например, известное сообщение не позволяет самостоятельно добавить к нему предполагаемый код.

Следует также отличать сообщение о невозможности переключения от ожидания водителя, что система должна была выбрать другую передачу. Источник даёт значение конкретного предупреждения; субъективное описание поведения требует отдельного уточнения.

Эта статья объясняет термин, но не превращает его в разрешение продолжать движение. Практическое решение по автомобилю должно опираться на техническую оценку его состояния, а причина ограничения — на результаты диагностики.

Config. Error: конфигурация блока управления

На печатной странице 98 Config. Error объясняется отсутствием настройки конфигурации блока управления. В качестве примера руководство приводит подключение неправильного блока. Указанное направление обращения — мастерская Scania для изменения конфигурации.

Если история неизвестна, это остаётся неизвестным фактом. Нельзя заполнять пробел утверждением о «чужом блоке» или о неправильной прошивке: таких выводов предоставленные материалы не содержат.

В статье также нет номеров подходящих блоков, таблицы совместимости или условий подбора компонентов. Поэтому технически точное обращение начинается с сохранения сообщения и фактических данных об автомобиле, а не с заранее выбранной детали.

Недостаток воздуха: только подтверждённый контекст

На печатной странице 109 недостаточное давление воздуха упоминается в описании запуска двигателя, связанном с использованием педали сцепления. Это конкретный контекст источника. Приведённый фрагмент не устанавливает численную норму давления для диагностики жалобы «не включаются передачи».

В обращении полезнее передать фактические показания и предупреждения, чем сразу писать «передача не включается из-за воздуха». Первая запись сохраняет наблюдение; вторая уже содержит причинный вывод, который ещё нужно подтвердить.

Если имеется фотография приборов, следует указать, когда она была сделана относительно появления жалобы. Показание на другом этапе не заменяет сведения о моменте события. Если одновременность неизвестна, её нельзя подразумевать.

Оценку достаточности давления необходимо отличать от самого наблюдаемого значения. Для оценки нужны технические данные, применимые к конкретному автомобилю, и проверка соответствующего состояния.

Упоминание воздуха в руководстве поэтому оправдывает сохранение контекста, но не назначение ремонта пневмосистемы. Оно не подтверждает неисправность определённого компонента и не исключает другие причины, которые могут быть установлены только при диагностике.

Нагрузка и ускорение влияют на выбор передачи

На печатных страницах 109–110 указано, что Opticruise переключает передачи в зависимости от нагрузки на двигатель и ускорения. При высокой нагрузке система выбирает передачу, увеличивающую частоту вращения двигателя; при низкой — уменьшающую её. В автоматическом режиме также учитывается включение программы H.

Выбор непривычной передачи и невозможность включения передачи — разные описания. Первое может отражать отличие алгоритма от ожидания водителя; второе требует уточнения фактической индикации и событий. Одного впечатления о «неправильном переключении» недостаточно для диагноза.

В обращении следует уточнить, что именно наблюдалось: отображалась другая передача, не произошло ожидаемое переключение или появилось конкретное предупреждение. При этом нельзя по отсутствию предупреждения самостоятельно объявить систему исправной.

Сведения о грузе, режиме и программе полезны, если они действительно известны. Не нужно приписывать автомобилю подвижный груз, высокую нагрузку или включённую H ради удобного объяснения.

Источник описывает факторы выбора передачи, но не даёт по ним готового заключения о конкретном отказе. Такое разделение позволяет обсуждать документированный алгоритм отдельно от причин жалобы, которые ещё предстоит установить.

Диагностические сведения: сообщение, код, система и контекст

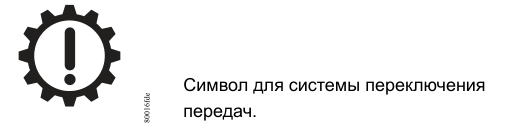

На печатной странице 93 руководство сообщает, что неисправности Opticruise обычно приводят к ухудшению характеристик и работоспособности, а при их наличии генерируются коды. На странице 116 показан предупреждающий символ системы переключения передач и указано отображение кода на дисплее.

В использованных фрагментах нет численных расшифровок кодов. Символ обозначает систему; он не называет конкретную неисправную деталь. Поэтому статья не присваивает кодам значения и не связывает изображение предупреждения с заранее выбранным ремонтом.

Для обращения полезно сохранить:

Перечень помогает собрать исходные данные, но не является диагностической процедурой. Каждое поле заполняется только известными сведениями. Отсутствующий код не следует заменять похожим номером из другого автомобиля или обсуждения.

Название системы и контекст нужно сохранять рядом с кодом. Иначе отдельное число теряет часть информации, необходимой для его последующей проверки по применимому источнику.

Также важно различать слова водителя и записанное специалистом заключение. Жалоба описывает наблюдение; диагноз должен опираться на результаты проверки. В представленном материале таких результатов нет, поэтому причина, состав работ и необходимые компоненты остаются неустановленными.

Контроль ремонта: связь результата с исходной жалобой

Контроль результата начинается с сохранённого описания исходной проблемы. Если обращение касалось Locked Gear, Config. Error или Clutch Mode, в документах важно отразить именно это сообщение, сопутствующую индикацию и известные обстоятельства. Общее выражение «ремонт коробки» не объясняет, какую жалобу разбирали.

Если предметом работ была конфигурация, документы должны объяснять выполненные действия с конфигурацией. Если установлена другая неисправность, её связь с жалобой должна следовать из результатов диагностики. Название заменённой детали само по себе не раскрывает эту связь.

В исходных сведениях нет заказ-наряда, подтверждённого диагноза, перечня заменённых деталей или результата ремонта. Поэтому нельзя добавлять в статью историю успешного восстановления либо утверждать, что определённая операция решила проблему.

Материал позволяет подготовить технически точное описание и вопросы к итоговым документам. Подтверждение ремонта остаётся за фактическими материалами по конкретному автомобилю, а не за общим объяснением сообщения из руководства.

Смежные материалы: Scania G440: снятие КПП и роль небольших деталей крепления, Пневмосистема Scania R440: компрессор, осушитель и клапаны на примере обращения. Процедуры и применимость разных моделей не взаимозаменяемы.

Частые вопросы

Для каких автомобилей применима статья?

Только для физически подтверждённого исполнения Opticruise с педалью сцепления и соответствующими органами управления, описанными на печатных страницах 93–117 указанной главы. Название системы и дата руководства не подтверждают применимость сами по себе.

Opticruise здесь — гидромеханический автомат?

Источник описывает систему автоматического переключения передач в механической коробке. Это относится к рассматриваемому исполнению.

Clutch Mode доказывает поломку сцепления?

Нет. Сообщение обозначает режим с использованием педали сцепления при каждом переключении. Руководство рассматривает его в контексте неисправности и отдельно указывает возможность настройки автомобиля для такого режима. Причина появления требует проверки.

PTO EG, Locked gear и Locked Gear — одно сообщение?

В руководстве они объясняются отдельно. Составное сообщение PTO EG, Locked gear связано с включённым отбором мощности с приводом от коробки передач. Самостоятельное Locked Gear означает невозможность переключения.

Нужно ли менять ECU при Config. Error?

Необходимость замены из сообщения не следует. Руководство связывает его с отсутствием настройки конфигурации блока управления и направляет в мастерскую Scania.

Можно ли определить неисправную деталь по предупреждающему символу?

По приведённым сведениям — нет. Символ обозначает систему переключения передач. Для вывода о конкретной детали нужны результаты диагностики.

Источники

• Scania CV AB. Полное руководство водителя, русский язык, редакция 20101006. Использованы фрагменты первой главы об Opticruise в пределах печатных страниц 93–117.
• Печатные страницы 93–98, PDF-страницы 105–110: описание системы, органы управления, поля дисплея и значения сообщений.
• Печатные страницы 108–110, PDF-страницы 120–122: постоянная индикация нейтрали и передачи трогания, контекст недостаточного воздуха, влияние нагрузки и ускорения.
• Печатные страницы 116–117, PDF-страницы 128–129: предупреждающий символ, отображение кода, контекст Clutch Mode и Locked Gear.
• Иллюстрации: фрагменты печатных страниц 93, 96 и 116 того же руководства.
