Scania: низкое давление масла и контроль уровня

Сообщение о низком давлении масла Scania может относиться к показанию прибора, предупреждающей лампе или сообщению на дисплее. Чтобы правильно понять событие, сначала нужно определить, какой параметр показывает панель: давление масла или его уровень. В русском полном руководстве водителя Scania CV AB редакции 20101006 эти сигналы описаны отдельно и имеют разные значения.

В GruzHub можно хранить сведения о технике парка, документы, контакты сервиса и согласования ремонта. Сохраните предупреждение и результат технической проверки в истории конкретного тягача.

Ниже рассмотрены приборный щиток, предупреждения и порядок проверки масла из этой редакции руководства. Указания относятся к представленным в ней исполнениям приборов и двигателям. Их нельзя автоматически переносить на все DC13, DC16, автомобили Euro 6 или Scania Next Generation. Для конкретного автомобиля применимость процедуры и технических данных необходимо сопоставлять с его руководством.

Какие приборы показаны на схеме щитка

В схеме приборного щитка указатель частоты вращения двигателя и давления масла обозначен позицией 4. Дисплей имеет номер 7, индикаторы и контрольные лампы — номер 5. Указатель температуры охлаждающей жидкости расположен отдельно и обозначен номером 8. Такая нумерация позволяет сопоставить описание водителя с конкретным элементом панели.

При фиксации события следует различать показание указателя, световой сигнал и текстовое сообщение. Это три формы представления информации. Например, численное показание давления и цвет контрольной лампы нужно записывать отдельно: одно не заменяет другое и не передает всех обстоятельств наблюдения.

Фраза «загорелось масло» недостаточно точна для технического описания. Она не сообщает, какой символ появился, каким цветом он горел и сопровождался ли текстом на дисплее. Более полезная запись содержит вид индикации и момент ее появления: при пуске либо во время движения.

Показание температуры охлаждающей жидкости относится к отдельному параметру. Его можно сохранить как дополнительное наблюдение, но по нему нельзя прочитать значение масляного предупреждения или определить его причину.

Чем контроль уровня отличается от контроля давления

Уровень масла оценивают относительно предусмотренного диапазона. В описанном руководстве для этого используются горизонтальная шкала дисплея и риски контрольного щупа. Давление масла имеет собственную индикацию и отдельные предупреждения. Поэтому результат проверки уровня отвечает только на вопрос о положении уровня, а не о достаточности давления.

Если масло находится между рисками щупа, это подтверждает соответствие уровня указанному диапазону при соблюдении условий проверки. Такой результат не позволяет заключить, что предупреждение о давлении было ошибочным, и не устанавливает исправность какого-либо узла двигателя.

Обратная подмена также неверна. Желтый сигнал уровня не является сообщением о давлении ниже определенного значения. Его смысл раскрывается в разделе об уровне, где предусмотрены как слишком низкое, так и слишком высокое положение масла.

Различие важно и при решении о доливе. Основание для него связано с проверенным уровнем и указанием руководства. Само наличие масляного предупреждения не определяет необходимое количество масла и не подтверждает, что долив устранит причину события. Причины недостаточного давления в рассматриваемых разделах не перечислены.

Символ давления и желтый порог ниже 1 бар

В разделе контрольных ламп обозначение 80036435 связано с давлением масла, а 8046a293 — с его уровнем. При сопоставлении с панелью нужно учитывать изображение символа вместе с цветом. Эти признаки позволяют обратиться к нужной формулировке руководства.

Для желтого предупреждения о давлении указано условие: давление масла в двигателе ниже 1 бар. Это конкретный порог описанной индикации. Он объясняет значение желтого сигнала в данной книге, но не задает универсальное рабочее давление для всех двигателей и режимов.

Из этого значения нельзя вывести норму на холостом ходу, при другой частоте вращения или при определенной температуре масла. В рассматриваемых страницах нет соответствующей таблицы. Также превышение порога желтой лампы само по себе не является подтверждением исправности двигателя.

Если имеется численное показание указателя, в записи события следует сохранить само значение и известные обстоятельства его наблюдения. При этом описание показания нужно отделять от оценки: число можно зафиксировать, но признать его нормальным или ненормальным можно только по применимым техническим данным.

Условия срабатывания предупреждения и условия технической проверки имеют разное назначение. Первые помогают прочитать панель, вторые нужны для оценки измерения. Подстановка порога лампы вместо отсутствующей рабочей нормы создает необоснованный вывод, даже если используемое число взято из руководства.

Красное предупреждение о давлении при движении

Для красного предупреждения о давлении при движении руководство дает прямое указание: немедленно остановиться, заглушить двигатель и проверить уровень масла. Причина срочности сформулирована в книге: недостаточное давление может привести к быстрой поломке автомобиля.

В этой формулировке важны все признаки события. Речь идет о символе давления, красном цвете и появлении во время движения. Сокращенная запись «красная лампа» теряет часть информации, необходимой для сопоставления с руководством.

Проверка уровня входит в указанную последовательность действий после выключения двигателя. Ее следует выполнять с учетом требований соответствующего раздела: автомобиль должен находиться на ровной горизонтальной площадке, а перед проверкой щупом после остановки двигателя нужно выдержать восемь минут.

Полученный результат необходимо описать буквально: между рисками, ниже нижней риски либо выше верхней. Это сведения об уровне. Они не устанавливают источник недостаточного давления и не дают основания списать красный сигнал на датчик.

Рассматриваемое указание не предусматривает повторного пуска или повышения оборотов для наблюдения за лампой. Наличие масла на щупе также не является разрешением продолжать такую проверку работающим двигателем.

Для последующего технического разбора достаточно сохранить исходную индикацию и результат правильно выполненного контроля уровня. Название неисправной детали должно появляться в описании только при наличии подтверждающей проверки, а не как объяснение самого факта красного предупреждения.

Как читать желтое и красное предупреждения об уровне

Для уровня моторного масла руководство предусматривает другую логику. Желтый свет означает, что уровень слишком высокий или слишком низкий. Красный свет означает слишком низкий уровень. Поэтому желтый цвет не определяет направление отклонения: его нужно уточнить проверкой.

Это существенная особенность перед доливом. Если предупреждение связано с высоким уровнем, добавление масла не соответствует его смыслу. Решение нельзя принимать только по цвету или по общему названию символа; нужен результат предусмотренного контроля.

В разделе электронной проверки отдельно сказано, что предупреждающий символ высокого или низкого уровня загорается только при пуске, но не при движении. Эта особенность относится к описанной системе. Отсутствие такого символа во время движения нельзя считать результатом проверки количества масла.

Не следует также объединять оба красных предупреждения в одну формулировку. Красный уровень означает слишком низкий уровень, а красное давление при движении сопровождается отдельным указанием об остановке и выключении двигателя. Значение сигнала определяется не одним цветом, а сочетанием цвета и символа.

Электронная проверка через Start-up check

Руководство объясняет, когда электронное показание уровня считается правильным: все масло должно стечь в поддон. Поэтому снимать показание с дисплея лучше перед троганием. Дополнительное обязательное условие — ровная горизонтальная площадка.

Порядок обращения к меню описан так:

1. Повернуть ключ стартера в положение для движения.
2. Нажать кнопку INFO и выбрать Settings.
3. Открыть Start-up check.
4. Считать уровень по горизонтальной шкале.

Эта последовательность относится к управлению дисплеем описанного исполнения. Поворот ключа в указанное положение не следует пересказывать как отдельное требование запустить двигатель: в процедуре проверки уровня такого шага нет.

После включения зажигания текущий уровень показывается до достижения скорости 10 км/ч. Значение относится к продолжительности отображения информации на дисплее. Оно не задает скорость проверки давления и не определяет допустимый режим при масляном предупреждении.

Положение автомобиля и стекание масла нужно учитывать при сопоставлении результатов. Если неизвестно, стояла ли машина горизонтально и были ли соблюдены условия проверки, это ограничение следует сохранить рядом с показанием.

Шкала показывает уровень, а не давление. Ее положение нельзя переводить в бары или использовать для оценки состояния масляного насоса. Электронная проверка дает предусмотренные системой сведения о количестве масла; остальные технические выводы требуют собственных оснований.

К какому датчику относится Sensor faulty

Сообщение Sensor faulty, переведенное как «Датчик неисправен», приведено в разделе электронной проверки уровня. На печатной странице 366 оно прямо связано с датчиком уровня масла. Использовать эту надпись как указание на неисправность датчика давления неправильно.

Сообщение помогает определить, к какой системе относится зарегистрированная неисправность. При этом оно не устанавливает фактическое положение уровня. Для проверки количества масла руководство предусматривает контрольный щуп и описывает необходимые условия его использования.

Если вместе с Sensor faulty наблюдалось другое предупреждение, в записи следует сохранить оба события. Надпись относится к датчику уровня; другой сигнал нужно расшифровывать по его собственному символу, цвету и моменту появления. Совпадение по времени не подтверждает единую причину.

В рассматриваемом разделе нет процедуры проверки электрической цепи, разъемов или самого датчика. Поэтому по этой странице нельзя назначить конкретный ремонт, указать неисправный контакт или обосновать замену детали. Также она не содержит способа устранить сообщение отключением датчика.

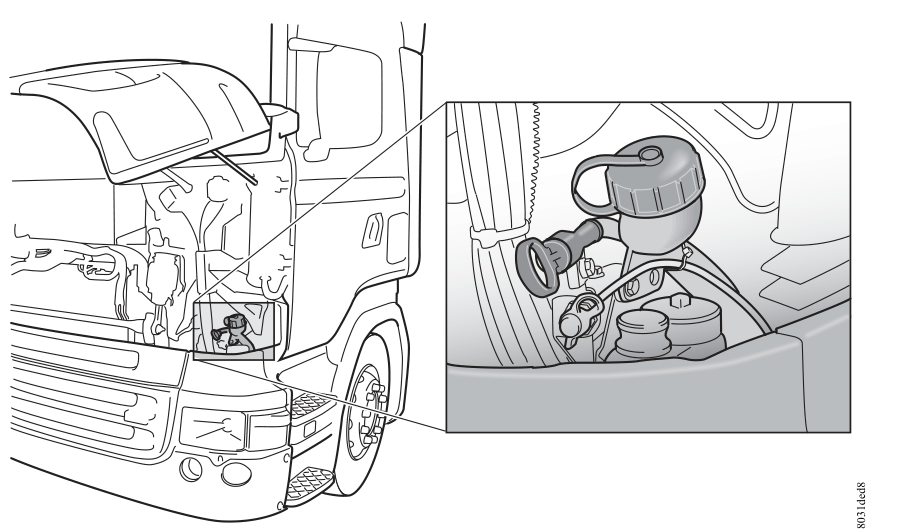

Проверка уровня контрольным щупом

В разделе о топливе и смазочных материалах приведена проверка контрольным щупом. Автомобиль должен стоять на ровной горизонтальной площадке. После остановки двигателя перед проверкой необходимо подождать восемь минут.

Уровень должен находиться между верхней и нижней рисками. Руководство отдельно предписывает не доливать моторное масло, пока уровень не опустится ниже нижней риски. Следовательно, положение ниже верхней отметки само по себе не является основанием для долива.

Еще одно примечание касается положения щупа: при опускании в картер двигателя его нужно обязательно поворачивать, чтобы он занял правильное положение. Это часть процедуры, а не дополнительная рекомендация по устранению предупреждения.

Результат удобно описывать относительно обеих рисок. Запись «масло есть» не показывает, соответствует ли уровень предусмотренному диапазону. Запись «ниже максимума» тоже неполна для решения о доливе, поскольку не сообщает положение относительно нижней отметки.

При сравнении со шкалой дисплея следует учитывать условия обоих наблюдений. Электронное показание и результат щупа, полученные в разное время или при разном положении автомобиля, нельзя представлять как два измерения в одинаковых условиях.

Если результаты расходятся, сам факт расхождения можно зафиксировать. Он еще не определяет, какой компонент неисправен. Для объяснения нужны дополнительные подтвержденные сведения; в приведенной процедуре такого диагноза нет.

Объем между рисками и его правильное применение

На печатной странице 892 руководства указана приблизительная разница количества масла между максимальным и минимальным уровнем для перечисленных двигателей.

Назначение таблицы ограничено диапазоном между отметками щупа. Это не полная заправочная емкость двигателя и не готовая величина долива при загоревшейся лампе. Во всех строках сохранено слово «примерно»: превращать эти данные в точные значения нельзя.

Одного рабочего объема недостаточно, чтобы распространить эту таблицу на все современные двигатели Scania. Из нее нельзя получить сведения об иной конструкции щупа, другой заправочной емкости или другом поколении автомобиля. Таблица дает только указанные в книге приблизительные величины.

Долив и требования к моторному маслу

Если долив необходим, руководство предписывает использовать масло той же марки, которое используется на автомобиле. Оно также прямо запрещает добавлять присадки в моторное масло. Эти указания относятся к обращению с маслом и не являются рецептом устранения неизвестной причины низкого давления.

Условия в правой колонке имеют значение. Для Euro 4, NST и NLT формулировка связана с полными интервалами замены; ее не следует сокращать до утверждения об универсальной совместимости масла со всеми автомобилями марки.

В рассматриваемых разделах нет требований для Euro 6, назначения вязкости или перечня современных продуктов. Они также не задают фиксированный пробег либо срок между заменами. За дополнительными сведениями о моторном масле и интервалах руководство направляет на станцию технического обслуживания Scania.

Перед выбором масла нужно установить применимые требования автомобиля и подтвержденные сведения об уже используемом продукте. Если эти сведения неизвестны, их нельзя заменять предположением по цвету масла, названию марки автомобиля или самому факту предупреждения на панели.

Что можно установить по истории обслуживания

Документы о замене масла и фильтра помогают восстановить последовательность событий. В техническом описании полезны дата работ, запись об использованном масле и перечень подтвержденных операций. Эти сведения позволяют понять, что известно об обслуживании до появления предупреждения.

Если сигнал возник после замены, последовательность нужно сохранить именно как последовательность. Она еще не доказывает ошибку при выполнении работ, неисправность фильтра или повреждение двигателя. Для перехода от временной связи к причине нужны результаты проверки.

Рассматриваемые страницы не содержат процедур диагностики масляного насоса, вкладышей или фильтра. Поэтому на их основании нельзя составить достоверную таблицу «симптом — неисправная деталь» либо назначить замену конкретного узла.

Как оформить результат технического разбора

Понятное описание строится из последовательных, но самостоятельных сведений. Сначала фиксируют автомобиль и применимое исполнение приборов. Затем описывают событие на панели: символ, цвет, момент появления, численное показание или точный текст сообщения. После этого приводят результат контроля уровня и условия его выполнения.

Для передачи информации полезен короткий перечень:

• Какая индикация наблюдалась и когда она появилась.
• Что было показано на дисплее или указателе.
• Где находился уровень относительно рисок щупа.
• Были ли соблюдены требования к площадке и ожиданию.
• Какие сведения об обслуживании подтверждены.
• Какие проверки выполнены и что именно ими установлено.

Неизвестные обстоятельства следует оставлять неизвестными. Если водитель не запомнил символ, нельзя выбирать его по наиболее удобному объяснению. Если нет результата измерения давления, нельзя заменять его положением уровня на щупе. Если причина названа предположительно, в тексте она должна сохранять этот статус.

Рассказ о похожем случае на форуме может содержать чужое наблюдение, но не подтверждает причину события на другом автомобиле. Совпадение симптомов не позволяет переносить название неисправной детали в итоговое заключение.

Оценка давления требует применимых технических данных и результатов соответствующей проверки. Рассматриваемые разделы руководства помогают прочитать индикацию и правильно проконтролировать уровень, но не дают процедуры установления всех возможных причин недостаточного давления. Подтвержденный итог должен опираться на выполненную проверку; при отсутствии такого основания корректно описывать наблюдение, сохраняя его технические пределы.

Смежные материалы: Двигатель Scania DC13 166 на R 540: характеристики и устройство Euro 6, Scania греется: радиатор, патрубки и система охлаждения. Процедуры и применимость разных моделей не взаимозаменяемы.

Частые вопросы

Порог ниже 1 бар — рабочая норма для любой Scania?

Нет. В выбранном руководстве он описывает условие жёлтого предупреждения. Рабочее давление конкретного двигателя оценивают по применимым техническим данным и условиям проверки, а не по одному порогу лампы.

Sensor faulty означает неисправность датчика давления?

В разделе проверки уровня выбранного руководства это сообщение относится к датчику уровня масла. Оно не устанавливает причину другого предупреждения о давлении.

Нормальный уровень на щупе исключает низкое давление?

Нет. Уровень и давление — разные параметры. Результат контроля уровня не является измерением давления и не подтверждает ошибочность красного сигнала.

Можно ли перезапускать двигатель, чтобы проверить красную лампу?

Для красного предупреждения о давлении при движении источник требует остановки и выключения двигателя. Он не даёт разрешения повторять пуск или повышать обороты для такой проверки.
