Renault Premium DXi11: давление воздуха, APM и контуры

Что скрывается за жалобой «не набирает воздух»

Для Renault Premium DXi11 эта жалоба требует уточнения состояния: запас почти не увеличивается, появляется и затем убывает либо восстанавливается, но предупреждение сохраняется. Здесь различаются недостаточное накопление, потеря накопленного воздуха и неисправность, о которой сообщает электроника. Название APM само по себе не связывает эти состояния с одной причиной: одинаковая формулировка водителя может описывать разные процессы.

Модельная основа — операторское руководство Premium DXi11 NE1/3926GB, издание 06-2005. Его сведения не распространяются автоматически на другие Premium, Magnum, T или C. Дальнейшие объяснения механизмов относятся к общей технической аналитике; примеры обозначены как условные. Они раскрывают логику профессиональной диагностики, а не устанавливают дефект конкретного автомобиля.

Если данные парка, документы, контакты и согласования уже хранятся в GruzHub, откройте обращение по автомобилю, чтобы использовать сохранённый контекст его обслуживания.

Предмет разбора — связь между давлением, состоянием контуров и предупреждениями. Она позволяет отличить работу источника воздуха от сохранения запаса, а подготовку воздуха — от электронного управления торможением. Это существенно для выбора решения: замена элемента оправданна, когда объяснено его участие в обнаруженном нарушении.

Панель: давление и предупреждение отвечают на разные вопросы

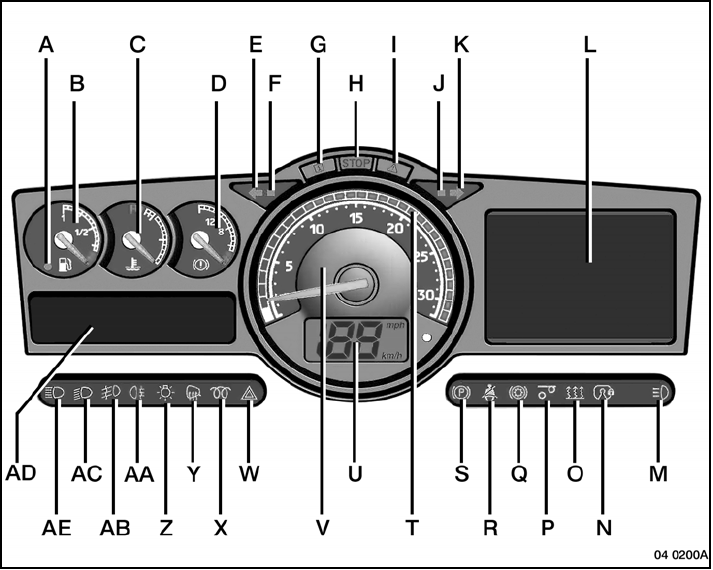

В книге D — барометр, L — многофункциональный дисплей, H — предупреждение немедленной остановки, I — сервисная индикация.

Показание прибора характеризует наблюдаемое давление. Сообщение характеризует распознанное системой состояние. Поэтому сведения «показание выросло» и «предупреждение исчезло» имеют разный технический смысл. Первое описывает изменение величины, второе — изменение индикации. Ни одно по отдельности не раскрывает причину первоначальной жалобы.

Различается и направление изменения. Одинаковое положение указателя может наблюдаться при пополнении запаса и при его уменьшении. Для специалиста эти картины противоположны: в одной поступление преобладает над убылью, в другой баланс складывается иначе. Фотография панели без контекста сохраняет показание, но теряет направление процесса.

Уровень предупреждения определяет серьёзность сообщения, однако не заменяет локализацию неисправности. Разговорное «горит воздух» объединяет прибор, символ и сигнал опасности, хотя каждый добавляет отдельную информацию. Точное описание панели нужно для разделения этих значений: что показано, какое состояние обозначено и насколько серьёзное предупреждение сопровождает его.

G13: почему один символ не выбирает деталь

В рассматриваемой книге G13 относится к недостаточному давлению воздуха и неисправности EBS; G14/G15 различают полуприцеп и тягач.

Двойное назначение создаёт принципиальную развилку. Требуется определить, сообщает ли система о недостаточном запасе, об электронном регулировании торможения или о сочетании проблем. Давление и состояние EBS связаны общей задачей торможения, но не становятся одной диагностической величиной. Рост показания не исключает самостоятельного электронного нарушения.

Из этого следует различие между симптомом и предметом замены. Значок относится к языку панели; картридж, управляющий узел и соединение относятся к оборудованию. Переход от первого ко второму требует доказанной причинной связи. Иначе подбор начинается с названия предупреждения, а физическая причина остаётся неизвестной.

Разделение тягача и полуприцепа помогает определить область сообщения. Оно ещё не объясняет, какой процесс нарушен внутри неё. Для профессионального заключения существенно сохранить обе координаты: где система обозначает проблему и какую функцию она считает нарушенной. Указание части состава не превращается в локализацию конкретного повреждения.

G18: нарушение управления не равно отсутствию запаса

G18 обозначает неисправность управления воздухом. Его назначение не устанавливает производителя или исполнение блока на машине.

В общей инженерной модели управление организует процессы, а запас представляет их текущий результат. Можно обсуждать доступное количество воздуха и отдельно — соответствие работы системы требуемому состоянию. Между этими вопросами есть причинная связь, однако одинаковое давление не гарантирует одинакового поведения управления.

Если условно G18 появляется одновременно со слабым накоплением, специалист рассматривает несколько логических направлений. Управление может участвовать в ограничении поступления; нарушение накопления может создавать условия для предупреждения; оба признака могут требовать более широкого объяснения. Выбор определяется фактическими данными, а не близостью симптомов во времени.

При восстановившемся показании значение сообщения тоже не исчезает автоматически. Накопленный резерв способен временно сглаживать последствия нарушения. Поэтому оценка управления относится к последовательности работы: какое действие требовалось, что происходило фактически и какой результат получен. Название APM обозначает область обсуждения, но не заменяет ответы на эти вопросы.

Баланс воздуха: почему слабый рост имеет несколько объяснений

Общая схема тяжёлой пневматики включает создание воздуха компрессором, управление подачей, хранение в резервуарах и расход потребителями. Осушение удаляет влагу. Это распределение функций, а не перечень комплектации рассматриваемого тягача.

Наблюдаемый рост зависит от разницы между поступлением и совокупной убылью. Поэтому слабое накопление может соответствовать ограниченному притоку, повышенному расходу, потерям либо изменению управления. Внешний результат похож, но предмет ремонта различается. Дополнительная работа источника не устраняет путь потери, а устранение потери не восстанавливает отсутствующее поступление.

Резерв объясняет задержку между изменением процесса и заметным последствием. Пока запас компенсирует убыль, показание может создавать впечатление устойчивости. Когда поступление восстановлено, накопление тоже происходит как процесс, а не как мгновенный переход. Последнее увиденное значение нельзя считать полным описанием работы системы.

Полезная причинная граница проходит между созданием и сохранением воздуха. Условно система может успешно пополнять резерв, но плохо удерживать его; другая может удерживать имеющийся запас, но испытывать затруднения с пополнением. Эти картины требуют разных доказательств. Балансовая модель помогает сформулировать вопрос к неисправности ещё до выбора предполагаемого узла.

Контуры: наличие воздуха и его доступность

В общей теории запас и распределение выполняют разные функции. Резерв отвечает за наличие воздуха, а пути распределения — за его доступность соответствующим частям системы. Поэтому фраза «давление есть» не равнозначна утверждению, что каждая необходимая функция обеспечена.

Условное различие выглядит так: в одном случае накопление ограничено в целом, в другом видимый запас имеется, но состояние отдельной части остаётся неблагополучным. Водитель может описать обе картины одинаково, особенно если ориентируется на предупреждение. Специалисту необходимо определить масштаб нарушения, иначе работа с общим источником окажется ответом на проблему другого уровня.

Сопоставление доступных сведений о контурах позволяет оценить, согласуется ли их поведение с общей гипотезой. Сходные изменения могут поддерживать объяснение через общий баланс; различающиеся требуют отдельно рассмотреть распределение. Это направления анализа, а не готовые диагнозы по сходству показаний.

Решение становится конкретным, когда установлена граница затронутой функции. Она определяет, какой результат должен измениться после работы: накопление общего запаса, сохранение воздуха или обеспечение отдельной части системы. Такой критерий точнее, чем неопределённое «стало лучше качать».

Условная ситуация: давление повышается необычно медленно

Допустим, после запуска показание растёт, но процесс воспринимается как более долгий, чем раньше. Слово «медленно» ещё не задаёт технического критерия. Сравнение приобретает смысл, когда известно, какие состояния сопоставляются: начальный запас и происходящий расход могут различаться. Время без условий не объясняет причину.

Первая развилка — плавный слабый рост либо рост, прерываемый снижением. Плавная картина совместима с устойчивым дисбалансом поступления и убыли. Повторные снижения требуют объяснить события, которые изменяют этот баланс. Одинаковое конечное показание не устраняет различия между непрерывным процессом и последовательностью отдельных провалов.

Вторая развилка — накопление действительно ограничено или впечатление возникает из-за меняющихся условий потребления. Если в рассматриваемом состоянии воздух расходуется повторно, увеличение запаса может оставаться малозаметным даже при поступлении. Это условное объяснение проверяется по связи расхода с событиями, а не принимается как характеристика данного Renault.

Содержательное решение должно назвать ограничивающую составляющую. Формулировка «система стала набирать быстрее» описывает результат, но ещё не показывает, что изменилось. Если выявлена потеря, проверяется её устранение; если ограничено поступление, подтверждается восстановление соответствующей функции. Эти основания не взаимозаменяемы.

Условная ситуация: запас накоплен, затем давление падает

Предположим, автомобиль стоит, накопленный запас уменьшается, а наблюдаемого активного потребления нет. Здесь вопрос переносится с создания воздуха на его сохранение. Способность снова пополнить резерв не объясняет, куда ушёл предыдущий запас.

Руководство предусматривает обращение в сервис при быстром падении давления на стоянке.

Для анализа важно различить неучтённую убыль и расход, связанный с работой оборудования. Стоянка описывает положение автомобиля, но сама по себе не доказывает отсутствие всех процессов потребления. Поэтому характеристика потери требует понимания состояния системы, а не только факта неподвижности.

Обнаружение выхода воздуха и установление причины общего снижения также различаются. Заметный выход может объяснить наблюдаемую убыль полностью, частично или оказаться отдельным событием. Специалист сопоставляет локальный признак с поведением затронутой части системы. Иначе наиболее слышимое место ошибочно становится единственным предметом работы.

Такая локализация выполняется профессионально, без самостоятельных манипуляций под автомобилем. Её результатом служит объяснение пути потери и его влияния на запас. После устранения именно этого пути оценивают сохранение воздуха в соответствующем состоянии. Повторное накопление само по себе подтверждает другую функцию.

Выпуск воздуха: управляемое событие или потеря

В общей пневматической практике выпуск при регенерации осушителя имеет рабочее назначение. Утечка отличается от него; она способна затруднять накопление и нарушать регенерацию.

Звук привлекает внимание раньше, чем становится понятной последовательность работы. Однако его громкость не показывает назначение выхода воздуха. Даже повторяемость допускает разные объяснения: повторяется требуемый процесс, меняются условия его запуска либо воздух выходит по причине нарушения. Эти варианты нельзя разделить только слуховым впечатлением.

Частая вентиляция поэтому не доказывает неисправность электронной части APM или осушающего элемента. В условном разборе важно установить роль события: оно уменьшает доступный запас, следует за изменением режима или сопровождает другую причину. От этой роли зависит, какой механизм действительно нуждается в объяснении.

Пространственная близость звука к узлу также недостаточна для назначения замены. Место наблюдения указывает, где проявляется процесс, но не всегда объясняет, почему он возник. Решение опирается на соответствие между назначением выпуска, фактическим поведением и последствием для системы. Отдельная слышимая особенность такого соответствия не подтверждает.

Последовательность событий помогает проверить причинную гипотезу

Давление, выпуск и предупреждение полезны для диагностики, когда рассматриваются совместно. Условная запись «запас уменьшился, был слышен выпуск, появилось сообщение» оставляет открытым порядок. Если изменение началось раньше выпуска, объяснение всей потери только этим выпуском уже требует пересмотра.

Момент обнаружения отличается от момента возникновения. Водитель может заметить сообщение после изменения показания и вспомнить события в другом порядке. Электронная запись помогает специалисту сопоставить сведения, но сама нуждается в интерпретации: зафиксированное состояние должно быть связано с фактическим поведением системы.

Главная ценность последовательности — возможность проверить объяснение на противоречия. Гипотеза о постоянной потере должна согласовываться с периодами сохранения запаса. Гипотеза о расходе при определённом событии должна объяснять убыль, наблюдавшуюся вне него, если такая убыль действительно была.

Такой подход не требует заимствованной секундной нормы. Он устанавливает, что предшествовало изменению, что совпало с ним и что осталось необъяснённым. Причинное заключение становится сильнее, когда охватывает всю наблюдаемую картину, включая признаки, неудобные для первоначального предположения.

Картридж и APM: обслуживание разных функций

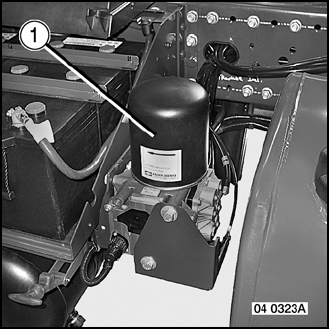

На E26-1 показан APM с картриджем 1; обслуживание и переинициализация предусмотрены через Renault service. Конкретный интервал здесь не задан.

Осушающий элемент рассматривается по функции подготовки воздуха. Управление относится к организации работы системы, а соединения и потребители могут участвовать в расходе и потерях. Эти роли помогают оценить, какую именно проблему способно объяснить обслуживание выбранной части. Название общего узла не делает все его функции одинаковыми.

Замена картриджа может соответствовать установленной задаче обслуживания, но сама по себе не подтверждает устранение нарушения накопления. Для такого вывода нужна связь между состоянием элемента и исходным симптомом. Аналогично сообщение об управлении нельзя считать расшифрованным только потому, что обслужена расположенная рядом часть.

Изображение из книги помогает обсуждать пример устройства, но не определяет исполнение конкретной машины. Идентификация оборудования предшествует подбору: внешнее сходство и слово APM не заменяют установления комплектации. Здесь не приводится процедура демонтажа, особенно для находящейся под давлением системы; предмет разбора — функциональные различия.

Повторение жалобы после обслуживания меняет вопрос

Условно картридж заменён, выполнены предусмотренные сервисные действия, а прежняя жалоба возвращается. Теперь требуется оценить исходное объяснение: обслуживалась ли действительно причина симптома или только элемент, который сочли связанным с ним. Повторение одинаковых действий без ответа сохраняет прежнюю неопределённость.

Есть существенное различие между корректно выполненной операцией и правильно выбранным вмешательством. Работа может соответствовать своей сервисной задаче, но не затрагивать механизм потери воздуха. Поэтому повторный симптом не доказывает автоматически дефект нового элемента или ошибку исполнения. Он требует сопоставления задачи обслуживания с задачей диагностики.

Переинициализация не становится самостоятельным доказательством устранённой физической причины. Исчезновение сообщения после операции описывает изменение индикации. Объяснение восстановления должно показать, какая функция была нарушена и почему теперь она работает иначе.

Повторная жалоба полезна как проверка гипотезы. Если прежнее объяснение не охватывает новое проявление, область поиска пересматривается. Например, восстановленный рост при продолжающейся потере запаса указывает на незавершённый вопрос сохранения воздуха. Основанием следующего решения служат дополнительные технические сведения, а не возвращение того же значка как таковое.

Воздух и EBS: запас энергии не подтверждает управление

Руководство связывает генератор и аккумулятор с EBS; пневматический резерв не означает исправность всего автомобиля.

Общая инженерная граница проходит между ресурсом для выполнения действия и регулированием этого действия. Накопленный воздух относится к первому вопросу. Электронное управление требует отдельной оценки, поэтому благополучное показание не закрывает самостоятельную проблему EBS.

Проверка питания имеет собственный предмет: условия работы электронной части. Она не назначает аккумулятор или генератор виновником заранее. Также состояние управления не позволяет без дополнительного основания объяснить каждое уменьшение давления электрической причиной. Сведения должны подтверждать конкретную связь, а не просто принадлежность компонентов к общей системе.

Практическое решение зависит от этой связи. Если пневматическая потеря устранена, но электронное нарушение остаётся, работа по сохранению воздуха не заменяет оставшуюся диагностику. Если установлена проблема питания, её устранение оценивают по относящейся к ней функции. Пневматический обход здесь не создаёт доказательства исправного управления: он меняет условия, оставляя исходный вопрос без ответа.

Условная ситуация: давление восстановилось, G13 остаётся

Допустим, после обслуживания видимое давление вернулось к привычной картине, однако G13 сохраняется. Его двойное назначение не позволяет повторить вывод «запаса недостаточно» без дополнительного основания. Но и одно показание не даёт права объявить предупреждение ошибочным.

Здесь сопоставляют объём подтверждённого восстановления и содержание оставшегося сообщения. Если известна только динамика одного показания, это ограниченный результат. Если сведения относятся к необходимым контурам, картина шире. Отдельно выясняется, относится ли предупреждение к недостатку воздуха или к функции EBS.

У выполненной работы есть границы результата. Устранение обнаруженной потери может объяснить восстановление запаса, не объясняя электронное предупреждение. Обслуживание подготовки воздуха имеет иной предмет. Такой разбор позволяет сохранить подтверждённый результат работы и одновременно определить незавершённую задачу.

Заключение не должно выбирать между прибором и символом по удобству. Оно должно объяснить, почему эти сведения сосуществуют. Если причины пока не установлены, профессионально точнее обозначить незавершённую диагностическую ветвь, чем назначить новую деталь по прежнему значку или считать сброс достаточным завершением ремонта.

Граница решения: состояние всех контуров

Руководство связывает начало движения с исчезновением предупреждения давления и исправностью всех контуров. Изменять тормозной контур и самостоятельно подключать дополнительный пневмопотребитель запрещено.

Эта граница определяет смысл результата: требуется восстановить предусмотренную работу, а не получить удобное показание через изменение системы. Условное отключение проблемной части меняет сам предмет оценки. После такого вмешательства прежнее наблюдение уже не характеризует исходную конфигурацию.

Убедительное техническое заключение связывает симптом, установленный механизм и проверенный результат. При недостаточном накоплении оно объясняет ограничение роста; при потере — путь убыли; при предупреждении управления — соответствующую функцию. Эти объяснения могут пересекаться, но одно не подменяет остальные.

Для Premium DXi11 важна такая граница доказательств. Наличие воздуха, исправность контуров и состояние электронного регулирования требуют согласованной оценки. Картридж или APM становятся предметом решения по установленной роли в нарушении. Сам значок, звук выпуска или повторная жалоба этой роли ещё не определяют.

Смежные материалы: Renault Premium: сообщения Optidriver 2, Подготовка воздуха тягача: вода и масло.

Частые вопросы

G13 означает, что нужно менять APM?

Нет. Символ не определяет неисправную деталь. Замена требует установленной причины и идентификации оборудования конкретного автомобиля.

Частый выпуск воздуха доказывает неисправность осушителя?

Нет. Необходимо различить управляемый выпуск и потерю, затем установить их связь с динамикой давления. Частота и громкость сами по себе не локализуют причину.

Почему после замены картриджа предупреждение может остаться?

В условной ситуации обслуживание могло решить задачу подготовки воздуха, но не устранить причину предупреждения. Повторение симптома требует пересмотра исходного объяснения, а не автоматической повторной замены.

Можно ли считать ремонт завершённым после восстановления давления?

Одно показание подтверждает ограниченный результат. Для завершения работы нужно объяснить исходную неисправность и подтвердить восстановление затронутых функций. Сброс сообщения этого не заменяет.

Источники

• Renault Trucks Premium DXi11, NE1/3926GB, 06-2005. Страницы PDF / печатные обозначения: 52 / B2-10; 59 / B2-17; 140 / C3-2; 186 / C4-42; 337 / E19-1; 363 / E26-1.
• MAHLE Aftermarket — Air drying cartridges. Общие принципы пневматики, осушения и регенерации.
• ZF — продуктовая страница APU. Общие функции подготовки и управления воздухом; не подтверждает комплектацию рассматриваемого Premium.
