Renault Premium Optidriver 2: выбор передачи и сообщения

В Renault Premium с Optidriver 2 передача выбирается электронной системой, которая учитывает загрузку автомобиля, профиль дороги, положение акселератора и работу замедлителей. Селектор передаёт команды, а переключением коробки и управлением сцеплением занимаются отдельные устройства. При сбое переключения сначала важно определить, что произошло: система запросила другое положение селектора, включила нейтраль, отклонила передачу ради защиты двигателя или вывела предупреждение о сцеплении.

Пиктограммы с приглашением выбрать D или N описывают требуемое действие водителя. Их значение зависит от обстоятельств появления. Например, после запуска двигателя с селектором в D руководство предусматривает переход N → D для включения передачи. Отказ включить передачу, которая вызовет чрезмерные обороты двигателя, также относится к предусмотренной защите. Оба случая требуют точного описания, прежде чем обсуждать неисправность.

Применимость: Renault Premium с Optidriver 2 по руководству Renault Trucks NE1/3926GB, 06/2005, с учётом комплектации автомобиля. Описание не распространяется на Optidriver+, Renault T или легковую EDC. Здесь нет процедуры аварийного обхода, буксировки либо дистанционного диагноза.

Из каких узлов состоит Optidriver 2

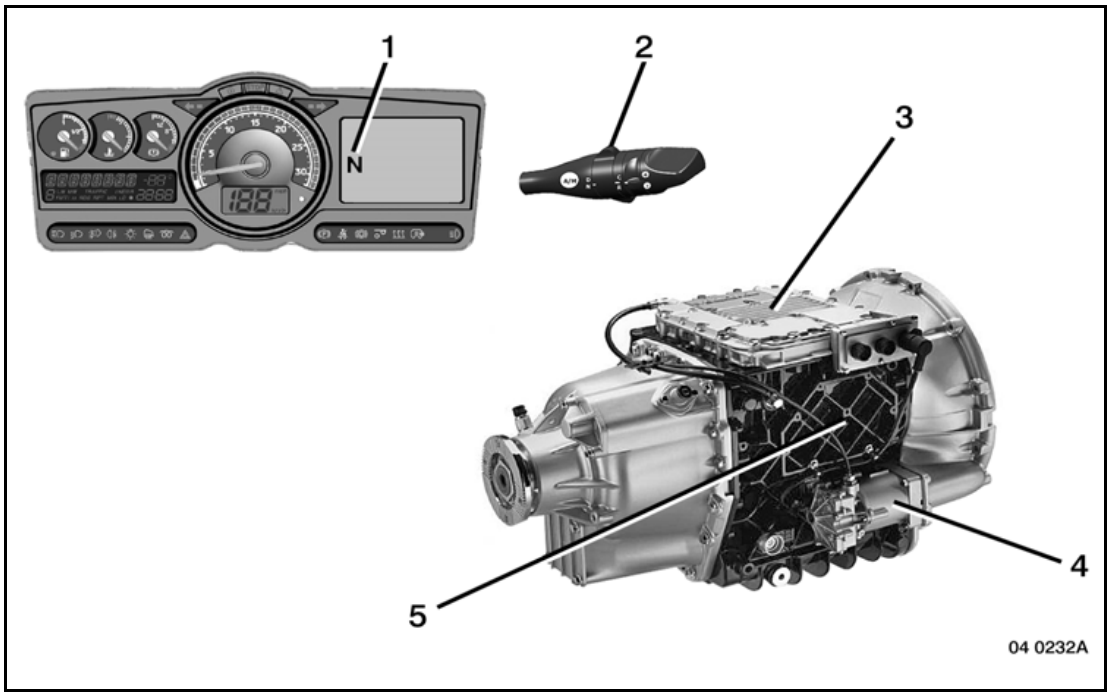

Руководство выделяет пять основных частей системы: специальную область информационного дисплея, селектор со встроенным электронным блоком, модуль управления переключением со встроенным электронным блоком, устройство управления сцеплением и механическую коробку с кулачковыми муфтами. Такое разделение объясняет, почему движение рукоятки и фактическое включение передачи следует рассматривать как разные события.

Водитель задаёт команду через селектор. Система определяет подходящую передачу и управляет её включением, одновременно работая со сцеплением. Дисплей показывает сведения о передаче и режиме, а также предусмотренные сообщения. При разборе жалобы важно установить, на каком этапе возникло расхождение: команда была подана, нужный режим отобразился, но ожидаемого действия не произошло — либо система прямо сообщила о другом требуемом действии.

Эта архитектура отличается от механического тросового привода переключения. Для Optidriver 2 исходной точкой служат электронный селектор, управление переключением и сцеплением. Обсуждение регулировки тросов относится к другой конструкции; различие раскрыто в справке о тросах переключения КПП Renault Premium.

Наличие электроники сохраняет механическую часть коробки. Поэтому при проверке учитывают и управление, и исполнение команды. Перечень пяти компонентов помогает описать устройство трансмиссии, но не устанавливает, какой узел требует ремонта. Если передача не включилась, одного этого наблюдения недостаточно, чтобы назначить замену селектора, электронного блока, устройства управления сцеплением или механических деталей коробки.

Как система выбирает стартовую передачу

В автоматическом режиме Optidriver 2 выбирает передачу с учётом нагрузки, рельефа, положения педали акселератора и включения замедлителей. Это относится к управлению трансмиссией в целом. Для начала движения руководство отдельно указывает зависимость стартовой передачи от нагрузки автомобиля и профиля дороги.

После перехода из N в D система включает подходящую передачу для трогания. Первая передача не является обязательным результатом каждого такого перехода. В документе верхняя граница автоматического выбора стартовой передачи обозначена как «6th low», то есть шестая передача нижнего диапазона. Эту формулировку следует сохранять применительно к описанной коробке, без пересчёта в обозначения других трансмиссий.

Водитель может изменить стартовую передачу. Однако слишком высокая передача для данных условий, согласно руководству, способна вызвать преждевременный износ сцепления. Поэтому оценка выбора начинается с условий трогания: загрузки, уклона, показанной передачи и режима. Различие стартовых передач у порожнего и загруженного автомобиля само по себе ещё не доказывает непоследовательную работу системы.

В описанной последовательности начала движения двигатель запускают при кольце N/D в N. При включённом стояночном тормозе выбирают D, затем нажимают рабочий тормоз и освобождают стояночный. После отпускания педали тормоза и нажатия акселератора автомобиль начинает движение. Эта последовательность относится к штатному троганию, а не к восстановлению работы неисправной трансмиссии.

Есть важное предупреждение: после освобождения стояночного тормоза автомобиль может двигаться вперёд даже без нажатия акселератора. Для удержания предусмотрена рабочая тормозная система. Отсутствие нажатия на педаль газа нельзя считать гарантией неподвижности автомобиля после выбора передачи.

Помощь при трогании на подъёме зависит от комплектации. В описанном исполнении активированная функция удерживает тормоза одну секунду после отпускания педали. Если за это время водитель не ускоряется и не нажимает тормоз снова, удержание прекращается и возможен откат. Для оценки функции сначала подтверждают её наличие и включение; это не постоянная фиксация автомобиля на уклоне.

Что означают кольца и направления селектора

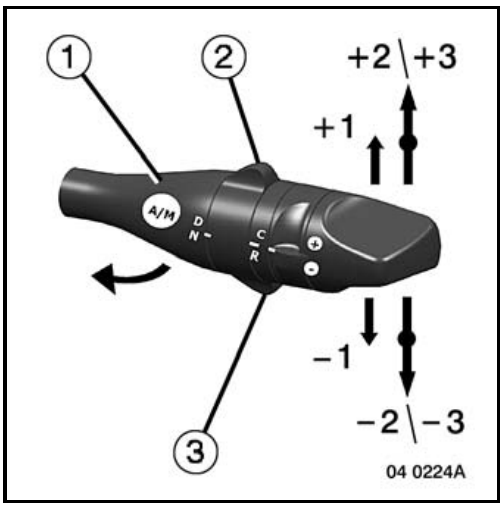

У селектора Optidriver 2 предусмотрены два кольца и три направления управляющего движения. Кольцо с положениями N/D отвечает за нейтраль и выбор движения вперёд. Переход в N переводит коробку в нейтраль, а переход в D задаёт включение стартовой передачи с учётом условий работы системы.

Второе кольцо обозначено C/R и связано с маневрированием. В разделе первого знакомства с системой положение C соответствует включению первой передачи переднего хода на неподвижном автомобиле, положение R — выбору заднего хода. Поэтому буквы двух колец нужно различать: D относится к кольцу N/D, C и R — к отдельному кольцу маневрирования.

Движение селектора вперёд в направлении «+» служит запросом повышения передачи, назад в направлении «−» — понижения при движении вперёд. Краткое движение к водителю в направлении A/M переключает полный автоматический и постоянный ручной режимы. Руководство также связывает это движение с выходом из режима маневрирования.

В абзаце о кольце C/R на странице C4-30 присутствует несогласованное обозначение D для включения первой передачи. Раздел C4-27 и обозначения кольца подтверждают привязку к C. Поэтому в объяснении используется C; противоречивую строку нельзя превращать в отдельную процедуру выбора другого положения.

При техническом разборе важно точно называть орган управления. «Перевёл кольцо N/D», «выбрал C/R» и «подал команду −» описывают разные действия. Формулировка «дёрнул рычаг» не позволяет установить, ожидал ли водитель включения передачи, изменения её номера или переключения режима. Особенно важно сохранять эту разницу, если после действия появилась надпись Manu.

Автоматическая нейтраль и приглашение N → D

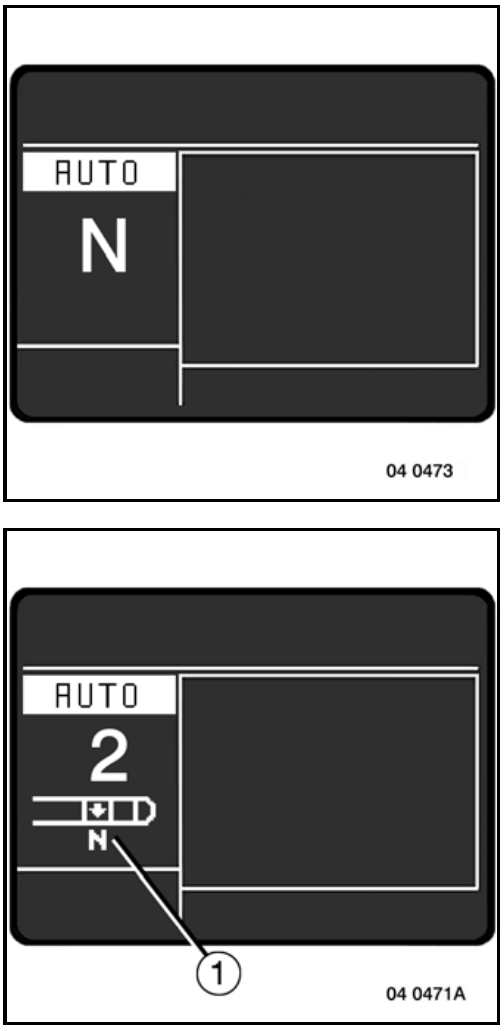

Optidriver 2 автоматически переходит в нейтраль при включении зажигания и при его выключении с остановкой двигателя. Следовательно, положение кольца селектора и текущее состояние коробки после запуска нужно рассматривать отдельно. Кольцо может оставаться в D, тогда как коробка находится в нейтрали.

Руководство допускает запуск двигателя при селекторе в D. Для последующего включения передачи оно прямо предусматривает перевод селектора в N, затем обратно в D. Соответствующая пиктограмма приглашает выполнить этот переход. Описанное условие относится именно к такой ситуации запуска и не подтверждает неисправность механизма переключения.

Для разбора такого случая нужны положение селектора перед запуском, показание после запуска и результат предусмотренного перехода. Если после него ожидаемая передача не включилась, это отдельное наблюдение для проверки. Из описанной последовательности нельзя выводить универсальный способ устранения любых отказов многократным переключением N/D.

Другое приглашение выбрать N возникает при открытии водительской двери с селектором в D: руководство описывает звуковой сигнал и пиктограмму. Здесь сообщение связано с положением органа управления перед выходом из кабины. Обстоятельства его появления отличаются от приглашения выбрать D после запуска.

При работающем двигателе перед выходом руководство требует выбрать N и применить стояночный тормоз. Для окончательной остановки после полного прекращения движения предусмотрены стояночный тормоз, нейтраль и выключение двигателя. После остановки двигателя коробка находится в нейтрали, а переключать передачи невозможно. Показания остановленного автомобиля поэтому нельзя оценивать как отказ включения передачи при работающей системе.

Автоматический и ручной выбор передачи

После запуска двигателя и перехода N → D по умолчанию отображаются подходящая стартовая передача и надпись Auto. В полном автоматическом режиме система самостоятельно проходит одну или несколько передач в зависимости от положения акселератора. Руководство рекомендует этот режим для оптимального управления силовой передачей.

На подъёме документ советует оставить выбор передач системе, даже если обороты кажутся водителю низкими. Для оценки поведения необходимо знать действующий режим и фактически включённую передачу. Субъективное ожидание более высоких оборотов ещё не устанавливает, что система выбрала передачу неправильно.

Постоянный ручной режим включается кратким движением селектора к A/M; на дисплее появляется Manu. Обратное действие возвращает автоматический режим. Такое переключение предусмотрено как на неподвижном автомобиле, так и во время движения. Смена режима и запрос смены передачи — разные команды, хотя выполняются одним селектором.

Раздел ручного управления описывает запрос изменения на одну, две или три передачи. Для изменения на две используется прохождение ощутимого сопротивления селектора; для трёх — прохождение сопротивления и краткое удержание. При движении вперёд направление «+» соответствует повышению, «−» — понижению. Возможность подать запрос не отменяет защиты от включения передачи, способной вызвать чрезмерные обороты двигателя.

В постоянном ручном режиме работает помощь водителю: вместе с включённой передачей отображается рекомендуемая. Эти значения имеют разное назначение. Рекомендация показывает предложенный выбор, а номер включённой передачи — текущее состояние. Если оба значения видны одновременно, в описании жалобы необходимо сохранить оба, чтобы не принять рекомендацию за уже исполненное переключение.

Легенда пиктограмм объединяет постоянный и временный ручной режим под обозначением G57. Поэтому одной пиктограммы недостаточно для определения способа перехода в ручное управление. Для этого важны надпись на дисплее и предшествовавшее действие селектором.

Маневрирование и защита сцепления

Для маневрирования руководство отдельно описывает выбор первой передачи переднего хода и низшей передачи заднего хода R1 при неподвижном автомобиле. При выборе заднего хода на дисплее появляются Manu и R. Эти обозначения помогают установить, какой режим система приняла после действия кольцом C/R.

Документ различает передачи заднего хода R1–R4. Высшие R3 и R4 не следует использовать для маневрирования; начало движения на R4 также не рекомендуется. Наличие нескольких задних передач не делает их взаимозаменяемыми для медленных перемещений. Описание переключений заднего хода нельзя автоматически выводить из правил повышения и понижения передач переднего хода.

При перегреве сцепления, прежде всего в маневровом режиме, появляется предупреждающая пиктограмма и сообщение CLUTCH OVERHEATING. Руководство связывает дальнейшее поведение с защитой от чрезмерного проскальзывания. При нажатии акселератора сцепление замыкается, что может привести к остановке двигателя; при отпускании педали сцепление размыкается.

Это объясняет, почему после предупреждения привычное дозирование движения может измениться. Для разбора ситуации значимы точный текст сообщения, предшествовавшее маневрирование и последующая реакция автомобиля. Предупреждение о перегреве не устанавливает само по себе, что повреждён электронный блок или устройство управления сцеплением.

Для уменьшения износа руководство рекомендует уверенное трогание и выбор N при остановке более чем на минуту. Эта рекомендация относится к остановленному автомобилю. Её нельзя переносить на движение накатом: запрет движения в нейтрали рассматривается отдельно и действует при любой скорости.

В разделе обслуживания приведено другое сообщение — clutch worn, указывающее на необходимость замены сцепления. Степень его износа определяется диагностическим инструментом Renault Trucks. Перегрев и износ имеют разные сообщения и основания оценки: первое описывает тепловое состояние и защитное изменение работы, второе связано с необходимостью замены.

Как читать пиктограммы и сообщения

В легенде руководства обозначения G54–G59 относятся к предупреждениям и режимам Optidriver 2. G54 приглашает перевести селектор в D, G55 — в N. Эти обозначения помогают понять требуемое положение управления. Причину появления приглашения уточняют по описанным условиям: например, запуску двигателя или открытию водительской двери.

G56 относится к полному автоматическому режиму, G57 — к постоянному либо временному ручному. G58 связан с максимальной подвижностью автомобиля, G59 — с требованием использовать тормоза или замедлители. Они передают разные сведения: режим управления, запрос возможностей трансмиссии либо необходимость действия для снижения скорости.

Обозначение	Содержание по руководству
G54	Приглашение выбрать D
G55	Приглашение выбрать N
G56	Полный автоматический режим
G57	Постоянный или временный ручной режим
G58	Максимальная подвижность автомобиля
G59	Необходимость использовать тормоза или замедлители

В той же легенде G60 обозначает предупреждение о неисправности делителя коробки. Его нельзя автоматически приписывать любому случаю отказа выбора передачи. Легенда приведена с оговоркой о комплектации автомобиля, поэтому присутствие конкретного обозначения в документе ещё не подтверждает одинаковое оборудование всех Renault Premium.

Буквенно-цифровые обозначения этой легенды идентифицируют пиктограммы документа. Оснований рассматривать их как самостоятельные диагностические коды или превращать в номера SPN нет. Аналогично приглашение выбрать D или N не указывает само по себе на отказ селектора, электронного блока или устройства переключения.

При записи сообщения необходимо различать пиктограмму, текстовое предупреждение и номер передачи. Фраза «ошибка коробки» объединяет сведения с разным смыслом и затрудняет проверку. Точная запись CLUTCH OVERHEATING, clutch worn, Auto или Manu сохраняет связь наблюдения с соответствующим разделом руководства.

Защита оборотов и работа на спуске

Optidriver 2 отказывается включать передачи, способные вызвать чрезмерные обороты двигателя. Такая защита объясняет, почему поданная команда может остаться невыполненной. Для оценки ситуации важны фактически включённая передача, скорость и направление запроса. Само отсутствие переключения после движения селектора ещё не доказывает отказ управления.

Моторный тормоз согласован с переключением автоматически. Система отключает его на время смены передачи и включает снова после завершения. Руководство также указывает, что при некоторых переключениях моторный тормоз используется для сокращения времени смены передачи. Поэтому кратковременное изменение его работы около момента переключения входит в описание управления.

На крутом спуске при торможении рабочими тормозами или замедлителями, высоких оборотах и полностью отпущенном акселераторе документ описывает удержание передачи. Появляющаяся пиктограмма требует снизить скорость тормозами или замедлителями. Это предупреждение относится к конкретному сочетанию условий, а не к универсальному признаку неисправности коробки.

Функция Power сопровождается соответствующей надписью и увеличивает расход топлива. При плавном отпускании акселератора надпись исчезает. Руководство отдельно предупреждает: сильное нажатие акселератора на спуске запрашивает максимальную подвижность и может вызвать нежелательное повышение сразу через несколько передач. Поэтому положение педали существенно для объяснения выбранного поведения трансмиссии.

Движение на нейтрали запрещено. Руководство связывает накат под уклон с быстрым повреждением коробки, оборудованной масляным насосом. Это ограничение нельзя заменять предположением, что нейтраль допустима при небольшой скорости или на коротком участке.

Выше 90 км/ч система дополнительно блокирует переход в нейтраль, сохраняет включённую передачу, подаёт звуковой сигнал и приглашает выбрать D. Значение 90 км/ч описывает порог блокировки. Оно не устанавливает разрешённую скорость движения на нейтрали: прямой запрет действует при любой скорости.

Что установить перед решением о ремонте

Для сервисного разбора полезно записать последовательность события. Сначала уточняют команду: переход N/D, выбор C/R, движение «+» или «−», переключение A/M. Затем указывают режим и передачу на дисплее. Если отображалась рекомендуемая передача, её записывают отдельно от включённой.

Обстоятельства помогают выбрать применимый раздел руководства. Существенно, возникло ли сообщение после запуска двигателя, при начале движения, маневрировании, подъёме, спуске, торможении или открытии водительской двери. Для стартовой передачи также важны загрузка и профиль дороги; для предупреждения о сцеплении — предшествовавший характер маневрирования.

После этого фиксируют результат: передача включилась, осталась прежней, коробка перешла в нейтраль либо изменилась реакция сцепления. Например, запуск с кольцом в D и приглашение N → D описывают предусмотренное условие включения. Сообщение о перегреве с последующим изменением работы сцепления относится к другой функции и требует отдельного разбора.

Если наблюдаемое поведение не объясняется подтверждёнными условиями, вопрос передают на сервисную проверку. Архитектура Optidriver 2 позволяет обозначить её предмет: селектор и электронное управление, устройство управления сцеплением, механическая коробка. Выбор конкретного узла для ремонта требует результатов проверки. Степень износа сцепления определяют предусмотренным инструментом Renault Trucks.

В этой справке разобрана электронная Optidriver 2. Другие конструкции и симптомы рассмотрены отдельно: механический привод КПП Renault Premium и управление передачами Volvo I-Shift. Нормы и процедуры между коробками не переносят.

В GruzHub можно сохранять данные парка, документы техники, контакты сервиса, согласования и историю ремонта. Это помогает использовать сведения об установленной коробке при следующих обращениях, сохраняя техническое решение за профильным специалистом.

Частые вопросы

Почему после запуска в D коробка остаётся в нейтрали?

Руководство описывает автоматический переход в нейтраль при включении зажигания. Если двигатель запущен с селектором в D, для включения передачи предусмотрен переход N → D. Это условие запуска, а не универсальная процедура сброса неисправностей.

Пиктограмма с приглашением выбрать D или N означает поломку?

Она сообщает о требуемом положении селектора. Значение уточняют по обстоятельствам появления и реакции системы. По одной такой пиктограмме нельзя определить неисправность селектора, электронного блока или механизма переключения.

Чем отличаются CLUTCH OVERHEATING и clutch worn?

Первое сообщение предупреждает о перегреве сцепления и сопровождает описанное защитное изменение его работы. Второе указывает на необходимость замены. Степень износа руководство предписывает определять диагностическим инструментом Renault Trucks.
