Renault Premium: тросы переключения передач и механизм выбора

Тросы переключения передают движение рычага в кабине механизму на коробке передач. Заедание увеличивает сопротивление, а износ соединений или смещение опоры оболочки могут уменьшать полезный ход. Поэтому тугой рычаг и запаздывающий отклик требуют разных проверок. По одному затруднению переключения нельзя определить виновный узел: причина может находиться в приводе, сцеплении или самой КПП.

В обращении по Renault Premium 2004 года указана «замена тросов переключения КПП». Характер жалобы, модель коробки, заключение исполнителя и результат ремонта не зафиксированы. Ниже разобран общий принцип механического дистанционного привода, без назначения деталей и диагноза этому автомобилю.

Что означает проблема с переключением

Для водителя проблема может выглядеть так: рычаг перестал перемещаться привычным образом либо передача не включается. Для механика это разные исходные наблюдения. В первом случае нужно понять, где возникает сопротивление движению. Во втором — доходит ли движение до коробки и что мешает завершить включение. Одинаковое слово «заедает» может скрывать оба сценария.

Полезно различать усилие на рычаге и результат его перемещения. Рычаг может двигаться тяжело, но передавать ход дальше. Может двигаться свободно, пока не выберется зазор в соединении. Наконец, наружный привод способен работать, а затруднение останется в другом узле.

Поэтому формулировка «нужны тросы» описывает предполагаемый объём ремонта, но сама по себе не объясняет причину. Обоснование появляется после осмотра: мастерская показывает повреждение, чрезмерный люфт, заедание или другой выявленный дефект. Важно также объяснить, как находка связана с жалобой.

Например, наблюдение «рычаг перемещается, а механизм на коробке откликается с задержкой» направляет внимание на передачу хода. Но оно ещё не отвечает, виноват ли наконечник, крепление оболочки или сам трос. Название симптома помогает выбрать проверку, а не сразу составить список покупок.

Такая постановка задачи помогает разделить проверку наружного управления и вмешательство внутрь коробки. Объём ремонта зависит от найденной причины. Само затруднение переключения не обосновывает ни замену всех тросов, ни снятие КПП.

Как работает узел

В механическом дистанционном приводе рычаг перемещает внутренний трос относительно закреплённой оболочки. Через наконечники движение приходит к механизму на КПП. Оболочка служит опорой: если её крепление смещается, часть перемещения расходуется на движение самой оболочки. Механизм коробки при этом может получать меньший полезный ход.

Условная схема связывает рычаг в кабине, оболочку с тросом, крепления наконечников и механизм на КПП. Это последовательная цепочка. Свободное движение троса не обеспечивает переключение, если соединение на его конце не передаёт движение дальше.

Рычаг задаёт перемещение, трос передаёт его между разнесёнными узлами, а соединения сохраняют связь на концах. Механизм на коробке принимает это движение для выбора и включения передачи. Передача усилия наружным приводом и работа внутренних деталей КПП — отдельные части процесса.

В конструкции с двумя тросами функции могут разделяться: один участвует в выборе ряда, другой — во включении передачи внутри выбранного ряда. Поэтому нарушение одного направления не обязательно одинаково проявляется при любом движении рычага. Число тросов и их назначение устанавливают по конкретному исполнению привода.

Для понимания схемы важно следить за относительным движением: перемещается ли внутренний трос внутри удерживаемой оболочки и передаётся ли этот ход через соединения. Рисунок не задаёт расположение крепежа, способ регулировки или монтажные размеры.

Схема GruzHub показывает общий принцип дистанционного привода. Техническая основа — разделы Lost Motion и Alignment and Installation руководства Control Cables Design Guide. Это авторское пояснение, не монтажный чертёж Renault и не фотография ремонта. Изображённая пара тросов не подтверждает комплектацию автомобиля из обращения.

Чем тугой ход отличается от потери хода

Тугой ход означает, что перемещению что-то сопротивляется. Потеря хода означает, что часть движения рычага не превращается в движение механизма на коробке. Водитель может описать оба состояния как плохое переключение. Однако в первом случае мастерская ищет источник сопротивления, а во втором — место и причину потери перемещения.

При тугом ходе возможна проблема с движением троса внутри оболочки. Сопротивление может возникать и в соединении либо механизме на КПП. Пока участки не проверены раздельно, объявлять виновником только трос преждевременно.

При люфте соединения рычаг сначала выбирает зазор. Если смещается опора оболочки, движение тоже расходуется без нужного результата. В обоих случаях заметное перемещение рычага ещё не показывает, какой ход получил механизм коробки.

Наблюдение	Возможное объяснение	Что выясняет мастерская
Рычаг перемещается с сопротивлением	Заедание троса, соединения или механизма	Где возникает сопротивление
Есть свободное перемещение до отклика	Зазор в цепочке передачи движения	Где теряется ход и допустима ли его величина
Смещается опора оболочки	Нарушение крепления	Влияет ли смещение на работу привода
Рычаг переместился, включение не завершилось	Недостаточный ход либо причина вне привода	Работу наружного управления и соседних узлов

Не всякий свободный ход означает поломку. В руководстве CMA раздел Lost Motion описывает потери перемещения, связанные с зазорами и деформациями самого тросового привода. Поэтому требование «никакого люфта вообще» не заменяет оценки конкретной конструкции. Допустимость найденного перемещения мастерская устанавливает по документации применённого узла.

Таблица помогает различать направления диагностики, но не назначает ремонт по ощущению на рычаге. Условия проверки выбирает специалист. Воспроизводить опасный дефект переключения во время движения не нужно.

Почему важны наконечники, крепления и прокладка

Наконечники, опоры оболочки и маршрут прокладки влияют на передачу движения вместе с состоянием самого троса. Наконечник связывает трос с рычагом или механизмом. Опора удерживает оболочку. Прокладка задаёт положение гибкого привода между узлами. Осмотр только внутреннего троса оставляет часть этой цепочки без проверки.

Изношенное соединение может добавлять свободный ход. Механизм начинает двигаться после того, как выберется зазор, поэтому отклик запаздывает относительно рычага. При нарушенном креплении оболочки смещается опора, относительно которой должен работать внутренний трос.

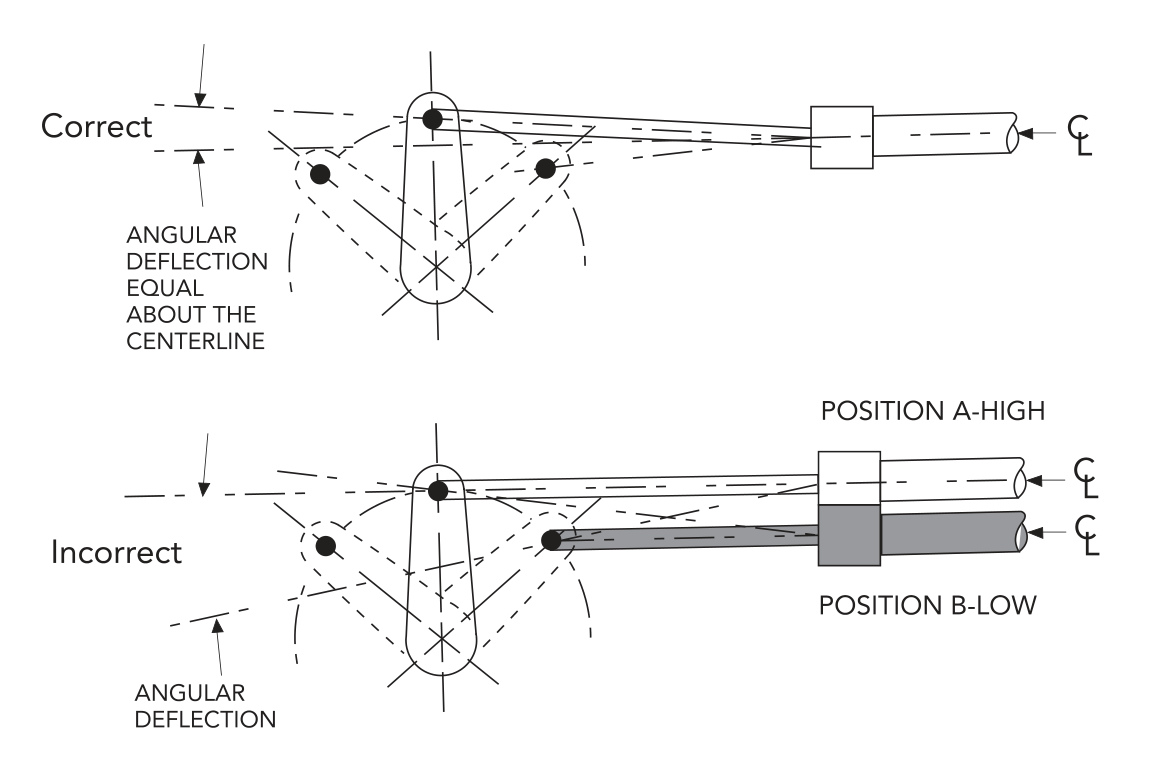

Маршрут важен потому, что привод работает в установленном положении. Лишние изгибы и неверное направление выхода троса способны увеличивать сопротивление. Руководство CMA связывает работу привода с прокладкой, трением и правильностью установки в разделах Alignment and Installation и Efficiency. Это общие принципы, а не разрешение менять заводской маршрут Renault.

Свободное перемещение снятой детали ещё не подтверждает нормальную работу после монтажа. При установке оболочка занимает своё место, получает крепления и изгибы. Поэтому мастерская оценивает как саму деталь, так и условия, в которых она передаёт движение.

Осмотр охватывает доступную трассу, а не только концы возле коробки. Специалист сопоставляет расположение с документацией, ищет повреждения и проверяет удержание оболочки. Произвольный маршрут нельзя считать подходящим лишь потому, что трос удалось проложить.

Найденную потёртость также нужно связать с состоянием узла и жалобой. Внешний след контакта сам по себе не устанавливает причину плохого переключения. Универсального решения «подтянуть» или «смазать» здесь нет: способ восстановления зависит от конструкции и дефекта.

Почему одинаковой длины недостаточно для подбора

Тросы нельзя подбирать только по названию Renault Premium и общей длине. Для совместимости важны исполнение привода, соединения на концах и крепления оболочки. Подходящая длина не подтверждает, что наконечники соединятся с механизмом и обеспечат предусмотренный рабочий ход.

В таблице Cavi Cambio изготовителя GAM Technic есть отдельные позиции Renault Premium с одинаковым значением в столбце длины и разными OE-ссылками. Там же перечислены исполнения для Premium II. Это подтверждает, что название модели и один размер не идентифицируют деталь.

Из совпадения длины нельзя вывести взаимозаменяемость. Для неё нужно отдельное подтверждение применимости. Каталожная строка с названием Premium также не доказывает соответствие любому автомобилю этого семейства.

Перед заказом мастерская сопоставляет данные автомобиля, установленной КПП и старого узла. Маркировка детали помогает поиску, но её рассматривают вместе с конструкцией. Наконечники, места фиксации оболочки и рабочие параметры должны соответствовать выбранному исполнению, а не только внешне напоминать снятую деталь.

При этом общая длина и рабочий ход отвечают на разные вопросы. Первая характеризует размер изделия, второй — перемещение, которое оно передаёт. Совпадение одного параметра не подтверждает совпадения другого.

Фотографии соединений помогают увидеть способ крепления и форму наконечников. Общий снимок свёрнутого троса даёт меньше сведений о присоединении. Но даже подробные фотографии дополняют каталожную проверку, а не заменяют её.

Если поставщик предлагает аналог, полезное обоснование — подтверждённое соответствие конкретному исполнению привода. Фраза «обычно ставим на Premium» не объясняет, почему этот вариант подходит установленной коробке. Заказ детали стоит согласовывать после устранения такой неопределённости.

Как отделяют привод от сцепления и коробки

Затруднённое включение передачи не ограничивается тросовым приводом. Мастерской нужно выяснить, доходит ли движение до механизма коробки, выключается ли сцепление и что происходит внутри КПП. Исправность одного участка не доказывает исправность остальных. Даже найденный дефект троса не отменяет проверки исходной жалобы после его устранения.

Привод передаёт движение от рычага. Сцепление выполняет другую задачу — прерывает передачу крутящего момента от двигателя к коробке при выключении. Если оно выключается не полностью, включение передачи может затрудняться при работающем наружном приводе.

В материале Clutch Doesn’t Disengage ZF Aftermarket перечисляет причины неполного выключения сцепления. В разделе Root Cause среди них названы неисправности механизма выключения. В разделе Corrosion on hub spline описана ситуация, когда диск заедает и сохраняет контакт с маховиком. Это объясняет отдельное направление диагностики, но не задаёт процедуру для конкретной модификации Renault.

Здесь важно не смешивать трос переключения передач с элементами привода выключения сцепления. Они решают разные задачи. Упоминание тросов в общем материале о сцеплении не подтверждает устройство системы на обследуемом грузовике.

К проверке внутренних деталей КПП переходят по результатам диагностики, когда наружное управление не объясняет проявление либо найдены другие основания. Выражение «не включается передача» само по себе недостаточно для решения о снятии коробки.

Разделение этапов показано в разборе организации снятия КПП на другом грузовике. Оттуда полезен порядок согласования работ, а технические выводы относятся к другой машине.

Для владельца главный вопрос — какой результат проверки обосновывает предложенный ремонт. Ответ должен связывать наблюдение с найденной причиной. Перечень предположений ещё не обосновывает замену сцепления или разборку коробки.

Что проверяет мастерская перед заменой

Перед заменой мастерская локализует неисправность: находит участок, где возникает сопротивление или теряется нужное перемещение. Специалист оценивает привод в сборе, а при необходимости разъединяет его участки по документации. Смысл такой проверки — различить работу троса, соединений и механизма.

Сначала фиксируют проявление, которое предстоит устранить. «Плохо переключается» слишком широко для проверки результата. Нужны наблюдения о направлении движения рычага, характере сопротивления и отклике механизма. Эти сведения мастер получает безопасным способом, без дорожных экспериментов.

Затем он осматривает оболочки, опоры и наконечники. Если обнаружено смещение крепления, нужно оценить его влияние на передачу хода. Если найден люфт, важно установить его место и сопоставить с требованиями к узлу. Если движение затруднено, проверка должна отделить сопротивление троса от сопротивления соседнего механизма.

Разъединение участков — работа мастерской. Способ доступа, фиксация автомобиля и порядок операций зависят от установленной конструкции. Универсальная инструкция без этих данных может привести к неверной оценке или повреждению.

В заключении полезно различать наблюдение и вывод. «Оболочка смещается в креплении» — наблюдение. «Из-за этого механизм не получает требуемый ход» — вывод, которому нужна проверка связи между движениями. Такая запись понятнее, чем одно слово «трос».

Результатом становится обоснованный объём работ: заменить повреждённую деталь, восстановить предусмотренное крепление, устранить дефект соединения или продолжить поиск вне привода. Варианты нельзя заранее сводить к замене комплекта.

Одновременно мастерская определяет, что будет проверять после ремонта. Это может быть исчезновение заедания, восстановление передачи хода или работа восстановленного соединения. Проверка результата должна отвечать на исходную жалобу, а не только подтверждать установку новой детали.

Когда менять пару и как проверить результат

Решение о замене одного троса или пары принимают после осмотра конкретного привода. Наличие двух тросов само по себе не обосновывает совместную замену. При этом состояние второго нельзя оценивать только по отсутствию отдельной жалобы: его также осматривают.

Совместная замена требует объяснения. Осмотр может выявить дефекты обоих тросов — тогда основание понятно. Если повреждение найдено только у одного, предложение заменить пару должно учитывать состояние второго. Ссылка на обязательный комплект также требует документации именно для установленного исполнения.

В согласовании стоит различать необходимую замену обнаруженной неисправной детали и дополнительное предложение мастерской. Для владельца это разные основания расходов. Такое разделение не запрещает заменять пару, но делает решение проверяемым.

После монтажа оценивают всю цепочку передачи движения. Новая деталь не устранит потерю хода, если осталась повреждённая опора оболочки. Она также не исправит неисправность механизма на КПП, ошибочно принятую за заедание троса.

Контроль охватывает прокладку, фиксацию оболочек и соединений, отсутствие помех перемещению. Полноту хода проверяют по документации установленного привода. Ощущение «рычаг стал легче» не показывает, получает ли механизм нужное движение во всех предусмотренных направлениях.

Если конструкция требует регулировки, мастер выполняет её установленным способом. Подгонка на глаз под удобное положение рычага не подтверждает правильность работы механизма. Конкретные положения, размеры и порядок настройки зависят от исполнения.

Проверка результата возвращается к исходному проявлению. Если сопротивление исчезло, но передача по-прежнему включается ненормально, поиск причины продолжают. Завершение замены и устранение жалобы — разные результаты. Допустимость перемещения автомобиля и готовность к рейсу определяет профильный специалист после проверки.

Как согласовать ремонт без повторного сбора данных

Согласование ремонта опирается на найденный дефект и понятный объём работ. Владельцу нужны объяснение причины, основание для подбора деталей и способ проверки после замены. Это помогает оценить предложение мастерской и понять, какие дополнительные работы требуют отдельного решения.

В согласовании полезно разделить диагностику, детали, монтаж и контроль результата. Если после проверки наружного привода требуется работа со сцеплением или коробкой, для неё нужно новое обоснование. Неудачная замена сама по себе не объясняет необходимость следующей.

Такой порядок особенно удобен, когда общаются водитель, механик транспортной компании и исполнитель. Водитель сообщает наблюдения, мастерская фиксирует результаты проверки, а ответственный представитель согласует объём. Письменная запись помогает сохранить различие между жалобой, предположением и подтверждённым дефектом.

Для фиксации решений подходит порядок согласования ремонта грузовика со СТО. Он связывает выявленную причину, предложение исполнителя и принятое решение. Общие возможности обслуживания описаны на странице грузового СТО; здесь рассматривается отдельная проблема управления коробкой.

В GruzHub сохраняются парк, СТС, реквизиты и контакты; данные подставляются в заявку. Местоположение и направление движения помогают описать ситуацию с машиной. В чатах доступны документы, фото и видео согласований. Это сокращает повторный ввод и поиск уже переданных материалов, а техническое заключение остаётся результатом проверки исполнителя.

После ремонта запись о выполненной замене полезно дополнить результатом контроля. Тогда видно, какую деталь установили, какой дефект устранили и как проверили исходную жалобу. Если неисправность сохранилась, это основание продолжить диагностику и отдельно согласовать дальнейшую работу.

Если Renault Premium нужна проверка переключения, создайте заявку в GruzHub. Объём замены можно согласовать после осмотра и подтверждения применимости деталей.

Частые вопросы

Почему одна неисправность привода может мешать включению нескольких передач?

Разные положения рычага могут использовать общие участки привода. Если такой участок заедает или теряет нужный ход, проблема может затронуть несколько направлений переключения. Это не доказывает повреждение нескольких внутренних деталей коробки. Мастерская выясняет, какое движение объединяет проявления, и проверяет соответствующую часть привода.

Может ли трос двигаться и всё равно требовать замены?

Да. Сам факт движения не подтверждает исправность: перемещение может сопровождаться заеданием или передаваться недостаточно. Для оценки важны состояние оболочки и соединений, характер движения и работа детали после установки. Решение о замене связывают с выявленным дефектом, а не с одним наблюдением «двигается».

Доказывает ли отсутствие видимых повреждений исправность троса?

Нет. Наружный осмотр показывает доступные повреждения, но не описывает полностью движение внутреннего троса относительно оболочки. Если внешняя причина не найдена, специалист продолжает проверку. Отсутствие разрыва или заметной деформации не заменяет оценки работы привода. При этом небольшой свободный ход сам по себе тоже не доказывает неисправность.

Достаточно ли успешного включения одной передачи после ремонта?

Нет. Одно включение подтверждает действие в конкретном положении механизма. Оно не показывает, передаёт ли привод нужный ход в остальных предусмотренных направлениях. Объём контроля определяют по документации установленного узла. Мастерская сопоставляет результат с исходной жалобой, проверяет соединения и оценивает работу привода в сборе.

Источники

• Cavi Cambio — GAM Technic. В таблице каталога позиции Renault Premium имеют одинаковую указанную длину и разные OE-ссылки. Это подтверждает недостаточность подбора по одному размеру, но не применимость деталей к автомобилю из обращения.
• Clutch Doesn’t Disengage — ZF Aftermarket. Разделы Root Cause и Corrosion on hub spline объясняют причины неполного выключения сцепления. Материал не заменяет руководство для конкретной модификации Renault.
• Control Cables Design Guide — Cable Manufacturing & Assembly Co. Inc., документ размещён на сайте Cablecraft. Разделы Lost Motion, Alignment and Installation и Efficiency описывают потери хода, крепление и влияние прокладки тросового привода. Источник общих принципов и поясняющей схемы, без переноса его числовых параметров на Renault Premium.
