Renault Premium DXi11: перегрев и система охлаждения

Когда Рено Премиум перегревается, сначала нужно различить три события: рост температуры, снижение уровня охлаждающей жидкости и сообщение о нарушении электронного управления. Они относятся к разным сторонам работы системы. При включении DANGER руководство требует немедленной остановки. Продолжать движение, чтобы выяснить, изменится ли показание на следующем участке дороги, нельзя.

Эта справка относится к Renault Premium DXi11 330/380/440 по руководству NE1/3926GB, 50 21 022931, издания 06/2005. Она рассматривает приборные предупреждения, охлаждение двигателя и описанные варианты оборудования с ретардерами. Сведения не распространяются на Premium dCi, DXi13 и Renault T. Объёмы и жидкости приведены как данные документа 2005 года; подбор современных материалов и деталей требует применимой документации конкретного автомобиля.

Температура, уровень и электронные предупреждения

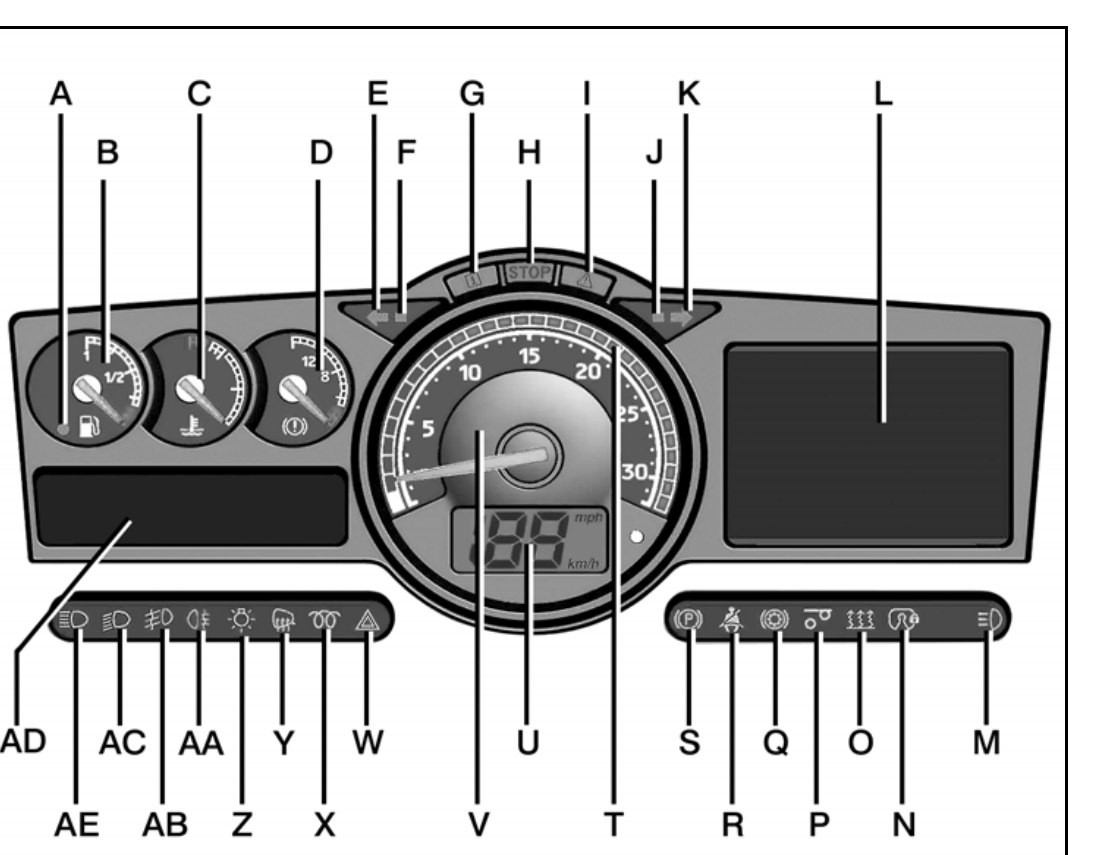

На приборной панели из B2-10 указатель C отображает температуру системы охлаждения двигателя. Лампа H — DANGER требует немедленной остановки, а I — SERVICE направляет к сервисному пункту Renault Trucks. Указатель сообщает о тепловом состоянии; лампы определяют необходимую реакцию водителя. Числовую границу опасной температуры предоставленные страницы не устанавливают.

В перечне B2-18 G30 обозначает температурное предупреждение, G31 — низкий уровень охлаждающей жидкости. Для обращения в сервис полезно сохранить точное сообщение и отметить, какой сигнал появился первым. Последовательность «сначала уровень, затем температура» отличается от температурного предупреждения при отсутствии сообщения об уровне: проверка начинается с разных наблюдаемых обстоятельств.

G9 в B2-16 означает электронную неисправность автомобиля либо блока оборудования кузовостроителя. Раздел E7-3 также связывает его с отказом вентилятора. Уточнение находится в сопровождающем тексте, поэтому запись одного обозначения G9 теряет существенную часть информации. При обращении передают и символ, и текст сообщения.

Отдельно фиксируют условия появления сигнала: движение под нагрузкой, спуск с использованием ретардера или первый рабочий цикл после обслуживания. Это позволяет сопоставить предупреждение с конкретным режимом. Если одновременно видны несколько сообщений, сохраняют весь набор, включая DANGER и SERVICE. Выбирать только предупреждение, которое кажется менее серьёзным, нельзя: требование остановки действует и при наличии других сигналов.

Циркуляция: функции термостата и насоса

Общая физика термостата. По технической справке MAHLE термостат регулирует поток охлаждающей жидкости через двигатель и радиатор. Заклинивание в закрытом положении может нарушить охлаждение; открытое положение может мешать достижению рабочей температуры. Среди возможных причин нарушений названы воздух, коррозия и посторонние частицы. Поэтому при проверке важна функция регулирования потока, а не только внешний вид корпуса. Эти сведения объясняют назначение узла, но не задают температуру его открытия, количество термостатов или номер детали для DXi11. MAHLE: термостат.

Общая механика насоса. HELLA описывает циркуляцию, создаваемую крыльчаткой на вращающемся валу, и уплотнение, препятствующее выходу жидкости наружу. Ослабленная либо повреждённая крыльчатка, нарушения привода, подшипника или уплотнения, а также сужение проходных сечений могут ухудшать охлаждение. Неисправность иногда сопровождается шумом или утечкой; небольшие следы у контрольного отверстия сами по себе её не доказывают. Это объяснение механики насоса, без переноса на Renault конструкции с фотографии, типа привода или нормативов давления. HELLA: водяной насос.

Для описанного Premium руководство E7-6 прямо предусматривает удаление воздуха при заполнении. Таким образом, сервисная оценка жидкостной стороны включает не только наличие жидкости, но и завершённость заполнения. Проверки термостата и насоса выполняют по документации установленного исполнения; приведённые общие принципы объясняют, какую функцию проверяют, не заменяя методику Renault.

Воздушный путь: радиатор и защитная сетка

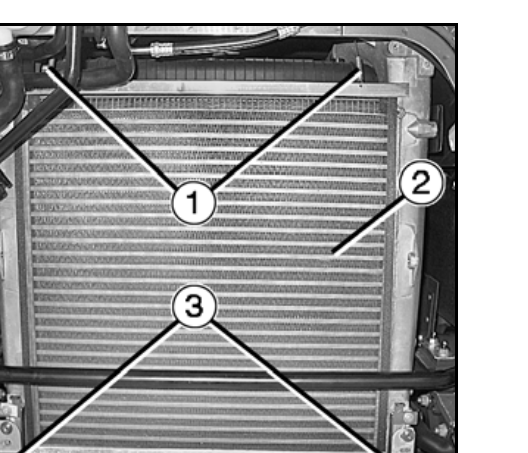

В E7-2 наружная очистка радиатора и обслуживание защитной сетки рассмотрены отдельно. Для поиска препятствия на воздушном пути это два самостоятельных объекта: загрязнение перед радиатором и загрязнение самого теплообменника. Осмотр только доступной сетки оставляет состояние поверхности радиатора неизвестным.

Сетка в руководстве обозначена как аксессуар. Её наличие нельзя подразумевать для каждого Premium. Если она установлена, проверяют её состояние и закрепление. После обслуживания правильная фиксация входит в требования источника: операция не заканчивается удалением грязи с отдельно лежащего элемента.

Для наружной очистки радиатора документ описывает работу со стороны двигателя и запрещает жирные продукты, включая дизельное топливо, керосин и парафин. Для сетки предусмотрены воздух низкого давления либо горячая вода; струя высокого давления исключена. Эти указания относятся к разным объектам. Перенос способа очистки сердцевины на сетку стирает различие, которое руководство специально сохраняет.

Сезонная рекомендация очистки в издании 2005 года помогает понять назначение обслуживания, но не устанавливает универсальный интервал для сегодняшнего автомобиля. При температурном DANGER этот участок рассматривают после выполнения требования остановки. В сервисной записи полезно разделить исходное состояние радиатора, состояние сетки и выполненные операции: тогда результат очистки можно связать с реально обнаруженным загрязнением.

Электронное управление вентилятором

В E7-3 Renault описывает вентилятор с регулируемым приводом, управляемым электронной системой двигателя. Значит, предмет проверки — связь управления с работой привода. Наблюдение вращающихся лопастей ещё не сообщает, как привод реагирует на требование системы. При обращении с G9 сервис сопоставляет сопровождающий текст с проверкой вентилятора и электронного управления.

Общее устройство регулируемого привода. MAHLE описывает вязкостные приводы вентиляторов с температурным биметаллическим управлением и варианты с электронным электромагнитным управлением. Электронная система может использовать разные входные сигналы датчиков. Нарушения электрической части, подшипника или колеса вентилятора способны сопровождаться ухудшением охлаждения, ростом температуры, шумом либо полным отказом. Эти сведения объясняют возможные стороны проверки регулируемого привода. Они не подтверждают, что на рассматриваемом Premium установлен конкретный узел MAHLE или определённая вязкостная муфта. MAHLE: привод вентилятора.

Для выбора сервисной методики сначала идентифицируют фактический привод. Затем оценивают управление и механическую работу по относящимся к нему данным. В предоставленном руководстве нет распиновки, порогов включения или процедуры принудительного управления, поэтому здесь их не назначают.

Практическое разделение результатов выглядит так: сообщение панели относится к электронной системе, осмотр устанавливает состояние вентилятора, проверка управления оценивает выполнение его функции. Это позволяет описать обнаруженную проблему точнее, чем формулировкой «вентилятор крутится» либо «горит G9».

Ретардер: откуда возникает тепловая нагрузка

Общая физика гидродинамического ретардера. По MAHLE он превращает кинетическую энергию автомобиля в тепло, передаваемое охлаждающей жидкости через теплообменник. Среди возможных нарушений названы недостаток или неподходящая жидкость, загрязнённый либо суженный теплообменник, повреждённые уплотнения, внутренняя утечка и отказ датчика жидкости. Полное торможение при низких оборотах двигателя может создавать тепловую нагрузку и условия для кавитации. Этот перечень описывает общие механизмы, без установления причины перегрева конкретного Premium. MAHLE: ретардер.

В руководстве Renault торможение двигателем и гидравлическим ретардером представлено несколькими сочетаниями оборудования. Для охлаждения существенно, какое сочетание реально работает на спуске: предупреждение нужно сопоставлять с использованием тормозной функции, положением управления и оборотами.

В C4-2 зелёная зона тахометра относится к предпочтительному рабочему диапазону двигателя. Синий сектор при использовании ретардеров показывает диапазон их максимальной эффективности. Это разные ориентиры. Синий сектор не является указателем температуры жидкости и не показывает запас возможностей охлаждения.

В C4-2 также объяснено появление красной зоны: она отображается, когда до максимальных оборотов остаётся 300 об/мин. Это предупреждение о приближении к пределу, а не разрешение использовать оставшийся диапазон. Для записи обстоятельств спуска поэтому важны фактические обороты вместе с показанными секторами тахометра.

Руководство запрещает допускать достижение красной зоны. В C4-7 также запрещены спуск на нейтрали и использование ретардера на скользкой поверхности. Там указано отключение автоматической работы переключателем A4; функции моторного тормоза и ретардера карданного вала блокируются в фазах ABS и ESP. Эти ограничения сохраняют значение при выборе режима спуска: улучшение охлаждения нельзя рассматривать отдельно от управления автомобилем.

VOITH с Optidriver 2: предварительный выбор и активная работа

В C4-14–C4-15 описано сочетание выпускного тормоза, моторного тормоза OPTIBRAKE и гидравлического ретардера VOITH с коробкой Optidriver 2, в зависимости от оборудования автомобиля. Для выбора скорости спуска руководство связывает передачу с уклоном. Управление имеет пять положений; без крайней необходимости переходить сразу из положения 0 в положение 5 запрещено.

В положении 0 функция выключена: контрольная лампа Q и синий сектор T не горят. В положении 1 при нажатой педали акселератора тормозная функция предварительно выбрана, но не активна; синий сектор уже включён. После отпускания педали источник описывает активную работу примерно на 25% эффективности по моменту, с зависимостью от нагрузки автомобиля. Тогда горят и Q, и синий сектор.

Для положений 2 и 3 приведены соответственно приблизительно 50% и 75%, также с зависимостью от нагрузки. При нажатом акселераторе сохраняется предварительный выбор; при отпущенном функция активна. Эти проценты описывают работу указанного сочетания тормозных средств, а не долю тепла, поступающего в систему охлаждения.

Из этого следует конкретный способ уточнить обстоятельства перегрева на спуске: записать положение рычага, состояние акселератора и лампы Q. Один синий сектор может соответствовать предварительному выбору, поэтому утверждение «ретардер работал» требует более точного описания. Для отсутствующих в новых выдержках подробностей других положений здесь не достраивается предполагаемый алгоритм.

ZF: связь оборотов и охлаждения на спуске

В C4-18 рассматривается выпускной тормоз с моторным тормозом OPTIBRAKE либо без него, совместно с гидравлическим ретардером ZF и коробкой ZF. В положении 0 функция не активна. В положениях 1–5 при нажатом акселераторе она предварительно выбрана: синий сектор включён. После отпускания акселератора тормозная функция активируется с последовательным увеличением мощности по положению управления; включается лампа Q.

Именно к этому разделу относится рекомендация C4-19: для оптимизации охлаждения гидравлического ретардера на крутых спусках поддерживать обороты двигателя выше 1500 об/мин. Указание подтверждает, что в описанной конфигурации режим двигателя влияет на условия теплоотвода при торможении. Оно не раскрывает отдельно характеристики насоса, расход жидкости или алгоритм вентилятора.

Практический смысл рекомендации — выбирать сочетание передачи и скорости спуска с учётом потребности охлаждения тормозящего оборудования. Нельзя считать, что минимальные обороты при сильном замедлении всегда обеспечивают подходящий тепловой режим. Одновременно руководство запрещает достижение красной зоны: увеличение оборотов имеет ограничение по безопасности двигателя.

Число 1500 не переносится на вариант VOITH, на любое исполнение DXi11 или на обычное движение без использования этого оборудования. При разборе температурного предупреждения в указанном варианте ZF сервис сопоставляет обороты, работу тормозной функции и сообщение панели; так эксплуатационное условие отделяется от возможного технического нарушения.

Различия контуров и исторические ёмкости

Таблица E7-1 содержит три исторических значения: 33,5 л для базовой системы, 51 л с ZF INTARDER и 46,5 л с VOITH. Для праворульных автомобилей руководство уменьшает каждое значение на один литр вследствие меньшего расширительного бачка. Разница показывает, что охлаждение дополнительного оборудования учитывается в описании системы автомобиля.

Эти значения нужны для правильного чтения документа: строка базовой системы не описывает автоматически машину с ретардером. При сервисном обращении сведения об установленном оборудовании поэтому включают в исходные данные наряду с обозначением двигателя. Правое расположение руля также меняет строку расчёта по этому источнику.

Табличная вместимость и количество жидкости, добавленное при отдельной операции, отвечают на разные вопросы. Первое характеризует описанный контур; второе фиксирует выполненное обслуживание. Запись «добавлено несколько литров» сама по себе не позволяет оценить полноту заполнения. Для этого необходимо знать характер вмешательства и результат предусмотренного в E7-6 контроля.

Ёмкости издания 2005 года не становятся нормой заправки любого автомобиля по одному названию модели. Их используют в пределах указанного руководства, сохраняя различия базового контура, ретардера и бачка.

Охлаждающая жидкость: что подтверждает руководство

В E7-1 указана заводская ULTRACOOLING PLUS, предназначенная для защиты от замерзания, коррозии и отложений. Описано также арктическое исполнение ULTRACOOLING PLUS −35, зависящее от рынка поставки; защиту обозначает наклейка автомобиля. Эти сведения характеризуют заполнение, предусмотренное документом 2005 года.

Источник запрещает добавление других охлаждающих жидкостей и присадок в описанную систему. Приведённые источники не содержат перечня современных заменяющих продуктов. Поэтому историческое наименование нельзя превращать в назначение произвольного аналога на 2026 год. Цвет содержимого бачка также не подтверждает спецификацию или совместимость продукта.

Для сервиса полезны сведения о последнем заполнении: наименование жидкости, документы на продукт и дата выполненной операции. Они позволяют отделить заводское описание от фактического обслуживания за прошедшие годы. Если продукт неизвестен, это фиксируют как отсутствующие данные, вместо подбора смеси по оттенку.

Наклейка морозозащиты и старое руководство служат исходными документами, но не удостоверяют нынешний состав после последующих замен. Универсальный срок службы жидкости и рецепт изменения концентрации из этих сведений не выводятся.

Воздух после обслуживания и этапы сервисной проверки

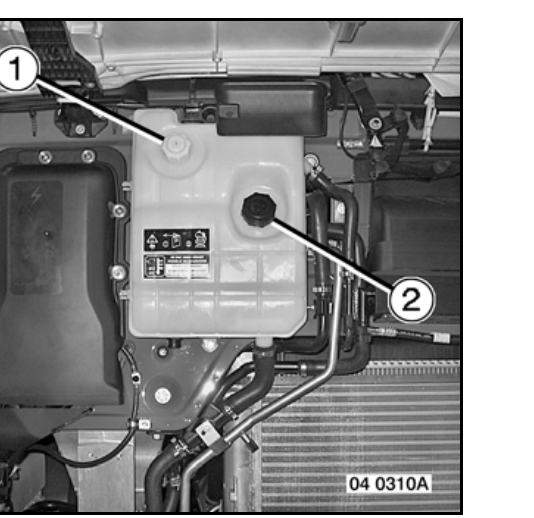

В E7-6 уровень в расширительной камере наблюдают через прозрачную стенку. Это позволяет сопоставлять фактическое наблюдение с G31 без превращения изображения бачка в инструкцию снятия крышек. Горячую систему по этой справке не открывают; при DANGER сначала выполняют требование остановки.

Если видимый уровень и G31 не согласуются, сервис фиксирует оба наблюдения и условия их получения. Это направляет проверку системы контроля уровня. При подтверждённом недостатке жидкости задача другая: установить причину снижения. Таким образом, одинаковое сообщение панели может требовать разных последующих проверок в зависимости от фактического состояния.

Заполнение в руководстве включает удаление воздуха и проверку уровня после цикла нагрева и охлаждения. Поэтому сервис должен оценить завершённость всей операции. В контексте циркуляции воздух имеет значение как возможный фактор нарушения работы жидкостной стороны; MAHLE отдельно отмечает его среди причин проблем термостата. Однако повторяющееся снижение уровня после законченного обслуживания требует самостоятельной проверки.

Для оценки последствий вмешательства уточняют, какие участки системы обслуживали и был ли завершён предусмотренный контроль после охлаждения. Эти сведения позволяют отличить первоначальное заполнение от результата законченной работы. Первую запись уровня и последующие наблюдения сохраняют вместе с этапом обслуживания, чтобы сравнение отражало последовательность событий.

Последовательность сервисной оценки можно оформить четырьмя этапами. Сначала фиксируют предупреждения, режим возникновения и недавние работы. Затем в предусмотренных безопасных условиях сопоставляют уровень через стенку бачка с сообщением G31. Следующий этап охватывает обнаруженные направления: воздушный путь радиатора, управление вентилятором, заполнение контура либо работу установленного ретардера. Методы проверки выбирают по технической документации соответствующего узла.

На заключительном этапе результат сравнивают с исходным обращением. После работ с заполнением учитывают контроль уровня после охлаждения; после устранения загрязнения оценивают температурное поведение; после ремонта управления проверяют работу привода. Для жалобы, связанной со спуском, сохраняют сведения о тормозной функции и оборотах.

В итоговой записи разделяют обнаруженное состояние, выполненную операцию и результат проверки. Такая запись объясняет, что именно изменилось, и позволяет продолжить работу, если предупреждение возвращается. Замена термостата, насоса, датчика или прокладки головки блока обосновывается результатами проверки соответствующего узла, а не названием симптома «перегрев».

Состояние запуска двигателя рассмотрено в справке Renault Premium DXi11 о стартере и ключе. Работа другого исполнения вентилятора разобрана на примере Volvo FH; параметры между моделями не переносят.

В GruzHub сохраняются данные парка, документы, контакты и материалы согласований. При обращении по конкретному тягачу их можно повторно использовать; фотографии и переписка остаются в истории ремонта.

Частые вопросы

Означает ли G9 неисправность вентилятора?

В E7-3 G9 связан с отказом вентилятора, но в B2-16 обозначает более широкий круг электронных неисправностей. Нужны сопровождающий текст и проверка соответствующей системы.

Нужно ли держать выше 1500 об/мин с любым ретардером?

Нет. Рекомендация C4-19 относится к охлаждению гидравлического ретардера в описанном разделе о варианте ZF на крутых спусках. На VOITH и другие исполнения её автоматически не переносят.

Можно ли считать снижение уровня после обслуживания выходом воздуха?

Удаление воздуха предусмотрено E7-6, но это не объясняет любое снижение уровня. Оценивают завершённость заполнения и контроль после охлаждения; повторяющееся снижение требует дальнейшей проверки.

Источники

Основной источник: Renault Trucks, руководство NE1/3926GB, 50 21 022931, 06/2005.

• B2-10, PDF с. 52 — указатель температуры, DANGER и SERVICE.
• B2-16, PDF с. 58; B2-18, PDF с. 60 — G9, G30 и G31.
• C4-2, PDF с. 146 — рабочие диапазоны двигателя, синий сектор ретардеров, красная зона.
• C4-7, PDF с. 151 — ограничения использования ретардера, ABS и ESP.
• C4-14–C4-15, PDF с. 158–159 — VOITH с Optidriver 2, предварительный выбор и активная работа.
• C4-18–C4-19, PDF с. 162–163 — вариант ZF и рекомендация по оборотам для охлаждения на крутых спусках.
• E7-1, PDF с. 291 — исторические ёмкости и охлаждающие жидкости.
• E7-2, PDF с. 292 — радиатор и защитная сетка.
• E7-3, PDF с. 293 — электронное управление вентилятором.
• E7-6, PDF с. 296 — наблюдение уровня, заполнение, удаление воздуха и контроль после охлаждения.
