SITRAK C7H: не работает кондиционер

Если на SITRAK C7H не работает кондиционер, сначала нужно определить, какое устройство проверяется и что именно отсутствует: поток воздуха, охлаждение при имеющемся потоке или запуск отдельного парковочного блока. Эти наблюдения относятся к разным функциям. Объединять их в один диагноз и сразу назначать заправку либо замену компрессора нельзя.

Основная климатическая система управляется панелью с кнопками A/C, AUTO, MODE и OFF. Парковочный кондиционер в рассматриваемом руководстве — отдельная опция с собственной панелью, пультом и индикацией питания. Состояние одной системы не объясняет автоматически поведение другой.

Материал основан на руководстве SINOTRUK C7H с предисловием 03/2020, опубликованном в файле от 28.07.2022. Описанная логика относится к изображённым в нём панелям и исполнениям. Она не распространяется автоматически на все C7H, другие поколения SITRAK и установленное дополнительно оборудование. Ниже отдельно приведены сведения руководства и объяснительные различия, которые помогают правильно описать наблюдение, но не устанавливают неисправность конкретного автомобиля.

Как отличить основную систему от парковочного устройства

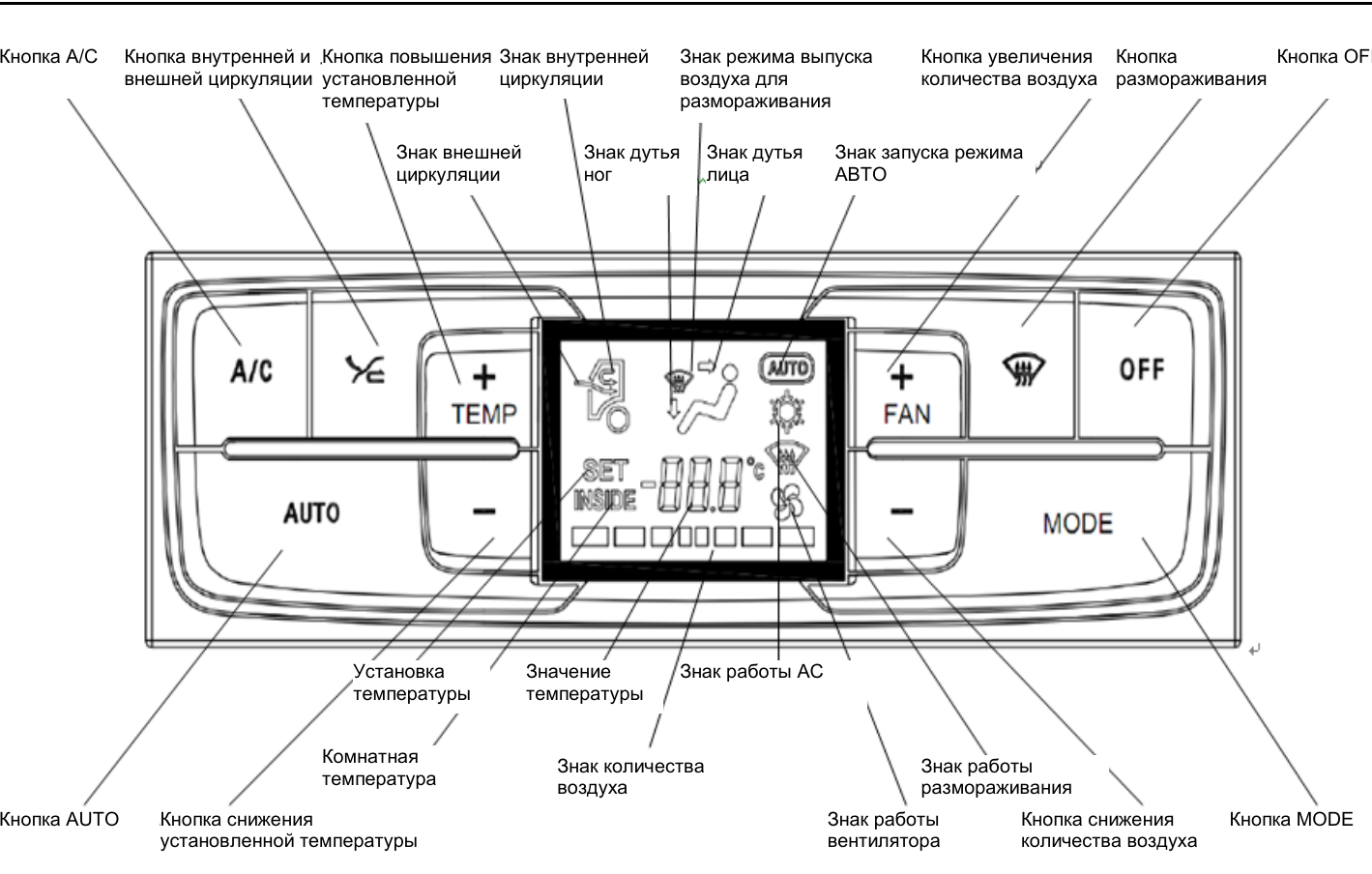

На странице 163 руководства показана основная климатическая панель. Она содержит кнопки A/C, AUTO, MODE, OFF, настройки температуры и скорости вентилятора, переключение внутренней и внешней циркуляции, отдельную кнопку размораживания. На дисплее предусмотрены температурные значения и обозначения состояния системы.

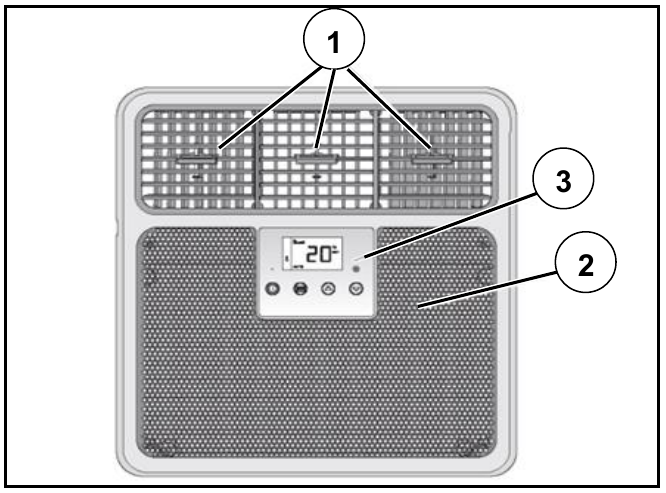

Парковочное устройство описано на странице 175 как опция. У него собственные выпускные отверстия, впускная решётка, дисплей, кнопка питания и приёмник дистанционного управления. Наличие основной панели не подтверждает, что на автомобиле установлен именно такой парковочный блок. Если дополнительное оборудование выглядит иначе, его управление нужно сверять с отдельной документацией.

Для изображённого парковочного исполнения руководство допускает использование при выключенном и остановленном автомобиле либо во время движения. Это характеристика данного устройства. Переносить её на другой установленный кондиционер без проверки его инструкции нельзя.

При наблюдении полезно связывать каждый признак с конкретным устройством. Реакция основной панели на A/C и отсутствие реакции парковочного блока на пульт — два самостоятельных события. Аналогично, охлаждение из выпускных отверстий парковочного устройства не подтверждает исправность основной системы.

Разделение важно и для индикации. Надпись ERROR на парковочном дисплее нельзя трактовать по таблице ошибок основной климатической панели. Даже одинаковое слово AUTO относится здесь к разным устройствам и разным описаниям управления. Сначала определяют панель, затем читают её состояние по соответствующему разделу руководства.

Отсутствие потока и отсутствие охлаждения требуют разных наблюдений

Основная система позволяет изменять подачу воздуха ступенями. На странице 167 указано: уменьшение скорости до нуля прекращает работу компрессора и убирает значок кондиционера. При этом заданная температура, циркуляция и выбранное направление воздуха сохраняются.

Поэтому число температуры, оставшееся на экране, не подтверждает продолжающееся охлаждение. Оно может обозначать сохранённую настройку при нулевой подаче воздуха. Если поток исчез непосредственно после последовательного уменьшения скорости, это сначала сопоставляют с описанной логикой панели.

Увеличение подачи предусмотрено до четвёртой ступени. Руководство также указывает, что вентилятор можно включить при работающем двигателе. Проверку основной системы нужно соотносить с этим условием: отсутствие обдува при другом состоянии автомобиля само по себе не доказывает отказ вентилятора.

Направление подачи оценивают отдельно от скорости. Отсутствие воздуха у лицевых дефлекторов при выбранном направлении к стеклу не равно отсутствию потока во всей системе. Для содержательного наблюдения нужны два признака: какое направление выбрано и где воздух фактически ощущается.

Если дисплей показывает увеличение скорости, а у соответствующих выходов поток не появляется, установлено только расхождение между показанием и результатом. По нему нельзя сразу назвать неисправным вентилятор или механизм распределения воздуха. Руководство описывает управление, но не даёт измерений, необходимых для такого заключения.

При имеющемся потоке вопрос меняется: требуется отдельно оценивать запрос A/C, режим, температурную настройку и предупреждения. Формулировка «воздух поступает, но заметного охлаждения нет» сохраняет полезное различие. Она не превращается в диагноз холодильного контура, однако исключает смешение этой жалобы с полным отсутствием подачи.

Что показывает A/C и чего эта индикация не подтверждает

На странице 165 кнопка A/C описана как управление включением и выключением компрессора. В ручном режиме каждое нажатие переключает соответствующее состояние. Для первичного разбора это команда системе, которую нужно отделять от фактического результата охлаждения.

Появление обозначения A/C позволяет описать состояние управления. Оно само по себе не подтверждает, что компрессор действительно работает, воздух охлаждается или холодильный контур исправен. Точно так же отсутствие ощутимого холода при включённом A/C не определяет, какой узел требует ремонта.

У показанной панели есть конкретная особенность: если при включении A/C вентилятор не работает, система автоматически устанавливает вторую скорость подачи воздуха. Это подтверждённая логика данного исполнения, а не универсальная проверка всех C7H. Если панель другая, сначала устанавливают применимость документа.

Нажатие A/C в AUTO меняет сразу два аспекта управления: переключает состояние A/C и выводит систему из автоматического режима. Остальные исполнительные механизмы, согласно руководству, сохраняют текущее состояние. Поэтому прежнее направление воздуха после такого нажатия не означает, что команда не была принята.

Источник предусматривает интервал между двумя включениями компрессора больше десяти секунд. Быстрые повторные переключения не дают понятного сравнения: водитель последовательно меняет запрос, а затем пытается оценить результат без устойчивого исходного состояния.

Практическое различие выглядит так: «A/C отображается», «воздух поступает» и «воздух заметно охлаждается» — три отдельных наблюдения. Их сочетание полезно для дальнейшей проверки, но ни одно из них не заменяет остальные. Если запрос отображается и поток присутствует, а ожидаемого охлаждения нет, причину устанавливают проверкой конкретного оборудования, а не выбором детали по одному символу.

Как ручные действия меняют AUTO

AUTO управляет несколькими функциями одновременно. Для основной системы руководство перечисляет направление подачи воздуха, скорость вентилятора, внутреннюю и внешнюю циркуляцию, A/C и водяной клапан. Поэтому автоматический режим нельзя оценивать только по состоянию одной кнопки.

Не каждое ручное действие отключает AUTO. Изменение заданной температуры сохраняет автоматический режим. Переключение циркуляции и нажатие MODE также изменяют соответствующую функцию без выхода из AUTO — именно так описана рассматриваемая панель.

Кнопки скорости действуют иначе. Увеличение или уменьшение подачи переводит систему в ручной режим, а остальные текущие состояния сохраняются. Нажатие A/C тоже выводит её из AUTO. Следовательно, после нескольких нажатий исходный автоматический режим может уже не действовать, даже если направление потока осталось прежним.

Например, последовательность «AUTO, затем увеличение скорости» по руководству заканчивается ручным управлением подачей. Оценивать последующее поведение как полностью автоматическое было бы ошибкой. Это объяснение последовательности команд, а не описание неисправности автомобиля.

Повторное нажатие AUTO сохраняет автоматический режим и пересчитывает рабочие состояния по программе управления. При сравнении реакций важно понимать, до или после такого пересчёта сделано наблюдение. Иначе изменение потока можно ошибочно связать с последней нажатой кнопкой, хотя система уже получила новую совокупность команд.

Для первичного наблюдения достаточно менять один параметр и сопоставлять индикацию с результатом. Такой подход помогает восстановить последовательность событий. Он не проверяет исправность исполнительных механизмов. Если желаемое охлаждение в AUTO не получено, это остаётся жалобой на результат работы системы, а не доказательством отказа датчика, компрессора или водяного клапана.

Температурная настройка, циркуляция и обдув стекла

На основной панели предусмотрены заданная температура и температурные показания. Нужно понимать, какое значение читается в данный момент. Число, выбранное кнопками настройки, не является измерением температуры воздуха на выходе из дефлектора.

Диапазон настройки показанного исполнения включает LO, значения от 18 до 29 °C и HI. LO и HI — предусмотренные панелью крайние состояния регулирования. Их выбор не сообщает конкретную измеренную температуру потока и не подтверждает, что ожидаемый результат уже достигнут.

Для циркуляции руководство описывает особенность AUTO, режима размораживания и HI/LO. Если выбрана внутренняя циркуляция, после каждых пятнадцати минут работы предусмотрен переход на внешнюю на одну минуту с последующим возвратом. При этом значок остаётся обозначением внутренней циркуляции. Следовательно, он не отражает каждое промежуточное переключение.

Направление к стеклу также имеет два разных контекста. Выбор направления через MODE не означает включение специальной функции размораживания. Эти состояния нужно различать по управлению и индикации, даже если воздух поступает к одной и той же зоне.

В специальном режиме размораживания система автоматически охлаждает или нагревает воздух в зависимости от наружной температуры. Кнопки изменения температуры в этом режиме не действуют. Поэтому отсутствие реакции на них сначала сопоставляют с активным режимом, а затем решают, есть ли отклонение от инструкции.

Выход из размораживания через AUTO и через MODE описан по-разному. AUTO переводит систему в автоматический режим; MODE — в ручной с направлением к лицу и сохранением остальных текущих параметров. После переключения следует заново определить состояние панели. Оценивать следующую реакцию по прежнему режиму было бы неточно.

OFF и предупреждения основной климатической панели

OFF выключает основную систему: дисплей гаснет, исполнительные механизмы прекращают работу. Однако не все кнопки одинаково действуют из этого состояния. Руководство прямо указывает, что уменьшение подачи воздуха и повторное нажатие OFF не дают эффекта.

AUTO включает систему в автоматическом режиме, а кнопка размораживания — в соответствующем специальном режиме. Увеличение подачи воздуха также предусмотрено как способ включения. Поэтому сообщение «панель не включается кнопкой» требует уточнения кнопки и исходного состояния. Отдельные отсутствующие реакции предусмотрены инструкцией.

Предупреждения о датчиках относятся к другой группе наблюдений. На странице 168 сказано: при неисправности датчиков внутренней или наружной температуры мигает код, а системе разрешена работа только в HI и LO. Такое ограничение отличается от добровольного выбора водителем крайней настройки.

Для неисправности датчика температуры испарителя предусмотрено отдельное предупреждение при работающем A/C. Руководство требует выключить кондиционер и обратиться в сервис, чтобы избежать замерзания испарителя. Это подтверждённое указание источника о продолжении эксплуатации при соответствующей неисправности.

Любое мигание нельзя автоматически объявлять этим предупреждением. Сначала устанавливают, какая панель подаёт сигнал и какое обозначение отображается. Если содержание сообщения не установлено, корректно сохранить само наблюдение, не приписывая ему причину.

Даже сообщение об ошибке датчика не назначает замену чувствительного элемента без проверки. Между указанием направления диагностики и установленной причиной есть различие. В частности, описания ошибок в руководстве включают нарушения электрической цепи. Сервисная комбинация запуска самопроверки здесь не приводится: обычное чтение индикации не требует перехода к этой процедуре.

Парковочный кондиционер: запуск и два состояния выключения

У парковочного устройства собственная логика питания. Короткое нажатие кнопки на панели запускает блок: начинает работать вентилятор, горит индикатор питания, дисплей показывает текущее состояние. Эти признаки нужно наблюдать на самом парковочном кондиционере.

Немедленный запуск компрессора не гарантируется. На странице 179 допускается задержка до 180 секунд в зависимости от состояния системы. Поэтому начало работы вентилятора и начало охлаждения не следует считать одним событием. Вместе с тем эта задержка не объясняет любое длительное отсутствие холода.

Короткое нажатие кнопки питания у работающего блока переводит его в ожидание. Текущие параметры сохраняются, светодиод питания продолжает гореть. После двенадцати часов ожидания описанная система автоматически отключает питание.

Полное выключение выполняется удержанием кнопки больше трёх секунд. Для пульта дано существенное уточнение: после полного отключения длительным нажатием повторно включить устройство можно только кнопкой на его панели. Короткое нажатие пульта в таком состоянии не является достаточной проверкой его исправности.

Таким образом, перед выводом «не запускается» различают ожидание и полное выключение. Если блок был полностью отключён пультом, сначала используют предусмотренное включение с панели. Если панель включила устройство, это объясняет предшествующую последовательность управления, но не подтверждает исправность всех функций охлаждения.

После запуска также разделяют реакцию кнопки, индикацию, поток и охлаждение. Работающий вентилятор при ещё не начавшемся охлаждении может укладываться в предусмотренную задержку. Отсутствие всех признаков запуска — другое наблюдение. Объединять эти случаи в одну предполагаемую поломку нельзя.

ERROR, питание и режимы парковочного блока

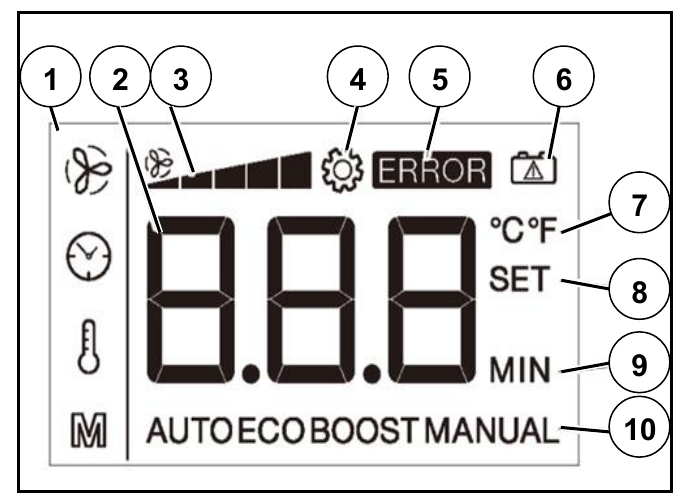

Парковочный дисплей показывает параметры выбранного меню и режим работы. SET сообщает, что отображается заданная температура; MIN связан с установленным таймером. Число на экране читают вместе с обозначением, иначе настройку температуры можно принять за другой параметр.

Перевод описания ERROR неоднозначен: сигнал связан с напряжением ниже установленного уровня, а формулировка о мигании дисплея не позволяет вывести однозначную диагностическую трактовку. Индикатор батареи в источнике связан с нарушением питания. Эти сведения нельзя превращать в готовый диагноз аккумулятора или компрессора.

Наличие контроля батареи подтверждено отдельно. Если устройство работает после выключения автомобиля и напряжение питания опускается ниже установленного порога, система автоматически отключается. Числовой порог в предоставленных выдержках отсутствует. Назначать его по предположению или переносить с другого оборудования нельзя.

Режимы также влияют на наблюдаемый результат. AUTO автоматически регулирует скорость вентилятора и компрессора. ECO использует автоматическое регулирование с ограничением мощности компрессора. Поэтому различие интенсивности между ними само по себе не доказывает неисправность.

BOOST предусматривает максимальную мощность не более двадцати минут, после чего устройство переходит в AUTO. Руководство допускает более ранний переход после достижения заданной температуры. Возврат из BOOST в AUTO после ожидания или выключения также описан в документе.

Снижение интенсивности после BOOST и отключение с предупреждением питания — разные события. В первом случае проверяют отображаемый режим и предусмотренный переход; во втором сохраняют сведения об индикации питания. Ни режим, ни ERROR отдельно не определяют ремонт. Обозначения на этом дисплее относятся к парковочному устройству и не объясняют состояние основной климатической панели.

Граница проверки органами управления и работ с контуром

Без вмешательства в оборудование можно определить систему, прочитать настройки, сопоставить выбранное направление с фактическим потоком и проверить обычную реакцию органов управления. Для парковочного устройства дополнительно учитывают ожидание, полное выключение и возможную задержку запуска компрессора.

На странице 178 запрещено одновременно закрывать все выпускные отверстия парковочного кондиционера: источник связывает это с риском замерзания внутри устройства. Это ограничение эксплуатации, а не способ диагностики. Открытые выпуски обеспечивают предусмотренные условия подачи, но сами по себе не доказывают исправность блока.

Руководство также предупреждает, что фактическое охлаждение парковочным устройством зависит от модели автомобиля, наружной температуры и охлаждающей способности оборудования. Поэтому заданное число на дисплее не является обещанием немедленного достижения такой температуры в кабине. Для оценки результата необходимо сохранять различие между настройкой и фактическим состоянием воздуха.

Подключение к кабинному диагностическому разъёму документ относит к работам на СТО. Обслуживание холодильного контура и заправку должен выполнять квалифицированный персонал. Проверка панели не даёт основания самостоятельно вскрывать контур или выпускать хладагент.

Источник запрещает пропан-бутановые подмены, сварочные работы на холодильных компонентах или рядом с ними даже после удаления хладагента. Нагрев таких компонентов также исключают.

Решение о ремонте требует установленной причины. Отсутствующий поток, отсутствие охлаждения при потоке и отключение парковочного блока с предупреждением питания задают разные направления проверки. Ни один из этих признаков отдельно не обосновывает заправку, замену компрессора или датчика.

Смежные справки по отдельным системам: предупреждения SCR на SITRAK C7H и управление вентилятором охлаждения двигателя на Volvo FH. Для климатического оборудования применяют его собственную документацию.

В GruzHub сохраняются данные парка, документы, контакты и материалы согласований. При обращении по конкретному тягачу их можно повторно использовать; фотографии и переписка остаются в истории ремонта.

Частые вопросы

Почему A/C горит, но холода нет?

Значок отражает состояние управления. Отдельно проверяют подачу воздуха, режим и фактическое охлаждение. Причину устанавливают по исполнению системы и результатам диагностики.

Почему парковочный кондиционер не включается пультом?

В показанном исполнении после полного выключения длительным нажатием пульта повторное включение выполняется кнопкой на панели самого устройства. Это отличается от режима ожидания.

ERROR относится к основной климатической панели?

Показанный ERROR находится на дисплее отдельного парковочного блока. Его нельзя расшифровывать как сообщение основной панели A/C.

Источники

SINOTRUK. Руководство C7H: предисловие 03/2020, публичный файл от 28.07.2022.

Основная климатическая система: печатные страницы 162–169, страницы PDF 174–181. Парковочный кондиционер: печатные страницы 175–180, страницы PDF 187–192.
