SITRAK C7H: воздушный фильтр, замена и индикатор

Воздушный фильтр SITRAK C7H обслуживают по устройству установленной системы впуска. Руководство SINOTRUK описывает сухой фильтр с основным и защитным элементами, а также исполнение с дополнительным фильтром с масляной ванной. При включении индикатора засорения действия для этих комплектаций различаются: в одном случае требуется новый основной элемент, в другом сначала обслуживают проволочный элемент масляного фильтра.

Ниже приведён порядок для C7H из указанного руководства. Общие объяснения устройства фильтрации выделены отдельно и опираются на технические материалы Donaldson и MAHLE. Они помогают понять назначение деталей, но не подтверждают установку продукции этих производителей на конкретном автомобиле.

Обслуживание воздушного фильтра включает несколько самостоятельных работ: обслуживание фильтрующих элементов, удаление пыли из корпуса, проверку соединений впуска и уход за устройствами удаления пыли и воды. Для каждой работы предусмотрены свои основания и последовательность.

Почему важен весь путь воздуха

В описании систем управления воздухом MAHLE впуск рассматривается как последовательность узлов: поступление наружного воздуха, предварительное отделение пыли и воды, основной и защитный элементы, соединение с входом турбокомпрессора. Эти части решают разные задачи. Предварительное отделение загрязнений уменьшает их поступление к фильтрующим элементам; сами элементы задерживают частицы, а соединения обеспечивают прохождение воздуха по предусмотренному пути.

Из этого следует важное различие между загрязнённым фильтром и негерметичным трактом. В первом случае воздух проходит через фильтрующий материал, во втором часть потока может обходить его через повреждённое соединение на чистой стороне. Поэтому замена элемента и проверка герметичности дополняют друг друга. Это общий принцип грузового впуска, а конкретные места осмотра для рассматриваемого C7H перечислены в руководстве SINOTRUK.

Основной и защитный элементы: разные задачи

У сухого фильтра основной элемент принимает рабочую пылевую нагрузку. Защитный расположен со стороны очищенного воздуха и имеет собственные условия замены. В переводе руководства SINOTRUK он также назван предохранительным или безопасным элементом; далее используется обозначение «защитный».

Donaldson объясняет назначение защитного элемента двумя ситуациями: обслуживание со снятым основным элементом и скрытое повреждение основного фильтра. Пока основной элемент извлечён, защитный помогает оградить чистый выход от загрязнений. При незаметном повреждении основного он служит дополнительным барьером для частиц.

Однако такой барьер не рассчитан на полноценную работу вместо основного фильтра. Donaldson указывает на меньшую площадь поверхности и более открытый материал, позволяющий ограничивать сопротивление воздушному потоку. Значительная пылевая нагрузка для него не предусмотрена. Производитель также запрещает очищать защитный элемент и запускать двигатель только на нём.

Пыль на защитном элементе требует внимания не только к самой вставке, но и к пути проникновения загрязнений через основной элемент или повреждённый участок. Это общее объяснение Donaldson. Для C7H решение о замене принимают по правилам SINOTRUK: немедленно при обнаружении пыли, при пятом извлечении основного элемента и после использования более 12 месяцев. Интервалы других производителей сюда не переносятся.

Что проверяют у фильтрующего материала

В материале MAHLE о воздушных фильтрах среди задерживаемых загрязнений названы пыль, сажа и частицы износа шин. Таким образом, состояние воздушного фильтра связано не только с движением по грунтовой дороге: частицы поступают и из обычной дорожной среды.

MAHLE также описывает применение синтетических смол для пропитки современной фильтровальной бумаги и различия формы, материала и опор в зависимости от требований производителя автомобиля. Это объясняет, почему фильтрующий элемент нужно оценивать как конструкцию, а не как лист бумаги: значение имеют материал, сохранность формы и сопряжение с корпусом. Эти сведения не устанавливают состав пропитки или характеристики элемента C7H.

Для рассматриваемого сухого фильтра SINOTRUK задаёт конкретные объекты осмотра: фильтровальную бумагу и герметик на торце. Загрязнение, повреждение материала и нарушение торцевого уплотнения проверяют отдельно.

Индикатор засорения: какое обслуживание требуется

На печатной странице 352 руководства включение индикаторной лампы засорения воздушного фильтра названо основанием для обслуживания. Для автомобиля без масляной ванны требуется заменить основной элемент сухого фильтра новым. В этом исполнении инструкция связывает сигнал с заменой, поэтому очистку корпуса нельзя считать достаточной реакцией на предупреждение.

Для автомобиля с масляной ванной сначала очищают элемент из стальной проволоки в масляном фильтре. При каждом третьем обслуживании масляной ванны дополнительно заменяют основной элемент сухого фильтра. Следовательно, проволочный элемент и сухой основной элемент входят в одну описанную систему, но обслуживаются разными способами и с разной периодичностью.

Счёт обслуживаний масляной ванны следует отличать от счёта извлечений основного сухого элемента. Первое число определяет предусмотренную замену основного, второе — замену защитного. Если при работе с масляной ванной сухой элемент не извлекали, основания для новой отметки на защитном нет.

В рассмотренных разделах руководства не указаны порог разрежения, диагностические коды и порядок проверки электрической цепи индикатора. Поэтому по одной лампе нельзя установить неисправность турбокомпрессора или назначить ремонт другого агрегата. Здесь сигнал используется в том значении, которое ему придаёт руководство: как основание выполнить соответствующее обслуживание фильтра.

Учёт извлечений и возраст сухих элементов

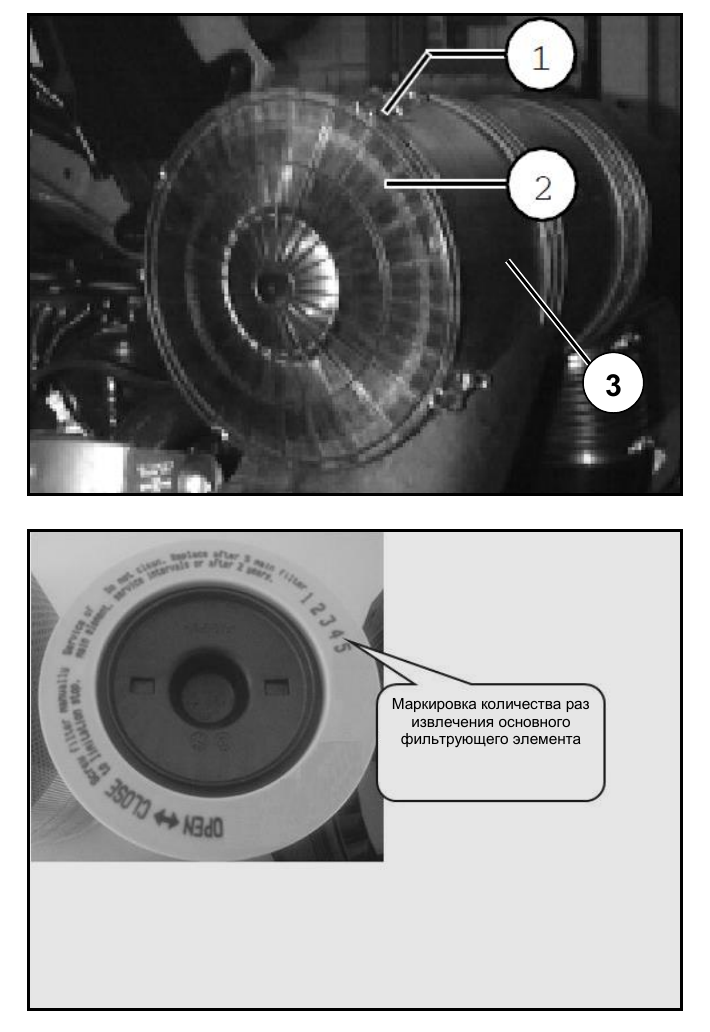

Каждое извлечение основного элемента фиксируют знаком «√» на отметке частоты обслуживания, расположенной на торце защитного. Учитывается фактическое действие: если основной элемент вынули для осмотра и затем вернули, извлечение состоялось. Число установленных новых основных элементов может оказаться меньше числа извлечений, поэтому эти показатели нельзя заменять друг другом.

При пятом извлечении основного требуется новый защитный элемент. Маркировка позволяет определить наступление этого условия непосредственно по обслуживаемой детали. Отметку следует делать при извлечении, поскольку восстановление количества задним числом по общему числу посещений сервиса не даёт достоверного результата.

Пыль на защитном элементе образует отдельное основание для немедленной замены. Ждать пятой отметки в такой ситуации не нужно. Для показанного узла руководство описывает снятие защитного элемента поворотом против часовой стрелки. Перед снятием важно определить именно эту деталь и её крепление, а не применять усилие к основному элементу по аналогии.

Кроме того, основной и защитный элементы заменяют новыми после использования более 12 месяцев. Это календарное условие действует независимо от количества извлечений. Малое число отметок не продлевает установленный срок, а замена основного элемента сама по себе не меняет возраст оставленного защитного.

В руководстве нет единого километрового интервала для этой операции. При планировании обслуживания используют названные критерии: сигнал засорения, состояние деталей, фактические извлечения и продолжительность использования.

Подготовка и открытие сухого фильтра

Метод обслуживания начинается с остановки двигателя и включения стояночного тормоза. Затем предусмотрен доступ через откидывание кабины. Для этой операции руководство отсылает к отдельному разделу о механизме кабины: порядок её перемещения и безопасного положения нужно брать оттуда.

Требование остановить двигатель особенно существенно при замене фильтрующего элемента. Открытый корпус и снятый основной элемент являются состоянием обслуживания, а не допустимой конфигурацией для работы двигателя.

На показанном корпусе сначала освобождают четыре пружинные скобы крышки. После этого снимают нижнюю крышку, удаляют из неё накопившуюся пыль и протирают поверхность. Такая последовательность позволяет убрать содержимое крышки до дальнейшей работы с элементами.

Руководство отдельно предостерегает от открытия воздушного фильтра без необходимости. Основание — риск занести грязь на сторону чистого воздуха. Поэтому доступ к элементам должен соответствовать предусмотренной работе, а частые открытия исключительно ради поверхностного осмотра увеличивают число вмешательств и учитываемых извлечений.

Очистка корпуса и осмотр основного элемента

После извлечения основного элемента пыль внутри корпуса удаляют щёткой или пылесосом, затем корпус протирают. Эти способы относятся к корпусу. Они не описывают восстановление фильтровальной бумаги и не заменяют предписанную установку нового элемента.

Нижняя крышка и внутренние поверхности корпуса очищаются на разных этапах. Удаление пыли из снятой крышки не означает, что обработана внутренняя часть корпуса, которая становится доступна после извлечения основного элемента. При работе сохраняют чистоту стороны, по которой воздух поступает дальше в двигатель.

Перед установкой основной элемент внимательно осматривают. Повреждение фильтровальной бумаги или трещины герметика на торце требуют замены. Проверка бумаги выявляет нарушения фильтрующего материала, а осмотр герметика — нарушения уплотняющей части. Поэтому оценка только количества видимой пыли недостаточна.

В предупреждении SINOTRUK сказано, что многократное продувание снижает эффективность фильтрации; далее запрещается использование элемента после продувания. Обслуживание сухого фильтра по этому руководству не предусматривает восстановления компрессором. Промывка дизельным топливом, описанная для проволочных элементов масляной ванны, к сухой бумаге также не относится.

Для замены предусмотрены оригинальные детали. В этой справке не назначен каталожный номер: конкретный элемент подбирают по документации установленного узла. Перед монтажом проверяют сохранность новой детали и отсутствие грязи на чистой стороне корпуса.

Сборка и соединения впуска

После проверки фильтрующие элементы последовательно устанавливают обратно в корпус, закрывают уплотнительную торцевую крышку и фиксируют пружинные крепления. Если защитный элемент снимали для замены, сборка должна восстановить предусмотренный состав сухого фильтра; основной элемент не заменяет защитный.

Закрытие крышки завершает работу внутри корпуса, но дальше руководство предусматривает осмотр соединений. Проверяют три места: уплотнение впускной трубы, хомут гибкой трубы и стенку трубы. Уплотнение должно быть в хорошем состоянии, хомут — без ослабления, стенка — без повреждений.

Каждый объект проверяют по своему признаку. Для уплотнения важна сохранность уплотняющей части, для хомута — состояние крепления соединения, для трубы — целостность стенки. Эти признаки нельзя подтвердить одним общим наблюдением, что корпус закрыт и новый фильтр установлен.

В приведённом разделе нет момента затяжки хомута или технологии ремонта трубы. При выявлении дефекта дальнейшую работу определяют по применимой ремонтной документации. Подтягивание повреждённого соединения наугад не следует из перечисленных требований осмотра.

Пылесборник: ежедневный уход в указанных условиях

На печатной странице 354 пылесборник обозначен цифрой 4. При эксплуатации в зимних и пыльных условиях его необходимо ежедневно опорожнять и очищать. Требование относится к показанному пылесборнику и его содержимому, а не к ежедневному разбору сухого фильтра.

Эта операция имеет собственную периодичность. Она выполняется по условиям эксплуатации, тогда как замена основного элемента определяется другими основаниями. Ежедневный уход за пылесборником поэтому не увеличивает счёт извлечений, если основной элемент при работе остаётся на месте.

При выпадении или повреждении пылесборник следует своевременно заменить. Осмотр должен охватывать наличие и состояние самой детали: отсутствие накопившейся пыли не подтверждает исправность выпавшего или повреждённого узла.

Сливной клапан: удаление воды из воздушного впуска

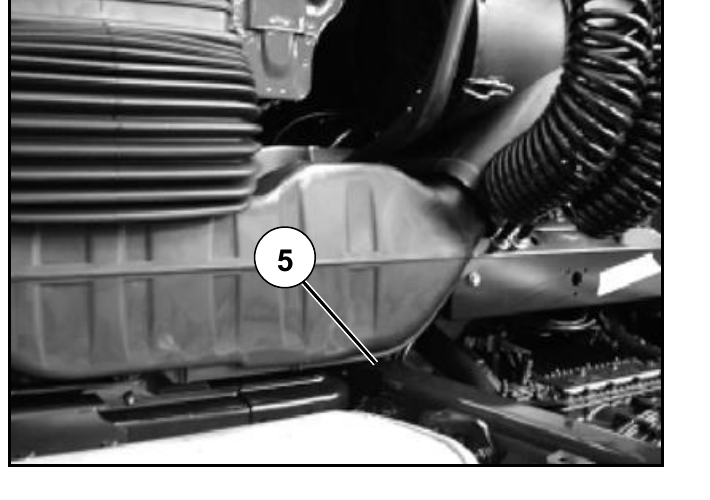

Сливной клапан обозначен цифрой 5. Он находится в нижней части впускной трубы на входе воздушного фильтра. Руководство требует регулярно очищать клапан и проверять его работу, обеспечивая свободный слив.

В данном случае обслуживается водоотвод воздушного впуска. Это важно при определении детали: клапан не относится к сливу из топливного фильтра, и порядок обслуживания топливной системы к нему не применяется.

Предупреждение SINOTRUK связывает необходимость исправного водоотвода с риском повреждения двигателя, если поступающий в цилиндры воздух содержит капли воды. Поэтому очистка клапана и проверка его работы — два связанных требования: удалить загрязнения недостаточно, если слив после этого остаётся затруднённым.

Числовой период обслуживания клапана в приведённом фрагменте не установлен. Ежедневное требование для пылесборника в зимних и пыльных условиях нельзя автоматически переносить на водоотвод. Для клапана сохраняется указание о регулярной очистке и контроле работы.

Масляная ванна: масло, вода и крепления

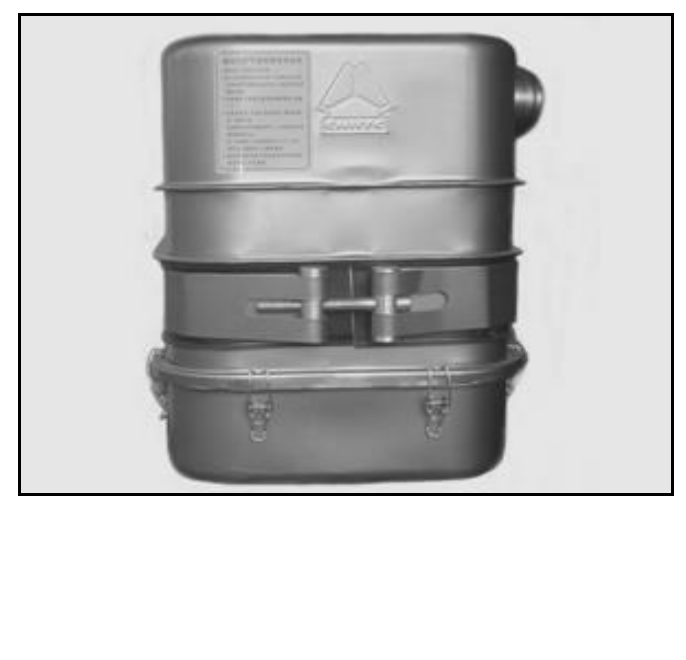

В исполнении с масляной ванной обслуживают проволочные фильтрующие элементы, верхнюю и нижнюю части фильтра, масляный поддон и крепления. Здесь предусмотрены очистка проволочных элементов и работа с маслом; порядок сухого фильтра сохраняется для отдельного сухого узла.

Руководство предупреждает, что новый автомобиль с такой конструкцией перед отправкой с завода не заправлен маслом в фильтре. Перед вводом в эксплуатацию масло необходимо добавить. Поэтому наличие установленного поддона само по себе не подтверждает готовность масляного фильтра к работе. Заправка выполняется по требованиям соответствующего исполнения, с соблюдением запрета на переполнение.

Одно из условий обслуживания оценивают при покачивании нижнего корпуса: если масло плохо течёт, требуется очистить проволочный элемент и заменить масло. Это предусмотренный руководством признак состояния содержимого ванны. В особо тяжёлых условиях текучесть масла проверяют ежедневно.

Отдельно ежедневно проверяют соединительные болты или крюки между поддоном и корпусом фильтра, при необходимости подтягивают. Эти крепления удерживают обслуживаемую нижнюю часть, поэтому их состояние контролируется независимо от состояния масла.

После движения в дождливые дни следует своевременно проверить поддон на скопившуюся воду. Для этого контроля важен конкретный повод — эксплуатация под дождём. Он дополняет наблюдение за текучестью масла: один признак не позволяет исключить другой вид загрязнения содержимого поддона.

Очистка проволочных элементов и сборка ванны

На печатных страницах 356–358 описаны доступ к частям масляного фильтра, снятие поддона, очистка нижнего блока и верхнего фильтрующего элемента. Обслуживание охватывает оба проволочных блока: очистка только доступной нижней части не выполняет всю приведённую последовательность.

Для очистки руководство называет дизельное топливо. Им обрабатывают проволочный фильтрующий элемент и указанные в тексте поверхности лопастей до удаления шлама. Верхний фильтрующий блок очищают тем же способом, что и нижний. Критерий здесь — отсутствие шлама на названных поверхностях, а не только изменение внешнего цвета детали.

Перед установкой очищенного проволочного элемента дизельное топливо должно быть слито. Таким образом, очистка и подготовка к сборке являются отдельными этапами: элемент после промывки ещё требует удаления промывочной жидкости.

Сначала устанавливают верхний фильтрующий элемент, затем нижний. После этого узел закрепляют резиновой прокладкой, плоской прокладкой и барашковой гайкой. Указанная очередность относится к сборке проволочных блоков, а не к установке основного и защитного элементов сухого фильтра.

Нижний корпус с заправленным маслом прочно закрепляют пружинным креплением. Работа с поддоном заканчивается восстановлением его крепления к фильтру. Нормы заправки и продолжительности работы масляной ванны нужно брать из документации именно этой конструкции; они не образуют общего регламента для всех автомобилей C7H.

Как связать обслуживание с плановыми работами

В таблице обслуживания двигателя на печатной странице 386 проверка загрязнения воздушного элемента предусмотрена при замене масла. Это удобная точка планового контроля, но таблица не приравнивает каждую замену масла к обязательной установке нового воздушного элемента.

Для замены фильтрующего элемента таблица отсылает к правилам автомобиля и рекомендует учитывать загрязнение. Поэтому плановый контроль читают вместе с подробным разделом фильтра, где установлены действия по индикатору, возрасту и состоянию элементов.

В учёте полезно сохранять дату установки каждого сухого элемента, фактические извлечения основного и отдельный счёт обслуживаний масляной ванны. Эти сведения отвечают на разные вопросы: календарный срок, наступление пятого извлечения и необходимость замены основного при третьем обслуживании ванны. В GruzHub можно хранить документы автомобиля и историю ремонта вместе со сведениями о выполненных работах.

Отдельно рассмотрены топливные фильтры SITRAK C7H и предупреждения SCR на C7H. Индикатор воздушного фильтра не заменяет диагностику этих систем.

Частые вопросы

Нужно ли менять защитный элемент при каждой замене основного?

Нет. По рассматриваемому руководству защитный меняют при пятом извлечении основного, немедленно при обнаружении пыли на защитном и после использования более 12 месяцев.

Можно ли продуть сухой элемент и установить обратно?

Руководство предупреждает о снижении эффективности при многократном продувании и запрещает использование элемента после продувания. Щётка, пылесос и протирка указаны для очистки корпуса.

Что делать при включении индикатора засорения?

Без масляной ванны — заменить основной сухой элемент. При наличии ванны — сначала очистить проволочный элемент; каждое третье обслуживание ванны требует замены основного сухого элемента.

Источники

• Руководство SINOTRUK C7H: предисловие — март 2020 года, публичный файл — 28 июля 2022 года. Печатные страницы 352–358, страницы PDF 364–370 — обслуживание воздушных фильтров; печатная страница 386, страница PDF 398 — таблица обслуживания двигателя.
• Donaldson — Importance of Safety Filters: назначение и ограничения защитного элемента.
• MAHLE — Air Management: общий состав системы очистки воздуха и значение соединений впуска.
• MAHLE Aftermarket — Air Filters: задерживаемые загрязнения и общие свойства фильтрующих материалов.
