SITRAK C7H: топливные фильтры и воздух после замены

При замене топливных фильтров SITRAK C7H сначала определяют установленное исполнение двигателя и фильтрового узла. Затем подбирают применимый элемент, заменяют предусмотренные уплотнения и заполняют обслуженный контур штатным подкачивающим устройством. Для показанного в руководстве грубого фильтра с электрическим насосом завершение удаления воздуха определяют по непрерывному потоку топлива без пузырьков в описанной возвратной трубке. Для отдельно описанного ручного насоса указаны появление сопротивления при подкачке и последующая фиксация рукоятки.

После сборки и удаления воздуха руководство предусматривает запуск двигателя и проверку герметичности фильтра и топливных трубок. Эти этапы отвечают на разные вопросы: правильно ли собран узел, заполнен ли контур, нет ли утечек после запуска. Один удачный пуск не подтверждает выполнение всех требований к сборке, а сухой корпус сам по себе не показывает, полностью ли удалён воздух.

Запрос «ситрак замена топливного фильтра» может относиться к грубой очистке, фильтру двигателя, водосборнику или затруднённому запуску после обслуживания. Ниже эти задачи разобраны по руководству SINOTRUK C7H с предисловием 03/2020. Справка помогает понять последовательность сервисной работы и проверить её документирование; конкретный диагноз требует обследования автомобиля.

Как определить применимое исполнение

Название C7H обозначает семейство автомобиля, но для выбора процедуры необходимы сведения об установленном оборудовании. В рассматриваемых разделах руководства описаны грубый фильтр с электрической подкачкой, отдельный ручной подкачивающий насос и опциональный Parker. Наличие этих описаний в одном документе не означает, что все три устройства установлены на каждом автомобиле или обслуживаются одинаково.

До разборки сопоставляют корпус с рисунком соответствующего раздела. Проверяют расположение слива, наличие соединительного жгута, подкачивающего устройства и обозначенных мест уплотнения. Это позволяет связать инструкцию с фактической сборкой. Если корпус или его оснащение отличаются, сначала уточняют документацию установленного узла: внешнего сходства недостаточно для переноса порядка сборки или значений затяжки.

Номера на иллюстрациях служат указателями внутри конкретного описания. Например, номер 4 на рисунке грубого фильтра обозначает слив, а в разделе ручной подкачки — рукоятку насоса. Поэтому в записи о ремонте полезно указывать название узла и страницу руководства вместе с номером детали на рисунке. Такая запись исключает неоднозначность при передаче работы другому специалисту.

Для двигателя MC на печатной странице 375 отдельно требуется специальный применимый топливный фильтрующий элемент. Руководство связывает использование неподходящего элемента с преждевременным износом двигателя. Это основание проверять совместимость по двигателю и фильтровому узлу. Для исполнения MT приведённое предупреждение не устанавливает ни применимость элемента MC, ни порядок подбора: необходимы сведения именно об установленном двигателе.

Что обслуживают в грубом фильтре

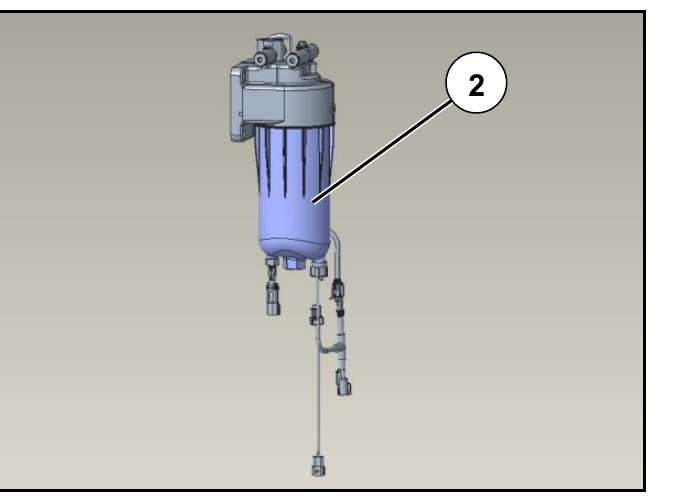

На печатной странице 336 показан фильтр грубой очистки, объединяющий фильтрацию с электрической подкачкой и подогревом топлива. Руководство рекомендует использовать электрическую подкачку при замене элемента и описывает её применение зимой. Для обслуживания здесь существенно наличие штатного устройства, которым заполняют систему после работы с фильтром. Это характеристика показанной сборки, а не общее оснащение всех C7H.

В соседних разделах предусмотрены две самостоятельные работы: замена фильтрующего элемента и удаление накопившихся воды и загрязнений. При замене вскрывают корпус, устанавливают новые детали и затем удаляют воздух. При сливе обслуживают нижнюю водосборную часть. Выполненный слив не подтверждает замену элемента, а установка нового элемента не отменяет проверки водосборника.

Описанная на странице 338 замена начинается с остановки двигателя и стояночного торможения. Затем отсоединяют жгут фильтра и через нижний слив удаляют топливо перед снятием корпуса. Такая последовательность объясняет, почему к работе готовят не только элемент: нужно обеспечить сбор слитого топлива, выполнить операции с электрическим подключением и предусмотреть последующее заполнение системы.

После снятия корпуса руководство отдельно перечисляет извлечение старого элемента и удаление старого уплотнительного кольца. Далее следуют подготовка новых уплотнений, установка элемента и сборка корпуса. Точные приёмы работы с корпусом выбирают по подтверждённому исполнению. Спорную формулировку перевода о направлении и количестве поворотов нельзя использовать как универсальную инструкцию для C7H.

Завершение сборки включает восстановление подключения жгута и электрическую подкачку. Поэтому при приёмке работы проверяют не только наличие нового элемента, но и восстановление предусмотренного подключения. Производитель на странице 338 также указывает выполнение замены на сервисной станции Sinotruk. Изложенная последовательность помогает оценить содержание обслуживания, сохраняя это требование руководства.

Уплотнение элемента и кольцо корпуса

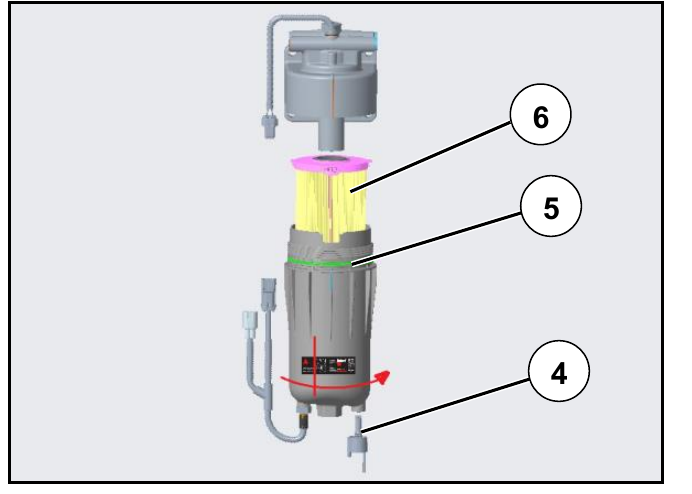

На рисунке печатной страницы 338 показаны два разных места уплотнения. Номер 6 относится к нижней части нового фильтрующего элемента, номер 5 — к кольцу корпуса. Номером 4 обозначен слив. Разделение важно для комплектности ремонта: фраза «заменили уплотнение фильтра» не позволяет установить, какая именно деталь была заменена и какое соединение обслуживали.

Для уплотнения в нижней части нового элемента руководство предусматривает нанесение небольшого количества дизельного топлива перед установкой элемента в корпус. Новое кольцо корпуса также смазывают; в соответствующем указании названо чистое дизельное топливо. Эти требования относятся к подготовке конкретных деталей показанной сборки. Они не дают основания заменять указанное средство произвольным составом.

На следующей странице, 339, кольцо корпуса названо одноразовым. Его заменяют при каждой разборке и повторной установке корпуса. Требование сохраняется и при повторном вскрытии недавно обслуженного фильтра: причина разборки не меняет условия повторной сборки. Поэтому необходимое новое кольцо предусматривают до начала работы, включая случаи проверки после предыдущей замены.

Проверку комплектности проводят до подкачки. Нужно установить, соответствует ли элемент узлу, выполнены ли требования к его уплотнению и кольцу корпуса, закрыт ли слив и восстановлен ли жгут. Эти сведения дают содержательную запись о сборке. После неё отдельно фиксируют результат удаления воздуха и проверки герметичности; отсутствие наружной течи не заменяет подтверждения установленных деталей.

Водная индикация и слив из сепаратора

На печатной странице 337 сигнал наличия воды связан с её накоплением в нижней части первичного фильтра. Когда уровень достигает указанной высоты, на дисплее появляется предупреждение о необходимости слива. Назначение этого сигнала — своевременное удаление отделённой воды для защиты топливной системы и нормальной работы двигателя. Он относится к состоянию водосборной части.

Для показанного грубого фильтра руководство предусматривает остановку двигателя и стояночное торможение перед сливом. Воду и примеси удаляют через нижний водоотливной клапан, после чего клапан закрывают. Собранные материалы подлежат надлежащей утилизации. В записи об операции полезно обозначить обслуженный корпус, факт слива и восстановление закрытого состояния клапана.

Водная индикация имеет собственный смысл и не подтверждает засорение тонкого фильтра. Аналогично затруднение запуска после вскрытия не показывает, сколько воды накопилось в сепараторе. Если при обращении присутствуют несколько событий, их описывают отдельно: сигнал на панели, выполненный слив, замена элемента и поведение двигателя после обслуживания. Такая последовательность позволяет сервису проверять каждый признак по соответствующему разделу.

Для слитых воды и загрязнений руководство не устанавливает в приведённых выдержках диагностических количественных порогов. Поэтому наблюдение при сливе можно сохранить как факт, но по нему нельзя назначать неподтверждённый ремонт других компонентов. Дальнейшее решение опирается на обследование автомобиля и применимую документацию.

Чем отличается опциональный Parker

Parker рассмотрен на отдельной печатной странице 340 и прямо обозначен как опциональный фильтр. Прежде чем использовать этот раздел, подтверждают наличие такого оборудования. В нём частота слива воды связана с качеством топлива, а водосборную ёмкость предлагается проверять ежедневно либо по необходимости. Это рекомендация для описанного Parker, которую не следует автоматически переносить на другой корпус.

Отдельно приведена процедура для применения на стороне отрицательного давления. В ней участвуют запорный клапан на входе и сливной винт внизу водосборного стакана. После удаления воды и загрязнений слив закрывают, затем выполняют заполнение чистым топливом по соответствующей процедуре. Условия работы фильтра здесь входят в выбор последовательности обслуживания.

Из этого описания нельзя составлять общую схему, соединяя действия Parker с электрической подкачкой основного грубого фильтра. Если оба устройства присутствуют на автомобиле, применимость каждого действия подтверждают для обслуживаемого контура. Раздел Parker не устанавливает универсальный способ заполнения всех фильтров C7H.

В отчёте о работе с Parker полезно отдельно обозначить состояние водосборника, выполненный слив и завершение предусмотренного заполнения. Это позволяет отличить обслуживание дополнительного устройства от замены элемента другой сборки. Приведённое досье не содержит сведений об установленной на конкретном автомобиле комбинации фильтров, поэтому такую комбинацию нельзя предполагать заранее.

Тонкий фильтр и мигающий код 215

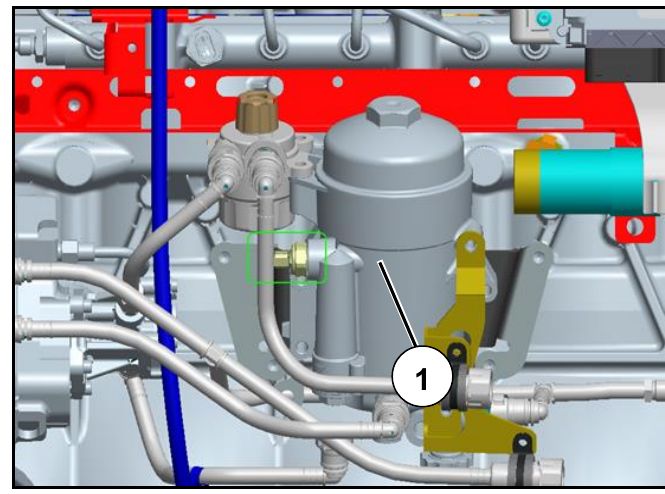

На печатной странице 341 засорение показанного фильтра тонкой очистки связано с индикатором ошибки двигателя и мигающим кодом 215. При засорении руководство предписывает своевременную замену фильтра. Для применения этого описания сопоставляют установленную панель, фактический способ отображения ошибки и документацию автомобиля с указанным разделом.

В данном фрагменте 215 — именно мигающий код. Запись не подтверждает значение SPN 215 и не задаёт расшифровку для другой панели. При обращении в сервис сохраняют фактический вид индикации: какой индикатор сработал, как отображается код и по какому документу его прочитали. Совпадение числа в другом диагностическом формате само по себе не устанавливает одинаковую причину.

Водный сигнал сепаратора и указанная индикация тонкого фильтра относятся к разным объектам контроля. Это различие важно при оформлении задания: слив воды из грубого фильтра и проверка засорения тонкого нельзя объединять в одну неопределённую операцию «устранить ошибку топлива». У каждого обращения должны сохраняться наблюдаемый признак и проверяемый узел.

Руководство связывает описанный код с засорением, но досье не содержит результатов проверки конкретного автомобиля. Поэтому статья не устанавливает диагноз после замены и не обосновывает замену других компонентов системы. Решение принимают с учётом исполнения, фактической индикации и результатов обследования.

Фильтр в разделе двигателя: сборка и затяжка

На печатной странице 374 приведено отдельное описание обслуживания топливного фильтра двигателя. В нём обозначены крышка, элемент, уплотнительное кольцо и слив. Начальный этап предусматривает отвинчивание крышки, выдержку две минуты и последующий слив через водоотливной клапан. Эта последовательность относится к показанному узлу и применяется после подтверждения его соответствия установленному оборудованию.

Далее руководство предусматривает снятие крышки с элементом, отделение старого элемента от крышки и удаление уплотнительного кольца. Новое кольцо смазывают небольшим количеством дизельного топлива и устанавливают на крышку. Новый элемент предварительно соединяют с крышкой, после чего сборку устанавливают в корпус. Так описан именно порядок работы с крышкой и элементом этого исполнения.

Для сливного клапана указан момент затяжки 3 Н·м, для сборки крышки — 25+5 Н·м. Эти значения сохраняют вместе с названием узла и ссылкой на раздел двигателя. Они не являются общей нормой для грубого фильтра, Parker или любого корпуса на C7H. Перенос чисел между разделами требует подтверждения соответствия конструкции.

На следующей странице находится предупреждение о применимом элементе двигателя MC и описание ручного насоса. При подготовке работы эти сведения читают вместе с процедурой сборки: выбор элемента, подготовка уплотнения, установка крышки и последующее заполнение образуют связанные этапы обслуживания. Для MT или другого корпуса приведённых данных недостаточно, чтобы назначить тот же комплект деталей и те же значения затяжки.

Как руководство описывает удаление воздуха

На печатной странице 339 удаление воздуха требуется после разборки и повторной сборки топливной системы, включая грубый фильтр, тонкий фильтр и топливный контур. Неполное выполнение этой операции связано в руководстве с нарушением запуска двигателя. Поэтому её включают в завершение обслуживания, а результат проверяют по признаку, установленному для применимого подкачивающего устройства.

В переводе используется слово «продувка». Соседние процедуры описывают заполнение дизельным топливом посредством электрического или ручного насоса. Оснований трактовать этот термин как подачу сжатого воздуха досье не содержит. Для сервисного задания точнее писать «удаление воздуха штатной подкачкой» и указывать обслуженное исполнение.

У грубого фильтра с электрическим насосом на странице 338 критерием служит непрерывный поток топлива без пузырьков в описанной возвратной трубке. Важно сохранить и сам признак, и место его наблюдения. Факт включения насоса подтверждает выполнение действия; завершение удаления воздуха устанавливают по указанному потоку в соответствующем контуре.

Ручной насос на странице 375 имеет другой порядок. Рукоятку освобождают поворотом против часовой стрелки, поднимают и выполняют возвратно-поступательные движения для заполнения фильтра дизельным топливом и удаления воздуха. После появления определённого сопротивления рукоятку нажимают до конца и фиксируют поворотом по часовой стрелке. Эти действия относятся к описанному ручному узлу.

Сопротивление ручного насоса служит признаком процедуры подкачки. Оно не является указанной в досье числовой нормой давления рампы. Электрический и ручной способы также не задают процедуру для опционального Parker. Выбор способа начинается с оборудования автомобиля, а завершение оценивают по документации соответствующего исполнения.

Что проверяют после сборки и запуска

После удаления воздуха страница 338 предусматривает запуск двигателя и проверку герметичности фильтра и топливных трубок. В общем разделе на печатной странице 335 дополнительно требуется осмотр трубопроводов и соединений на повреждения и коррозию, особенно возле источников тепла. При утечке или повреждении руководство направляет автомобиль на сервисное обслуживание Sinotruk.

Область контроля поэтому шире наружной поверхности заменённого фильтра. Уплотнения и слив относятся к обслуженной сборке, а трубопроводы и соединения — к связанным участкам системы. В отчёте полезно указать, какие объекты осмотрены. Формулировка «фильтр сухой» не сообщает о состоянии остальных предусмотренных для проверки мест.

Если после замены запуск затруднён, сначала восстанавливают сведения о выполненной работе: какой корпус вскрывали, какой элемент установлен, заменено ли кольцо корпуса, каким устройством проводили подкачку и достигнут ли штатный критерий её завершения. Затем эти сведения сопоставляют с результатами осмотра автомобиля. Временная связь с заменой задаёт область проверки, но сама по себе не устанавливает неисправную деталь.

Например, запись «новый элемент установлен, насос включали, запуск затруднён» оставляет непроверенным результат удаления воздуха. Запись «поток без пузырьков подтверждён» отвечает на этот вопрос только для описанного электрического контура; далее остаются применимость деталей и герметичность. Такие различия помогают составить конкретное сервисное задание без заранее выбранного диагноза.

Какие сведения сохранить об обслуживании

История работы должна позволять восстановить её техническое содержание. Для этого сохраняют установленное исполнение, обозначение применимого элемента, сведения о заменённых уплотнениях и использованный раздел руководства. Отдельно фиксируют способ удаления воздуха, наблюдаемый признак завершения и результат проверки герметичности после запуска. Эти данные помогают следующему специалисту определить, какой этап уже подтверждён.

Для слива воды указывают обслуженный водосборник и наличие соответствующей индикации. Для обращения по тонкому фильтру сохраняют фактический формат ошибки. Если корпус вскрывали повторно, отмечают новую сборку и замену одноразового кольца. Так история отражает последовательность операций, а не только общий итог «фильтры заменены».

GruzHub можно использовать для хранения состава парка, документов по установленным исполнениям, контактов сервиса, согласований и истории ремонта. К записи об обслуживании удобно прикрепить применимый раздел руководства и сведения о деталях, чтобы участники ремонта работали с одинаковыми исходными данными.

Применимость

Справка относится к показанным сборкам руководства SINOTRUK C7H с предисловием 03/2020. Подбор элемента и порядок обслуживания проверяют по установленному двигателю и корпусу. Цифры на рисунках обозначают детали конкретного узла, а не каталожные номера.

Разборы других систем тягача: предупреждения SCR на SITRAK C7H и воздушный фильтр C7H. Воздушная и топливная фильтрация обслуживаются отдельно.

Частые вопросы

Как понять, что воздух после замены удалён?

Для показанного грубого фильтра с электрической подкачкой руководство указывает непрерывный поток топлива без пузырьков в описанной возвратной трубке. Для отдельно описанного ручного насоса предусмотрены появление сопротивления и последующая фиксация рукоятки. Критерий выбирают по установленному исполнению.

Нужно ли менять кольцо корпуса при повторном вскрытии?

Да. На печатной странице 339 кольцо корпуса грубого фильтра названо одноразовым: новое требуется при каждой разборке и повторной сборке. Это кольцо и уплотнение нижней части элемента обозначены на рисунке отдельно.

Код 215 всегда означает засорение топливного фильтра?

В рассматриваемой редакции мигающий код 215 связан с засорением показанного фильтра тонкой очистки. Для другой панели или диагностического формата значение проверяют по применимой документации. Автоматически трактовать эту запись как SPN 215 нельзя.

Источники

Первичный источник досье: руководство SINOTRUK C7H, предисловие 03/2020, публичный файл от 28.07.2022.

• Печатная стр. 335 / PDF-стр. 347: осмотр трубопроводов и соединений, повреждения, коррозия и обращение в сервис.
• Печатные стр. 336–339 / PDF-стр. 348–351: грубый фильтр, слив воды, уплотнения, электрическая подкачка и удаление воздуха.
• Печатная стр. 340 / PDF-стр. 352: опциональный Parker и обслуживание водосборника.
• Печатная стр. 341 / PDF-стр. 353: тонкий фильтр и мигающая индикация описанной редакции.
• Печатные стр. 374–375 / PDF-стр. 386–387: сборка показанного фильтра двигателя, значения затяжки, ручная подкачка и требование к элементу MC.
