SITRAK C7H: ошибка мочевины, SCR и ограничение мощности

Что означает «ошибка мочевины» на SITRAK C7H

«Ошибка мочевины» — разговорное обозначение, а не установленная неисправность. Оно может объединять разные предупреждения, хотя для оценки работы системы важно сохранить их точный смысл. Наличие раствора в баке, сообщение панели и изменение тяги описывают разные обстоятельства. Ни одно из них само по себе не определяет деталь, которую требуется заменить.

Разобраться в таком сообщении помогает разделение вопросов: что показывает панель, какое исполнение SCR установлено, какие измерения доступны и чем подтверждена работа исполнительных узлов. При этом сведения о конкретном C7H нужно отличать от общих объяснений производителей компонентов. Последние помогают понять процессы, но не устанавливают комплектацию автомобиля.

В GruzHub можно хранить данные парка и техники, документы, реквизиты и контакты, использовать их в заявке, а фотографии, видео и согласования сохранять в общении по ремонту. Для обращения по SCR полезно приложить снимок исходного предупреждения после безопасной остановки.

Сначала различают сообщения панели

В кратком руководстве водителя SITRAK C7H отдельно перечислены низкий уровень мочевины, неисправность двигателя и предупреждение о выбросах. Это разные обозначения. Если они появились одновременно, каждое сохраняет собственный смысл; объединение словом «мочевина» делает описание менее точным.

Предупреждение об уровне относится к указанному на панели состоянию запаса раствора. Обозначение неисправности двигателя нельзя автоматически расшифровать как неисправность системы подачи. Предупреждение о выбросах также не называет конкретный повреждённый компонент. Таблица индикаторов помогает распознать сообщение, но не заменяет установление причины.

Поэтому исходным материалом служат точная надпись и видимые символы. Фотография позволяет сохранить их сочетание, особенно если водитель пересказывает сообщение позже. При нескольких снимках важно понимать, какие предупреждения отображались одновременно, а какие появились в другое время.

Изменение индикации после долива или запуска описывает последовательность событий. Оно ещё не доказывает, что найден источник неисправности. Для такого вывода нужны результаты проверки, связанные с конкретным предупреждением. Если первоначальная надпись неизвестна, её нельзя восстанавливать по нынешнему состоянию панели или по похожему случаю на другом автомобиле.

Что описывает полное руководство C7H VI

В руководстве Sinotruk C7H VI, с предисловием 2020.03, рассматривается исполнение SCR с воздушной поддержкой China V / Euro V и OBD2. Эти сведения относятся к описанной системе; распространять их на любой C7H без идентификации исполнения нельзя.

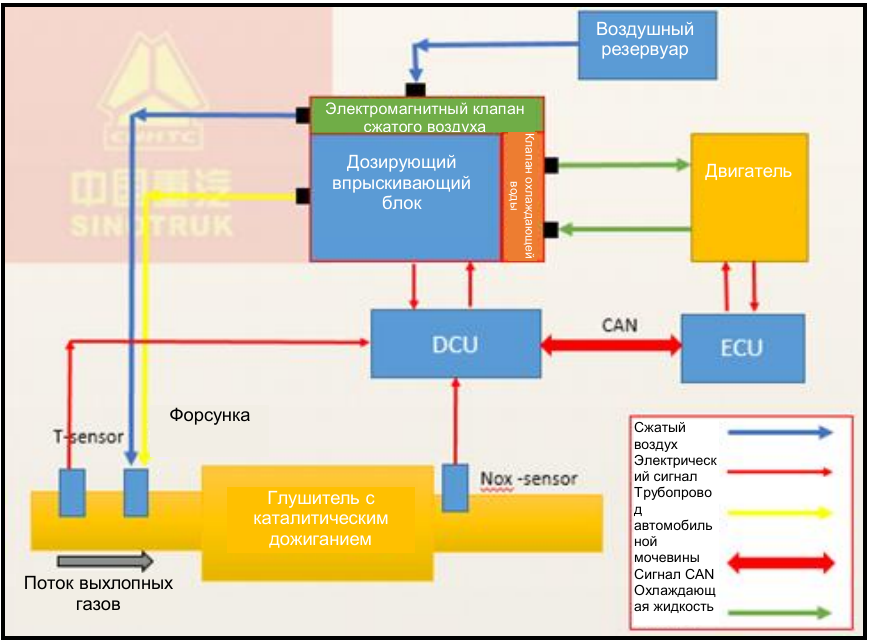

Схема включает воздушный резервуар и клапан, дозирующий блок, форсунку, DCU, ECU, обмен CAN, датчики температуры и NOx, жидкостные линии. Бак хранит раствор и содержит измерение уровня и температуры. В дозирующем узле предусмотрен обслуживаемый фильтр.

Руководство выделяет проверку жгутов и разъёмов, закрепления и целостности линий, загрязнений и кристаллов. Такое перечисление показывает несколько направлений осмотра. Обнаруженные отложения не позволяют без дальнейшей проверки назначить замену насоса, а наличие жидкости не подтверждает исправность всей цепочки дозирования.

Для этого исполнения исчерпание раствора может сопровождаться MIL и ограничением момента после перезапуска. Поэтому показание уровня и момент изменения тяги имеют значение при разборе случая. Однако описанное поведение не превращается в универсальную последовательность предупреждений для всех версий.

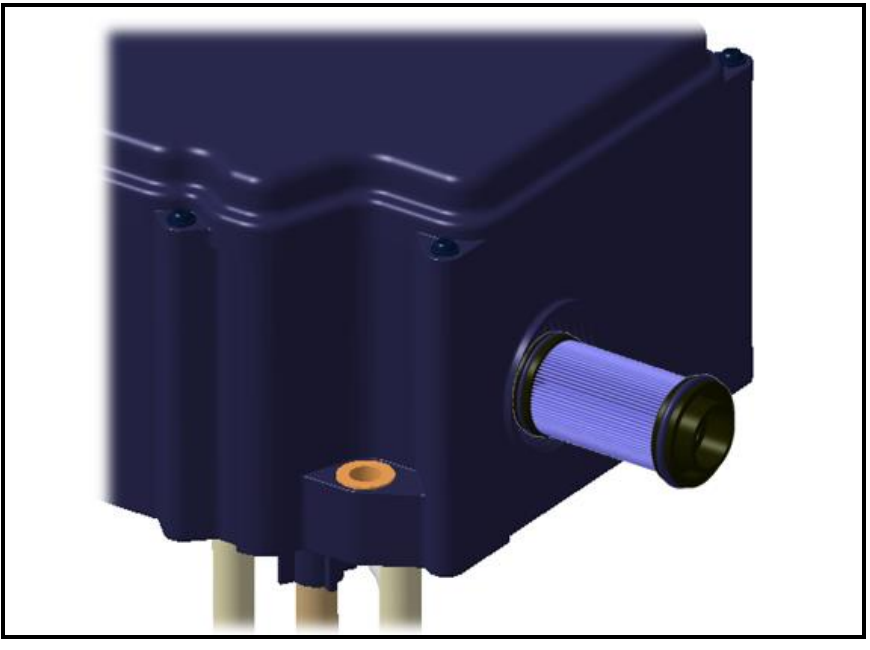

Само наличие обслуживаемого фильтра также не устанавливает интервал его обслуживания. Объём бака, давления, порядок работ и применимость деталей требуют документации соответствующего исполнения.

Общий принцип SCR: запас жидкости и дозирование — разные вещи

Описание Denoxtronic Bosch объясняет общий принцип обработки выхлопа. SCR предназначен для снижения NOx, а водный раствор мочевины служит носителем восстановителя. В показанной архитектуре подающий модуль доставляет раствор, дозирующий модуль вводит его в выпуск, контроллер рассчитывает необходимую дозу по стратегии управления.

Из этого следует важное различие: жидкость в баке означает наличие запаса, но не подтверждает её доставку и распыление. Работа системы не сводится к включению подачи всякий раз, когда бак заполнен. Чтобы оценить дозирование, нужно понимать, какое действие запрошено управлением и выполнено ли оно.

Поэтому фраза «раствор есть, значит SCR должен работать» недостаточна для заключения. Она описывает лишь одно условие. Так же недостаточно назвать неисправной форсунку только потому, что предупреждение осталось после заправки.

Это объяснение функций, а не доказательство установки Bosch на SITRAK. Названия модулей в общем описании нельзя использовать как идентификацию оборудования конкретного C7H. По ним также нельзя выбирать артикул, назначать порядок обслуживания или считать схему одного производителя схемой другого.

Управление: измеренное значение, команда и фактическая работа

В примерной архитектуре управления Bosch сведения от ECU передаются по CAN, датчики предоставляют информацию о температуре, давлении и NOx, а контроллер согласует исполнительные узлы. OBD следит за элементами, значимыми для выбросов. Это общее описание организации системы.

При диагностике различают три вида сведений: полученное измерение, выданную команду и фактическое выполнение действия. Они отвечают на разные вопросы. Показание датчика сообщает, какой результат доступен управлению. Команда отражает запрошенное действие. Проверка исполнительного узла показывает, было ли оно выполнено.

Например, наличие команды на дозирование само по себе не подтверждает поступление раствора в выпуск. Отсутствие измерительного сигнала, в свою очередь, отличается от доступного значения, достоверность которого требуется оценить. Смешение этих результатов может привести к замене узла без понятного основания.

В заключении важно видеть, на каком уровне обнаружено нарушение. Формулировка «система не работает» не раскрывает этого различия. При этом состав датчиков и модулей из архитектуры Bosch нельзя автоматически приписывать C7H: доступные параметры и способы подтверждения работы определяют по установленному исполнению.

Подающий модуль: почему нельзя переносить чужой регламент

В описании подающего модуля Bosch представлен конкретный конструктивный вариант. Мембранный электромагнитный насос подаёт DEF по потребности; предусмотрены версии с датчиком давления и без него. В этом концепте отсутствует линия обратного потока в бак, а после выключения зажигания напорная линия очищается для защиты дозатора.

Эти особенности нельзя превращать в требования к поведению SITRAK. По описанию Bosch невозможно определить тип установленного на C7H насоса, наличие контроля давления или устройство жидкостных линий. Нельзя также объявлять неисправностью отсутствие процесса, который подтверждён только для другой конструкции.

Отдельно Bosch обозначает фильтр своего модуля как рассчитанный на срок службы. Это характеристика описанного изделия, а не универсальное свойство фильтров SCR. Решение об обслуживании другого узла должно учитывать его собственную документацию.

Измерение уровня, температуры и концентрации, а также обогрев в этом материале относятся к представленному портфелю Bosch. Их наличие на каждом C7H источник не подтверждает. Для ремонта сначала требуется идентификация оборудования; одинаковое назначение двух модулей не доказывает одинаковое устройство или взаимозаменяемость.

Дозатор: значение имеют распыление и конструкция

Материал Bosch о дозирующем модуле показывает, что дозирование связано не только с количеством жидкости. Форма, угол и расход распыла согласуются с геометрией выпуска. Поэтому внешне похожие дозаторы могут иметь существенные конструктивные различия.

Bosch описывает водоохлаждаемый вариант и вариант с охлаждением воздухом. Выбор связан с местом установки и тепловой нагрузкой. Различаются также крепления и жидкостные соединения. Эти признаки имеют значение при идентификации изделия, но сами по себе ещё не подтверждают его применимость к автомобилю.

Воздушное охлаждение означает отвод тепла. Его нельзя отождествлять с воздушной поддержкой распыла: это разные инженерные функции. Совпадение слова «воздух» в описаниях не делает конструкции одинаковыми.

При выборе замены недостаточно похожего корпуса или общего названия «форсунка». Необходимо подтверждение применимости к конкретному исполнению и месту установки. Объяснение устройства Bosch не устанавливает совместимость его дозатора с SITRAK.

Численные ограничения и защитная процедура опорожнения, приведённые для изделия Bosch, также остаются характеристиками этого изделия. Они не определяют нормы проверки C7H и не позволяют по одному проявлению назначить неисправным установленный дозатор.

Электрическая схема Nano+TFT 2022: отдельные цепи проверяют отдельно

На листе 18 электрической схемы SITRAK C7H Nano+TFT версии 2022-01, с техническим состоянием на 30.07.2022, раздельно показаны главное реле SCR и цепи подогрева трубки, форсунки, всасывающей трубки и насоса.

Также обозначены датчик уровня и температуры раствора, температурный датчик перед катализатором, клапан форсунки, клапан подогрева бака, NOx-датчик и узел подачи. Такое разделение обосновывает самостоятельную проверку питания исполнительного узла, ветви подогрева и измерительной цепи.

Отсутствие подачи, нарушение подогрева и недостоверное измерение — разные направления профессиональной диагностики. Исправность одной цепи не доказывает исправность остальных. Даже совпадение проявлений по времени не устанавливает их причину или связь без проверки.

Схема относится строго к Nano+TFT указанной версии. Прежде чем использовать её для конкретного автомобиля, необходимо подтвердить применимость. Она не является общей схемой всех поколений C7H и не доказывает установку оборудования Bosch.

По этому документу нельзя переносить подключения, реле и элементы защиты на другое исполнение. Он также не задаёт универсальных норм давления. Электрическое разделение цепей помогает определить предмет проверки, но не устанавливает неисправность конкретного автомобиля без результатов этой проверки.

Текущие параметры: что они добавляют к сообщению о неисправности

В материале HELLA об устройстве и диагностике систем обработки выхлопа рассматривается просмотр текущих параметров и состояний узлов. Это расширяет оценку по сравнению с одним лишь чтением сообщения о неисправности, поскольку позволяет исследовать доступные измерения и состояние системы.

Однако полученное значение необходимо связывать с конкретным параметром. Температура жидкости, температура выхлопа и состояние соответствующего узла не являются одним результатом. Общее выражение «ошибка температуры» не позволяет понять, что именно исследовалось и какие сведения получены.

HELLA также описывает конструкции с датчиками до и после SCR, где нижний датчик используется для контроля эффекта катализатора. Это условие относится к такой архитектуре. Оно не подтверждает, что на рассматриваемом C7H установлены именно два датчика или что их расположение совпадает с примером.

Число датчиков, их обозначения и применимые процедуры нужно устанавливать по комплектации. Температурные пороги и адаптации из общего материала нельзя назначать автомобилю автоматически.

Для оценки заключения полезно различать сам параметр и вывод, сделанный по нему. Запись измерения ещё не объясняет, почему оно признано нормальным или недостоверным для проверяемого исполнения.

Датчик NOx: отсутствие сигнала и высокий результат различаются

По функциональному описанию HELLA измерение NOx выполняется после достижения датчиком рабочей температуры. Электроника обрабатывает значения и передаёт их вышестоящему управлению по CAN. Поэтому готовность измерительного элемента имеет значение при оценке полученных данных.

Отсутствие сигнала не равнозначно подтверждённому высокому содержанию NOx. В первом случае нет доступного результата измерения; во втором результат получен и требует оценки в условиях работы системы. Эти обстоятельства нельзя объединять в один диагноз или одинаковое основание для замены.

Даже доступность значения не отменяет вопроса о его достоверности. Нужно различать факт получения информации и обоснованность вывода по ней. Иначе показание может быть истолковано без учёта состояния системы.

HELLA указывает на значение осмотра механической части до замены датчика: сопоставление электронных данных с состоянием оборудования снижает риск ошибочного решения.

Автомобильный пример в статье HELLA не устанавливает коды, калибровки, количество или расположение датчиков SITRAK. Перенос этих сведений на C7H недопустим. Основание замены должно относиться к проверенному элементу конкретного автомобиля, а не к похожему описанию в справочном материале.

AdBlue: внешний вид не подтверждает качество

VDA определяет AdBlue как зарегистрированную марку для AUS32. Требования к качеству задаёт серия ISO 22241-1–4. Жидкость хранится отдельно и не добавляется к дизельному топливу.

Прозрачность раствора и наличие жидкости в баке сами по себе не подтверждают соответствие требованиям. Это разные признаки: внешний вид доступен при наблюдении, тогда как качество определяется установленными характеристиками продукта. Поэтому фраза «жидкость выглядит нормально» не заменяет оценку качества.

Одновременно предупреждение панели не доказывает, что раствор не соответствует требованиям. Применимость жидкости и причина электронного сообщения — отдельные вопросы. Для связи между ними нужны результаты проверки, а не предположение по названию предупреждения.

VDA также указывает возможность повторного использования жидкости после оттаивания. Сам факт замерзания нельзя автоматически считать её порчей. Это свойство продукта не означает, что любое зимнее проявление автомобиля объясняется состоянием раствора.

Из общих сведений об AdBlue нельзя вывести расход конкретного C7H, объём его бака или порядок обслуживания. Они также не дают основания самостоятельно изменять состав жидкости: добавление воды или изготовление заменяющего раствора не является способом подтвердить соответствие стандарту.

Хранение: мороз и повышенная температура действуют по-разному

BASF указывает, что AdBlue замерзает примерно при −11 °C. Бережное оттаивание возвращает жидкое состояние без ухудшения качества только из-за произошедшего замерзания. Это характеристика раствора, а не температурный порог неисправности SITRAK.

Повышенная температура действует иначе: разложение ускоряется, срок хранения сокращается. Поэтому история хранения помогает оценивать состояние продукта. При этом срок годности продукции BASF связан с конкретными условиями и не становится универсальным интервалом обслуживания автомобиля.

Для предотвращения загрязнения BASF указывает на использование средств хранения и заправки, предназначенных исключительно для AdBlue. Значение имеет не только содержимое заводской упаковки, но и то, с чем жидкость контактировала при последующем обращении.

При разборе зимнего случая следует разделять сведения о хранении раствора и результаты проверки аппаратуры. Наружная температура сама по себе не устанавливает исправность подогрева, достоверность датчика или выполнение дозирования.

Общий материал о продукте не является инструкцией по самостоятельному нагреву автомобильного бака. Он помогает правильно истолковать свойства жидкости, но не определяет способ ремонта C7H. Вывод о её состоянии должен учитывать известные условия обращения и полученные результаты оценки качества.

Загрязнение возможно после покупки

По материалу Yara о качестве AdBlue, примеси могут попадать в раствор при производстве, транспортировке, хранении и заправке. Неподходящие материалы ёмкостей и трубопроводов, а также нарушения обращения способны загрязнять жидкость.

Yara указывает, что примеси могут блокировать дозирование и повреждать катализатор. Это объяснение возможного механизма, а не установленная причина предупреждения на конкретном C7H. Чтобы связать загрязнение с неисправностью автомобиля, необходима проверка.

Подтверждённое происхождение покупки не описывает всю последующую цепочку. Раствор мог храниться в другой ёмкости или контактировать с заправочным оборудованием. Поэтому сведения о переливании и хранении имеют самостоятельное значение.

В то же время неизвестная история обращения не доказывает загрязнение и не является основанием обвинять поставщика. Она обозначает обстоятельство, которое ещё предстоит выяснить. Следует различать отсутствие информации и подтверждённое несоответствие продукта.

Сельскохозяйственная мочевина содержит добавки и покрытия, несовместимые с требованиями к AdBlue. Использовать её для изготовления замены нельзя. Общие материалы Yara также не устанавливают срок службы катализатора конкретного SITRAK: рекламное описание продукта не является гарантией ресурса автомобильного узла.

Частицы, химическое загрязнение и концентрация требуют разных выводов

Cummins различает твёрдые частицы, химическое загрязнение и отклонение концентрации мочевины. Это самостоятельные направления оценки, которые нельзя объединять без уточнения в формулировку «плохая жидкость».

Частицы способны повреждать насосы и дозаторы. Фильтрация предназначена для твёрдых включений, но не устраняет химическое загрязнение. Поэтому обслуживание фильтра не доказывает, что все возможные нарушения качества раствора устранены. Оно отвечает на другой вопрос.

Изменение концентрации также бывает разнонаправленным: испарение воды повышает её, внешнее разбавление снижает. При оценке результата важно понимать, какой именно показатель исследован. Наличие жидкости в баке не раскрывает ни его, ни химический состав.

Описанные Cummins встроенные средства контроля относятся к оборудованию этого производителя. Источник не подтверждает аналогичный датчик на C7H. Размер фильтра, сервисные указания и калибровки из такого материала также нельзя переносить на Sinotruk.

Самостоятельное разбавление или промывка не заменяют оценку качества и состояния оборудования. Обоснованное заключение должно разделять обнаруженное свойство раствора и подтверждённое нарушение работы узла. Только такая связь позволяет понять причину предлагаемого действия, не подменяя проверку предположением по одному предупреждению панели.

Ошибки SCR не следует смешивать с рывками SITRAK C7H и проверкой проводки трансмиссии. Организацию проверки и фиксацию согласованного объёма работ разбираем в материале о согласовании ремонта с СТО.

Частые вопросы

Можно ли назвать любое предупреждение SCR «ошибкой мочевины»?

В разговоре так делают, но для проверки нужно сохранить точную надпись и каждый индикатор отдельно.

Достаточно ли долить раствор, чтобы считать проблему устранённой?

Сам долив не подтверждает исправность подачи, дозирования, измерений и управления.

Доказывают ли материалы Bosch установку Denoxtronic на C7H?

Нет. Они описывают оборудование Bosch и общие принципы. Комплектацию конкретного SITRAK устанавливают отдельно.

Можно ли использовать схему Nano+TFT 2022 для любого C7H?

Нет. Сначала подтверждают соответствие автомобиля указанному исполнению и версии документа.

Означает ли замерзание AdBlue, что жидкость испорчена?

Само замерзание этого не доказывает. Условия хранения и качество раствора оценивают отдельно от состояния автомобильной системы.

Источники

• Sinotruk: руководство C7H VI, предисловие 2020.03, печатные страницы 381, 383–384.
• SITRAK: краткое руководство водителя C7H, разворот 06–07.
• China National Heavy Duty Truck Group: электрическая схема C7H Nano+TFT, версия 2022-01, техническое состояние на 30.07.2022, лист 18, страница PDF 14.
• Bosch: общий принцип Denoxtronic.
• Bosch: управление дозированием.
• Bosch: подающий модуль.
• Bosch: дозирующий модуль.
• HELLA: принцип работы датчика NOx.
• HELLA: устройство и диагностика систем обработки выхлопа.
• VDA: AdBlue и требования к качеству.
• BASF: обращение и хранение AdBlue.
• Yara: качество AdBlue и цепочка поставки.
• Cummins: чистота и качество DEF.
