SITRAK C7H не набирает воздух: давление в контурах

Что скрывается за жалобой «не набирает воздух»

Низкое давление в начале наблюдения, медленный рост, прекращение роста и потеря уже накопленного запаса — разные состояния. Первое описывает исходный запас, остальные — его изменение. Если объединить их одной формулировкой, легко назначить виновником компрессор, хотя наблюдаемая картина ещё не объясняет, что происходит между подачей воздуха и его расходованием.

Статья относится к SITRAK C7H по русскому руководству версии VI; дата издания не установлена. Перенос на C7H MAX и G7H не предусмотрен, EBS — опция. Далее сведения руководства отделены от общей инженерной аналитики; все три примера условные, выполненные ремонты не описываются.

Для разбора ситуации обратитесь в GruzHub: данные парка, документы, контакты и согласования уже хранятся в системе.

Технически полезное описание сохраняет последовательность: какое давление наблюдалось сначала, увеличивалось ли оно, когда изменилось поведение. Например, «давление оставалось низким» и «давление выросло, затем снизилось» требуют разных объяснений. Во втором случае нужно найти причину перехода от накопления к потере. В первом ещё предстоит установить, поступал ли воздух в наблюдаемый объём и что препятствовало увеличению запаса.

Один барометр и два контура

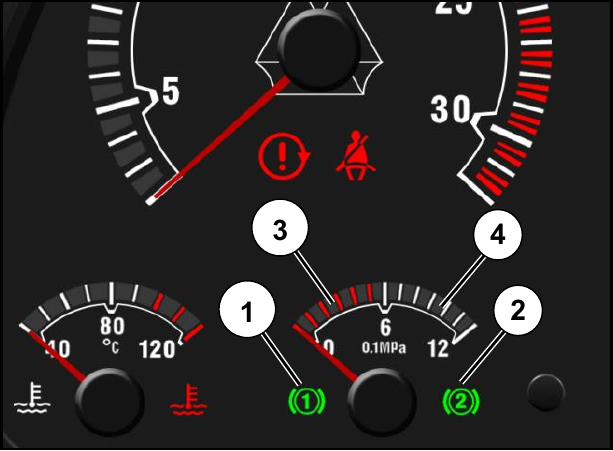

Руководство описывает показ меньшего давления двух независимых тормозных контуров. Другую величину можно выбрать временно; затем отображение возвращается к меньшей. Обозначения 1/2 не являются значениями давления или очерёдностью ремонта.

Из этой особенности следует важное различие между изменением давления и изменением отображения. Если после временного выбора другого значения стрелка оказалась ниже, причиной может быть возврат к меньшему давлению. Утверждать, что за этот промежуток система потеряла воздух, можно только после сопоставления данных об одном и том же контуре.

Есть и обратная ошибка: устойчивое минимальное значение принимают за одинаковое состояние обеих ветвей. Один барометр не раскрывает величину разницы между ними. Условно, меньшая величина может почти не меняться, пока другая увеличивается. Тогда неподвижность основного показателя скрывает различную динамику, а заключение о полном отсутствии подачи оказывается шире наблюдений.

Поэтому при разборе важна принадлежность каждого показания. Сравнение последовательных значений одного контура описывает его динамику; сопоставление двух контуров описывает различие ветвей. Смешение этих задач создаёт ложную картину даже без ошибки в самих цифрах.

Поля воздуха, масла и предупреждение

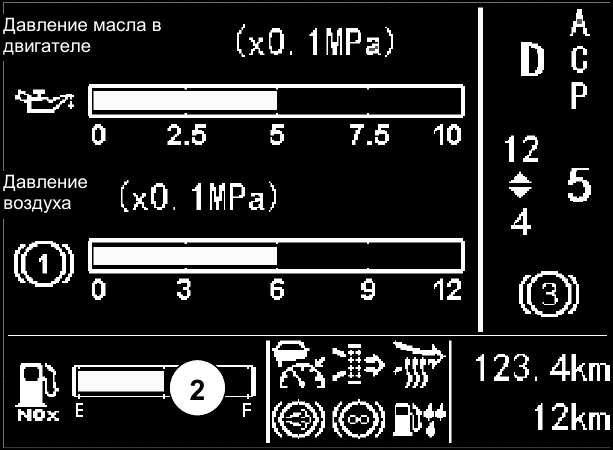

На образце экрана давление масла и воздуха представлено раздельными полями с единицами ×0,1 MPa. Числа на иллюстрации не задают рабочую норму.

При передаче показаний необходимо сохранять название поля и единицы. Число, переписанное без подписи, теряет технический смысл: его можно ошибочно отнести к другой системе или сравнить с величиной в иной шкале. Проверка соответствия поля жалобе предшествует обсуждению динамики воздуха.

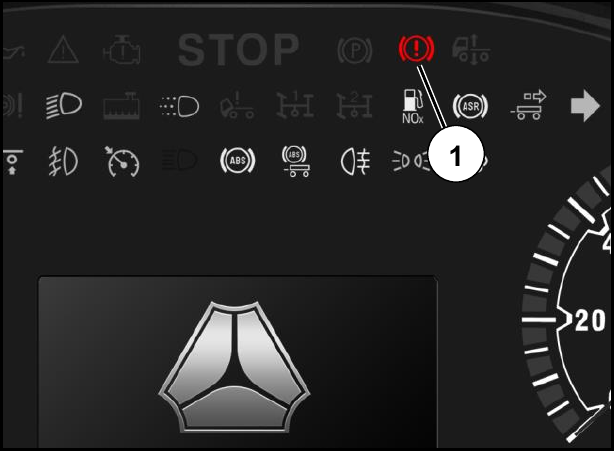

По руководству падение давления в одном тормозном контуре сопровождается сигналом и требует остановки. Управление автомобилем запрещено, пока сохраняется STOP. Наполнение описано после пуска при работающем двигателе.

Предупреждение определяет ограничение эксплуатации, но не называет повреждённую деталь. По нему нельзя различить недостаточную подачу, потерю воздуха и несоответствие измерительного сигнала. Возможность последнего рассматривают при подтверждённом расхождении данных; предположение об ошибке панели не даёт оснований игнорировать сигнал.

Функциональная цепочка вместо списка деталей

Общий принцип тяжёлой пневматики: компрессор подаёт воздух, регулятор управляет подачей, резервуары хранят запас, потребители расходуют его. Осушитель удаляет влагу; выпуск при регенерации может быть управляемым, тогда как утечка мешает накоплению и способна нарушать регенерацию. Это не описание установленной комплектации C7H.

Для дальнейшего анализа полезна цепочка функций: подача → подготовка → хранение → распределение → потребители. Она показывает, почему одинаковая жалоба может возникать на разных участках. Воздух может создаваться, но недостаточно поступать дальше; может доходить до резервуара, но теряться; может сохраняться в одном участке и быть недоступным в другом.

У каждой версии свой предмет подтверждения. Недостаточную подачу устанавливают по работе источника в применимых условиях. Ограничение прохождения — по различию состояния до и после предполагаемого препятствия. Потерю — по подтверждённому выходу воздуха и его влиянию на запас. Несоответствие сигнала — по сравнению отображения с независимым измерением.

Такая логика позволяет оценить предложение заменить узел. Оно должно объяснять, какую функцию нарушает обнаруженный дефект и почему это создаёт исходный симптом. Само совпадение названия детали с распространённой жалобой причинной связи не устанавливает.

Почему скорость роста не раскрывает производительность

В общей физической модели изменение давления определяется одновременно притоком, расходом и объёмом накопления. Поэтому скорость стрелки нельзя напрямую превратить в оценку компрессора. При продолжающемся расходе часть поступающего воздуха не увеличивает запас; различный объём также меняет динамику при одинаковом притоке.

Едва заметный рост означает лишь, что в наблюдаемом состоянии накопление преобладает над уменьшением запаса. Он не показывает, насколько велика каждая составляющая. Условно, слабый приток при небольшом расходе и более сильный приток при значительной потере могут дать похожую картину.

Начально малый запас усложняет интерпретацию, но не доказывает неисправность. Важно различать причину этого исходного состояния и способность системы восстановить запас. Если объяснено только то, почему воздух отсутствовал в начале, вопрос о дальнейшем медленном росте остаётся открытым.

Время наполнения, настройки регулятора и контрольные давления устанавливают по документации конкретного исполнения; универсальные значения здесь не приводятся. Значения с другой машины не заполняют этот пробел. Оценку соответствия проводят по применимой документации производителя; статья даёт способ различать причины, а не модельную норму скорости набора.

Что даёт различие двух контуров

Сходное поведение ветвей направляет внимание на процессы, способные затрагивать обе. Выраженное различие делает важнее поступление, хранение и расход в каждой ветви. Это способ ограничить область поиска, а не готовая локализация: общая проблема может проявляться неодинаково, а местная — влиять шире первоначального участка.

Сравнение полезно только с учётом времени. Значения, увиденные последовательно, нельзя безоговорочно представить как одновременную разницу. Между наблюдениями могли измениться расход, подача или режим отображения. Поэтому вопрос специалиста состоит не только в том, насколько различаются цифры, но и в том, описывают ли они сопоставимое состояние.

История расхождения также меняет задачу. Если различие существует с начала наблюдения, нужно объяснить устойчивую асимметрию. Если оно появляется после определённого события, становится важна связь этого события с конкретной ветвью. Исчезновение разницы тоже требует объяснения: оно может отражать восстановление отстающего значения либо снижение ранее большего. Одинаковый итог на панели не означает одинаковый процесс.

Условная ситуация: оба контура медленно пополняются

Предположим, профессиональное наблюдение подтверждает постепенный рост давления в обеих ветвях при малом исходном запасе. Есть признак накопления, но величина подачи неизвестна. Объявлять компрессор полностью неработающим противоречило бы росту; объявлять его исправным было бы столь же преждевременно.

Здесь нужно разделить три вопроса. Чем объясняется первоначально малый запас? Доходит ли создаваемый воздух до хранения без ограничения? Какой расход сопровождает пополнение? Ответ на первый вопрос не заменяет ответы на остальные: начальное состояние и текущий баланс относятся к разным моментам.

Если предполагается ограничение подачи, специалист ищет подтверждение затруднённого прохождения воздуха. Если рассматривается постоянная потеря, нужно установить участок выхода и связь с медленным накоплением. Версия недостаточной производительности требует оценки источника в условиях, где влияние сопутствующего расхода учтено. Выбор метода остаётся задачей профессиональной диагностики.

Проверочные вопросы конкретны: совпадает ли динамика обеих ветвей, меняется ли рост вместе с расходом, наблюдается ли различие между созданием воздуха и его поступлением к запасу? Ответы должны различать конкурирующие объяснения.

Допустим, потеря подтверждена и устранена. Если прежняя медленная динамика сохраняется, исходная жалоба ещё не закрыта: обнаруженный дефект мог объяснять только часть баланса. Дополнительную причину ищут по оставшемуся проявлению, не по заранее составленному списку замен.

Условная ситуация: одна ветвь отстаёт

Предположим, сопоставимые данные показывают: одна ветвь накапливает воздух, другая увеличивает запас заметно слабее. При этом основной барометр может продолжать показывать низкое значение. Такое сочетание объяснимо выбором минимального давления и не доказывает одинаковое состояние контуров.

Рост в первой ветви ограничивает версию полного отсутствия поступления во всей системе. Но он не отвечает, достаточно ли общей подачи и как воздух распределяется. В отстающей ветви предстоит различить недостаточное поступление, потерю запаса и расход, связанный с её функциями.

При ограничении воздух недостаточно проходит к нужному объёму. При потере он может поступать, но не сохраняться в ожидаемой мере. Эти механизмы способны создавать похожее отставание, поэтому сама разница давлений не выбирает между ними.

Проверочные вопросы относятся к месту разделения функций: где по схеме поведение ветвей начинает различаться, подтверждается ли разница независимыми данными, появляется ли она при определённом потреблении? Если измерение подтверждает асимметрию, поиск получает физическую основу. Если измеренные давления не соответствуют панели, требуется объяснить информационное расхождение.

Решение по этому сценарию должно восстановить нарушенную функцию конкретного участка. После работы недостаточно увидеть улучшение минимального показателя: нужно оценить обе ветви. Иначе рост одного значения может скрыть сохраняющийся недостаток в другом, а внешнее улучшение будет ошибочно принято за полный результат.

Условная ситуация: накопление сменяется снижением

Предположим, давление сначала увеличивалось, затем начало снижаться. Здесь центральный вопрос — что изменило баланс. Уменьшилось поступление, возрос расход или оба процесса совпали? Предыдущий рост подтверждает накопление в прежних условиях, но не доказывает исправность подачи во всех последующих режимах.

Важен момент перехода. Если снижение начинается вместе с определённым потреблением, рассматривают его связь с уходом запаса. Если оно появляется при изменении подачи, исследуют соответствующую функцию управления или прохождения воздуха. Если события только совпали по времени, причинная связь ещё не установлена.

Проверочные вопросы: снижение затрагивает обе ветви или одну, прекращается ли оно после завершения события, совпадает ли отображаемая динамика с независимым измерением? Эти различия позволяют отделить ограниченный расход от продолжающейся потери и физическое изменение от изменения сигнала.

Шипение рядом с моментом перехода добавляет наблюдение, но не назначает место ремонта. Нужно понять, связан ли слышимый выпуск с уменьшением запаса и соответствует ли он действующему режиму. Одной временной близости недостаточно.

Условное ремонтное решение должно объяснять именно смену накопления снижением. Найденный дефект, который не связан с этим переходом, может требовать устранения, но оставляет исходную причину открытой. Поэтому контроль результата должен охватывать условия появления снижения, а не ограничиваться подтверждением первоначального роста.

Шипение: событие, режим и потеря

Для оценки звука важны три характеристики: откуда он исходит, сколько продолжается и с каким состоянием системы совпадает. Громкость сама по себе не показывает, какую долю запаса уносит выпуск. Короткое заметное событие и менее слышная продолжающаяся потеря могут иметь разное значение для давления.

Различие между управляемым выпуском и утечкой требует понимания режима. Нельзя признать осушитель неисправным только потому, что рядом слышен воздух. Постоянный выпуск также не назначает автоматическую замену: специалист должен оценить, почему он продолжается и как работает управление.

Полезное подтверждение связывает выпуск с балансом. Если выход воздуха установлен, но наблюдаемое давление меняется иначе, первоначальная версия нуждается в уточнении. Если прекращение нежелательного выхода восстанавливает накопление в сопоставимых условиях, связь получает дополнительное основание. Это условная логика проверки, а не описание выполненного ремонта.

Результат такого разбора — установленная роль выпуска: штатное событие, нарушение управления либо потеря, влияющая на запас. Эти варианты требуют разных решений, хотя исходная жалоба во всех случаях может звучать одинаково.

Давление в тормозах и работа другого потребителя

Наличие давления в тормозных контурах не гарантирует доступность воздуха для КПП. Прежде чем связывать эти симптомы, необходимо проверить исполнение автомобиля и схему соответствующей функции. По одному показанию тормозного контура нельзя установить состояние всех направлений распределения.

В общей модели здесь возможны разные задачи: воздуха недостаточно в системе хранения, воздух не доходит до нужного потребителя либо отказ функции имеет другую причину. Наличие запаса помогает сформулировать вопросы, но не исключает ограничение на пути к отдельному участку.

Например, условное сочетание приемлемого по применимым условиям давления в тормозах и неработающей функции КПП требует собственного объяснения. Оно не подтверждает неисправность коробки и не доказывает общий недостаток воздуха. Специалист сопоставляет доступность воздуха на нужном участке с условиями работы функции.

Такое разделение предотвращает подмену измерения: барометр отвечает на ограниченный вопрос о представленном давлении, а вывод о другом потребителе требует данных именно о его обеспечении.

Как связать ремонт с исходным симптомом

Обоснованный ремонт следует за подтверждением места потери, нарушения подачи, ограничения прохождения или несоответствия сигнала. В заключении важно назвать обнаруженное нарушение и объяснить, как оно создаёт наблюдаемую динамику. Перечень заменённых узлов без этой связи не показывает, решена ли исходная задача.

После ремонта оценивают оба контура и сохранение первоначального симптома по применимым условиям производителя. При жалобе на последующее снижение одного роста недостаточно. При асимметрии требуется проверить различие ветвей. При ошибке отображения — согласованность показаний с подтверждённым состоянием.

Повторное интенсивное торможение расходует воздух. Не следует многократно нажимать тормоз ради проверки, специально ждать граничной цифры, выполнять запуск на уклоне или шунтировать контуры. Эти действия не заменяют профессиональный контроль и не предусмотрены статьёй как диагностические приёмы.

Критерий завершения работы — объяснённый и проверенный результат: устранённое нарушение соответствует исходному проявлению, а контроль подтверждает восстановление нужных функций. Исчезновение одного внешнего признака само по себе оставляет открытыми вопросы о второй ветви, последующем сохранении запаса и достоверности индикации.

Смежные материалы: Вода и масло в пневмосистеме, Отдельный разбор давления DAF XF105 — другая модель.

Частые вопросы

Медленный рост давления означает неисправность компрессора?

Сам по себе — нет. Нужно различить недостаточную подачу, ограничение прохождения воздуха и расход, который уменьшает накопление. Небольшой рост показывает динамику запаса, но не раскрывает производительность источника.

Почему после выбора другого давления барометр снова показывает меньшее?

В руководстве C7H версии VI предусмотрен возврат к меньшему давлению. Смена отображаемого контура может выглядеть как снижение, поэтому сравнивать нужно показания, относящиеся к одной ветви.

Любое шипение означает утечку?

Нет. Выпуск может быть управляемым событием. Для оценки нужны его продолжительность, связь с режимом и подтверждённое влияние на запас; одного звука недостаточно для назначения ремонта.

Можно ли проверять набор воздуха движением автомобиля?

Статья не предусматривает дорожной проверки. Рассматриваемое руководство запрещает управление при сохраняющемся STOP. Условия профессионального контроля определяют по применимой документации конкретного исполнения.
