Пневмосистема Scania R440: компрессор, осушитель и клапаны на примере обращения

Когда Scania плохо набирает воздух, водитель может назвать проблему одним словом — «компрессор». Но для выбора ремонта этого мало. Воздух должен не только появиться в системе, но и пройти подготовку, накопиться и сохраняться без недопустимых потерь. На примере обращения из Челнов разберём, почему эти задачи проверяют отдельно.

Обращение по Scania в Челнах

26 июля 2026 года в GruzHub поступило обращение №1665 по Scania R440 2020 года в Набережных Челнах. В материалах отражена проблема по направлению компрессора и подготовки воздуха; заказ завершён. Сохранились фотографии разобранных элементов узла, но нет итоговой дефектовки, артикула и перечня выполненных операций.

Поэтому мы не приписываем этому автомобилю конкретный отказ компрессора или клапана. Снимок показывает предмет обсуждения с механиком, а техническая часть объясняет различия между возможными направлениями диагностики.

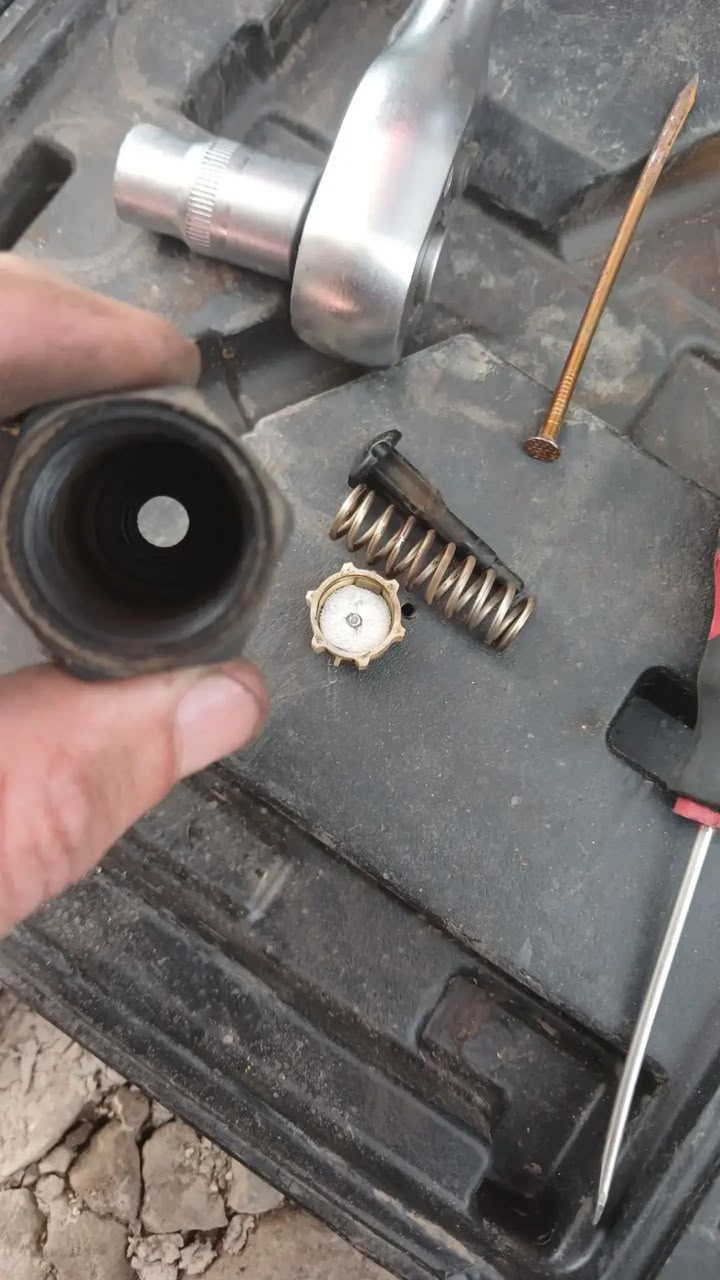

Фото из обращения №1665. Точное назначение детали, её номер и причина неисправности по этому снимку не установлены.

Три разные задачи пневмосистемы

Компрессор обеспечивает подачу воздуха. Осушающий и фильтрующий элементы уменьшают поступление влаги и загрязнений дальше в систему. Клапанные элементы распределяют и регулируют потоки в соответствии с конструкцией; их герметичность важна для сохранения давления.

Схема GruzHub разделяет функции. Она не является пневматической схемой конкретного исполнения R440.

Из этого следует простой диагностический вопрос: воздух не создаётся в достаточном объёме или создаётся, но теряется? Для ответа нужны проверка режима работы и измерения. Недавно установленный фильтр не доказывает, что соседний клапан герметичен. И наоборот, слышимый сброс сам по себе не говорит, что компрессор подлежит замене.

Почему вода и масло требуют внимания

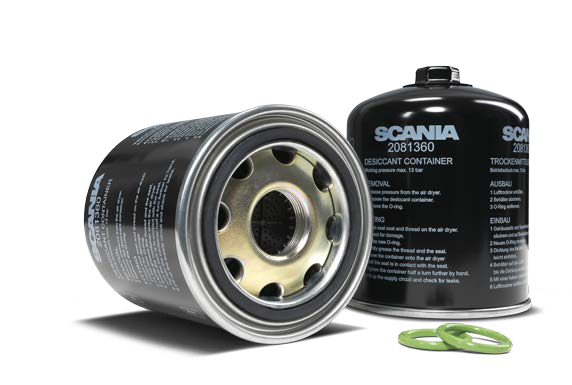

В справочнике Scania Parts Fact Files описаны разные функции осушающего материала и маслоотделяющего слоя: удаление влаги и отделение масляных аэрозолей. Производитель связывает подготовку воздуха с защитой компонентов от коррозии и замерзания, а попадание масляных загрязнений — с риском повреждения уплотнений и клапанов. Справочник Scania, раздел Air Dryer Filter, страницы 38–39.

Это описание объясняет назначение фильтрации, но не устанавливает причину нашего обращения. Видимый налёт на разобранной детали не позволяет определить состав загрязнения, его количество или источник. Для вывода о состоянии компрессора нужны критерии и проверки конкретного исполнения, а не сравнение цвета детали с чужой фотографией.

Важно также не назначать всем машинам один срок замены картриджа. Регламент зависит от установленной системы и условий эксплуатации. Правильнее сверить применимую документацию и историю обслуживания автомобиля. Повторное обнаружение загрязнения после работ — повод вернуться к диагностике причин и записать результат, а не просто снова заменить расходник.

Что отличает утечку от недостаточной подачи

Наблюдение	Что проверяют	Почему рано назначать замену
Давление медленно растёт	Подачу, потери, управление наполнением	Симптом относится к системе целиком
Воздух постоянно выходит в одной точке	Герметичность и режим работы данного участка	Нужно отличить предусмотренный сброс от неисправности
Давление падает после остановки	Участок потери накопленного воздуха	Причина может находиться дальше компрессора
После обслуживания жалоба вернулась	Исходный дефект и выполненные проверки	Новая деталь не подтверждает устранение причины

Водителю не нужно разбирать узел, чтобы сделать исходное наблюдение полезным. Сообщение панели и изменение показаний при обычной работе дают специалисту контекст. При предупреждении о недостаточном давлении нельзя продолжать движение ради воспроизведения неисправности: безопасность и действия по руководству конкретной Scania имеют приоритет.

Проверки пневмосистемы под давлением и разборка выполняются подготовленным специалистом с соблюдением процедуры безопасного снятия давления. В статье намеренно нет универсальных значений для срабатывания клапанов или советов отключить управление: комплектация R440 по имеющимся материалам не установлена.

Почему фото клапана недостаточно для подбора

Пружина, корпус и уплотнение могут быть похожи у разных изделий. Для заказа важны маркировка узла, его применимость к автомобилю и каталожный состав. Непроверенный артикул в такой ситуации создаёт риск повторной доставки и простоя, даже если деталь недорогая.

В нашем случае на опубликованном снимке нельзя уверенно прочитать номер. Поэтому название Scania R440 не дополнено предположительным номером клапана. Сначала специалист устанавливает исполнение, затем согласует комплект и наличие у поставщика. VIN помогает уточнять комплектацию, но не заменяет осмотр фактически установленного узла, который могли менять ранее.

Что проверяют после замены

Важен результат по исходной жалобе: набор и сохранение давления, отсутствие выявленной утечки, работа системы в предусмотренных режимах. Конкретные значения и порядок проверок берут из применимого руководства. В акте полезно различать замену детали и подтверждение результата контроля.

Если после замены фильтра воздух продолжает уходить, это новый зафиксированный результат диагностики. Он помогает выбрать следующий шаг и избежать повторения операции без основания. Такая последовательность подробно показана в случае с APS MAN TGX: исходная утечка сохранилась после первого этапа ремонта.

История пневмосистемы в автопарке

GruzHub уже хранит парк техники, данные машин, документы, реквизиты и контакты компании. Они используются при создании заявки, сокращая рутину диспетчера и повторные вопросы СТО. Фото разобранных элементов, видео симптомов и согласования в чате остаются привязаны к обращению.

Для следующего ТО важно знать не только дату покупки фильтра, но и то, почему обращались, что проверили и исчезла ли жалоба. На такой истории удобнее строить план обслуживания автопарка. Она помогает организовать контроль повторных симптомов; прогноз отказов требует накопленных данных и отдельной проверки, а не обещания по одному заказу.

Частые вопросы

Масло на детали сразу означает изношенный компрессор? Нет. Состав, источник и допустимость загрязнения оценивают по результатам диагностики; одного снимка недостаточно.

Осушитель и компрессор выполняют одну задачу? Нет. Подача и подготовка воздуха — разные функции, поэтому их неисправности нельзя считать взаимозаменяемыми диагнозами.

Какой клапан заменили в обращении №1665? Доступные материалы не подтверждают артикул и замену. Фотография приведена как материал случая, а не как каталог детали для всех Scania.
