Двигатель Volvo D13K500 Turbo-TC на FH I-Save: характеристики и устройство

У Volvo обозначение D13 охватывает не одно исполнение. Эта статья посвящена D13K500 Turbo-TC по заводскому листу Volvo Trucks версии 02 от 21 июня 2021 года. Двигатель связан с Volvo FH с пакетом I-Save для дальних перевозок. Его ключевая особенность — отдельная турбина, использующая энергию выхлопа для передачи дополнительного момента на коленчатый вал. Таблица ниже не должна превращаться в паспорт любого FH 500 или американского D13TC: для конкретной машины нужно сверить её код и рынок.

Какой D13 рассматриваем

Volvo Trucks предлагает семейство D13 в нескольких поколениях и настройках. Само число «500» обозначает ступень мощности, но не объясняет, есть ли на автомобиле турбокомпаунд, какая система нейтрализации предусмотрена и какие детали установлены. В Fact Sheet D13K500 TURBO-TC, Version 02 указаны точная конфигурация и дата документа — 21.06.2021. Мы придерживаемся именно этой редакции.

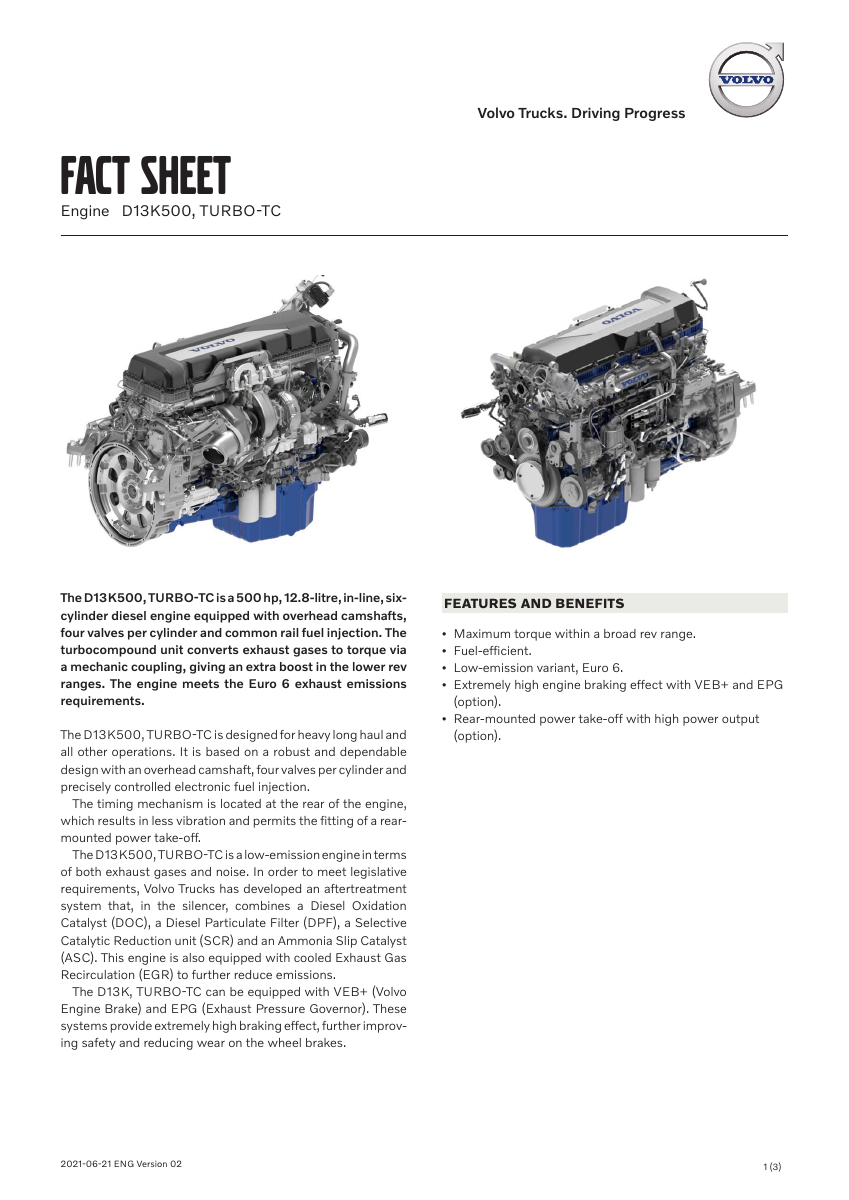

В заводском описании двигатель назван рядным шестицилиндровым дизелем объёмом 12,8 л с четырьмя клапанами на цилиндр и Common Rail. Его предназначение — тяжёлая дальнемагистральная работа. Пакет FH I-Save включает больше, чем двигатель: настройки трансмиссии, вспомогательные функции и решения для снижения расхода. Нельзя измерить вклад одного турбокомпаунда по двум рейсам разных машин без контроля нагрузки, дороги и режима движения.

В справочнике рассматривается европейский Euro 6. Американский D13TC для VNL имеет собственные нормы и спецификации. Переносить его сервисные интервалы, номера форсунок и параметры из презентаций Северной Америки в карточку FH недопустимо. Если в документах машины стоит другое обозначение D13, сначала нужна заводская сверка по комплектации.

Как подтвердить версию на автомобиле

Для технической карточки автопарка полезны полное обозначение двигателя, заводская комплектация по VIN, год изготовления автомобиля и маркировка фактически установленного агрегата. После замены мотора или крупного ремонта исходные сведения из VIN могут не описывать нынешнее состояние машины. Сервису тогда нужны и первоначальная карточка, и документы на замену. Публично выкладывать VIN и номер мотора ради справочной статьи не требуется.

Значок I-Save на кабине указывает продуктовый пакет, но не является таблицей деталей. Равно как надпись FH 500 не гарантирует, что перед нами именно версия Fact Sheet от июня 2021 года. Даже в рамках 500-сильной ступени на разных рынках документы используют разные сокращения и единицы мощности. Чтобы не перепутать запасную часть, каталог открывают для точной модификации и сверяют установленный узел.

Когда тягач прибывает в СТО с жалобой на расход, тягу или сообщения по двигателю, эта идентификация экономит первый этап общения. Сотруднику не приходится заново искать СТС, контакты водителя, сервисную историю и диагностические отчёты. В GruzHub сведения парка и документы хранятся в личном кабинете, а при обращении становятся доступны в заявке; это сокращает рутинный ввод, но не заменяет проверку моторного кода механиком.

Геометрия и характеристики

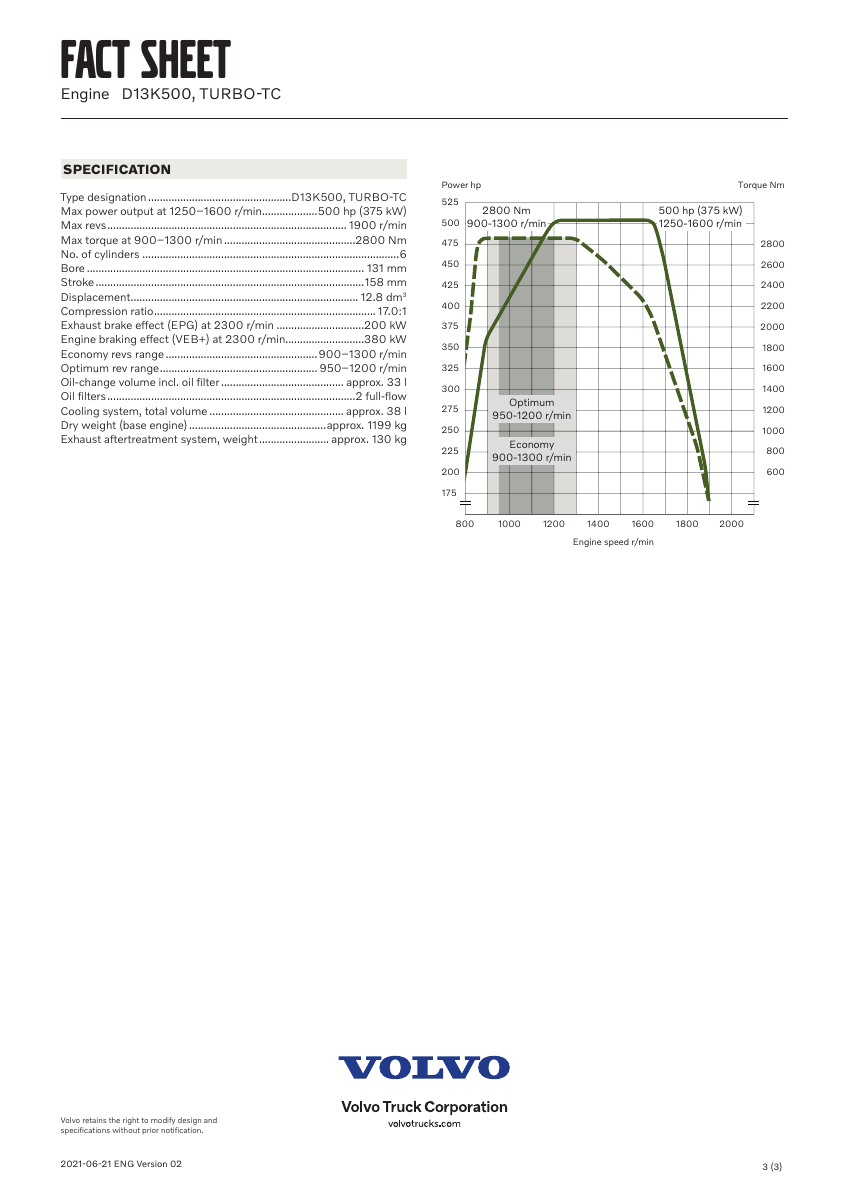

Ниже приведены данные со страницы 3 заводского листа Volvo. Единицы оставлены в том виде, в каком они напечатаны изготовителем. В частности, кВт рядом с 500 hp не исправлены нашим пересчётом: расхождение между изданиями обсуждается отдельно.

Параметр	D13K500 TURBO-TC, лист Volvo 21.06.2021
Цилиндры / клапаны	6 в ряд / 4 на цилиндр
Диаметр цилиндра × ход	131 × 158 мм
Рабочий объём	12,8 дм³ (12,8 л)
Степень сжатия	17,0:1
Мощность в данном листе	500 hp (375 кВт), 1250–1600 об/мин
Максимальный крутящий момент	2800 Н·м, 900–1300 об/мин
Максимальные обороты	1900 об/мин
Впрыск	Common Rail с электронным управлением
Экологическое исполнение	Euro 6

Число 17,0:1 — геометрическая степень сжатия. При диагностике её нельзя считать измеренной компрессией конкретного мотора: последняя зависит от состояния цилиндра и условий измерения. В листе также есть величины для тормозных систем, масла и массы базового двигателя. Они важны для инженера, но не превращаются здесь в универсальный рецепт ТО: фактический объём заправки и порядок работ определяются документами именно вашей комплектации.

Почему 500 hp указаны как 375 или 368 кВт

В просматриваемом Fact Sheet напечатано «500 hp (375 kW)». В других заводских брошюрах Volvo для D13K500TC можно встретить 368 кВт рядом с теми же 500 hp. Механически исправить одно значение по коэффициенту пересчёта было бы соблазнительно, но тогда в справочнике исчезнет расхождение источников. Оно может отражать разницу обозначения мощности, редакции, рынков или ошибку печати; без подтверждения производителя мы не выбираем объяснение наугад.

Для читателя практический вывод простой: в технических документах и при заказе узлов указывайте полный код двигателя и издание спецификации, а не одну цифру. Для статьи мы сохраняем 375 кВт именно как запись листа 2021 года. Если каталог поставщика предлагает другую мощность, сервис проверяет применяемость по машине, а не подменяет кВт самостоятельно.

Маркетинговые «500 hp» и «FH 500» удобны для ориентации, но не заменяют код силового агрегата. Различия между 368 и 375 кВт не должны служить поводом назначать мотору другую эконорму или набор деталей. Они показывают, почему важны метаданные источника: дата, версия, рынок и обозначение.

Как работает Turbo Compound

Обычный турбокомпрессор использует энергию выхлопа для подачи большего количества воздуха в цилиндры. В системе Volvo Turbo Compound за ним действует дополнительная турбина, которая механически передаёт часть оставшейся энергии на коленчатый вал. В брошюре Volvo FH with I-Save, страница 13 этот принцип объяснён вместе с изображением двигателя. Это не «две одинаковые турбины для наддува»: функции ступеней различаются.

Смысл решения — получить высокий момент при относительно низких оборотах, особенно на дальнем маршруте. Fact Sheet даёт 2800 Н·м уже в диапазоне 900–1300 об/мин. Такой диапазон помогает трансмиссии держать подходящую передачу без частых переключений; реальный эффект зависит от массы, передаточных чисел, профиля дороги и управления машиной. Это объяснение работы системы, а не гарантия расхода для каждого автопоезда.

Турбокомпаунд добавляет элементы к выпускному тракту и механическую связь с двигателем. При жалобе на шум, потерю тяги или увеличенный расход нельзя объявить его неисправным только по одному симптому. Нужны диагностические данные, осмотр и заводские критерии соответствующей версии. Аналогично не стоит использовать номера деталей от североамериканского D13TC, даже если принцип работы похож.

Common Rail и управление впрыском

В листе Volvo указана система Common Rail. Топливо подаётся из общей рампы, а момент и количество впрыска управляются электронно. Это отличается от старых поколений D13 и от механических схем. При диагностике питания, датчиков, давления и работы форсунок СТО использует данные автомобиля и методику Volvo для его версии; публичный обзор не задаёт давление в рампе, момент затяжки или порядок разборки.

Топливная система высокого давления чувствительна к загрязнению и опасна при неправильном вскрытии. Если после замены фильтра появилось предупреждение, важно зафиксировать дату, пробег, детали и условия возникновения, а не немедленно обвинять форсунку. Похожая неровная работа бывает связана с воздухом в системе, электропитанием, качеством топлива или другой причиной; последовательность проверок определяется диагностикой.

Volvo также описывает особенности камеры сгорания и волнообразную геометрию поршней в материалах FH I-Save. Конструкция нацелена на эффективное сгорание в низкооборотном режиме. Из этого нельзя самостоятельно выводить ресурс поршней или назначать аналоги по внешнему виду. Если двигатель вскрывают, применимость деталей подтверждают по полному номеру установленного узла и актуальному каталогу.

Электронная система и трансмиссия

Электронное управление связывает подачу топлива, запрос водителя, состояние двигателя и работу трансмиссии. Пакет I-Save включает оптимизированное для дальних перевозок управление I-Shift и вспомогательные функции, но наличие отдельной опции нужно проверять на конкретном FH. Fact Sheet подтверждает электронно управляемый Common Rail; номер ECU и версия ПО конкретной машины в нём не приведены. Поэтому переносить маркировку блока с фотографии или из каталога другого рынка нельзя.

При ограничении мощности важно читать не только сообщение на панели, но и события двигателя, выхлопной системы и трансмиссии, а также условия появления. Причина может быть в запросе системы защиты, в воздухе, топливе, датчике или выпуске. Даже если водитель ощущает снижение момента в привычном диапазоне, это не указывает автоматически на вторую турбину. Сервис сопоставляет фактические параметры с нормативом своей редакции.

В эксплуатации парка полезно сохранять диагностический протокол рядом с заказом и обсуждением ремонта. Тогда заказчик и СТО видят, какие проверки уже проводились, какие детали менялись и что согласовано. Это уменьшает повторные звонки и риск утраты контекста между водителем, механиком и менеджером, но платформа не принимает за специалиста решение о ремонте.

Euro 6 и выпускной тракт

Заводской лист D13K500 Turbo-TC описывает Euro 6 и состав системы доочистки: окислительный катализатор DOC, сажевый фильтр DPF, SCR и катализатор проскока аммиака ASC. В нём также упомянута охлаждаемая рециркуляция EGR. Компоненты работают как система: проблема в одном месте может проявляться сообщением или ограничением в другом. Считывать нужно точные события и параметры, а не заменять первый видимый датчик.

Для специалиста важно отличать плановую регенерацию фильтра от неисправности и видеть, при каких условиях появилось предупреждение. Условия запуска диагностических процедур и безопасного обслуживания содержатся в руководстве Volvo для конкретного исполнения. Статья не предлагает принудительную регенерацию на трассе и не даёт указаний по вмешательству в нейтрализацию.

Выпуск связан и с Turbo Compound: в потоке газов расположена дополнительная турбина, а далее компоненты очистки. Поэтому при оценке падения мощности нужно разделять механику, управление двигателем и состояние выхлопного тракта. Отдельная фотография узла не раскрывает внутренние допуски или степень загрязнения. Заключение появляется после проверки, а не из общего описания системы.

FH I-Save и годы применения

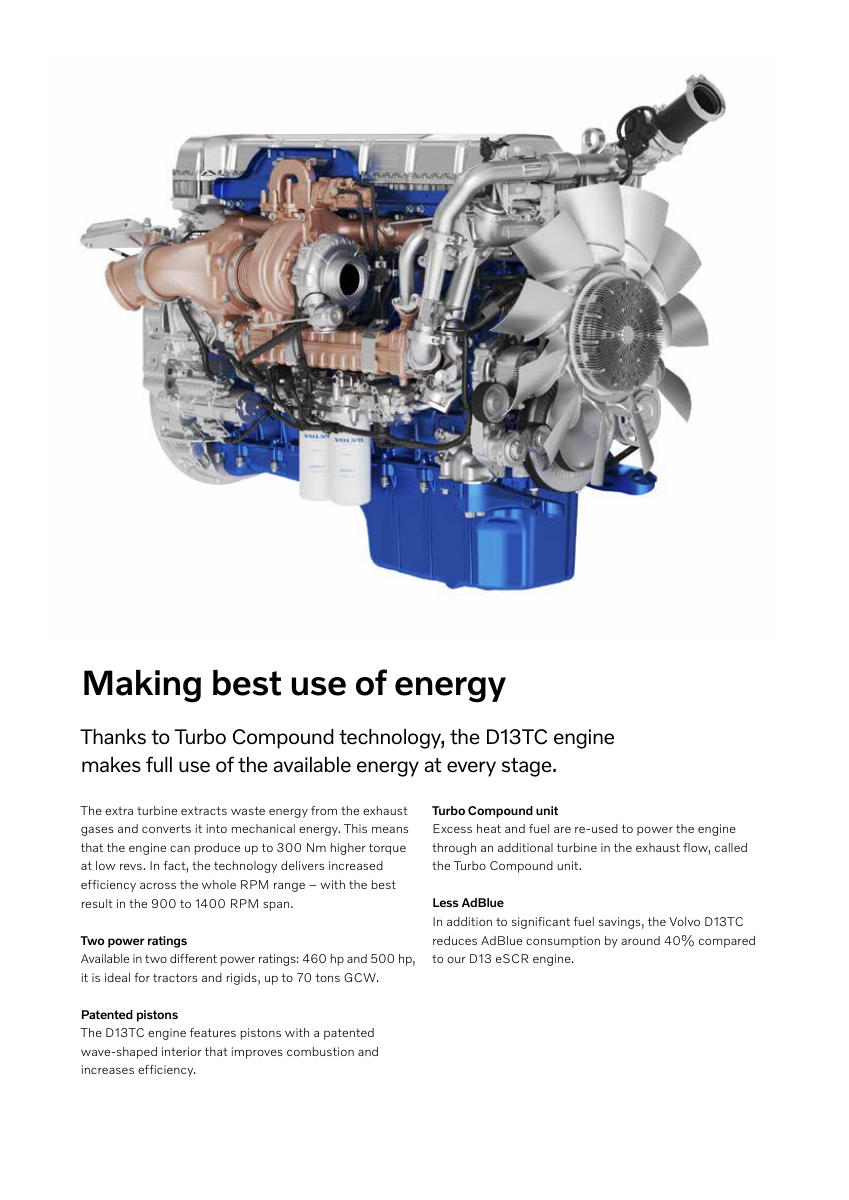

Volvo представила FH с I-Save в марте 2019 года с 460- и 500-сильными вариантами D13TC. Это даёт подтверждённую начальную точку для серии, но не доказывает, что лист двигателя 2021 года дословно описывает каждую поставку 2019 года. Версия 02 от 21.06.2021 показывает более поздний документированный срез D13K500 Turbo-TC. Полный интервал выпуска и точные рынки для каждого кода в использованных источниках не перечислены.

Название FH I-Save обозначает сочетание двигателя и иных экономичных решений. Некоторые публикации Volvo о более новых FH Aero также используют слова Turbo Compound, но это не основание приписывать им таблицу 2021 года. Между редакциями меняются нормы, калибровки и оборудование. Для конкретного года и модели открывают заводской лист соответствующей комплектации.

В североамериканских материалах встречается D13 Turbo Compound для VNL. Несмотря на общую идею рекуперации выхлопной энергии, это иной рынок и иной набор нормативов. Запчасть или программную настройку из VNL нельзя переносить на FH I-Save по одному сходству названия. Такая оговорка важнее искусственно полной таблицы «все годы — все машины», которую источники не подтверждают.

Обслуживание и диагностика

У D13K500 Turbo-TC больше связанных между собой систем, чем показывает маркетинговое обозначение «500». При плановом ТО важны версия руководства, условия эксплуатации, фактический пробег и история предыдущих работ. В Fact Sheet приведены некоторые заправочные объёмы, но сам по себе паспортный объём двигателя не является предписанием для каждого обслуживания конкретного FH. Проверяют допуски масла, регламент и процедуру именно машины.

При жалобе на повышенный расход компания сопоставляет рейсы с похожими массой и маршрутом, состояние шин, стиль движения и данные автомобиля. Пресс-заявление об экономии I-Save не позволяет вычислить норму по одному автомобилю. Если заметно изменились тяга или шум, водитель фиксирует момент появления и сообщения панели; механик добавляет диагностические сведения, а профильное СТО проверяет систему по заводскому алгоритму.

Работа с горячим выпуском, турбокомпаундом и топливной системой высокого давления требует обученного персонала и сервисного регламента. В статье нет инструкции по демонтажу, отключению экосистемы или обходу защит. Её задача — помочь правильно идентифицировать модификацию и понять, какие данные позволяют отличить неисправности друг от друга.

Подбор деталей и история ремонта

Для форсунки, турбинного узла, датчика или компонента нейтрализации недостаточно слов «Volvo FH 500». Нужны идентификаторы машины и установленного двигателя, экологическое исполнение, номер детали и актуальные замены в каталоге. Особенно легко перепутать обычный D13K500 и версию Turbo-TC. Внешне похожие изображения не подтверждают совместимость или равный способ обслуживания.

В личном кабинете GruzHub уже можно хранить парк техники с данными и документами, реквизиты компании и контакты сотрудников. Когда появляется обращение, эти сведения переходят в заявку. Фото неисправности, переписка о согласовании и документы контрагента остаются рядом с ремонтом. Это сокращает время на поиск файлов как транспортной компании, так и СТО и помогает планировать повторные проверки, не обещая автоматический прогноз ресурса двигателя.

Если сведений об исполнении пока нет, первое обращение всё равно возможно: водитель передаёт симптом, положение машины и доступные данные. Механик затем уточняет код агрегата и историю ТО. Профильная СТО ответит, какие измерения выполнить до заказа детали, возможен ли выезд и нужно ли доставить тягач в мастерскую. Так техника не простаивает только потому, что в момент звонка никто не помнит суффикс двигателя.

Частые вопросы

Любой Volvo FH 500 оснащён D13K500 Turbo-TC?

Нет. Обозначение мощности на кабине не заменяет код двигателя. Доступность Turbo Compound и набор оборудования зависят от поставки; их проверяют по заводским сведениям конкретного FH и фактически установленному мотору.

Почему в двух документах Volvo для 500 hp разные кВт?

Лист Version 02 от 21.06.2021 печатает 375 кВт; в другой брошюре Volvo встречается 368 кВт. Пока изготовитель не подтвердил причину различия для сравниваемых редакций, не следует смешивать значения или выбирать одно по пересчёту без оговорки.

Turbo Compound — это ещё одна турбина наддува?

Нет. Дополнительная турбина использует остаточную энергию выхлопа и через механическую связь передаёт момент на коленчатый вал. Обычный турбокомпрессор и турбокомпаундный узел выполняют разные задачи.

Можно ли по статье выбрать форсунку и регламент масла?

Нельзя. Статья объясняет конструкцию и границы спецификации. Совместимость деталей, допуск масла, интервал ТО и процедура работы определяются по каталогу и руководству для конкретного автомобиля.

Источники

Основные числовые данные и описание систем: Volvo Trucks, Fact Sheet D13K500 TURBO-TC, 21.06.2021, Version 02, страницы 1–3. Применение FH с I-Save с 2019 года подтверждено пресс-сообщением Volvo Trucks. Принцип турбокомпаунда и особенности пакета изложены в брошюре Volvo FH with I-Save, страницы 12–13. Три изображения на странице — фрагменты этих заводских документов; подписи указывают конкретные страницы и границы применимости. Разницу записей 375/368 кВт мы не скрываем и не объясняем неподтверждённой догадкой.
