DAF XF105 не заводится: стартер, питание и разрешение запуска DMCI

DAF XF105 не заводится: сначала разделить симптомы

При незапуске DAF XF105 важно различить четыре проявления: двигатель совсем не прокручивается; вращается медленно или рывками; слышен электромотор стартера, но вращение двигателя не подтверждено; двигатель прокручивается, однако не начинает работать. Эти наблюдения задают разные направления профессиональной диагностики.

Описание симптома не должно подменять заключение о причине. «Слышен щелчок, двигатель не вращается» — наблюдение. «Сломался стартер» — диагноз, для которого ещё нужны результаты проверки. Аналогично, уверенный звук при попытке запуска не подтверждает исправность всей системы, а зарегистрированный код не определяет автоматически деталь для замены.

Для диагностики существенна последовательность событий: проявилась ли жалоба после стоянки, возникла ли после замены стартера, менялось ли вращение при последующих попытках. Это разные обстоятельства, которые помогают специалисту сопоставить симптом с проверяемым участком.

Ниже сведения DAF относятся к XF105 и описанному в документах управлению DMCI. Общие материалы HELLA, MAHLE и VARTA объясняют механизмы неисправностей, но не устанавливают комплектацию конкретного автомобиля. Конструкцию узлов и применимость процедур проверяют отдельно.

Если тягач остановился из-за незапуска, создайте обращение в GruzHub. Сохраните описание симптома и материалы проверки вместе с данными техники: это поможет вести историю ремонта и согласований.

Главный выключатель: исполнение и состояние питания

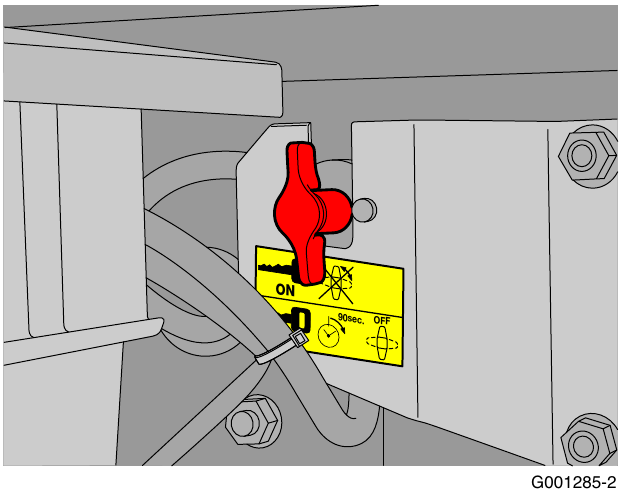

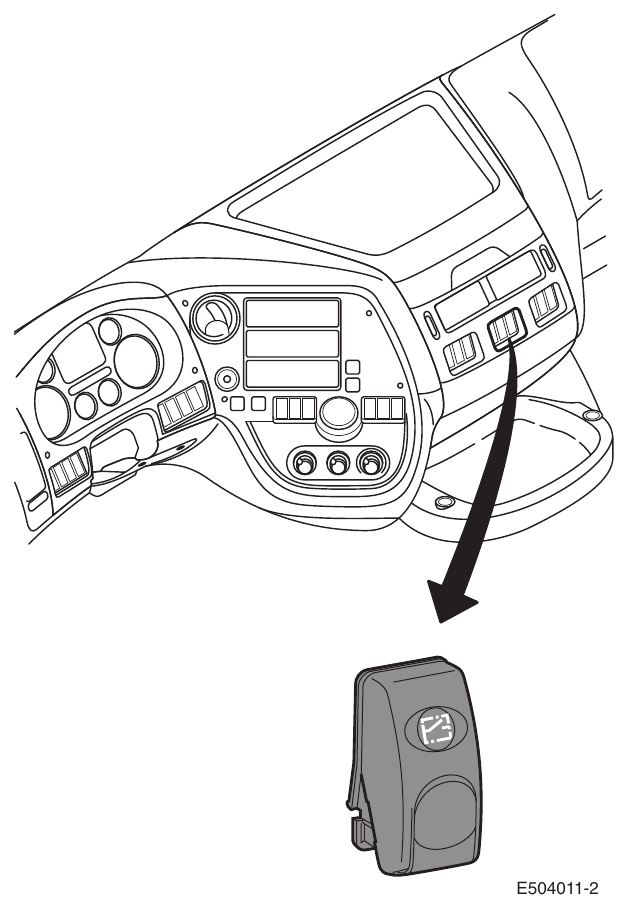

По руководству DAF главный выключатель XF105 бывает механическим или электронным. Механическое исполнение имеет наружный выключатель. Наружный электронный обычно находится около аккумуляторов; при такой комплектации предусмотрено управление в кабине. Аккумуляторы могут располагаться справа или слева на раме.

Поэтому для всех XF105 нельзя указывать единственное место выключателя или одинаковый набор органов управления. Сначала устанавливают фактическое исполнение автомобиля, затем оценивают состояние питания.

Главный выключатель прерывает питание автомобиля, кроме тахографа. Работающий тахограф вследствие этого не подтверждает, что питание остальных систем сохранено. Отдельный работающий прибор и доступность цепей, необходимых для запуска, отвечают на разные вопросы.

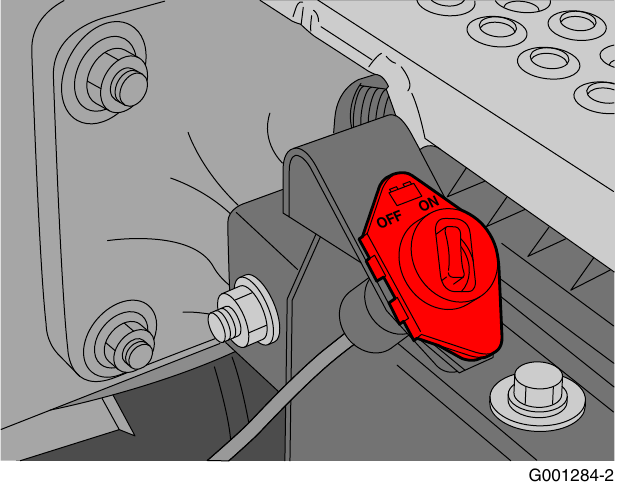

Электронный вариант отключает питание с задержкой, чтобы системы могли завершить работу. Универсальную продолжительность ожидания для водителя из этих сведений вывести нельзя.

Руководство по аварийному реагированию описывает устройство и аварийные действия. Оно не является процедурой поиска причины незапуска. Отключение питания нельзя представлять как универсальный способ устранить такую жалобу: сведения о выключателе помогают разобраться в состоянии автомобиля, но сами по себе не устанавливают неисправность.

После стоянки: почему поездка не подтверждает восстановление заряда

VARTA объясняет, что грузовые потребители расходуют энергию при заглушённом двигателе. Во время движения часть мощности генератора также поступает потребителям. Поэтому утверждение «машина перед стоянкой ехала» не доказывает, что заряд батареи полностью восстановился.

В этой ветви диагностики рассматривают использование автомобиля перед стоянкой и работу потребителей. Эти обстоятельства помогают понять расход энергии, однако не заменяют оценку источника питания. Нужно различать, сколько энергии осталось и насколько батарея способна принимать заряд и обеспечивать запуск.

Для жидкоэлектролитных батарей VARTA описывает расслоение электролита при повторяющихся циклах разряда и заряда, особенно при более глубоком разряде. Более концентрированная кислота собирается внизу. У AGM электролит удерживается сепаратором, поэтому объяснение требует знания фактической технологии батареи.

Это возможный механизм в соответствующей батарее, а не установленная причина незапуска конкретного XF105. Он также не обосновывает замену на AGM или EFB без проверки применимости.

Следовательно, жалоба после стоянки требует оценки энергетического состояния. История поездки полезна для понимания условий, но не служит самостоятельным заключением об исправности или заряде.

Заряд и состояние батареи — разные результаты проверки

В материале VARTA состояние заряда отделено от состояния самой батареи. Профессиональная оценка её возможностей учитывает пусковую способность, остаточную ёмкость и приём заряда. Сообщение «батарея заряжена» не содержит ответов на все эти вопросы.

Достоверность результата зависит и от настройки тестера. Она должна соответствовать фактической технологии проверяемой батареи. Если выбрана другая технология, полученное заключение может оказаться ошибочным.

Пусковой ток учитывают вместе со стандартом, указанным на маркировке. EN, DIN, IEC, JIS и SAE нельзя без проверки считать одной шкалой. Само число без обозначения стандарта недостаточно для корректной трактовки.

Имеет значение также место измерения. Проверка непосредственно на батарее и измерение через длинный установленный кабель могут отвечать разным вопросам: сопротивление кабеля влияет на результат. Поэтому заключение об источнике питания следует отличать от заключения о цепи стартера.

Содержательный результат диагностики указывает, что именно оценивалось и какой параметр вызвал сомнение. Это позволяет обсуждать недостаточный заряд, характеристики батареи или влияние цепи по отдельности, не сводя всю жалобу к общей фразе «аккумулятор хороший».

Питание и масса: внешний вид не заменяет проверку цепи

Общий принцип HELLA требует учитывать как путь питания, так и обратную цепь массы. Контактные соединения и кабели входят в проверяемую систему наряду с источником энергии. Осмотр только аккумулятора оставляет состояние остальных участков неизвестным.

HELLA обращает внимание на воздействие воды и внутреннюю коррозию проводов. Поэтому внешний вид доступного участка кабеля не всегда отражает его состояние внутри. Отсутствие заметного повреждения не равнозначно подтверждённой исправности электрического пути.

Для профессиональной диагностики важно установить, обеспечивает ли цепь передачу питания в условиях работы. Проверка соединений и кабелей помогает отделить проблему источника от проблемы доставки энергии к потребителю. При этом обратный путь через массу нельзя оставлять вне исследования.

Смысл такой проверки — локализовать участок, ограничивающий работу системы. Если обследована только батарея, заключение о всей цепи запуска будет неполным. Если осмотрены только контакты, электрическое поведение цепи также остаётся отдельным вопросом.

Численные пределы из приведённого HELLA примера для системы 12 В не являются нормативами DAF 24 В. Для конкретного автомобиля используют применимые данные изготовителя.

Стартер: команда, зацепление и вращение

HELLA описывает общее устройство электрического стартера: электромотор, тяговое реле и привод с шестернёй и обгонной муфтой. В рассмотренном принципе реле сначала вводит шестерню в зацепление с венцом маховика, затем замыкает силовую цепь электромотора.

Это разделяет несколько функций. Полученная команда ещё не подтверждает зацепление, а работа электромотора не подтверждает передачу вращения двигателю. Диагностика должна установить, какой этап фактически выполняется.

HELLA отдельно рассматривает отсутствие вращения, медленную или рывковую работу, проблемы зацепления и невозвращения. Эти проявления нельзя объединять в одно заключение о неисправности стартера.

При медленном вращении источник питания и соединения проверяют отдельно от щёток, коллектора и обмоток. Среди общих направлений исследования также фигурируют реле, электрическая часть и привод. Перечень возможных причин помогает организовать проверку, но не доказывает дефект конкретного узла.

Это общая информация о компоненте, а не подтверждение конструкции стартера на каждом XF105 и не готовая ремонтная процедура DAF. Проверку установленного узла выполняют по соответствующим данным, без перемыкания клемм, прямой подачи тока или самостоятельной разборки.

После замены стартера: звук мотора требует правильной трактовки

Бюллетень MAHLE описывает отдельные конструкции стартеров, у которых ошибочное подключение после замены может вызвать вращение электромотора без ввода шестерни в зацепление с венцом. Слышимый мотор в таком случае не подтверждает прокрутку двигателя.

Пример важен для понимания жалобы, возникшей после замены. Последовательность «замена — новое проявление» даёт основание проверить выполненное подключение и работу привода установленного узла. Она не доказывает, что ошибка обязательно произошла.

Нельзя также заключить, что описанный MAHLE разъём присутствует на любом XF105. Сначала требуется определить конструкцию фактически установленного стартера. Только после этого специалист может сопоставлять выполненные работы с применимой документацией.

Бюллетень предупреждает о риске электрического повреждения и пожара. Поэтому его содержание нельзя превращать в инструкцию водителю по перекоммутации.

Диагностическая задача здесь конкретна: установить, вращается ли двигатель и обеспечено ли механическое зацепление. Одного впечатления от звука недостаточно. Проверка должна различить работу электромотора и передачу его усилия, сохраняя привязку к установленному исполнению.

DMCI: разрешение прокрутки и разрешение топлива

В документации DAF DMCI разделены разрешение подачи топлива иммобилайзером, блокировка стартера иммобилайзером и блокировка стартера при работающем двигателе. Проверка кода ключа использует CAN и DMCI.

Следовательно, отсутствие прокрутки не доказывает неисправность самого стартера. Наличие прокрутки также не подтверждает, что разрешена подача топлива. Это разные условия, которые специалист оценивает раздельно.

Когда двигатель вращается, для управления впрыском требуется информация о его работе. Сигнал коленвала участвует в определении частоты вращения и момента впрыска; совместно с сигналом распредвала он используется для синхронизации. Само вращение не подтверждает корректное определение цилиндра.

При запуске DMCI учитывает обороты и температуру охлаждающей жидкости. Документ также описывает пилотную инъекцию перед основной. Таким образом, наблюдение за прокруткой не охватывает все условия управления запуском.

Эти сведения относятся к описанному XF105/DMCI. Они не позволяют назначить универсальный порог оборотов или назвать любую топливную систему XF105 Common Rail. Профессиональная проверка исследует разрешения и входные сигналы без отключения иммобилайзера, перемычек и обхода блокировок.

Диагностические коды: направление поиска, а не назначение замены

Исторический документ DAF DW332467 различает неверный или дефектный транспондер, отсутствие распознавания, отсутствие разрешения и несогласованное программирование блоков. Это разные возможные нарушения, а не единая неисправность «ключа».

Код иммобилайзера 2-2 описывает отсутствие разрешения с незапуском и отсутствием сигнала LED. Такая запись относится к данному исполнению; её нельзя использовать как универсальную расшифровку любой панели XF105.

В разделе DMCI P0335 обозначает отсутствующий или неправдоподобный сигнал коленвала, P0336 — нарушенный сигнал при нормальной работе. P0340 и P0341 аналогично различают проблемы сигнала распредвала.

Возможные причины включают цепь и контакты, датчик, загрязнение, зазор и задающий элемент. Для коленвала прямо указаны загрязнённые отверстия маховика. Среди проявлений перечислены длительный запуск и незапуск двигателя.

Код поэтому задаёт предмет исследования сигнала, но не доказывает неисправность датчика. Применимость документа mark200538 проверяют по конкретному блоку и исполнению. На XF Euro 6 его не переносят; универсальный зазор или замену детали по одной записи не назначают.

Коленвал: проверяют датчик и условия формирования сигнала

По общему описанию HELLA датчик коленвала передаёт блоку управления скорость и положение вала для расчёта впрыска. Проблема этой информации может относиться к самому датчику, проводке или задающему колесу.

HELLA перечисляет обрыв и замыкание проводки, внутренний дефект, повреждение задающего колеса и загрязнение металлическими частицами. Поэтому симптом незапуска не позволяет выбрать одну причину без проверки.

Начальный маршрут включает память ошибок, соединения, коррозию, обрывы, осмотр повреждений и загрязнения. Эти действия исследуют разные участки пути сигнала. Проверка только одного элемента оставляет остальные возможные причины неразличёнными.

Перед электрическими измерениями устанавливают конструкцию датчика по сведениям изготовителя или каталога. HELLA рассматривает индуктивный и Hall-варианты; внешний вид и число контактов не всегда достаточны для их определения.

Неизвестный тип нельзя проверять омметром по универсальному совету: HELLA предупреждает о риске повреждения Hall-датчика. Приведённые сопротивления и схемы проверки нельзя автоматически переносить на DAF.

Задача диагностики — установить причину нарушения информации. Замена датчика должна опираться на результат исследования, а не только на жалобу о запуске.

Распредвал: наличие движения и пригодность информации

Общее назначение сигнала распредвала, описанное HELLA, — вместе с сигналом коленвала установить положение первого цилиндра для управления впрыском. Поэтому подтверждение движения двигателя и подтверждение пригодной информации о его положении — разные результаты.

HELLA относит к возможным проявлениям проблемы трудный пуск, лампу двигателя, код неисправности и аварийную стратегию. Ни одно из этих проявлений само по себе не локализует дефект.

Причина может находиться в датчике, задающем колесе или связи с блоком управления. Здесь полезно различать датчик как отдельный узел и весь путь поступления информации. Исправность одного участка не подтверждает состояние остальных.

Начальная проверка включает память ошибок, осмотр повреждений, проводки и разъёмов. Дальнейшее исследование выполняют по процедуре конкретного исполнения, чтобы оценить поступающий сигнал и его использование вместе с другим входом.

Осциллограмма в материале HELLA является примером рассмотренного Hall-исполнения. Она не подтверждает тип датчика XF105 и не служит универсальным эталоном.

Распиновку, напряжения и сопротивления выбирают по применимой документации. Общая статья помогает понять назначение проверки, но не заменяет данные установленного узла.

Температура охлаждающей жидкости: показание ещё не локализует дефект

HELLA рассматривает температуру двигателя как вход управления количеством топлива и временем впрыска. При исследовании плохого запуска важно оценивать поступающую информацию, не объявляя датчик неисправным по одному проявлению.

Возможные направления включают дефект самого датчика, проблемы цепи и соединений, а также неправдоподобное изменение сигнала. Эти варианты требуют различения: сообщение о температуре не показывает автоматически, какой участок нарушен.

Начальные проверки охватывают память ошибок, состояние соединений и проводки. Отдельно оценивают изменение информации о температуре. Это помогает поставить вопрос о её правдоподобии, а не ограничиваться наличием показания.

HELLA приводит жалобу на недостижение температуры, которая может относиться к термостату. Пример показывает, почему проблема температурного режима и проблема датчика не равнозначны.

Конкретную зависимость сопротивления от температуры берут из данных изготовителя установленного узла. Нельзя объявлять любой датчик DAF исполнением NTC или переносить численные примеры из общего материала.

Универсальная норма холодного пуска и самостоятельное отключение датчика здесь не обоснованы. Профессиональная задача состоит в проверке входной информации и её цепи с учётом фактической конструкции.

Повторные попытки могут добавить повреждение стартера

HELLA предупреждает: длительная работа стартера при незапускающемся двигателе вызывает нагрев. Первичную причину плохого запуска необходимо устранить, чтобы не получить последующее повреждение стартера.

Поэтому последовательность событий имеет значение и после обнаружения повреждённого узла. Следует различать первоначальный незапуск и последствия дальнейших попыток. Повреждение, найденное позднее, не обязательно объясняет начало жалобы.

Если вращение ухудшалось по мере попыток, этот факт рассматривают вместе с исходным проявлением. Он не позволяет без проверки определить, что произошло первым. Диагностика должна охватывать как причину незапуска, так и состояние стартера после его работы.

Сохраняющееся зацепление после запуска HELLA выделяет как отдельную неисправность. Её нельзя объединять с отсутствием запуска: событие происходит на другом этапе работы.

Универсальную длительность прокрутки и пауз общий материал не устанавливает. Для эксплуатации требуется руководство конкретного автомобиля. Повторение попыток не заменяет поиск причины и может изменить состояние узла, из-за чего первоначальная жалоба и обнаруженные последствия потребуют раздельной оценки.

История ремонта без преждевременного диагноза

В истории ремонта полезно сохранять исходный симптом, последовательность изменений и результаты профессиональных проверок. Наблюдение, предположение и установленная причина должны оставаться различимыми. Тогда последующее заключение можно сопоставить с тем, что происходило до вмешательства.

GruzHub хранит данные парка и техники, документы, реквизиты и контакты, позволяет использовать эти сведения в заявке, а также сохранять фото, видео и согласования в общении по ремонту.

Такая история помогает удержать связь между жалобой и выполненными работами. Она не заменяет техническое исследование: причиной ремонта остаётся установленная неисправность, а отправной точкой диагностики — наблюдаемое поведение автомобиля.

Если незапуск сопровождается другой жалобой, её стоит описать отдельно: дым и стук DAF под нагрузкой требуют другого направления диагностики. Историю обслуживания помогает сопоставить материал о расходниках и ТО DAF XF105.

Частые вопросы

Если двигатель прокручивается, разрешение топлива уже получено?

Нет. Для описанного DMCI это отдельное условие.

Можно ли по P0335 сразу назначить замену датчика?

Нет. Требуется различить возможные причины нарушения сигнала.

Поездка перед стоянкой подтверждает достаточный заряд?

Нет. Сам факт движения этого не устанавливает.

Источники

• DAF Trucks N.V. — Emergency response guide XF105, DW43292101, mark201129, печатные страницы 1-2–1-4
• DAF — DMCI Service Manual, DW332094, mark200528, разделы 2.8, 3.4–3.6; копия документа изготовителя
• DAF — диагностическая информация XF105, DW332467, mark200538, IMMOBILISER 1-2 и DMCI 1-8; копия документа изготовителя
• HELLA — Earth 31 troubleshooting
• HELLA — Checking the starter
• MAHLE — Connection defect when changing starter motor, Technical Messenger 09/2017
• HELLA — Starter damage assessment
• HELLA — Crankshaft sensor
• HELLA — Camshaft position sensor
• HELLA — Coolant temperature sensor testing
• VARTA — грузовые батареи, приём заряда и расслоение электролита
• VARTA — Testing the battery: Step-by-step
