Iveco Stralis AS Euro 4/5: неисправности EuroTronic

«Не включаются передачи» — симптом, а не диагноз

Если на Ивеко Стралис не включаются передачи, сама жалоба ещё не определяет неисправный узел. Для EuroTronic важно разделить действие водителя, информацию на дисплее и фактическую реакцию трансмиссии. Запрос новой передачи, отсутствие переключения и сохранение ранее включённой ступени — разные наблюдения. Они могут относиться к разным операциям системы, поэтому объединять их в один диагноз нельзя.

В руководстве IVECO предусмотрены различные реакции на неисправности: переход в нейтраль на стоящем автомобиле, блокирование переключений, сохранение включённой передачи. При обращении полезно точно указать, что отображалось на панели и как система ответила на команду. Формулировка «коробка отказала» этих различий не передаёт.

Отдельно фиксируют обстоятельства уже произошедшего события: автомобиль стоял или двигался, какой режим был выбран, появилось ли сообщение о неисправности. Воспроизводить отказ в движении для уточнения жалобы не требуется. Описание должно передавать наблюдаемую последовательность, а не предполагаемую причину.

В GruzHub можно создать заявку на ремонт, указать данные техники, приложить фотографии и документы. Для технического разбора полезны фотография таблички коробки, показаний панели и полная запись ошибок с их статусом. Контакты, согласования и история ремонта помогают сохранить сведения об обращении. Если часть обозначения или кода неизвестна, этот пробел следует указать прямо.

Двенадцать и шестнадцать ступеней: разные исполнения

В одном руководстве Stralis AS Euro 4/5 описаны разные исполнения EuroTronic. Раздел «Коробки передач», страницы 35–38 по внутренней нумерации, содержит описание двенадцатиступенчатой системы и перечень 12 AS 1930 TD, 12 AS 2330 TD, 12 AS 2330 TO, 12 AS 2530 TO. Для этой группы указаны двенадцать передач переднего хода и две заднего.

В разделе электрического и электронного оборудования, на страницах 217–218, отдельно описана шестнадцатиступенчатая EuroTronic. У неё шестнадцать передач переднего хода и две заднего. Наличие обоих описаний в одной книге не делает их взаимозаменяемыми: число ступеней относится к определённой конструкции.

Поэтому сначала устанавливают, какая коробка находится на автомобиле. Затем выбирают описание устройства и применимые диагностические материалы. Параметры двенадцатиступенчатого исполнения нельзя распространять на шестнадцатиступенчатое, а его исполнительную или пневматическую схему — использовать для двенадцатиступенчатого агрегата.

Руководство также отличает полностью автоматическое управление Automated EuroTronic от предыдущих версий. Это указание описывает развитие системы, но не определяет поколение установленной коробки по названию автомобиля. Модель Stralis AS Euro 4/5 и слово EuroTronic дают исходный контекст; точное исполнение подтверждают по идентификации агрегата.

Что сообщает табличка коробки

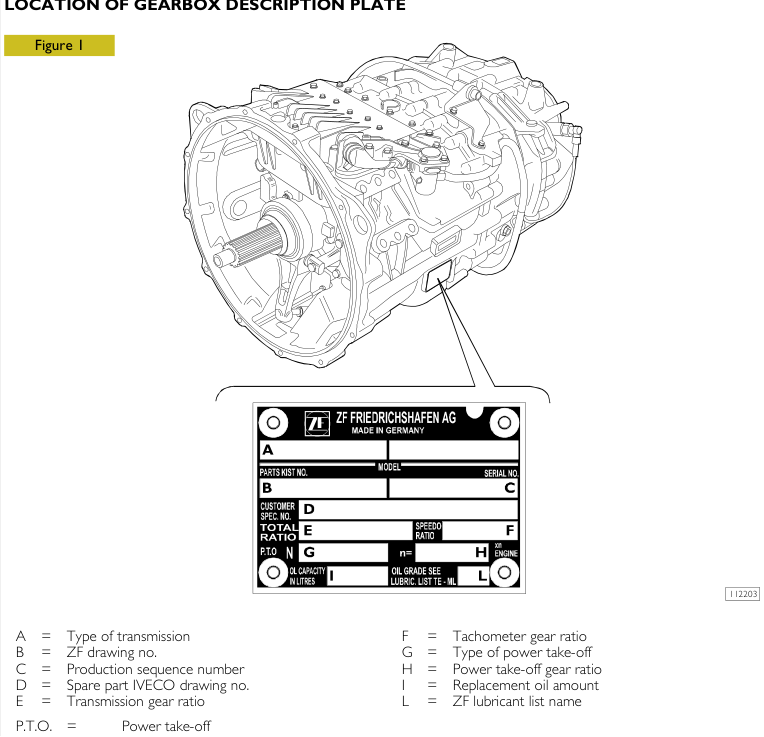

На справочном рисунке IVECO показаны обозначения полей таблички трансмиссии. Поле A относится к типу коробки, B — к номеру чертежа ZF, C — к производственному порядковому номеру, D — к номеру чертежа запасной части IVECO. Эти сведения позволяют различать обозначение типа и индивидуальную идентификацию агрегата.

Для рассматриваемой группы важно сохранить полную запись, включая TD или TO. В руководстве TD раскрывается как Truck Direct Drive, TO — как Truck Over Drive. Сокращение до «12 AS 2330» не различает два исполнения, которые приведены в перечне отдельно. Аналогично запись «EuroTronic» не подтверждает принадлежность коробки к конкретной строке таблицы.

Рисунок таблички является образцом расположения обозначений. Он не содержит данных автомобиля, который поступает на диагностику. Справочные обозначения полей и номера установленного агрегата выполняют разные задачи: первые помогают прочитать табличку, вторые идентифицируют реальную коробку.

На табличке предусмотрены и другие поля, включая сведения о передаточном отношении и отборе мощности. Однако наличие этих полей не позволяет назначать обслуживание по одному названию Stralis. Таблицы масел, заправочных объёмов и моментов здесь не приводятся: их применимость требует точной идентификации и соответствующей документации.

Механическая коробка с электропневматическим управлением

Двенадцатиступенчатая EuroTronic описана производителем как механическая коробка с электропневматическим приводом и электронным управлением. Автоматизация относится к выполнению операций выбора, включения и управления сцеплением. Полностью автоматический режим работы не означает, что перед нами гидромеханический автомат.

Электронный блок согласует переключение с управлением сцеплением и оборотами двигателя. Пневматическое устройство внутри коробки уменьшает частоту вращения вторичного вала, облегчая включение передачи. Между командой водителя и получением нужного передаточного отношения находится последовательность связанных действий.

Механическая основа включает основную коробку, задний планетарный редуктор G.R.E. и делитель Splitter. Переключение редуктора позволяет удвоить число передаточных отношений основной части; делитель формирует медленное или быстрое отношение. Для включения G.R.E. и Splitter в описании предусмотрена синхронизация.

При этом синхронизацию этих групп нельзя автоматически приписывать всем операциям внутри коробки. Производитель отдельно описывает устройство и функции её частей. Для понимания жалобы существенно, на каком этапе не выполнено переключение: получен ли запрос, выполнен ли выбор, состоялось ли включение. Какое звено нарушено, устанавливают по данным диагностики конкретного исполнения.

Запрос режима и фактически включённая передача

Производитель описывает выбор передачи водителем через селектор, полуавтоматическую работу и полностью автоматическое управление. При полуавтоматической работе водитель задаёт переключение рычагом, а система управляет необходимыми действиями без требования отпускать педаль акселератора. При автоматической работе передачи выбираются системой.

Если выбранный режим обозначается на панели как A/M, его следует записывать отдельно от информации о передаче. Режим характеризует способ управления. Он сам по себе не доказывает, что требуемая ступень уже включена или что все исполнительные операции завершены. Обозначения на конкретном автомобиле нужно сохранять в том виде, в котором они отображаются.

Панель приборов сообщает об операциях системы и неисправностях. Поэтому для разбора важна последовательность: какой режим выбран, какая команда подана, что показал дисплей и какая реакция действительно наблюдалась. Если один из пунктов неизвестен, его нельзя восстанавливать предположением или подменять другим наблюдением.

Например, сохранение прежнего обозначения передачи после запроса переключения не подтверждает включение новой ступени. Выбор автоматического режима также не подтверждает исправность сцепления. Информация о запросе, отображаемое состояние и результат выполнения команды рассматриваются раздельно, даже если водитель описывает событие одной короткой фразой.

CAN связывает управление коробкой с автомобилем

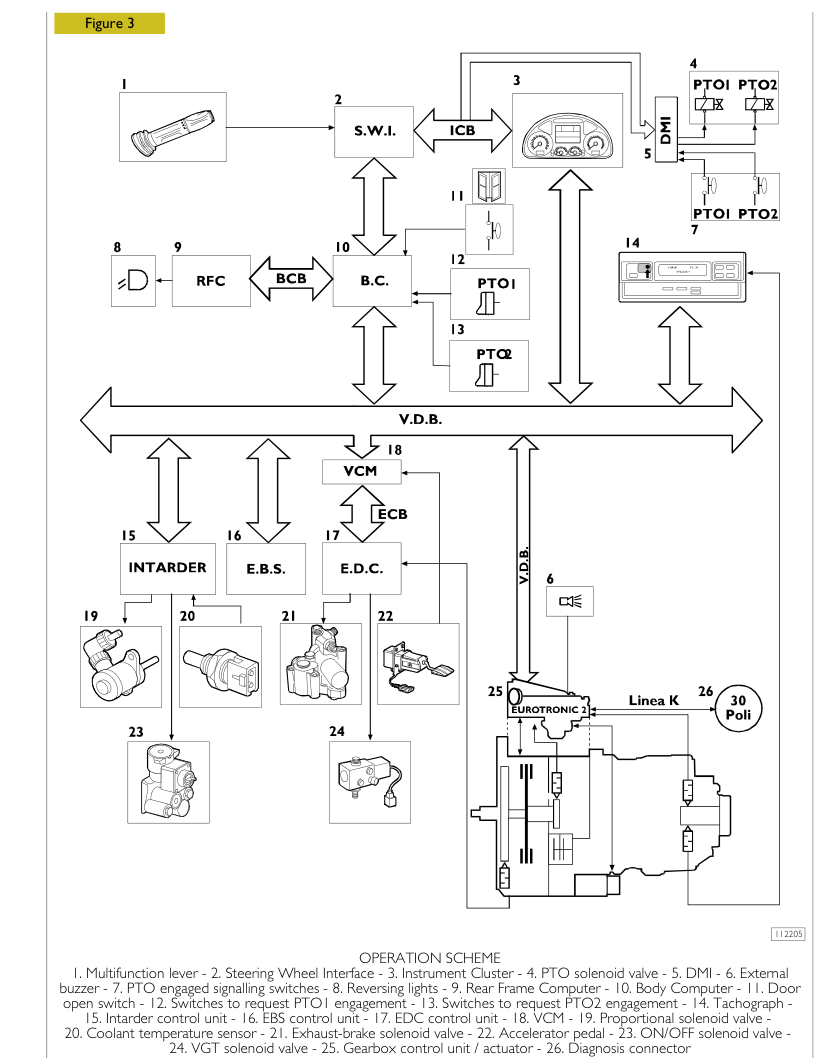

Блок EuroTronic получает сигналы от электрических и электронных систем автомобиля через CAN. В схеме работы показаны селектор, интерфейс рулевого колеса, комбинация приборов, педаль акселератора, EBS, EDC, VCM и блок управления коробкой с исполнительным узлом. Система использует поступающую информацию для согласования переключений и управления безопасностью операций.

Наличие блока на схеме не означает, что именно он неисправен при отказе включения. Рисунок показывает участников обмена и управления. Он помогает понять, почему в диагностике трансмиссии могут появляться сведения о двигателе или сигналах других систем, но не является перечнем деталей для замены.

В теоретической схеме ECM обозначает блок управления двигателем; в схеме работы используется обозначение EDC. Сокращения следует читать в контексте соответствующего рисунка. Само различие подписей не даёт основания объявлять на автомобиле два независимых неисправных блока управления двигателем.

Для отдельных неисправностей руководство направляет к проверке CAN, для других — к дополнительной диагностике EDC. Направление определяется конкретной записью. По общей жалобе на передачи нельзя сделать вывод о неисправности EBS, VCM или каждого участника сети. Также схема взаимодействия не заменяет применимую схему проводки и заводскую процедуру проверки.

Сцепление и двигатель участвуют в переключении

EuroTronic управляет не только выбором ступени. В описании двенадцатиступенчатой системы прямо указано управление сцеплением и оборотами двигателя во время переключения. Поэтому выполнение команды связано с согласованной работой трансмиссии и двигателя, а не только с перемещением механизма внутри коробки.

Диагностическая таблица показывает эту связь на примере неправильного сигнала запрашиваемого момента двигателя. Для движущегося автомобиля описана невозможность расчёта массы автомобиля и сопротивления, а также определения стартовой передачи. В этой же записи рассматривается возможное ухудшение качества включения сцепления и особенности использования сигнала педали акселератора.

Для стоящего автомобиля в той же строке указано, что начало движения возможно. Следовательно, такую неисправность нельзя без дополнительных данных приравнять к полному запрету включения передач. Производитель разделяет последствия по состоянию автомобиля и конкретному нарушению сигнала.

Эти сведения нужны для сопоставления записи с уже наблюдавшимся поведением. Они не разрешают проверять неисправность поездкой. Для некоторых ошибок двигателя отдельно указаны дополнительные записи в EDC и необходимость его диагностики. Рассмотрение только памяти коробки может оставить без проверки связанную часть управления переключением.

Выбор, включение, делитель и диапазон

В диагностической таблице исполнительные элементы распределены по функциям. Клапаны Y2 и Y3 относятся к делителю Splitter, Y4 и Y5 — к выбору передачи, Y6 и Y7 — к включению передачи. Y8 и Y9 обозначены для низкого и высокого диапазонов.

Это разделение помогает читать неисправность точнее. Ошибка цепи клапана выбора и ошибка цепи клапана включения относятся к разным операциям, хотя водитель может описать обе одинаково: «передача не включается». Название функции уточняет участок управления, но не заменяет полный разбор диагностической записи.

Делитель и задний редуктор участвуют в формировании передаточного отношения наряду с основной частью коробки. Поэтому наличие запроса на нужную ступень не означает завершения всех операций, необходимых для её получения. В описании жалобы важно сохранить различие между намерением переключить и подтверждённой реакцией.

Буквенное обозначение клапана нельзя использовать отдельно от типа неисправности. Запись о замыкании на массу относится к определённому электрическому нарушению. Она не доказывает произвольный механический дефект и не распространяется на любую жалобу с похожими признаками. Обозначения исполнительных элементов также не переносят на другое исполнение без проверки применимости документации.

Как читать DTC, FMI, OC и ACT

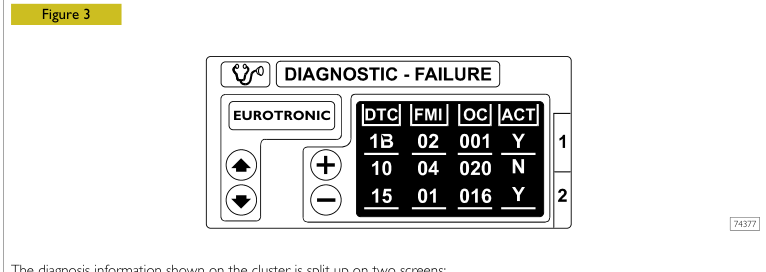

Первая диагностическая страница комбинации приборов позволяет просматривать сохранённые и присутствующие неисправности. Информация организована в четыре поля: DTC, FMI, OC и ACT. Для передачи данных специалисту нужна вся запись, поскольку каждое поле отвечает на отдельный вопрос.

DTC обозначает код неисправности, FMI — её тип. В описании IVECO оба поля представлены двумя шестнадцатеричными знаками. OC является счётчиком частоты появления неисправности и отображается тремя шестнадцатеричными знаками. ACT показывает активность: Y означает активную запись, N — неактивную.

Сохранённая неактивная ошибка и присутствующая активная ошибка имеют разный статус. При этом OC нельзя выдавать за дату возникновения, продолжительность отказа или пробег с неисправностью: такого значения для счётчика в приведённом описании не установлено. Статус ACT тоже не сообщает, какое ремонтное действие уже выполнено.

Расшифровка строится по сочетанию DTC и FMI. Именно эта пара связана с описанием неисправности, возможной реакцией системы и рекомендованными проверками. Поэтому шестнадцатеричный DTC нельзя заменять похожим номером из сторонней таблицы SPN. Совпадение цифр без подтверждённого соответствия не устанавливает одинаковый смысл.

При записи сохраняют буквы, цифры и начальные нули. Неполная фотография или пересказ одного поля ограничивают предварительную оценку. Недостающие данные следует получить чтением доступной диагностической информации, а не подбором похожей расшифровки.

Реакции «движется» и «стоит» описывают последствия

Следующие примеры раскрывают реакции диагностической таблицы редакции 2006 года. Применимость конкретной строки мастер проверяет для установленной коробки; совпадения названия EuroTronic недостаточно.

Для сочетаний DTC 02–09 с FMI 05 таблица описывает замыкание на массу в цепях соответствующих клапанов исполнительного узла. При движении указано блокирование коробки; при остановке сцепление автоматически размыкается. Для стоящего автомобиля описаны автоматическая нейтраль и невозможность продолжить движение.

У DTC 0A с FMI 05, относящегося к главному клапану Y10, реакция другая. Переключение невозможно, включая переход в нейтраль, а выбранная передача остаётся включённой. Это существенное отличие: отсутствие новой передачи не всегда сопровождается переходом трансмиссии в нейтраль.

Поэтому жалобы «не выбирается передача» и «не удаётся получить нейтраль» нельзя считать одинаковыми без уточнения. Они описывают разный результат работы системы. Код и статус помогают связать наблюдение с конкретной строкой руководства, но внешнее сходство симптомов не подтверждает совпадение неисправностей.

Раздельные описания для движущегося и стоящего автомобиля объясняют уже произошедшее событие. Они не являются инструкцией по эксплуатации неисправной машины. Сохранение отдельных функций в диагностической таблице не следует использовать как основание для дорожной проверки или продолжения поездки.

Полная диагностика и решение о ремонте

В приведённых строках таблицы для замыкания на массу цепей клапанов указана замена исполнительного узла коробки, объединённого с блоком управления. Это предписание относится к конкретному сочетанию кода, типа неисправности и применимого исполнения. Одного упоминания Y4 или Y6 для такого решения недостаточно.

Y4 соответствует функции выбора передачи, Y6 — функции включения. Для рассмотренных записей важен FMI 05. Если известно только название элемента или неполный код, отсутствует часть данных, на которой основано заводское описание. Нельзя расширять предписание одной строки на все электрические и механические нарушения этого участка.

Руководство различает предварительную оценку через комбинацию приборов и углублённую диагностику. Просмотр кластера помогает оценить ситуацию в системе. Для полноценного исследования отдельных неисправностей и выбора ремонтного действия предусмотрены диагностические инструменты со справкой по диагностике и ремонту.

В разделе названы MODUS, IWT и IT 2000; отдельно описана система E.A.SY. Перечень средств не означает, что любой способ подключения подходит любому установленному исполнению. Диагностику связывают с идентификацией автомобиля, коробки и применимой процедурой.

Таким образом, запись на панели задаёт направление исследования. Решение о ремонте требует проверки конкретной неисправности. Для некоторых строк руководство предусматривает проверку проводки, CAN или системы EDC, что дополнительно показывает: единый рецепт замены для жалобы «не включаются передачи» отсутствует.

Сохранение данных и проверка после ремонта

Исходные записи неисправностей следует сохранить до действий, меняющих диагностическую информацию. Нужны полные DTC и FMI, значения OC и ACT, а также описание состояния автомобиля при проявлении симптома. Это позволяет сопоставить первоначальную жалобу с последующими данными без восстановления подробностей по памяти.

Проверка после ремонта должна отвечать на два вопроса: устранено ли подтверждённое нарушение и соответствует ли фактическая реакция трансмиссии поданной команде. Сам факт выполненной замены ещё не описывает результат работы системы. Изменение изображения на панели также не подтверждает восстановление всех функций.

Программу проверки определяют по установленному исполнению и выявленной неисправности в рамках профессиональной диагностики. Используют применимые процедуры, а не попытки воспроизвести отказ в опасных дорожных условиях.

Другие справки по этой серии: Iveco Stralis AS Euro 4/5 не заводится: что проверить, Iveco Stralis AS Euro 4/5 греется: охлаждение F3A. Процедуры разных узлов не взаимозаменяемы.

Частые вопросы

Можно ли определить число передач по названию EuroTronic?

Нет. В руководстве Stralis AS Euro 4/5 присутствуют описания двенадцати- и шестнадцатиступенчатых исполнений. Установленный вариант уточняют по табличке трансмиссии. Для группы 12 AS сохраняют полное обозначение, включая TD или TO, и только затем выбирают применимые материалы.

Достаточно ли фотографии ошибки на панели?

Она полезна для предварительной оценки, если позволяет прочитать DTC, FMI, OC и ACT полностью. Также нужны идентификация коробки и обстоятельства уже произошедшего события. Руководство предусматривает диагностические инструменты для углублённого исследования отдельных неисправностей; просмотр панели не заменяет эту работу.

Означает ли ошибка Y4 или Y6 обязательную замену узла?

Само обозначение клапана недостаточно. Y4 и Y6 относятся к разным функциям, а ремонтное предписание связывают с полной парой DTC–FMI и применимым исполнением. Указание замены в рассмотренных строках с FMI 05 нельзя переносить на любую неисправность выбора или включения передачи.

Источники

IVECO, руководство Stralis AS Euro 4/5, 603.93.531, 2nd Edition, 2006.

Описание двенадцатиступенчатой EuroTronic и идентификации коробки — страницы 35–38 раздела «Коробки передач»; предварительная и инструментальная диагностика — страница 61; поля диагностического отображения — страницы 63–64; рассмотренные реакции клапанов — страницы 68–70. Описание шестнадцатиступенчатого исполнения находится отдельно, на страницах 217–218 раздела электрического и электронного оборудования. Нумерация относится к соответствующим разделам руководства.

Ссылки на страницы PDF исходного файла:379–382 (описание12ступеней и табличка),405–408 (диагностика и поля),410–414 (примеры реакций),1477–1478 (отдельное16ступенчатое исполнение).
