Iveco Stralis AS Euro 4/5: ошибка EBS и диагностика
EBS2 на Iveco Stralis AS Euro 4/5: CBU, датчики, диагностические записи и связь с EuroTronic. Не смешиваем код коробки с кодом тормозной системы.
Сообщение EBS на приборной панели не определяет причину неисправности тормозов. Однако для технического разбора нужны ещё три вещи: исполнение автомобиля, система, в которой зарегистрирована неисправность, и полная диагностическая запись. Надпись EBS сама по себе не определяет повреждённую деталь и не описывает фактическое состояние всех тормозных механизмов.
Здесь рассматривается Iveco Stralis AS Euro 4/5 с применимой системой EBS2, описанной в руководстве IVECO 603.93.531, второе издание 2006 года, базовая редакция сентября 2006 года. Основа разбора — устройство системы, описание диагностики и конкретные строки заводских таблиц. Для взаимодействия с коробкой передач используется отдельный пример EuroTronic: DTC 5B, FMI 04.
Подготовьте материалы для обращения в сервис: данные автомобиля, фотографию сообщения, полные диагностические записи и описание замеченного изменения торможения. В GruzHub можно хранить данные техники, документы, контакты и согласования ремонта. Передайте специалисту имеющиеся сведения вместе с обращением. Так обсуждение начнётся с конкретных сведений, которые можно сопоставить с документацией автомобиля.
К каким Stralis относится этот разбор
В руководстве Stralis AS Euro 4/5 описаны разные исполнения тормозной системы. В таблице применимости для грузовиков и тягачей с двигателями F3A и F3B указана EBS с дисковыми тормозами на обеих осях. Исполнение 6×4 выделено отдельно: ABS и сочетание дисковых и барабанных тормозов. Поэтому название модели ещё не подтверждает наличие оборудования, рассматриваемого в статье.
Перед использованием диагностической таблицы нужно установить фактическую комплектацию машины. Это особенно существенно при поиске сведений по короткому сообщению с панели: одинаковое обозначение системы в интерфейсе не заменяет идентификацию установленного оборудования. Меню ABS-EBS объединяет диагностическое обозначение, но само по себе не доказывает, что автомобиль оснащён именно EBS2.
Материал не распространяется автоматически на Stralis Euro 6, S-Way и исполнения только с ABS. Для них необходимо выбирать собственную документацию. Даже внутри рассматриваемого поколения схема тягача имеет конкретную область применения: она показывает расположение компонентов соответствующего варианта, а не обязательную комплектацию каждой машины с названием Stralis.
Нужна диагностика или ремонт тягача?
Передайте данные техники и симптомы профильному сервису. Документы и согласования сохраняются в истории ремонта.

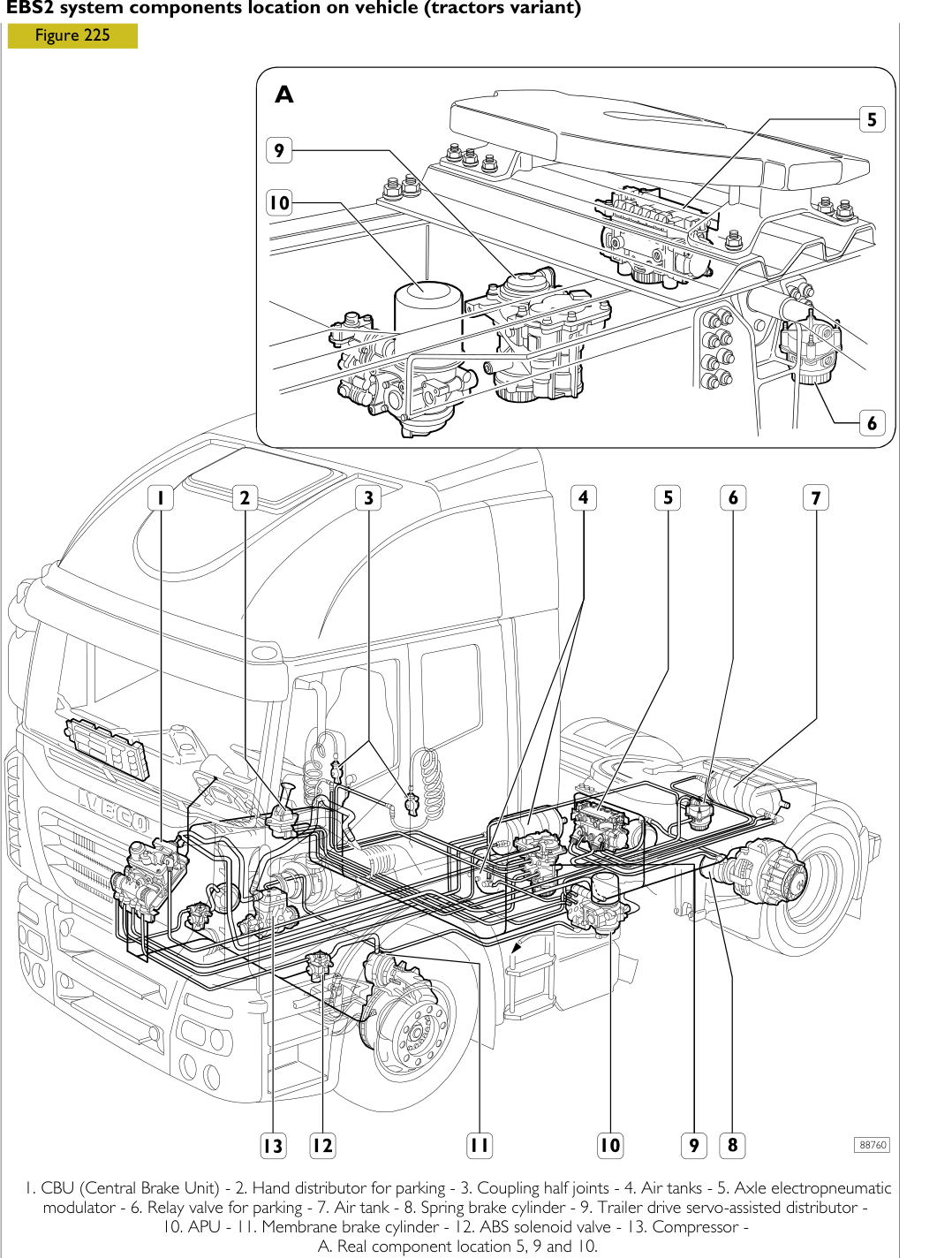

Что показывает схема EBS2 на тягаче
На схеме обозначены CBU, осевой электропневматический модулятор, ресиверы, APU, компрессор, тормозные камеры, электромагнитные клапаны ABS и элементы управления тормозами прицепа. Отдельно показаны компоненты стояночного тормоза и соединительные головки. Такой состав помогает увидеть, что диагностика тормозов охватывает электронное управление, подготовку воздуха и пневматические исполнительные устройства.
Назначение схемы — связать название узла с его местом в системе. Например, CBU и задний модулятор выполняют разные функции, хотя оба участвуют в управлении торможением. Компонент управления тормозами прицепа также выделен отдельно. Поэтому сообщение, относящееся к одной функции, нельзя без проверки распространять на все элементы изображённой системы.
Для практического разбора схема полезна вместе с идентификацией автомобиля и диагностическим отчётом. Она не определяет неисправность по расположению детали. Сначала устанавливают, какая запись получена и к какой функции она относится, затем используют соответствующие описания и проверки. Это позволяет сохранить связь между сообщением, узлом и основанием для ремонта.
Сообщение на панели и симптом автомобиля
Сообщение EBS и наблюдаемое изменение торможения нужно записывать раздельно. Первое относится к информации системы управления. Второе описывает то, что заметил водитель: изменение эффективности, неравномерную реакцию или другое поведение автомобиля. Эти сведения могут дополнять друг друга, но короткая надпись не заменяет описание симптома.
В таблицах IVECO для определённых пар DTC-FMI приведены возможные проявления и реакции системы. Например, строки неисправностей переднего левого датчика скорости содержат описание неправильного торможения соответствующего колеса, склонности к блокировке и ограничений ABS и ASR. Это содержание конкретных диагностических строк. Оно не подтверждает, что на рассматриваемой машине уже возникло каждое перечисленное проявление.
Если водитель не заметил изменения торможения, в обращении следует указать именно это наблюдение. Если изменение было, полезно описать его своими словами и сохранить обстоятельства уже произошедшего события. Не нужно дополнять рассказ симптомами из таблицы ради сходства с найденным кодом: специалисту нужны фактические сведения об автомобиле.
Если торможение изменилось
При заметной потере эффективности торможения приоритетом становится безопасная остановка. Продолжать движение ради проверки, исчезнет ли предупреждение, или специально воспроизводить неисправное торможение опасно. После остановки состояние машины и способ её дальнейшего перемещения следует обсудить со специалистами.
В описании Cluster красный или зелёный фон выбранной системы связан с наличием неисправности. Это характеристика диагностического интерфейса. Из неё нельзя вывести универсальное разрешение продолжать движение, особенно когда есть фактическое изменение работы тормозов. Цвет экрана и поведение автомобиля отвечают на разные вопросы.
В устройстве EBS2 предусмотрены резервные пневматические функции при электрическом отказе. Однако описание конструкции не подтверждает состояние резервирования на определённой машине. Для первичного обращения достаточно сохранить доступную информацию и сообщить о наблюдавшемся симптоме. Самостоятельное отключение защитных функций или дорожные эксперименты не помогают получить надёжный диагноз.
Как читать DTC, FMI, OC и ACT

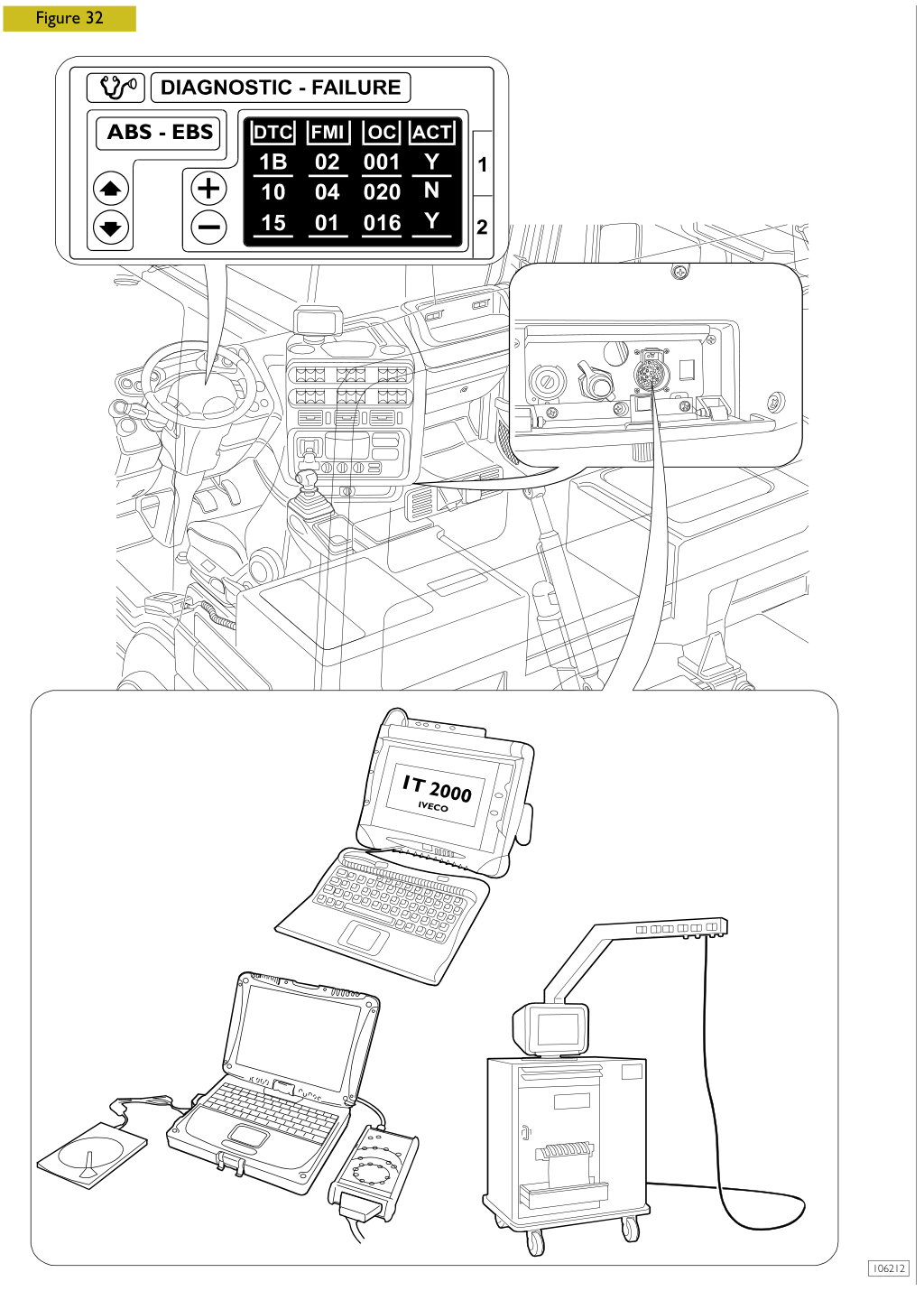

На первом диагностическом экране Cluster информация о неисправности представлена четырьмя колонками. Руководство определяет их следующим образом:
| Поле | Значение | Формат |
|---|---|---|
| DTC | Номер кода неисправности | Два шестнадцатеричных знака |
| FMI | Тип неисправности | Два шестнадцатеричных знака |
| OC | Счётчик регистраций неисправности | Три шестнадцатеричных знака |
| ACT | Активное или неактивное состояние | Y или N |
Для поиска по таблице нужна пара DTC-FMI. Именно с ней руководство связывает описание неисправности, возможную реакцию системы и рекомендуемые проверки. Если переписать только DTC, можно потерять различие между несколькими типами нарушения, относящимися к одному компоненту.
Шестнадцатеричные буквы являются частью значения. Запись следует сохранять полностью, вместе с ведущими нулями и названием диагностируемой системы. Также важно различать отдельные поля: OC сообщает о регистрации события, а ACT — о его активности. Большое значение счётчика не служит самостоятельной оценкой тяжести неисправности.
ACT = N обозначает неактивную запись. Этот статус не объясняет, почему событие перестало регистрироваться, и не подтверждает выполненный ремонт. Для оценки результата нужны сведения о проверках и устранённой причине. Фотография всего диагностического экрана обычно сохраняет больше полезного контекста, чем пересказ одного числа.

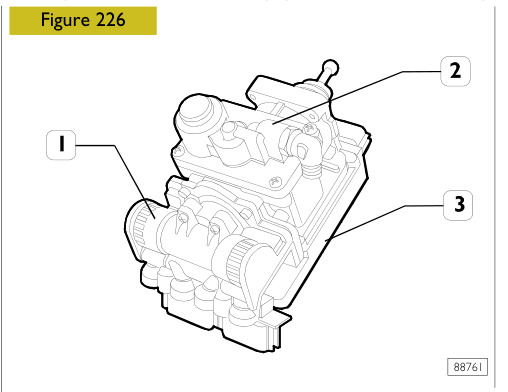

Что объединяет CBU
CBU — Central Brake Unit — является центральным компонентом EBS2. Руководство описывает объединение в нём функций двухконтурного тормозного распределителя, электронной системы управления и пропорционального релейного клапана передней оси. Эти функции относятся к разным этапам формирования и исполнения тормозной команды.
Распределитель создаёт электрические и пневматические сигналы для увеличения или уменьшения давления. Электронная часть управляет тормозной системой, определяя параметры замедления по сведениям от компонентов. Пропорциональный релейный клапан модулирует давление передней оси. В описании развития EBS2 также указан резервный клапан, действующий при электрическом отказе системы.
Такое объединение объясняет, почему упоминание CBU требует уточнения проверяемой функции. Название компонента ещё не устанавливает, какая его часть или связанная цепь требует ремонта. Иллюстрация помогает понять устройство системы; по внешнему виду блока нельзя подтвердить внутреннюю неисправность или необходимость замены.
В таблице EBS есть отдельная пара 00–0B: присутствие компонента, не соответствующего конфигурации электронного блока. Для неё руководство предусматривает проверку совместимости системы автомобиля и конфигурации ECU. Это конкретный пример того, что диагностическое событие может требовать проверки соответствия оборудования, а не немедленного заказа нового блока.
Задний модулятор и управление прицепом
Задний электропневматический модулятор предназначен для изменения давления в тормозных камерах задней оси. В нём предусмотрена собственная электронная часть, контролирующая задние датчики частоты вращения и износ тормозных накладок. Руководство прямо описывает её связь по CAN с управлением EBS, интегрированным в CBU.
Эта конструкция позволяет различать центральное управление и исполнительный узел задней оси. Если диагностическая запись относится к определённой цепи или функции, её нужно сопоставлять с соответствующим компонентом. Общая надпись EBS не показывает, на каком участке системы зарегистрировано нарушение.
Для тормозов прицепа предусмотрен отдельный сервоуправляемый распределитель. В руководстве его назначение связано с обеспечением режимов торможения и согласованием управления прицепом. Наличие этого компонента на схеме важно для понимания состава тягача, но не позволяет считать любое изменение торможения автопоезда неисправностью самого прицепа.
При обращении в сервис полезно уточнить, к какому автомобилю относится полученная запись и где замечено изменение поведения. Без такого разделения сведения о тягаче, прицепе и электронном управлении могут оказаться объединены в одну неточную формулировку.
Давление воздуха — отдельная часть картины
APU в руководстве описан как узел подготовки воздуха с осушителем и четырёхконтурным защитным клапаном, включающим редуктор давления. Осушитель очищает и осушает сжатый воздух. Защитный клапан распределяет воздух между контурами и обеспечивает их рабочее давление при предусмотренных конструкцией условиях.
В APU также находятся два датчика, связанные с системой MUX для отображения давления на Cluster. Таким образом, показания давления и диагностические записи тормозной электроники имеют разные источники и назначение. Их можно сопоставлять при обследовании машины, но одно не заменяет другое.
Например, запись о сигнале скорости колеса не описывает полностью состояние пневматического снабжения тормозов. Отсутствие такой записи также не подтверждает достаточный запас воздуха или исправность всех пневматических компонентов. Руководство поэтому рассматривает неисправности не только через электронные коды.
Если вместе с предупреждением EBS отмечены необычные показания давления, в обращении нужно сохранить оба наблюдения. Специалист сможет проверить их связь. Заранее объявлять одно причиной другого по совпадению времени появления было бы преждевременным выводом.
Связь с EuroTronic: конкретный пример 5B–04
DTC 5B, FMI 04 — код из диагностической таблицы EuroTronic, а не код EBS. В руководстве он относится к линии CAN и тайм-ауту управляющего сообщения тормозной системы. Эта принадлежность принципиальна: запись нужно искать в разделе коробки передач, даже если в её описании упоминаются ABS, ASR и EBS.
На страницах 92–93 раздела диагностики EuroTronic описание 5B–04 продолжается несколькими строками. В нём предусмотрена проверка CAN автомобиля, предохранителей и прохождения сигнала ABS/ASR/EBS. Конкретное направление связано с содержанием соответствующей строки и сопутствующими диагностическими сведениями.
Для этого события таблица описывает невозможность расчёта сопротивления движению при выборе передачи и отсутствие автоматического расчёта стартовой передачи. При остановке включается средняя стартовая передача; дополнительных ограничений системы в данной строке не указано. Это описание реакции EuroTronic на конкретное событие. Оно не является заключением о безопасности тормозов.
Продолжение таблицы указывает, что сообщение поступает от электроники ASR/ABS/EBS. В его составе перечислены сигналы z_ABS, z_ASR_EDC, z_ASR_BR и z_EBS: работа ABS, вмешательство ASR через управление двигателем, состояние тормозного воздействия ASR и состояние EBS. Это подтверждённый пример передачи информации о тормозных и противобуксовочных функциях в контексте диагностики коробки.
Название z_ASR_EDC показывает, какая информация включена в сообщение. Оно не доказывает неисправность блока управления двигателем. Аналогично тайм-аут, зарегистрированный EuroTronic, сам по себе не устанавливает внутреннюю поломку CBU или актуатора коробки. Таблица направляет поиск к обмену и связанным проверкам.
Практический вывод из примера ограничен: при наличии 5B–04 нужно сохранить принадлежность записи к EuroTronic и исследовать получение соответствующего сообщения. Из этого кода нельзя делать общее правило, что любая ошибка EBS вызывает неисправность двигателя или коробки, либо назначать замену нескольких блоков по одному предупреждению.
Один датчик — несколько разных типов неисправности
Для переднего левого датчика скорости в таблице EBS приведены разные пары DTC-FMI. Они относятся к одному месту контроля, но различают механизмы нарушения сигнала:
| Пара DTC-FMI | Описание в таблице |
|---|---|
| 01–01 | Чрезмерный зазор между датчиком и импульсным колесом |
| 01–03 | Замыкание на положительную цепь |
| 01–04 | Замыкание на массу |
| 01–05 | Обрыв цепи |
| 01–06 | Внутреннее замыкание |
При 01–01 руководство направляет проверку к зазору между датчиком и импульсным колесом. Для электрических неисправностей предусмотрена проверка проводки и замена датчика при его повреждении. Поэтому формулировка «ошибка датчика» слишком широка для выбора дальнейшего действия.
Особенно показательно различие 01–01 и 01–05. Первая пара относится к взаимному положению компонентов, вторая — к обрыву электрической цепи. Одинаковый DTC не делает причины одинаковыми: FMI меняет содержание записи и направление проверки.
В обращении стоит сохранить сторону, ось и полную пару кода. Это позволяет специалисту обратиться к нужной строке. Заказывать датчик только по сокращённому пересказу сообщения означает пропустить предусмотренное руководством различие между состоянием самого элемента, его установкой и электрической цепью.
Почему условия проверки относятся к конкретной строке
Диагностические таблицы содержат название неисправности, возможные причины, ремонтные действия, проверяемые параметры, условия измерения и примечания. Эти сведения образуют одну запись. Отдельное значение вне соответствующих условий не даёт того же основания для вывода, что полный результат проверки.
Даже для одного датчика строки замыкания и обрыва предусматривают разные проверки. Поэтому нельзя выбирать удобное измерение из соседней строки и считать его достаточным для любой неисправности этого компонента. Сначала устанавливают код и применимость таблицы, затем оценивают результаты в её контексте.
В публичном разборе достаточно объяснить это различие без перечня контактов и электрических норм. Конкретные измерения требуют полной документации для установленного исполнения и квалифицированной работы с системой. Для владельца полезнее получить понятный отчёт: что проверяли, к какой записи относилась проверка и какой результат обосновал ремонтное решение.
Что может оставаться за пределами памяти ошибок
Руководство разделяет поиск неисправностей на два направления. Первое построено по DTC-FMI и касается событий, которые блок ABS-EBS способен непосредственно распознавать. Они преимущественно относятся к электрической, электронной и пневматической части.
Второе направление организовано по симптомам. Оно охватывает неисправности, которые электронный блок не распознаёт напрямую, и преимущественно связано с механическими и пневматическими причинами. Это разделение объясняет, почему список кодов не является полным описанием состояния тормозов.
Если водитель сообщает об изменении торможения, отсутствие активного DTC не завершает исследование. Наблюдение нужно рассматривать по соответствующему направлению диагностики. При этом зарегистрированная неисправность также требует разбора, даже если водитель не смог подробно описать её проявление.
Полезный диагностический вывод связывает оба вида данных. В нём должно быть понятно, какое событие зарегистрировала электроника и как оценено фактическое состояние тормозной системы. Простое перечисление кодов оставляет без ответа вопрос, объясняют ли они предъявленный симптом.
Возможности Cluster и диагностических инструментов
Руководство рассматривает Cluster как средство предварительной оценки ситуации по неисправностям системы. На первом экране можно просматривать сохранённые и присутствующие записи. Поля DTC, FMI, OC и ACT дают структурированную информацию, которую полезно передать специалисту без сокращений.
Для углублённой диагностики названы Modus, IT 2000 и E.A.SY. Руководство указывает, что диагностические инструменты необходимы для подробного исследования и корректной работы с отдельными неисправностями. Каждый инструмент предоставляет диагностическую информацию и помощь по ремонту.
E.A.SY. использует модуль ECI для связи с электронными блоками и компьютер. IT 2000 позволяет идентифицировать автомобиль по номеру шасси и сохранять результаты диагностических действий. Эти возможности относятся к инструментальной работе, которую нельзя заменить одним снимком панели.
При оценке документов важно понимать объём выполненной работы. Фотография Cluster подтверждает содержимое доступного экрана. Отчёт инструментальной диагностики должен показывать, что исследовали дополнительно и какие выводы получили. Название оборудования само по себе также не объясняет причину неисправности — её должен раскрывать результат проверки.
Какие материалы передать специалисту
Для первичного обращения подготовьте данные, позволяющие связать машину, сообщение и симптом:
- Модель, поколение и сведения об исполнении тормозной системы.
- Фотографию сообщения и полного диагностического экрана.
- Название системы, в которой получена каждая запись.
- DTC, FMI, OC и ACT без изменения формата.
- Описание уже наблюдавшегося поведения тормозов.
- Отдельные сведения о необычных показаниях давления.
- Имеющиеся диагностические отчёты и документы о выполненных работах.
Если присутствует EuroTronic 5B–04, его нужно сохранить как запись коробки передач. Перенос этого обозначения в перечень кодов EBS исказит исходные данные и затруднит выбор таблицы. То же относится к объединению нескольких сообщений в один предполагаемый диагноз.
Материалы должны помогать восстановить исходную ситуацию. Если часть данных недоступна, лучше обозначить этот пробел прямо, чем дополнять запись расшифровкой из документа другого поколения. Точная, пусть неполная информация полезнее уверенного пересказа, в котором потеряны система, формат кода или сторона автомобиля.
Как оценивать результат ремонта
Оценка ремонта начинается с исходных данных. Сохранённые коды, их статусы и описание симптома дают основу для сопоставления с результатами после работ. Исчезновение надписи — лишь один наблюдаемый признак; для вывода об устранённой причине требуется связь между диагностикой и выполненным действием.
Если исследовалась цепь датчика, отчёт должен объяснять, какое нарушение подтверждено и что сделано для его устранения. Если основанием обращения был механический или пневматический симптом, результаты контроля должны относиться к этому симптому. Просмотр памяти электроники не исчерпывает направление, которое руководство выделяет отдельно.
Способ проверки выбирают по применимой документации и состоянию автомобиля. Опасное дорожное воспроизведение неисправности не должно становиться условием подтверждения результата. Владельцу важно получить ясное объяснение причины, выполненных работ и оснований для заключения специалиста.
Статья не описывает отдельный случай ремонта и не подтверждает эффективность конкретной замены на определённой машине. Её задача — помочь правильно прочитать диагностические сведения, различить функции компонентов EBS2 и передать в сервис данные, достаточные для обоснованного исследования.
Смежные материалы: DAF XF105 не набирает воздух: компрессор и APU, Утечка воздуха APS на MAN TGX: фильтр и клапан WABCO. Нормы и процедуры разных моделей не взаимозаменяемы.
Частые вопросы
Можно ли по сообщению EBS сразу заказать CBU?
Сообщения недостаточно. Нужны полная диагностическая запись и проверки, подтверждающие неисправность соответствующей функции или компонента.
EuroTronic 5B–04 — это код EBS?
Это код диагностики EuroTronic: тайм-аут управляющего сообщения тормозной системы по CAN. Он требует исследования обмена, но сам по себе не доказывает поломку блока EBS.
ACT = N подтверждает устранение проблемы?
ACT = N означает неактивную запись. Подтверждение ремонта требует результатов проверки причины и выполненных работ.
Источники
IVECO STRALIS AS EURO 4/5. Print 603.93.531, 2nd Ed. 2006, Base — September 2006. Использованные разделы: AIR SYSTEM — BRAKES, страницы 29 и 50–56; ELECTRIC/ELECTRONIC SYSTEM, страницы 183–186, 188, 190–191; EuroTronic GEARBOXES DIAGNOSTICS, страницы 92–93. Номера страниц PDF: 939, 960–966, 1443–1446, 1448, 1450–1451, 436–437.
