КамАЗ 5490 с OM457 не заводится: стартер и питание

Когда КамАЗ 5490 не заводится, описание «нет пуска» стоит уточнить: стартер совсем не работает, слышен отдельный щелчок или двигатель проворачивается, но не начинает работать. Для рассматриваемых тягачей с Mercedes-Benz OM457 LA также важно положение коробки передач. Руководство прямо устанавливает условие N для поворотного переключателя коробки с автоматизированным управлением.

В GruzHub можно хранить сведения о технике парка, документы, контакты сервиса и согласования ремонта. Привяжите наблюдаемый симптом к конкретному тягачу и сохраните результаты диагностики вместе с подтверждёнными работами.

К каким КамАЗ 5490 относится статья

Рассматриваются исполнения Т1840, М1840, Т1842 и М1842, перечисленные в руководстве по эксплуатации КамАЗ 5490. В технических характеристиках названы несколько вариантов Mercedes-Benz OM457 LA: обозначение семейства двигателя не означает, что все автомобили имеют одинаковое оборудование. Перед использованием сведений нужно уточнить полный индекс тягача, исполнение двигателя, модель коробки передач и фактическую комплектацию.

В описании систем разделены автомобили Euro 5 с системой нейтрализации отработавших газов и автомобили с OM457 LA.III стандарта Euro 3 без этой системы. Поэтому общий перечень электрических потребителей нельзя читать как перечень оборудования, обязательно установленного на каждом тягаче.

КамАЗ 54901, двигатели семейства 910 и исполнения с двигателем 740 не входят в область этой статьи. Рассматриваемое руководство не подтверждает названия NEO или S5 для перечисленных комплектаций. Дата редакции книги не установлена; дата в имени файла не служит подтверждением года её издания.

Почему условие N рассматривают до неисправности стартера

В разделе пуска руководство требует затормозить автомобиль стояночной тормозной системой и установить рычаг коробки передач в нейтральное положение. Для коробки с автоматизированным управлением отдельно назван поворотный переключатель: он должен находиться в N. При другом его положении пуск двигателя невозможен.

Для механической коробки передач предусмотрены нейтральное положение рычага и нажатие педали сцепления. Это описание относится к своему исполнению трансмиссии. Требование к поворотному переключателю нельзя переносить на автомобиль, у которого установлен обычный рычаг управления.

Если при невыполненном условии N стартер не вращается, одного этого наблюдения недостаточно для вывода о его поломке. Вначале нужно установить, какое условие пуска предусмотрено для данной коробки и что фактически показывает орган управления.

Положение переключателя и сообщение дисплея следует описывать раздельно. Запись «переключатель в N, на дисплее сообщение о ненейтральном положении» сохраняет противоречие для специалиста. Она не доказывает неисправность конкретного датчика, проводки или блока. Такое противоречие требует проверки по документации установленной КПП; обход блокировки не является способом подтвердить её исправность.

Как модель КПП меняет контекст обращения

Руководство перечисляет механические коробки ZF 16S1820 TO, ZF 16S2220 TD и ZF 16S2221 TD, а также коробки с автоматизированным управлением ZF 12AS 2130 TD и ZF 12AS 2131 TD. Исполнения 16S2221 TD и 12AS 2131 TD указаны с интардером. Фактическую модель нужно устанавливать для конкретного автомобиля.

РЭ отсылает к отдельным руководствам по коробкам передач и интардеру. Следовательно, перечень моделей в описании автомобиля не заменяет документацию, необходимую для проверки установленного агрегата.

Контроль ламп и сообщения панели — разные сведения

После включения приборов руководство описывает примерно трёхсекундное появление контрольных ламп и логотипа на дисплее. Это контроль работоспособности индикации. Его нужно отличать от сообщения об активной неисправности и от экрана, связанного с положением коробки передач.

В разделе пуска отдельно упомянуты сообщения электронной системы электрооборудования и индикация готовности ЭФУ в холодный период. Их назначение различается. Само присутствие сообщения на дисплее ещё не объясняет, почему двигатель не начал работать.

Для диагностики полезно сохранить точный текст, фотографию и момент появления сообщения: при включении приборов, при попытке пуска или после неё. Пересказ «горит ошибка двигателя» теряет сведения, по которым специалист выбирает дальнейшую проверку.

Кратковременное включение ламп не подтверждает исправность всех электрических цепей. Оно также не устанавливает неисправность электронного блока. Если сообщение исчезло, это наблюдение стоит записать, но не превращать в заключение об устранённой причине.

В использованных разделах нет расшифровки конкретных диагностических кодов. Поэтому к фотографии панели нельзя добавлять предполагаемый код или диагноз. Результат диагностического чтения, если оно действительно выполнялось, следует приводить отдельно: с исходными обозначениями, указанием проверенной системы и без подмены наблюдений водителя выводами специалиста.

Что именно означает «не заводится»

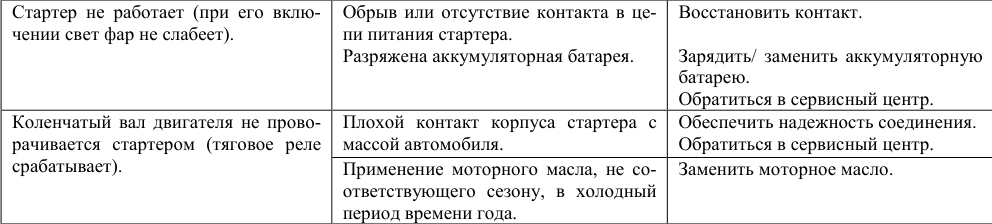

В таблице возможных неисправностей электрооборудования отдельно описаны отсутствие работы стартера и ситуация, когда тяговое реле срабатывает, но коленчатый вал не проворачивается. Случай, когда стартер проворачивает двигатель без последующего запуска, не следует автоматически объяснять этими двумя строками.

Для первичного описания полезны три самостоятельные формулировки: «стартер не работает», «слышен щелчок, вращения нет» и «двигатель проворачивается, но не начинает работать». Во второй формулировке источник звука остаётся открытым, пока не подтверждено срабатывание именно тягового реле.

Если поведение менялось, нужно сохранить последовательность уже наблюдавшихся событий. Например, первая попытка сопровождалась вращением, а позднее вращения не было. Объединять это в одну постоянную неисправность без проверки нельзя. Также не нужно выполнять дополнительные попытки только ради более подробной записи.

Ни одна из этих формулировок не называет неисправную деталь. Они помогают поставить разные вопросы: выполнено ли условие пуска, обеспечено ли питание, подтверждено ли вращение двигателя и какие сведения о его системах нужны дальше. Итоговый диагноз появляется после проверки, а не из выбора подходящей строки таблицы.

Стартер не работает: что даёт наблюдение за фарами

Для симптома «стартер не работает, свет фар при его включении не слабеет» руководство перечисляет обрыв или отсутствие контакта в цепи питания стартера и разряженную аккумуляторную батарею. Это возможные причины из справочной таблицы. Они не являются установленным объяснением для любого автомобиля с такой жалобой.

В той же строке направления устранения связаны с восстановлением контакта, обслуживанием батареи и обращением в сервисный центр. Таблица не содержит результатов проверки конкретной машины и не задаёт численные критерии оценки её питания.

Наблюдение за фарами полезно как часть описания события, если оно действительно было сделано. Однако яркость освещения не заменяет измерений и не доказывает способность батарей обеспечить работу стартера. Фраза «фары не потускнели» также не локализует возможный обрыв.

Не стоит назначать замену стартера исключительно по отсутствию его работы. По той же причине нельзя объявлять аккумуляторы исправными только потому, что освещение включается.

Тяговое реле срабатывает, но вращения нет

Для подтверждённого срабатывания тягового реле без проворачивания коленчатого вала руководство называет плохой контакт корпуса стартера с массой автомобиля. В холодный период второй указанной возможной причиной является применение моторного масла, не соответствующего сезону.

В таблице эти причины относятся к одному симптому, но описывают разные обстоятельства: электрическое соединение и сезонную применимость масла. Само срабатывание реле не выбирает между ними и не подтверждает необходимость замены стартера.

Сведения о звуке нужно оценивать осторожно. Если водитель слышал щелчок, но его источник не установлен, переносить на этот случай строку о тяговом реле как готовый диагноз нельзя. В заключении специалиста должно быть видно, каким наблюдением или проверкой подтверждено срабатывание реле.

Наличие крепежа на корпусе не служит достаточным доказательством надёжного электрического контакта. Оценка соединения требует соответствующей проверки, а вопрос о масле — сведений о фактически залитом продукте и требованиях установленного двигателя.

В приведённых разделах отсутствует таблица выбора масла для OM457. Поэтому конкретная вязкость, допуск или марка здесь не назначаются. Документы последнего обслуживания могут помочь установить использованный продукт, но запись о замене масла сама по себе не объясняет отсутствие вращения. Эти сведения сопоставляют с условиями возникновения симптома.

Аккумуляторы: отделить разряд от необходимости замены

Руководство определяет назначение аккумуляторных батарей как запуск двигателя стартером и питание потребителей электрооборудования. Разряд указан среди возможных причин отсутствия работы стартера. В разделе обслуживания отдельно рассматриваются длительный простой и подготовка батарей к хранению.

Для простоя более трёх дней РЭ называет отключение электрооборудования штатным выключателем недостаточным для защиты от продолжительного разряда. Конкретные работы по подготовке автомобиля к хранению следует выполнять по полному разделу обслуживания; здесь последовательность демонтажа батарей не воспроизводится.

Запись «перед стоянкой выключатель отключили» не позволяет исключить разряд. Для проверки полезны продолжительность простоя, сведения об оставленных потребителях и результаты предыдущего обслуживания. При этом факт разряда и пригодность батарей к дальнейшей эксплуатации — разные вопросы. Один не даёт автоматического ответа на другой.

В рассматриваемом РЭ зарядка предусмотрена только на снятых с автомобиля батареях. Раздел безопасности требует исправной вентиляции и исключения огня и искрообразования рядом с ними. Руководство также запрещает снимать или ослаблять наконечники аккумуляторной батареи при работающем двигателе.

ADM3 и MR2: отдельные позиции питания

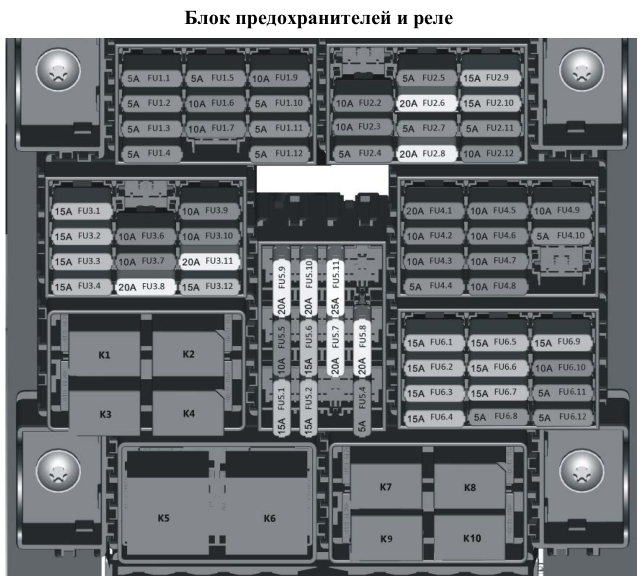

В таблице предохранителей предусмотрены отдельные позиции для ADM3 и MR2. В источнике ADM3 соответствует FU1.5 с номиналом 5 А, MR2 — FU1.7 с номиналом 10 А. Для обеих строк указано состояние основного питания и замка «Вкл/ON». Рядом перечислены другие потребители, включая управление коробкой передач и диагностический разъём.

Эти обозначения и номиналы приведены для объяснения источника. Они не предписывают выбор предохранителя для любого КамАЗ 5490. Фактическое исполнение блока, наличие оборудования и назначение позиции требуют проверки по документации автомобиля.

Раздельные строки ADM3 и MR2 означают, что соответствующие цепи питания нельзя сводить к одному общему пункту «питание двигателя». При диагностике нужно указать, какая цепь проверена и на каком основании она отнесена к установленной комплектации.

Упоминание блока управления не доказывает его неисправность. Обнаружение повреждённого предохранителя также не устанавливает виновный электронный модуль: причина повреждения требует отдельного объяснения. Соседний перечень реле не даёт оснований самостоятельно назначать одно из них «реле стартера». Предохранитель большего номинала или обход защиты не заменяет проверку цепи.

Как оценивать связь с отключением батарей

В разделе пуска некорректное отключение аккумуляторных батарей названо возможной причиной сообщений об активных неисправностях электронной системы электрооборудования. РЭ не утверждает, что любое сообщение при включении приборов связано с отключением питания.

Раздел демонтажа предусматривает выдержку не менее пяти минут после штатного отключения батарей. Руководство объясняет её необходимостью корректного сохранения параметров в памяти электронного блока управления двигателем. Это положение относится к установленному порядку обслуживания, а не к универсальному способу устранения сообщений.

Если жалоба возникла после работ с батареями, полезно записать, какие работы выполнялись и когда впервые появилось сообщение. При неизвестном порядке отключения это также следует обозначить как неизвестное обстоятельство. Придумывать нарушение процедуры по одному лишь факту последующего отказа нельзя.

Двигатель проворачивается: стоянка и топливный фильтр

Руководство КамАЗ предусматривает удаление воздуха из системы питания топливом при необходимости, в частности после длительной стоянки или замены фильтрующего элемента. Оно упоминает топливопрокачивающий насос и отсылает к разделу технического обслуживания. Особенности пуска и останова Mercedes-Benz должны уточняться по прилагаемому руководству двигателя.

Эти сведения относятся к контексту обслуживания. Они не подтверждают, что после каждой стоянки в системе появляется воздух или что любая замена фильтра приводит к отсутствию запуска.

Если стартер проворачивает двигатель, полезно сохранить сведения о недавних работах с фильтром и продолжительности стоянки. Нужно отличать подтверждённую замену элемента от предположения о её последствиях. Формулировка «не запустился после замены фильтра» описывает последовательность; формулировка «в системе воздух» уже требует проверки.

В использованных разделах нет достаточных данных для назначения давления топлива, параметров впрыска или проверки PLD. Поэтому статья не содержит этих значений и не предлагает самостоятельную процедуру удаления воздуха. Такой предел не мешает корректно описать симптом, но требует обращения к соответствующей документации для дальнейшей технической проверки.

Холодный пуск и роль ЭФУ

Руководство описывает электрофакельное устройство как средство подогрева воздуха во впускных коллекторах, облегчающее пуск при температуре окружающего воздуха ниже минус 5 °C. Управление циклом ЭФУ осуществляется автоматически блоком управления двигателем. О готовности к пуску сообщает комбинация приборов.

В разделе холодной эксплуатации также упомянут предпусковой подогреватель. Само упоминание в книге не подтверждает, что конкретный тягач имеет такое оборудование. Комплектацию необходимо уточнить до обсуждения его работы.

Для описания затруднённого холодного пуска полезны температура при возникновении жалобы и фактически замеченные сообщения. Если температура известна приблизительно, её не следует превращать в точное измерение. Если индикацию не наблюдали, нельзя дописывать, что цикл ЭФУ завершился или не начался.

Мороз сам по себе не устанавливает неисправность ЭФУ. Отсутствие запуска также не показывает, какая система требует ремонта. Информацию о холоде рассматривают вместе с поведением стартера, состоянием питания и сведениями об используемом масле.

Руководство запрещает прогрев воздуха открытым пламенем факела или паяльной лампы. Эфир и другие неописанные средства облегчения пуска здесь не предлагаются. При повторяющейся жалобе требуется проверка штатного оборудования по применимой документации, без принудительного запуска и обхода предусмотренных условий.

Что должно быть в заключении сервиса

Исходное описание удобно строить вокруг конкретной машины: полный индекс тягача, исполнение OM457, модель КПП и установленное оборудование. Далее нужны положение рычага или переключателя, точный текст сообщений и поведение стартера. Дополняют картину подтверждённые обстоятельства: стоянка, обслуживание батарей, замена фильтра, сведения о масле и температура.

Предложение по работам должно связывать предполагаемую причину с проверкой, которая позволяет её подтвердить. Общая запись «проверить электрику» не показывает, рассматривается ли условие N, состояние батарей, цепь питания или контакт корпуса стартера с массой. Для согласования полезно понимать, на какой вопрос отвечает каждая предложенная работа.

В заключении полезно разделить установленную причину, выполненную работу и проверку результата. Если причина осталась предположением, это должно быть видно. Начало работы двигателя после вмешательства подтверждает изменение поведения, но само по себе не объясняет первоначальную неисправность.

Диагностику проводят без перемычек, обходов защит и принудительного включения стартера. Документированный результат помогает при повторном обращении сопоставить обстоятельства и не назначать замену детали только по прежней записи «КамАЗ 5490 не заводится».

---

Смежные материалы: КамАЗ 54901 K5 не заводится: стартер, питание и топливо, DAF XF105 не заводится: стартер, питание и разрешение запуска DMCI. Процедуры и применимость разных моделей не взаимозаменяемы.

Частые вопросы

Может ли КамАЗ 5490 не запускаться из-за положения переключателя КПП?

Да. Для коробки с автоматизированным управлением рассматриваемое РЭ прямо указывает: если поворотный переключатель не установлен в N, пуск невозможен. Для механической КПП отдельно предусмотрены нейтральное положение рычага и нажатие педали сцепления.

Щелчок при попытке пуска означает неисправность стартера?

Нет. Сначала требуется установить источник звука. Для подтверждённого срабатывания тягового реле без проворачивания коленчатого вала руководство перечисляет плохой контакт корпуса стартера с массой и несезонное масло в холодный период как возможные причины.

Работающие фары подтверждают исправность аккумуляторов?

Нет. Наблюдение за освещением не заменяет оценку состояния батарей и проверку цепи питания стартера. В справочной строке РЭ разряженная батарея названа возможной причиной даже для описания, при котором свет фар не слабеет.

Можно ли использовать FU1.5 и FU1.7 для любого КамАЗ 5490?

Нет. В приведённой таблице они относятся к питанию ADM3 и MR2 соответственно. Применимость обозначений, назначения и номиналов необходимо сверять с исполнением блока и документацией конкретного автомобиля.

Отсутствие запуска после замены топливного фильтра доказывает наличие воздуха?

Нет. Руководство предусматривает удаление воздуха при необходимости, в том числе после замены фильтрующего элемента. Но последовательность событий сама по себе не устанавливает причину отсутствия запуска.

Источники

Первичный источник: ПАО КАМАЗ, руководство по эксплуатации КамАЗ 5490 Т1840, М1840, Т1842, М1842. Дата редакции не установлена.

Использованные разделы с указанием страниц PDF и печатных страниц:

• Технические характеристики и варианты двигателей — PDF 2, страница 2-1.
• Двигатель, экологические исполнения и коробки передач — PDF 12, страница 3-1.
• Условия пуска, нейтральное положение и индикация — PDF 70–71, страницы 4-56–4-57.
• Холодный пуск и ЭФУ — PDF 103, страница 5-3.
• Безопасность обслуживания батарей, простой и корректное отключение — PDF 139–140, страницы 6-35–6-36.
• Блок предохранителей и реле, позиции ADM3 и MR2 — PDF 177–178, страницы 7-30–7-31.
• Возможные неисправности электрооборудования — PDF 188, страница 7-41.

РЭ КамАЗ отсылает к прилагаемому руководству Mercedes-Benz по особенностям двигателя. Его текст не использован для добавления процедур, численных параметров или диагнозов в эту статью.
