КамАЗ 54901: не включаются передачи и сообщения КПП

Когда на КамАЗ 54901 не включаются передачи, сначала нужно разделить три наблюдения: положение селектора, обозначение на щитке приборов и предупреждение трансмиссии. Выбранное направление движения, отображаемая передача и фактическая реакция автомобиля описывают разные стороны работы системы. Фраза «поставил D, но машина не едет» сама по себе не устанавливает причину неисправности.

В GruzHub можно хранить сведения о технике парка, документы, контакты сервиса и согласования ремонта. Привяжите предупреждение трансмиссии и результат проверки к конкретному тягачу, чтобы история работ сохранялась вместе с его исполнением.

Ниже рассмотрены исполнения КамАЗ 54901 с автоматизированными коробками ZF и Fast Gear, перечисленными в руководстве ПАО «КАМАЗ». У автомобиля могут различаться коробка, переключатель, щиток приборов и доступные функции трансмиссии. Поэтому сведения нужно сопоставлять с конкретным исполнением. Переносить их на КамАЗ 5490, другие силовые агрегаты или все автомобили с коробками семейства TraXon нельзя.

Чем управляет водитель в автоматизированной КПП

В рассматриваемых исполнениях водитель задаёт режим движения или выбирает передачу через переключатель. Электронная система управляет сцеплением и механизмом переключения передач. Педали сцепления нет, поэтому действия, привычные для коробки с непосредственным ручным управлением сцеплением, здесь неприменимы.

Руководство перечисляет ZF 12TX2210 TD, ZF 12TX2211 TD, ZF 12TX2215 TD, ZF 12TX2620 TD, ZF 12TX2621 TD и ZF 12TX2625 TD. В перечне Fast Gear указаны F12JZ24DD, F12JZ26DD и F12JZ22DD. Эти обозначения задают границы применимости описания, но не подтверждают одинаковое оснащение всех перечисленных исполнений.

В автоматическом режиме коробка выбирает передачу с учётом оборотов двигателя, положения педали подачи топлива, нагрузки автомобиля, состояния рабочего тормоза и дорожных условий. В ручном режиме передачу и момент переключения выбирает водитель. При этом управление сцеплением остаётся электронным: переход на ручной выбор передач не меняет принцип его работы.

Для разбора жалобы важно уточнить, что именно водитель называет отказом включения. Селектор может быть установлен в нужное положение, но на экране сохраняется N. Возможна другая ситуация: номер передачи отображается, однако автомобиль не движется. Ещё один вариант — передача не меняется после команды рукояткой. Эти наблюдения нельзя объединять в один диагноз, поскольку они описывают разную реакцию системы.

Как читать D, R, N, DM, RM и цифры

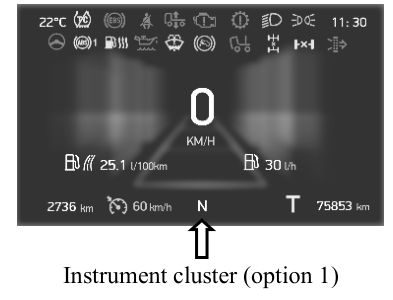

Щиток приборов постоянно показывает текущую передачу или выбранный режим движения. Значение обозначения зависит от режима управления. При автоматическом управлении без маневрирования предусмотрены D1–D12, R1–R2 и N. При включённом маневрировании используются DM, RM и N. В ручном режиме передние передачи обозначаются числами 1–12, задние — R1–R2, нейтраль — N.

D относится к движению вперёд, R — к движению назад. DM обозначает маневрирование вперёд, RM — маневрирование назад. Цифра в обозначении сообщает номер передачи. Поэтому при обращении в сервис запись «показывает D» может оказаться неполной: она не сохраняет номер, если он присутствовал, и не позволяет уверенно отличить обычный режим от маневрирования.

Руководство показывает разные варианты щитка приборов, в том числе интерфейсы Hi-Tech и Classic. Расположение и оформление сведений могут различаться. Сопоставлять нужно полное обозначение, текст предупреждения и его цвет, а не только внешний вид отдельного значка.

Рабочая индикация и предупреждение также должны быть записаны отдельно. Например, обозначение DM объясняет выбранный режим, но не сообщает о перегреве сцепления. Если рядом появляется предупреждение, его содержание представляет собой дополнительный факт.

Почему выбранный режим не равен подтверждению движения

Поворотный селектор задаёт режим движения, а щиток показывает сведения о режиме или передаче. Начало движения связано также с управлением сцеплением и состоянием тормозов. Поэтому положение селектора не заменяет наблюдение за индикацией и реакцией автомобиля.

В штатном описании после запуска двигателя система сама выбирает передачу для трогания. Из нейтрального положения предусмотрено включение первой, второй, третьей или четвёртой передачи. Отсюда следует важное ограничение для оценки: отсутствие именно первой передачи на дисплее ещё не подтверждает отказ. Руководство допускает другой выбор передачи при начале движения.

Техническое описание должно сохранять последовательность. Сначала указывают исходное обозначение на экране, затем выбранное положение селектора и полученную реакцию. Если после выбора направления осталось N, это следует записать именно так. Если вместо N появился номер передачи, но движения не было, нужно сохранить оба факта.

Даже отображаемая передача не является самостоятельным основанием считать всю трансмиссию исправной. Для оценки имеют значение сопутствующие сообщения и фактическое поведение автомобиля. Назначать замену узла только по положению селектора или одной букве на дисплее необоснованно.

Чем различаются варианты переключателя

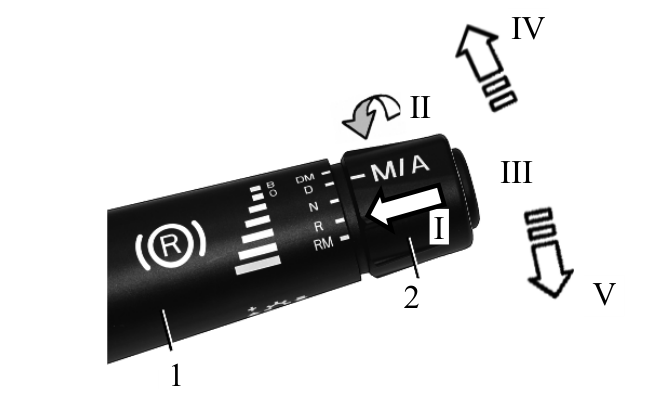

Переключатель автоматизированной КПП расположен справа на рулевой колонке. В руководстве представлены два варианта исполнения. У них предусмотрены рукоятка и поворотный селектор, но переход между автоматическим и ручным управлением выполняется разными действиями.

У первого варианта селектор перемещают к рулевой колонке до упора и удерживают не менее одной секунды. У второго варианта нажимают кнопку на переключателе до упора и также удерживают не менее одной секунды. Если водитель пользуется описанием другого исполнения, ожидаемый переход режима может не соответствовать выполненному действию.

Команды повышения и понижения передачи подаются рукояткой: вверх — для повышения, вниз — для понижения. Эти действия нужно отличать от поворота селектора и команды изменения способа управления. В описании жалобы полезно назвать конкретный элемент, которым пользовался водитель, вместо общего выражения «переключал коробку».

Поворотный селектор разрешено использовать только на неподвижном автомобиле при работающем на холостом ходу двигателе. Одновременное использование селектора и педали подачи топлива запрещено. Эти условия относятся к штатному управлению, поэтому попытка получить реакцию коробки при другом сочетании действий не является корректным подтверждением её исправности.

Перед выходом из автомобиля селектор должен находиться в N. При открытой двери водителя и другом положении селектора предусмотрен непрерывный звуковой сигнал. Такой сигнал следует сопоставлять с состоянием двери и селектора, а не автоматически относить к внутренней неисправности КПП.

Почему автоматический режим сохраняется после команды рукояткой

После запуска двигателя автоматическое управление коробкой включается всегда. Если до остановки двигателя водитель использовал ручной режим, появление автоматического управления при следующем штатном запуске соответствует описанию руководства. Само по себе оно не свидетельствует об аварийном состоянии.

Внутри автоматического режима допускается выбор другой передачи командой рукояткой вверх или вниз. Автоматическое управление при этом не отключается. Для трогания таким способом предусмотрен выбор передачи с первой по четвёртую. Следовательно, выбор передачи и переход на ручное управление — два разных действия.

Это различие объясняет ситуацию, когда водитель ожидает исчезновения автоматического режима после движения рукоятки, но режим сохраняется. Такая реакция сама по себе предусмотрена описанием управления. Для оценки нужно установить, подавалась ли команда выбора передачи или отдельная команда перехода между режимами.

При включении ручного управления на экране отображается номер включённой передачи. Уже включённая передача сохраняется. Руководство допускает переход между автоматическим и ручным управлением в том числе во время движения, однако разрешение такого перехода не означает разрешения поворачивать селектор на движущемся автомобиле: для селектора установлены отдельные условия.

Что означают маневровые режимы DM и RM

DM и RM предназначены для очень медленного движения вперёд и назад. Руководство рекомендует пользоваться ими как можно реже и непродолжительно, чтобы не создавать высокую нагрузку на сцепление. Маневрирование представляет собой отдельный режим эксплуатации, а не способ устранения отказа включения передач.

Способ выбора зависит от исполнения переключателя. У первого варианта предусмотрены отдельные положения DM и RM на селекторе. У второго маневрирование выбирается через D или R с дополнительным действием рукояткой. Поэтому отсутствие обозначений DM и RM непосредственно на селекторе не доказывает отсутствие функции.

При разборе поведения важно отделять название режима от сообщения о состоянии узла. Символ DM на щитке означает маневрирование вперёд. Он не является сообщением об износе сцепления, его перегреве или неисправности привода. Для таких выводов нужно самостоятельное предупреждение либо результат диагностики.

Указание на высокую нагрузку при маневрировании также нельзя превращать в установленную причину конкретного повреждения. Оно объясняет ограничение продолжительности использования функции. Если предупреждение возникло во время маневрирования, связь во времени следует сохранить в описании, но этого недостаточно для заключения «неисправность вызвана режимом DM».

Нейтраль, задний ход и сообщение о блокировке стартера

В перечне предупреждений отдельно предусмотрены требование установить селектор в N и сообщение о блокировке стартера. Для блокировки указано установить нейтраль в коробке и положение N на поворотном переключателе. Такое сообщение связано с условием допуска запуска; оно не устанавливает неисправность конкретного элемента трансмиссии.

При его описании важно различать положение селектора и показание щитка. Запись «селектор в N» сообщает о положении органа управления. Запись «на экране N» сообщает об индикации. Если присутствовало предупреждение, его нужно сохранить дополнительно, поскольку два коротких наблюдения не заменяют полный текст сообщения.

Задняя передача по руководству включается только на неподвижном автомобиле из нейтрали. Перед выбором R селектор должен находиться в N одну–две секунды. В штатном описании автомобиль удерживается рабочим или стояночным тормозом. Эти условия позволяют корректно описать уже выполненный выбор заднего хода, не смешивая его с переключением в иной ситуации.

При остановке автомобиль необходимо удерживать тормозом. Руководство предупреждает: на неподвижном автомобиле с работающим двигателем система автоматически включает подходящую для трогания передачу, и автомобиль может покатиться. Для остановки более чем на две минуты предусмотрены нейтраль и стояночный тормоз.

Сообщение о блокировке стартера не следует использовать как повод для повторных запусков при других запрещающих предупреждениях. Оно описывает отдельное условие управления и не отменяет ограничений, связанных с состоянием автомобиля.

Как различаются оранжевые и красные сообщения КПП

В таблице неисправностей общая неисправность автоматизированной коробки обозначена оранжевой индикацией, а критическая неисправность — красной. Цвет следует фиксировать вместе с содержанием сообщения: выражение «загорелась коробка» теряет различие между этими состояниями.

Для оранжевого сообщения руководство предусматривает ограничение движения, осторожность и обращение в сервисный центр. Однако эта строка не определяет причину отказа и не подтверждает возможность безопасного продолжения конкретного рейса. По цвету нельзя установить доступные передачи, состояние сцепления или исправность пневматического обеспечения.

При красном сообщении о критической неисправности движение запрещено до её устранения. Требуется обращение в сервисный центр. Отображение номера передачи не отменяет этого указания: рабочая индикация и критическое предупреждение относятся к разным сведениям о состоянии системы.

Для Fast Gear руководство описывает возможность аварийного режима при отдельных отказах. Это характеристика конкретной коробки и определённых неисправностей. Её нельзя переносить на ZF, считать объяснением любого предупреждения или использовать для составления универсального порядка аварийного движения.

Перегрев масла, перегрев сцепления и предельный износ

Руководство отдельно рассматривает перегрев масла автоматизированной КПП, перегрев сцепления и достижение предельного износа сцепления. Эти состояния связаны с трансмиссией, но имеют разное содержание. Объединение их в одну «ошибку сцепления» лишает описание технически значимой информации.

Перегрев масла КПП сопровождается красной индикацией и звуковым сигналом. Для него указано прекратить движение до устранения неисправности, немедленно остановиться с учётом дорожной обстановки и применить стояночный тормоз. Само сообщение подтверждает указанное системой состояние, но не устанавливает причину повышения температуры.

Перегрев сцепления обозначен оранжевым предупреждением и представлен отдельной строкой. Его нельзя автоматически считать подтверждением предельного износа или основанием для той же работы, которая указана при износе. Температурное состояние и достижение предельного износа имеют разные значения.

Для сообщения о предельном износе руководство прямо предусматривает обращение в сервисный центр для замены сцепления. В английской таблице заголовок строки говорит об износе исполнительного механизма, тогда как пояснение указывает на предел износа сцепления. Поэтому по одному заголовку нельзя назначать замену конкретного привода или датчика.

Недостаточное давление и невозможность переключения

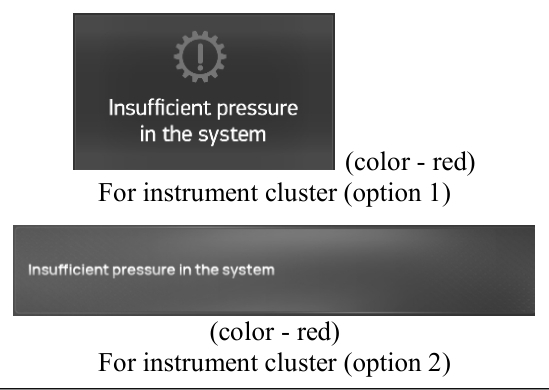

Для красного сообщения о недостаточном давлении руководство прямо связывает состояние системы с невозможностью переключения передач. Это конкретное предупреждение, которое необходимо отличать от общей неисправности автоматизированной КПП.

В качестве направлений проверки перечислены герметичность четвёртого контура пневмосистемы, работоспособность четырёхконтурного защитного клапана, адсорбционного осушителя и компрессора. Такой перечень определяет объекты проверки, но не указывает, какой из них неисправен на конкретном автомобиле.

Например, наличие сообщения ещё не подтверждает необходимость замены компрессора. Аналогично упоминание защитного клапана в таблице не является результатом проверки клапана. Между предупреждением и решением о замене должен быть установленный технический факт.

Числовая формулировка давления в англоязычной таблице неоднозначна. На её основании нельзя задавать универсальный целевой порог, переносить его на все исполнения или рекомендовать проверку движения после достижения выбранного значения. Для этого нужны однозначные требования, применимые к конкретной системе.

Если показания давления уже доступны на щитке, их полезно сохранить вместе с предупреждением. Запись «воздух есть» не передаёт этих данных и не позволяет оценить, что именно наблюдал водитель. При этом сами показания без проверки не устанавливают состояние каждого элемента перечисленной системы.

При неустранённой неисправности руководство предусматривает обращение в сервисный центр. Перечень компонентов следует использовать для предметного технического обращения, без самостоятельного обхода защит или попыток принудительно получить включение передачи.

Почему Crawl/Creep и Dock зависят от исполнения

Дополнительные функции трансмиссии зависят от комплектации автомобиля и модели коробки. Для ZF руководство перечисляет Crawl mode, Drive mode, Swing mode и Coast down. Для Fast Gear указаны Crawl mode, Coast down, Swing mode и RGB checking. Совпадение отдельных названий не подтверждает одинаковый набор возможностей.

В описании Creep mode предусмотрено начало движения после отпускания тормоза без нажатия педали подачи топлива. Для остановки требуется нажать тормоз. Руководство также указывает сохранение выбранного режима после остановки автомобиля и выключения электронного замка. Следовательно, ранее выбранная настройка имеет значение для объяснения поведения.

Для Fast Gear дополнительно описан Dock mode. При отпускании педали подачи топлива автомобиль снижает скорость до минимальной и может продолжать движение с минимальной скоростью. Этот режим поддерживается постоянно и не отключается через меню.

При выключенном Creep mode автомобиль после остановки не начинает движение только от отпускания тормоза. Здесь существенно различие между продолжением медленного движения и началом движения после полной остановки. Если в описании оба события названы одинаково, возникает ложное противоречие.

Эти особенности помогают объяснить уже наблюдавшуюся реакцию, но не являются порядком полевой проверки отказа. При обращении в сервис нужно указать модель коробки, известную настройку режима и то, был ли автомобиль полностью остановлен. Поведение другого КамАЗ 54901 с иным исполнением трансмиссии не может служить достаточным критерием исправности рассматриваемого автомобиля.

Как связать симптом, проверку и решение о ремонте

Точное техническое описание начинается с наблюдений. К ним относятся положение селектора, сохранение N, появление номера передачи, отсутствие смены индикации, отсутствие движения и конкретное предупреждение. Вывод о неисправном узле представляет собой следующий этап и требует результата проверки.

В согласовании ремонта необходимо разделять факт индикации, диагностический результат и предлагаемую работу. Сообщение о недостаточном давлении — наблюдение. Установленная неисправность конкретного элемента пневмосистемы — результат проверки. Замена этого элемента — предложение, которое должно опираться на результат.

Обсуждение на форуме или сходный случай на другом автомобиле может содержать чужое наблюдение, но не подтверждает причину текущего отказа. Решение по конкретному КамАЗ 54901 должно опираться на его исполнение, фактическую индикацию и проверенные результаты диагностики.

Смежные материалы: КамАЗ 54901 K5 не заводится: стартер, питание и топливо, КамАЗ 5490 с OM457 не заводится: стартер и питание. Процедуры и применимость разных моделей не взаимозаменяемы.

Частые вопросы

Выбор D гарантирует, что передача включена?

Положение селектора, индикация и реакция автомобиля — разные наблюдения. Для диагностики нужно сохранить их вместе; одна выбранная буква не устанавливает исправность коробки или причину отсутствия движения.

Что означает Insufficient pressure in the system?

В выбранной строке руководства недостаточное давление связано с невозможностью переключения. Среди направлений сервисной проверки указаны четвёртый пневматический контур, защитный клапан, осушитель и компрессор. Это перечень объектов проверки, а не установленная неисправность одного из них.

Переход на ручной выбор означает ручное управление сцеплением?

Нет. В рассматриваемых автоматизированных исполнениях сцеплением управляет электронная система, педали сцепления нет. Ручной режим относится к выбору передач и момента переключения.

Можно ли переносить возможности аварийного режима Fast Gear на ZF?

Нет. Описания относятся к определённой коробке и неисправности. Они не образуют универсальную процедуру аварийного движения; при критической неисправности руководство запрещает движение до её устранения.

Источники

ПАО КАМАЗ, User Manual 54901, редакция 003 EN:

• 4. Vehicle operation: печатные страницы 4-316–4-325 и 4-330, соответствующие PDF-страницы 316–325 и 330. Дата issueDate именно этого модуля в XML — 12.11.2024; дата выпуска всей книги не установлена.
• 7. Possible malfunctions of vehicle units and systems: печатные страницы 7-23–7-26, PDF 23–26. Назначение сообщения и оборудование нужно сверять с исполнением автомобиля. Полное руководство также содержит другие комплектации; сведения не являются универсальной применимостью всех перечисленных коробок к любому 54901.
