КамАЗ 54901 K5 не заводится: стартер, питание и топливо

Если КамАЗ 54901 не заводится, сначала разделите три ситуации: стартер не включается, проворачивает двигатель медленно или вращает его без запуска. Эти наблюдения задают разные направления проверки. Ни одно из них само по себе не доказывает неисправность аккумулятора, стартера, электронного блока управления или топливной системы. Даже одинаковая внешняя реакция автомобиля может потребовать проверки разных участков.

Для учёта данных парка, хранения документов, контактов и согласований используйте GruzHub.

Подтвердите модель 54901 и исполнение двигателя KAMAZ 910

Материал относится к КамАЗ 54901 K5 с двигателем KAMAZ 910, исполнение которого подтверждено заводской табличкой. Рекомендации нельзя автоматически переносить на 5490 NEO с OM457, на 54902 или на автомобили с двигателями KAMAZ 689 и 740. Обозначение поколения K5 недостаточно для выбора документации: нужны индекс автомобиля и модель фактически установленного двигателя.

В таблице параметров 54901 перечислены исполнения KAMAZ 910.10-550, 910.11-500, 910.12-450, 910.15-450, 910.50-560 и 910.52-460. Такой перечень подтверждает наличие вариантов, но не означает, что все они имеют одинаковое оборудование. Он также не устанавливает взаимозаменяемость стартера, фильтров, электронных блоков или других компонентов.

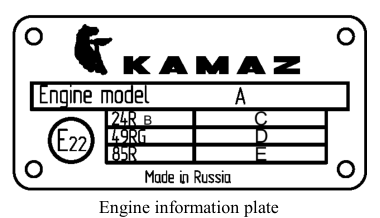

Информационная табличка KAMAZ 910 расположена справа, в средней части двигателя, на специально обработанной площадке. Поле модели позволяет определить исполнение, для которого следует выбирать документацию. Иллюстрация показывает устройство маркировки и не содержит сведений о конкретном автомобиле.

Если двигатель ещё не идентифицирован, можно сохранить описание отказа и сообщения приборной панели. Однако назначать детали или переносить процедуры с похожего тягача преждевременно. Название модели в разговоре, объявлении или записи о машине не заменяет подтверждение маркировкой. Особенно важно сохранять полный индекс двигателя: сокращение до «910» скрывает различия между перечисленными исполнениями.

Уточните КПП и границы применимости руководства

В описании систем перечислены разные автоматизированные коробки передач, устанавливаемые в зависимости от комплектации. Среди них указаны ZF 12TX2210 TD, 12TX2211 TD, 12TX2215 TD, 12TX2620 TD, 12TX2621 TD, 12TX2625 TD, а также F12JZ24DD, F12JZ26DD и F12JZ22DD. Этот общий список не подтверждает наличие какой-либо одной коробки на конкретном 54901.

Для технического разбора нужны фактическая модель КПП и относящаяся к ней документация. Нельзя считать, что все машины поколения K5 имеют одинаковую трансмиссию, одинаковое электронное управление или одинаковые условия разрешения запуска. Даже наличие обозначения коробки в общем руководстве ещё не делает каждый соседний раздел применимым к установленному агрегату.

Используемое руководство обозначено как редакция 003 EN; дата публикации не установлена. Описание систем в нём относится к исполнению Euro 5. Эти границы следует учитывать при сопоставлении документации с автомобилем, а не превращать в утверждение о любом 54901.

В том же комплекте документов присутствует KAMAZ 689, для которого предусмотрено обращение к соответствующему руководству двигателя. Совместное размещение материалов не означает одинаковых процедур обслуживания. При отказе запуска сначала устанавливают комплектацию, затем выбирают разделы, относящиеся именно к ней.

Разделите отсутствие вращения, медленное вращение и вращение без запуска

Фраза «не заводится» описывает итог, но почти ничего не говорит о работе стартера. Для дальнейшей проверки нужно установить, проворачивается ли коленчатый вал. Полное отсутствие реакции, слышимое срабатывание без вращения, медленное проворачивание и вращение без запуска нельзя объединять в один симптом.

Полезно сохранить последовательность событий при каждой уже выполненной попытке: появилось ли вращение, был ли слышен щелчок, какие сообщения отображались. Щелчок сам по себе не подтверждает исправность стартера и не определяет место неисправности. В таблице производителя отдельно рассмотрен случай, когда включение стартера срабатывает, но коленчатый вал не проворачивается.

Оценка «крутит медленно» остаётся наблюдением. В использованном руководстве нет универсальной частоты вращения, позволяющей по слуху или одному числу признать систему исправной. Сервисную оценку выполняют специалисты по документации конкретного исполнения.

Если поведение менялось, важно не терять это различие. Например, отсутствие вращения в одной попытке и вращение без запуска в другой — два наблюдения, которые необходимо сопоставить. Последнее состояние не отменяет предыдущего и не объясняет автоматически его причину. Точное описание помогает выбрать проверку, но не заменяет её результат.

Стартер не работает, фары не тускнеют: что означает наблюдение

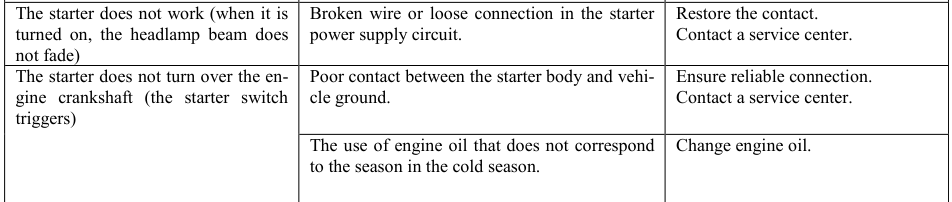

В таблице электрооборудования для симптома «стартер не работает, при включении свет фар не ослабевает» названы возможный обрыв провода или ослабленное соединение в цепи питания стартера. Это подтверждённое направление проверки. Оно не позволяет без измерений объявить конкретный провод повреждённым или установить, какое соединение нарушено.

Фрагмент таблицы различает отсутствие работы стартера без заметного ослабления света фар и отсутствие проворачивания коленчатого вала при срабатывании включения. Во втором случае среди возможных причин указан плохой контакт корпуса стартера с массой автомобиля. Эти строки относятся к разным наблюдениям и не должны сливаться в один диагноз.

Свет фар не является измерительным прибором. Отсутствие заметного изменения яркости не сообщает фактическое напряжение аккумулятора, ток стартера или падение напряжения на соединениях. Поэтому заключение «фары светят нормально — аккумулятор и силовая цепь исправны» из руководства не следует.

Таблица на странице 7-55 не является исчерпывающим перечнем всех отказов запуска. Отсутствие элемента в конкретной строке не доказывает его исправность. Названные причины нужно проверять применительно к реальной машине, сохраняя различие между наблюдением и установленной неисправностью.

Аккумулятор и силовая цепь требуют отдельных проверок

Аккумуляторная батарея показана на иллюстрации силового блока отдельно от стартера и питания электронных блоков. Проверку её состояния при отказе запуска выполняют по документации данного исполнения: допустимое напряжение, просадку и критерий замены оценивают вместе с условиями измерения, а не по яркости фар.

Состояние источника питания и состояние цепи стартера — разные вопросы. Даже если батарея присутствует в системе и приборная панель работает, это ещё не подтверждает исправность всех соединений, участвующих в пуске. Производитель отдельно называет обрыв провода и ослабленное соединение возможными причинами отсутствия работы стартера.

Измерения электрических параметров выполняют специалисты. В результате проверки важно указать, где проводилось измерение и при каких условиях. Число без обозначения участка цепи и состояния системы не позволяет понять, какую причину оно подтверждает или исключает.

Для водителя полезны доступные наблюдения: характер реакции на пуск, сообщения панели, изменение поведения по сравнению с предыдущими попытками. Разбор силовых соединений и работа под напряжением к такому сбору сведений не относятся.

Срабатывание без вращения: контакт корпуса стартера с массой

Для случая, когда включение стартера срабатывает, но коленчатый вал не проворачивается, производитель указывает плохой контакт корпуса стартера с массой автомобиля. Это отдельная возможная причина, которую нельзя подменять общей формулировкой «стартер сломан».

Проверка должна относиться к фактической цепи соединения с массой данного автомобиля. Участок соединения с рамой, если он предусмотрен исполнением, оценивают по соответствующей документации. Краткая таблица не описывает все точки этой цепи и не позволяет назначить одно конкретное место неисправности.

По слышимому срабатыванию нельзя установить качество контакта корпуса стартера с массой. Нельзя и объявить сам стартер исправным только потому, что щелчок присутствует. Наблюдение показывает реакцию системы, а специалист должен подтвердить её причину.

В той же группе симптомов руководство называет использование моторного масла, не соответствующего сезону в холодное время. Следовательно, даже эта строка не сводит отказ к единственной электрической причине. Перемычки, проверка искрой и обход штатной цепи не являются способом подтвердить указанные неисправности и не должны заменять сервисную диагностику.

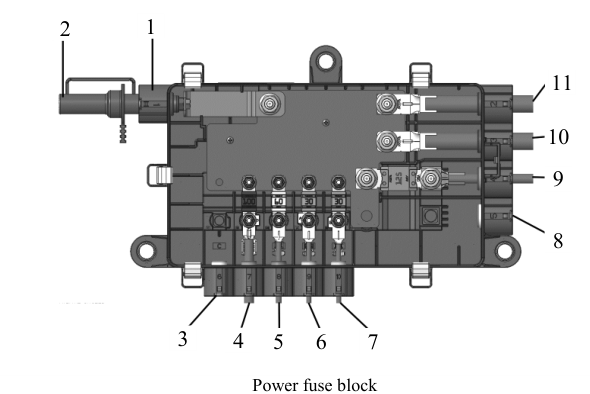

Силовой блок: различайте позиции 6, 7, 10 и 11

Дополнительный силовой блок расположен на шасси слева за кабиной. На рисунке руководства позиция 6 обозначает элемент защиты питания блока управления двигателем, позиция 7 — блока управления автоматизированной КПП для отдельных комплектаций. Позиция 10 относится к стартеру, позиция 11 — к аккумуляторной батарее.

Иллюстрация позволяет различить питание электронных блоков и элементы силовой части пуска. Она не является полной электрической схемой и не подтверждает исправность соединений конкретной машины. Наличие позиции 7 следует сопоставлять с фактически установленной комплектацией.

Номера 6, 7, 10 и 11 — обозначения на рисунке, а не последовательность диагностических действий. По ним нельзя выбирать замену, назначать номинал предохранителя или устанавливать перемычку. Обслуживание требует документации соответствующего исполнения и подтверждения причины отказа.

Питание ECU двигателя нельзя смешивать с состоянием самого ECU. Если питание не обеспечено, отсутствие нормальной работы блока ещё не доказывает его внутреннюю неисправность. Аналогично присутствие аккумулятора и стартера на одной иллюстрации не означает, что проверка батареи подтверждает всю цепь запуска.

Питание ECU и разрешение запуска — разные задачи

Отказ запуска не является доказательством поломки электронного блока управления двигателем. В первую очередь требуется установить фактическое состояние его питания и сопоставить его с диагностическими данными. Схема силового блока показывает, что питание ECU имеет отдельное обозначение; это основание учитывать соответствующую цепь, а не сразу заменять блок.

Отдельный вопрос — выполнение условий разрешения запуска. Условия зависят от комбинации двигателя и коробки передач. Положение органов управления и порядок проверки выбирают по документации установленной трансмиссии; наличие определённой блокировки нельзя установить по одному признаку «не заводится».

Если на панели присутствует сообщение, его следует сохранить дословно. Когда текст сообщения неизвестен, нельзя дополнять описание предполагаемым кодом, названием блокировки, паролем или процедурой разблокировки. Эти сведения должны быть получены от конкретной машины или из применимой документации.

Работа стартера также не даёт полного ответа о состоянии электронного управления двигателем. Она подтверждает наблюдаемое вращение при определённой попытке, но не заменяет проверку питания и диагностических данных.

Решение о ремонте или замене ECU требует подтверждённой причины. Ни отсутствие запуска, ни погасший экран, ни отдельно взятая строка общей таблицы не устанавливают внутреннюю неисправность электронного блока.

Стартер вращает двигатель без запуска: направления проверки топлива

В таблице неисправностей двигателя для отсутствия запуска названы три возможные причины: отсутствие топлива в баке, воздух в топливной системе и замерзание воды внутри топливопроводов либо на сетке топливозаборника. Эти сведения задают направления проверки, но не превращают вращение без запуска в готовый диагноз.

Наличие топлива и отсутствие воздуха в системе — разные обстоятельства. Подтверждение одного не подтверждает другое. Сведения об остатке топлива, последней заправке и недавнем обслуживании помогают описать событие, однако сами по себе не устанавливают исправность топливной системы.

Руководство упоминает удаление воздуха с использованием топливоподкачивающего насоса. Полный порядок операции зависит от исполнения KAMAZ 910. Количество действий, продолжительность работы и последовательность включений определяют по документации двигателя; краткая строка таблицы неисправностей не заменяет эту процедуру.

Проверка и обслуживание компонентов топливной системы в руководстве отнесены к специализированным сервисным центрам КАМАЗ. Здесь не предусматриваются вскрытие Common Rail, распыление эфира или попытки принудительного запуска.

Важно сохранять границы вывода: если стартер вращает двигатель, этот сценарий отличается от полного отсутствия вращения. Но сам факт вращения не доказывает, что причина находится именно в топливной системе, и не исключает необходимость других проверок по документации автомобиля.

Отказ после замены фильтра: связь событий ещё не диагноз

Если двигатель перестал запускаться после замены топливного фильтра, последовательность событий важна для проверки. Следует сохранить сведения о том, какой фильтр меняли, что известно о выполненной операции и как двигатель работал до неё. Неизвестные действия нельзя описывать как выполненные.

Воздух в топливной системе назван производителем возможной причиной отсутствия запуска. Это позволяет рассматривать его при диагностике, но не утверждать, что любая замена фильтра обязательно приводит к завоздушиванию. Временная связь обслуживания и отказа требует проверки, а не автоматического вывода.

Прокачку после замены фильтра выполняют по процедуре для подтверждённого исполнения KAMAZ 910. Специалист сверяет выполненные действия с документацией двигателя, прежде чем повторять обслуживание. Универсальная последовательность включений или ослабление соединений не заменяют такой проверки.

Также нельзя объявлять установленный фильтр несовместимым без сведений о детали и подтверждённой применимости. Общий перечень исполнений двигателя не является каталогом совместимости.

Даже последующий успешный запуск не объясняет автоматически причину первоначального отказа. Для технического вывода нужно сопоставить обстоятельства обслуживания, результаты проверки и выполненные действия. Формулировка «после фильтра» описывает момент появления симптома, но не называет неисправный узел.

Холодный сезон: отдельно рассматривайте масло и замерзание воды

Холодная погода не объединяет все отказы запуска в одну причину. В таблице электрооборудования моторное масло, не соответствующее сезону, указано для случая, когда включение стартера срабатывает, но коленчатый вал не проворачивается. В таблице двигателя замерзание воды в топливопроводах или на сетке топливозаборника названо возможной причиной отсутствия запуска.

Эти строки относятся к разным наблюдаемым ситуациям. Нельзя автоматически объяснять отсутствие вращения топливом, а вращение без запуска — только моторным маслом. Сначала устанавливают характер отказа, затем проверяют соответствующие направления.

Температурные условия применения масла и его вязкость сверяют с документацией фактического исполнения KAMAZ 910. Само наступление холодного сезона не доказывает, что залитое масло не подходит.

Загустевание топлива тоже упомянуто в таблице, но в строке о недостаточной мощности, неровной работе и повышенной дымности. Переносить эту строку на любой случай отсутствия запуска без подтверждения нельзя.

При подозрении на замерзание воды требуется сервисная проверка и решение специалиста. Полевые рецепты прогрева горячим паром или открытым пламенем здесь не приводятся. Краткая таблица возможных неисправностей не заменяет полноценную процедуру обслуживания конкретной топливной системы.

Диагностика: сохраняйте сообщения, полные коды и обстоятельства

Руководство сообщает, что обнаруженные неисправности могут сопровождаться предупреждениями на дисплее, сигнальными лампами и, в отдельных случаях, звуковым сигналом. Список активных предупреждающих и информационных сообщений доступен в пункте «Диагностика» меню приборной панели. Сообщение следует сохранять целиком, чтобы не потерять его смысл при пересказе.

Если отображается или получен диагностический код, важно сохранить все его составляющие и указать, где он прочитан. Один симптом не устанавливает конкретный код: его читают на этой машине, сохраняя название диагностируемой системы. Сообщение из другой комплектации не заменяет фактическую запись.

Обстоятельства также имеют значение: характер вращения, порядок появления сообщений, холодный или прогретый двигатель, недавнее обслуживание и изменение поведения между попытками. Это описание фактического события. Оно не требует вымышленного заказ-наряда, придуманного результата измерения или заранее установленного диагноза.

Нажатие OK в руководстве описано как удаление сообщения с экрана. Производитель указывает, что оно может появиться снова при включении электронного замка. Удаление текста не устраняет неисправность.

Сброс ошибок не следует использовать как способ «лечения» отказа. Сначала нужно сохранить доступные сведения и установить причину. Иначе исчезновение сообщения может быть ошибочно принято за восстановление исправности, хотя технический результат проверки ещё неизвестен.

Оценивайте ремонт по подтверждённой причине и результату проверки

Обоснованный ремонт связывает исходный симптом, установленную причину, выполненное действие и результат проверки. Для электрической цепи существенны фактические измерения соответствующего участка и условия их получения. Для топливной системы — подтверждение неисправности и обслуживание по документации применимого исполнения.

Исчезнувшая лампа не заменяет этих данных. В руководстве указано, что после устранения некоторых неисправностей топливной системы и системы обработки выхлопа индикация может сохраняться в течение трёх ездовых циклов. Это положение нельзя распространять на любую лампу или любое сообщение автомобиля.

Описанный ездовой цикл включает включение электронного замка, запуск двигателя, успешное завершение диагностики соответствующей системы или компонента и выключение двигателя. Продолжительность диагностического этапа зависит от проверяемой системы и условий. Следовательно, простое число включений не равнозначно завершённым диагностическим циклам.

Оставшаяся индикация сама по себе не доказывает неудачный ремонт, но и не позволяет игнорировать неисправность. Нужно знать, какая причина была подтверждена и устранена, а затем оценивать поведение системы по относящимся к ней требованиям.

Один успешный запуск подтверждает результат конкретной попытки. Он не объясняет прежний отказ без сопоставления с проверкой. Решение о замене стартера, аккумулятора, ECU или компонентов топливной системы должно опираться на установленную причину. Таблицы производителя помогают выбрать направление диагностики; окончательный вывод относится к конкретному 54901 и фактическим результатам работы специалистов.

Смежные материалы: DAF XF105 не заводится: стартер, питание и разрешение запуска DMCI, Iveco Stralis AS Euro 4/5 не заводится: что проверить. Нормы и процедуры разных моделей не взаимозаменяемы.

Частые вопросы

Почему стартер не работает, хотя фары не тускнеют?

Производитель называет возможный обрыв провода или ослабленное соединение в цепи питания стартера. Отсутствие заметного ослабления света — наблюдение, которое не заменяет электрических измерений и не устанавливает единственную причину.

Что рассматривают, если стартер вращает двигатель без запуска?

В таблице двигателя указаны отсутствие топлива, воздух в топливной системе и замерзание воды в топливопроводах или на сетке топливозаборника. Каждая причина требует подтверждения. Порядок обслуживания выбирают по документации установленного двигателя.

Можно ли считать ремонт завершённым после исчезновения сообщения?

Нет. Удаление сообщения с экрана не устраняет причину. Результат оценивают по подтверждённой неисправности и проверке после ремонта, учитывая предусмотренное руководством поведение соответствующей индикации.

Источники

• ПАО КАМАЗ. User Manual 54901, параметры, редакция 003 EN, печатные страницы 2-2 и 2-15. Дата выпуска не установлена.
• ПАО КАМАЗ. Краткое описание систем, страница 3-1.
• ПАО КАМАЗ. Возможные неисправности, страницы 7-1, 7-52, 7-55, 7-70.
