Iveco Stralis AS Euro 4/5 не заводится: что проверить

Для какого Stralis предназначена эта справка

Если Ивеко Стралис не заводится, сначала нужно уточнить проявление: стартер не вращает двигатель, вращает его медленно или двигатель вращается, но не запускается. Это разные исходные состояния для диагностики. Жалоба на незапуск сама по себе не подтверждает неисправность стартера, батарей или электронного блока.

Справка основана на руководстве STRALIS AS EURO 4/5, Print 603.93.531, 2nd Ed. 2006, база September 2006. Она объясняет устройство описанных цепей питания, управления стартером и разрешения запуска. Топливная часть ограничена двигателем F3A. Приведённые сведения нельзя автоматически переносить на F3B, Euro 6, S-Way или латиноамериканский Hi-Way. Дата издания документа не устанавливает годы выпуска конкретного автомобиля.

Чтобы передать наблюдения сервису, можно создать заявку в GruzHub, приложить данные техники, фотографии и документы. Платформа поддерживает контакты, согласования и историю ремонта. Эти функции помогают сохранить сведения об обращении; диагноз, сроки и стоимость требуют отдельного определения.

Руководство предназначено для квалифицированного персонала. Перед вмешательством производитель требует проверить соответствие документа автомобилю. При расхождении описания с фактическим исполнением нужно обратиться в сеть IVECO до начала работ. Ниже приведена справка для понимания диагностики и подготовки обращения, а не последовательность самостоятельного ремонта.

Три проявления незапуска

Стартер молчит. При попытке запуска двигатель не проворачивается. Для обсуждения с сервисом важно отделить это наблюдение от предположения «стартер сломан». В описанной системе присутствуют силовое питание, цепь команды и электронные участники запуска. Отсутствие вращения само по себе не определяет, на каком участке возникла проблема.

Стартер медленно крутит. Вращение есть, но отличается от привычного поведения автомобиля. Такое описание полезнее неподтверждённого заключения о разряженных батареях. Оценка питания и работы агрегата требует измерений с указанием условий. В выбранном руководстве не установлена универсальная частоты вращения двигателя, позволяющей водителю признать запуск нормальным или неисправным.

Двигатель вращается, но не запускается. Здесь нельзя завершать проверку словами «стартер работает». Остаются вопросы электронного разрешения и управления двигателем, а для соответствующего F3A — также подачи топлива.

Если проявление меняется, это нужно сохранить в описании. Например, отсутствие вращения в одной попытке и вращение без запуска в другой — два наблюдения. Объединять их в один предполагаемый диагноз без проверки не следует.

Силовое питание и команда стартера

В таблице соединений стартера обозначение +30 относится к положительному силовому питанию от батарей через T.G.C. Обозначение +50 связано с ключевым выключателем. Также перечислены соединения +30 с генератором и дистанционным выключателем предпускового подогрева.

Это разделение помогает читать результаты проверки. Фраза «питание на стартере есть» остаётся неполной, пока не указаны проверенная цепь, точка измерения и состояние автомобиля. Наличие питания в одном участке не подтверждает состояние другого. Аналогично наличие команды не описывает способность силовой цепи обеспечить работу агрегата.

Почему таблица контактов не раскрывает весь алгоритм

В таблице зелёного проходного соединения E отдельно указаны цепь стартера terminal 50 и сигнал запуска от блоков EDC. Это показывает, что в документации предусмотрены разные электрические обозначения, связанные с запуском. Однако перечень контактов не описывает полностью условия выдачи разрешения и последовательность работы всех блоков.

Две батареи и последовательное соединение

Раздел POWER NETWORK описывает две батареи по 12 В, 170 А·ч, соединённые последовательно. В документе также указана опция 220 А·ч. Генератор приведён с характеристиками 28 В, 60 или 90 А. Это сведения об описанной системе, а не измеренные значения на автомобиле с жалобой на незапуск.

Последовательное соединение означает, что сведения только об одной батарее не характеризуют всю цепь. При разборе результатов диагностики нужно понимать, рассматривались ли обе батареи и их соединение. При этом наличие двух новых батарей подтверждает историю замены, но само по себе не подтверждает исправность всех соединений и питания стартера.

В выбранном руководстве не установлена универсальная границы напряжения батарей для признания системы исправной при запуске. Паспортные значения нельзя превращать в такой критерий. Если сервис сообщает результат измерения, его смысл определяется методом и условиями проверки. Запись «напряжение нормальное» без этих пояснений недостаточна для сопоставления с руководством.

Масса батарей и масса двигателя

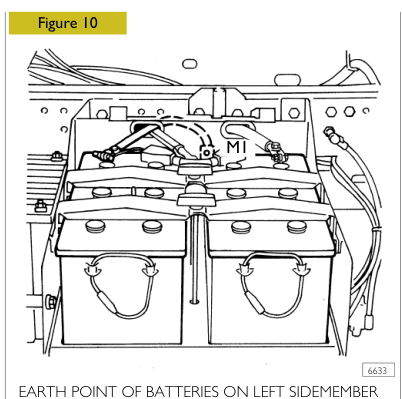

В руководстве батареи соединены с рамой коричневым кабелем 70 мм² в точке M1 на левом лонжероне. Соединение стартера с массой рамы описано через кабель 70 мм² и точку M2/1 на правом лонжероне возле стартера. Этот же кабель соединяет с рамой двигатель.

Таким образом, отрицательная сеть включает разные участки. Осмотр клемм батарей не описывает автоматически состояние соединения двигателя с рамой. При обсуждении электрической диагностики важно уточнить, какой участок массы был проверен и что установлено. Само наличие точки на схеме не подтверждает состояние соединения на машине.

Сечение кабеля приведено для понимания документации. Оно не является самостоятельной спецификацией замены. Производитель требует сохранять предусмотренные характеристики и организацию проводки. Если соединения отличаются от описания, выбирать способ восстановления только по площади сечения недостаточно: необходим документ, соответствующий автомобилю и выполняемой работе.

T.G.C. и Body Computer в системе запуска

T.G.C. указан в пути силового питания стартера. Body Computer описан как центральный блок системы Multiplex, расположенный внутри панели приборов со стороны пассажира, в центре соединений. Среди входных сигналов перечислен запуск двигателя, среди выходных — стартер и секционирование батарей.

Эти сведения объясняют, почему диагностику нельзя свести исключительно к состоянию АКБ. В документе присутствуют также функции управления и распределения питания. Вместе с тем участие Body Computer в системе не доказывает его неисправность при жалобе на незапуск.

На странице Body Computer приведена специальная последовательность его замены. Её наличие не обосновывает совет отключить или заменить блок для проверки жалобы. Это процедура конкретного вмешательства, которую нельзя подменять универсальным способом восстановления запуска.

Предохранитель возле батарей и оговорка ADR

В разделе питания описан расположенный возле батарей держатель с предохранителем 20 А. В перечень питаемых им потребителей входят Body Computer, Cluster, диагностический разъём и другие устройства. Для версии ADR руководство прямо оговаривает отсутствие этого предохранителя.

Поэтому его нельзя представлять как универсальный «предохранитель стартера» для всех Stralis AS Euro 4/5. Перечень потребителей подтверждает конкретную связь в описанном исполнении, но не заменяет схему автомобиля. Номинал из документа также не является основанием менять защиту цепи без проверки соответствия.

При обращении полезно передать, какие устройства работают и что отображается на панели. Эти сведения сохраняют картину отказа, но остаются наблюдениями до профессиональной проверки.

Ключ с транспондером и разрешение запуска

Раздел IMMOBILIZER описывает ключ с электронным транспондером. Он передаёт кодированный сигнал, а система разрешает запуск после распознавания кода. Блокировка активируется автоматически при извлечении ключа. Следовательно, действие ключевым выключателем и получение электронного разрешения — разные элементы описания запуска.

Из этого фрагмента нельзя вывести поведение стартера при каждом возможном отказе иммобилайзера. В частности, справка не устанавливает, будет ли двигатель вращаться в конкретной ситуации. Наблюдаемое поведение нужно фиксировать отдельно от предполагаемой проблемы распознавания ключа.

Для Euro 4 руководство прямо указывает интеграцию блока иммобилайзера в VCM. Эта формулировка относится именно к указанному исполнению. Она не подтверждает такую же интеграцию на любом Euro 5.

Запись 1E2 и различие DTC, FMI и SPN

В диагностической таблице 1E2 IMMOBILIZER связано с проявлением «двигатель не запускается». Возможная причина описана как проблема линии CAN или блока иммобилайзера. Среди проверок указана правильность подключения блока. Таким образом, запись задаёт направление диагностики, но не подтверждает неисправность одного компонента.

На той же странице для 1D4, 1D5, 1D8, 1E3 и 1E4 указано отсутствие заметного водителю эффекта. Их наличие в списке не позволяет без дополнительного обоснования назвать каждую запись причиной незапуска. Нужно учитывать описание конкретного кода и его связь с фактическим проявлением.

Обозначения из столбцов DTC/FMI нельзя автоматически переименовывать в SPN другого диагностического прибора. Для такого сопоставления требуется подтверждённое соответствие, которого в рассмотренных разделах нет.

Для передачи результатов следует сохранить название блока, код, дополнительное обозначение и текст прибора. Фотография экрана или отчёт помогают избежать потери контекста. Переписанный отдельно номер может оказаться недостаточным для правильного чтения записи.

Холодный запуск и сведения о подогреве

Температура окружающей среды полезна как условие возникновения жалобы. Однако фраза «не запускается на холодную» не определяет, молчит ли стартер, вращает ли двигатель медленно или вращение происходит без запуска. Эти наблюдения нужно разделять и в холодных условиях.

В таблице соединений стартера присутствует питание дистанционного выключателя предпускового подогрева по разрешению. Этот фрагмент подтверждает наличие соответствующего соединения в документации. Он не раскрывает весь алгоритм подогрева и не задаёт критерии его исправности.

В рассмотренных разделах руководства не приведены температурных порогов или полной методики проверки этой системы. Поэтому по температуре нельзя назначить готовый диагноз, а упоминание подогрева в схеме не доказывает его связь с конкретным отказом.

Для обращения достаточно описать уже наблюдавшиеся условия: температуру, состояние двигателя и различие поведения при обычных попытках запуска. Если сравнений не было, их не нужно придумывать. Сервис должен связывать дальнейшую проверку с применимым исполнением, а не только с общей жалобой на холодный незапуск.

Подача топлива F3A при вращении без запуска

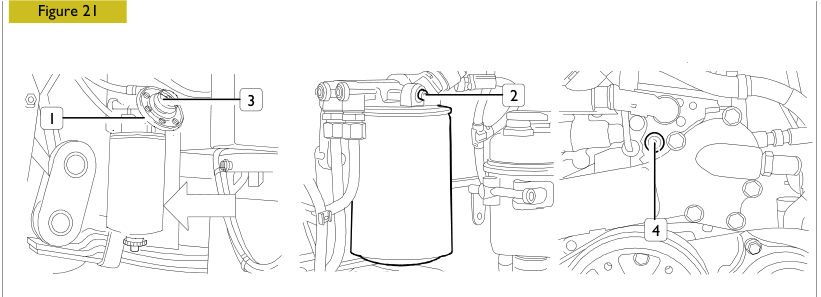

Для двигателя F3A руководство описывает подачу топлива через насос, фильтр и предфильтр к шести насос-форсункам. Насос-форсунки управляются распределительным валом через коромысла и электронным блоком. Это описание конкретной системы; оно не подтверждает устройство питания F3B.

Отдельный раздел посвящён удалению воздуха из системы подачи топлива. Поэтому сведения о недавнем обслуживании фильтра или предфильтра полезны при жалобе на вращение двигателя без запуска. Однако последовательность событий «после замены фильтра перестал запускаться» не доказывает наличие воздуха и не исключает других направлений проверки.

В описанной процедуре предусмотрены сбор топлива в подходящие ёмкости и защита приводных ремней от его попадания. Эти требования относятся к выполнению операции подготовленным специалистом. Давления открытия клапанов на схеме питания также нельзя использовать как универсальные диагностические давления запуска. Они описывают назначенные элементы системы, а не готовый критерий незапуска.

Предыдущие работы как контекст

Если отказ возник после обслуживания, нужно точно указать выполненные работы. Замена батарей, вмешательство в проводку, снятие двигателя и обслуживание топливных фильтров относятся к разным участкам. Общая фраза «после ремонта» не позволяет понять, какие соединения или системы могли входить в объём вмешательства.

В разделе снятия и установки F3A перечислены электрические соединения стартера и генератора, а также соединение массы. Это подтверждает, что такие работы затрагивают соответствующие цепи. Но совпадение отказа по времени со снятием двигателя не доказывает неправильную сборку.

Что передать сервису

Исходное описание должно начинаться с поведения автомобиля. Укажите принадлежность к AS Euro 4/5, сведения о двигателе, если они достоверно известны, и обстоятельства появления жалобы. Если двигатель не идентифицирован, топливную схему F3A нельзя считать автоматически применимой.

Полезно собрать следующие данные:

• вращается ли двигатель при попытке запуска и как изменилось привычное поведение;
• что отображает панель при включении зажигания и попытке запуска;
• при каких температурных условиях возникла жалоба;
• какие работы с батареями, проводкой, двигателем или фильтрами ей предшествовали;
• какие диагностические записи получены, из какого блока и каким прибором.

Отдельно укажите, проводились ли измерения. Формулировки «АКБ новые», «панель работает» и «ошибок не увидели» описывают разные сведения и не подтверждают исправность всей системы запуска.

Что должно сопровождать результаты измерений

Результат профессиональной диагностики должен связывать жалобу с проверенным участком. Для электрической ветви имеют значение данные о батареях, силовом пути, массе и команде запуска. Для электронного разрешения — результаты проверки соответствующих блоков, их связи и распознавания ключа.

Числовое значение должно сопровождаться указанием точки измерения, режима и использованной методики. Без этого его трудно сопоставить с документацией. Измерение до попытки запуска и результат во время неё описывают разные условия; одинаковая запись «проверено питание» может скрывать эту разницу.

Характеристики стартера относятся к испытательным режимам

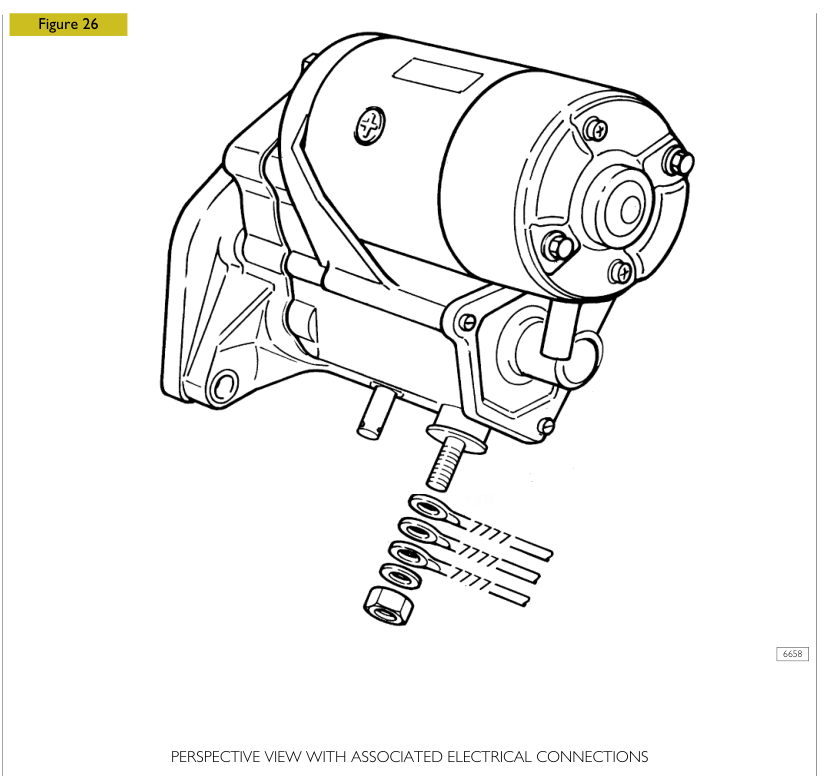

В руководстве приведён стартер NIPPONDENSO, 24 В, 5,5 кВт. Таблица содержит характеристики для режимов без нагрузки, под нагрузкой и при остановленном вращении. Это описание конкретного агрегата и условий его испытаний.

Значения 16 В и 690 А приведены в строке нагрузочного испытания вместе с другими параметрами режима. Их нельзя использовать как универсальные пороги проверки стартера на автомобиле. Совпадение отдельного измеренного числа с таблицей без воспроизведения соответствующих условий не подтверждает исправность.

Запись 30 секунд также находится среди характеристик агрегата. Она не является универсальным разрешением вращать двигатель стартером столько времени при любой жалобе. В описании испытания нет основания превращать её в водительскую рекомендацию о длительности попытки запуска.

При обсуждении заключения нужно различать проверку снятого агрегата и проверку цепей на машине. Результат испытания стартера сам по себе не описывает состояние батарей, массы, команды и электронного разрешения запуска конкретного автомобиля.

Требования производителя к электрическим работам

Производитель требует безопасного размещения автомобиля, исправного оснащения и средств защиты. Перед работами на автомобиле в электрическом разделе указана фиксация колёс противооткатными упорами. Выполнение вмешательств предусмотрено для квалифицированного персонала.

Руководство запрещает отключать батареи при работающем двигателе и запускать двигатель без их постоянного подключения. Также запрещено использовать быстрые зарядные устройства для запуска. Эти требования нельзя заменять импровизированными способами проверки питания.

Для измерений на электронных блоках и соединителях предусмотрены подходящие испытательные линии, специальные разъёмы и адаптеры. Использование проволок, отвёрток и подобных неподходящих предметов может вызвать короткое замыкание или повредить соединения. Проверка наличия питания искрой и контрольная лампа для проверки целостности цепи также запрещены.

Виды соединителей в руководстве показаны со стороны проводов. Поэтому номера контактов нельзя обсуждать отдельно от ориентации изображения. Повреждение соединителя или ошибка чтения схемы способны изменить исходное состояние системы и снизить ценность полученного результата.

Как документировать завершение диагностики и ремонта

Завершение работы нужно связывать с исходным проявлением. При отсутствии вращения важно отразить, какой участок цепи был проверен и что восстановлено. При медленном вращении — сохранить результаты, которыми обоснован ремонт. При вращении без запуска — указать подтверждённую причину и способ проверки результата.

Один успешный запуск подтверждает результат одной попытки. Сам по себе он не объясняет предыдущий отказ. Для периодической жалобы особенно важны условия проверки и сведения о том, удалось ли воспроизвести исходное поведение.

После снятия и установки двигателя раздел F3A предусматривает проверки утечек, индикаторов и устройств, отсоединявшихся при работе. Это требования к завершению конкретного вмешательства. Их нельзя представлять как общий перечень для любого ремонта стартера.

В истории обращения полезно связать симптом, подтверждённую причину, выполненное действие и результат проверки. Если причина не установлена, это следует сохранить явно. Эта справка не описывает выполненный заказ и не заявляет успешный ремонт: она помогает подготовить данные и оценить обоснованность сервисного заключения.

Другие справки по этой серии: Iveco Stralis AS Euro 4/5: неисправности EuroTronic, Iveco Stralis AS Euro 4/5 греется: охлаждение F3A. Процедуры разных узлов не взаимозаменяемы.

Частые вопросы

Если панель включается, питание стартера исправно?

Работа панели не подтверждает исправность всего пути питания стартера, обеих батарей, массы двигателя или команды запуска. Это отдельное наблюдение, которое нужно передать сервису вместе с остальными проявлениями.

Код 1E2 означает необходимость замены иммобилайзера?

Нет. В таблице среди возможных причин указаны линия CAN и блок иммобилайзера. Запись задаёт направление проверки, а решение о замене требует подтверждения причины.

На любом Euro 5 иммобилайзер встроен в VCM?

Руководство прямо подтверждает интеграцию для Euro 4. Для обобщения на любое исполнение Euro 5 данных недостаточно.

Можно ли применять топливную схему F3A к F3B?

Нет. В этой справке схема подачи топлива и иллюстрация удаления воздуха ограничены F3A. Устройство другого двигателя нужно проверять по соответствующей документации.

Значения 16 В, 690 А и 30 секунд подходят для проверки на машине?

Их нельзя применять как универсальный тест. Значения относятся к характеристикам и испытательным условиям указанного стартера; запись 30 секунд не задаёт универсальную длительность попытки запуска.

Источники

IVECO STRALIS AS EURO 4/5, Print 603.93.531, 2nd Ed. 2006, база September 2006. Автор — IVECO S.p.A.; публичная копия документа. Раздел F3A: печатные стр. 40–42, 119; PDF 72–74,151. Электрооборудование: печатные стр. 3,19,26–27,82,111,174; PDF1263,1279,1286–1287,1342,1371,1434. Диагностика: печатная стр.287,PDF319.
