Iveco Stralis AS Euro 4/5 греется: охлаждение F3A

К каким Stralis относится разбор

Если ивеко стралис греется, сначала нужно уточнить установленный двигатель и исполнение системы охлаждения. Этот разбор относится к Iveco Stralis AS Euro 4/5 с двигателем F3A по руководству IVECO Print 603.93.531, Base — September 2006. Дата документа обозначает редакцию источника, а не определяет год выпуска конкретного автомобиля.

Сведения ниже нельзя автоматически переносить на F3B, Euro 6 или S-Way. Название Stralis само по себе недостаточно для выбора схемы и процедуры проверки. В обращении в сервис следует указать обозначение двигателя и приложить доступные документы о машине: это позволяет связать жалобу с нужным разделом руководства.

Внутри рассматриваемого исполнения также имеет значение оснащение. Intarder связан с контуром охлаждения и условиями управления вентилятором. Кондиционер участвует в управлении муфтой через параметры своего контура. Дополнительный отопитель учитывается при заполнении системы. Наличие одного из этих устройств нельзя предполагать по названию модели.

Через GruzHub можно передать заявку с данными техники, фотографиями и документами, вести контакты и согласования, сохранять историю ремонта. Для такой заявки полезны сведения об установленном оборудовании и обстоятельствах изменения температуры.

Показание температуры и фактический нагрев

Фраза «двигатель греется» может означать рост показания на приборе, температурное предупреждение или изменение работы охлаждения. Эти наблюдения следует записывать отдельно. Показание относится к измерению температуры; причина его изменения требует проверки. В руководстве предусмотрены неисправности как самого датчика охлаждающей жидкости, так и его электрической цепи.

В диагностической таблице обозначение 131 относится к датчику температуры охлаждающей жидкости. Производитель перечисляет короткое замыкание или неправдоподобное значение и предписывает проверить проводку, а при необходимости заменить датчик. В графе проявлений указано отсутствие заметной реакции для водителя. Это описание возможного проявления, а не подтверждение исправности измерения.

Обозначение 132 относится к проверке датчика температуры. Среди возможных причин названы экстремальные условия окружающей среды либо неточность датчика; возможное проявление — небольшое снижение мощности. Проверка охватывает условия работы, проводку и точность датчика.

Коды 131 и 132 здесь являются обозначениями конкретной таблицы IVECO. Их нельзя выдавать за универсальные SPN для любого прибора. В сервис передают код вместе с названием системы, текстом расшифровки и обстоятельствами появления. Такой набор сохраняет смысл сообщения и помогает проверить, соответствует ли расшифровка установленной системе.

При каких обстоятельствах меняется температура

Рост температуры под нагрузкой, во время работы на месте и после обслуживания — разные исходные наблюдения. Ни одно из них само по себе не устанавливает неисправную деталь. Для первичного разбора важна последовательность событий: когда изменилось показание, появилось ли предупреждение, какое оборудование работало и какие вмешательства предшествовали жалобе.

Если установлен Intarder, следует указать, использовался ли он в тот момент. Для кондиционера полезно записать включённое состояние. Однако сообщение «кондиционер работал» не сообщает давление хладагента, которое участвует в управлении вентилятором. Аналогично факт использования Intarder не определяет величину его тормозного действия.

После обслуживания нужно перечислить выполненные операции: слив жидкости, отсоединение патрубков, работы с двигателем, радиаторным узлом или муфтой вентилятора. История вмешательств помогает выбрать предмет проверки, но не доказывает наличие воздушной пробки или ошибку сборки.

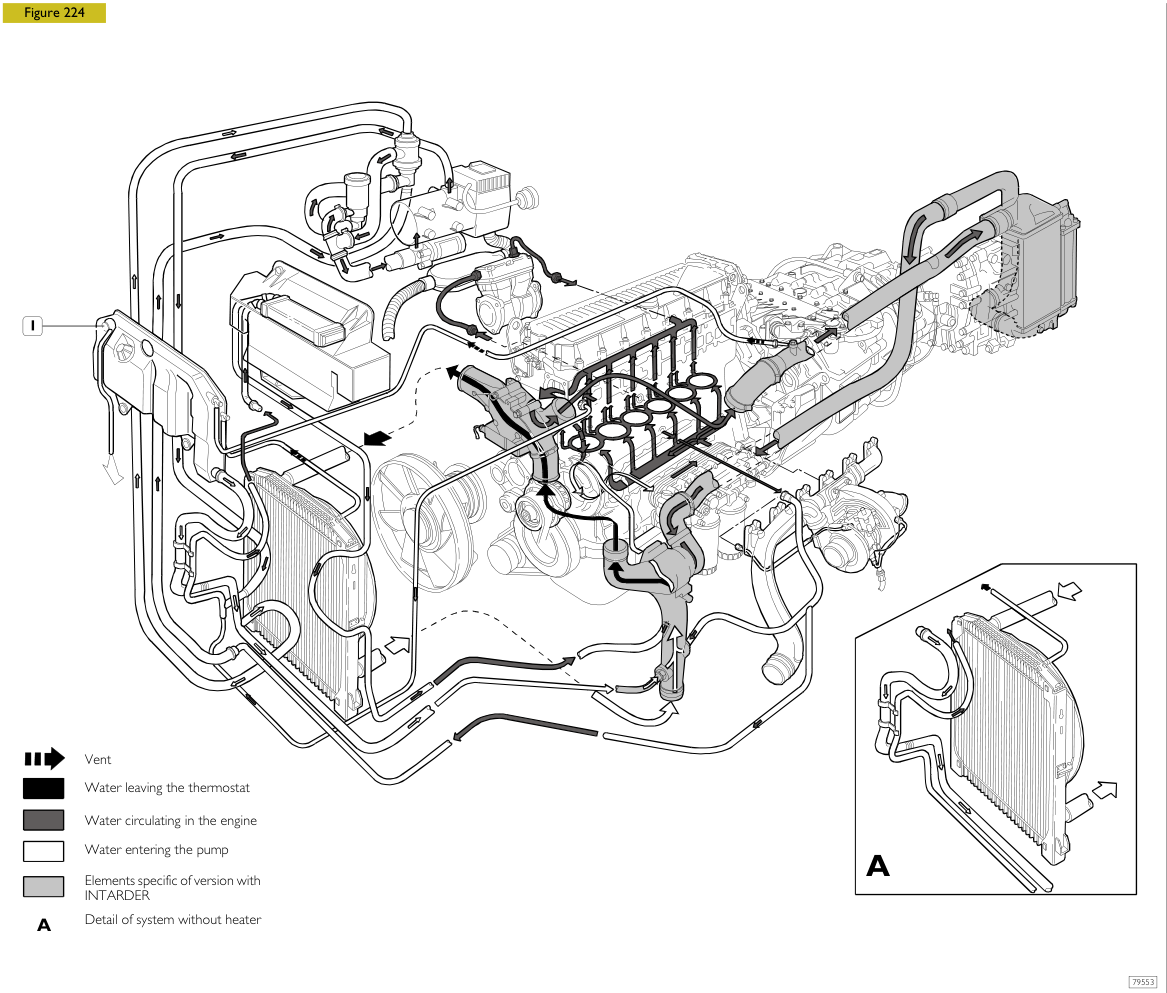

Как устроен контур охлаждения F3A

Охлаждение F3A работает с принудительной циркуляцией в замкнутом контуре. Центробежный водяной насос встроен в блок цилиндров и приводится от коленчатого вала поликлиновым ремнём. По описанию IVECO он направляет жидкость в блок и головку цилиндров; для головки отдельно отмечена большая подача.

Основные элементы системы — расширительный бачок, радиаторный узел, теплообменник моторного масла, насос, вентилятор с двухскоростной электромагнитной муфтой и трёхходовой термостат. При соответствующем оснащении система связана с дополнительным отопителем и теплообменником Intarder.

Каждый узел выполняет свою часть работы. Насос перемещает жидкость, термостат распределяет потоки, радиаторный узел отводит принесённое тепло, вентилятор обеспечивает обдув. Проверка одного элемента не подтверждает исправность остальных.

Схема помогает проследить связи, но сама по себе не является результатом диагностики конкретной машины. Например, наличие пути к радиатору на рисунке не доказывает, что термостат фактически переключает поток. Поэтому в заключении нужно различать устройство системы по руководству и поведение установленных компонентов, подтверждённое проверкой.

Расширительный бачок, уровень и крышка

Крышка расширительного бачка содержит выпускной и впускной клапаны. Выпускной клапан поддерживает избыточное давление, повышающее температуру кипения жидкости, и отводит избыток давления при нагреве. Впускной обеспечивает перемещение жидкости из бачка к радиатору при разрежении, возникающем вследствие уменьшения объёма жидкости во время охлаждения.

Эти функции объясняют роль крышки в закрытой системе. Однако внешний вид крышки или бачка не устанавливает состояние клапанов. Проверять их работу открытием горячей системы недопустимо. Числовые параметры давления и момент затяжки крышки не служат общей дорожной инструкцией для всех Stralis.

В описании бачка также указан датчик уровня с различиями для праворульного и леворульного исполнения. Приведённые рядом объёмы относятся к точкам датчика, а не к универсальной заправочной ёмкости охлаждения. Использовать их как количество жидкости для заполнения нельзя.

Сообщение об уровне должно включать условия наблюдения. Уровень в полностью остывшей системе и его изменение при нагреве — разные сведения. Для обращения полезно сохранить доступное наблюдение и указать, когда оно сделано; по одному положению жидкости нельзя назначать замену крышки, датчика или другого узла.

Воздушный поток через радиатор и циркуляция жидкости

При оценке охлаждения нужно разделять движение жидкости и прохождение воздуха через радиаторный узел. Вентилятор относится к воздушному потоку, насос и термостат — к циркуляции и распределению жидкости. Поэтому признак «вентилятор слышно» не отвечает на вопрос о работе всей системы.

В процедурах снятия и установки двигателя и муфты руководство отдельно описывает вентилятор, направляющий кожух, радиаторный узел и соединения интеркулера. Если эти детали затрагивали при ремонте, сервису важен перечень разобранных соединений и восстановленных элементов. Замена муфты не сообщает, как собран остальной узел.

Следует также точно называть теплообменники. Радиатор охлаждающей жидкости связан с жидкостным контуром двигателя. Интеркулер охлаждает наддувочный воздух и описан в разделе турбонаддува. Их расположение рядом не делает функции или проверки взаимозаменяемыми.

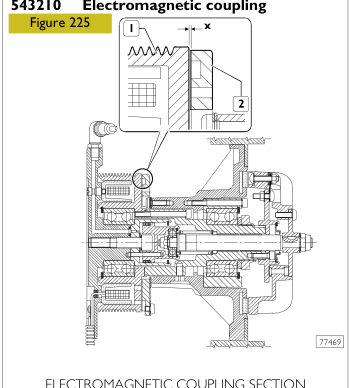

Муфта вентилятора: запрос, переключение и обдув

На рассматриваемом F3A вентилятор оснащён двухскоростной электромагнитной муфтой. Ею электронно управляет система Multiplex автомобиля. Руководство описывает свободное вращение, первую и вторую скорости; выбор состояния зависит от температуры охлаждающей жидкости и параметров установленного оборудования.

В проверке необходимо разделять три результата: какой режим запрашивает управление, выполняет ли муфта переключение и какой обдув фактически получает радиаторный узел. Запрос является командой. Вращение и переключение относятся к реакции механизма. Даже выполненная команда ещё не характеризует циркуляцию жидкости.

Производитель описывает переход ко второй скорости через предварительную работу на первой. Поэтому одиночное наблюдение без последовательности состояний может быть недостаточным. По одному звуку нельзя уверенно установить ни требуемую скорость, ни причину отсутствия ожидаемой реакции.

При наличии Intarder управление учитывает его тормозное действие; при наличии кондиционера — давление в контуре хладагента. Включение вентилятора поэтому не обязательно означает перегрев двигателя. Вместе с тем участие этих систем в управлении не доказывает, что именно они вызвали жалобу.

Пороги из составных условий руководства нельзя превращать в норму для всех автомобилей. Проверка управления и обслуживание муфты должны опираться на соответствующий раздел электрических и электронных систем и установленное исполнение машины.

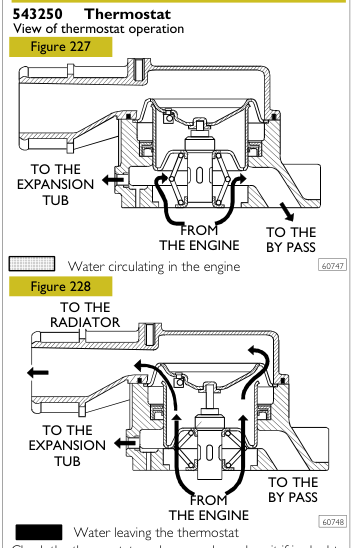

Термостат и направления потока

Трёхходовой термостат управляет распределением охлаждающей жидкости между двигателем, обходным каналом и радиатором. В описании работы IVECO при достижении рабочих условий открывается путь к радиатору, где жидкость охлаждается. Поэтому задача проверки термостата связана с переключением потоков.

В разделе проверки компонента производитель указывает начало хода при 84 ± 2 °C и минимальный ход 15 мм при 94 ± 2 °C. Эти значения относятся к проверке термостата. Они не задают универсальную температуру остановки автомобиля и не подтверждают допустимость дальнейшего движения при предупреждении.

Для версий с Intarder руководство содержит отдельную схему холодного и горячего состояния. На ней показаны связи двигателя, Intarder, насоса и радиатора. При разборе жалобы необходимо учитывать фактически установленный вариант, а не переносить направления потока с другой схемы.

Внешний нагрев корпуса не подтверждает полный ход и правильное распределение жидкости. Руководство предписывает проверить работу термостата и заменить его при сомнении. Это сервисное предписание относится к оценке компонента; совпадение жалобы с привычным описанием «неисправного термостата» не заменяет такую проверку.

Насос: циркуляция и подтверждённая утечка

Водяной насос F3A состоит из крыльчатки, подшипника, уплотнения и приводного шкива. Производитель требует проверить корпус на трещины и утечку охлаждающей жидкости. Если такое состояние установлено, руководство предписывает заменить насос целиком.

Следы жидкости поблизости ещё нужно связать с местом её выхода. Формулировки «влажный участок около насоса» и «подтверждена утечка из корпуса насоса» описывают разные уровни проверки. Для обращения по фотографии корректнее сохранить первое наблюдение, если источник жидкости ещё не установлен.

Механический привод насоса поликлиновым ремнём относится к обеспечению циркуляции. При этом отсутствие видимого подтёка не доказывает правильную подачу жидкости. Наличие утечки, в свою очередь, не описывает состояние термостата, радиатора или управления вентилятором.

В результате проверки нужно сохранить отдельно состояние корпуса и соединений, установленное место утечки и сведения о работе циркуляции. Такое разделение важно и после ремонта: устранение подтверждённого подтёка является конкретным результатом, но само по себе ещё не доказывает устранение всей жалобы на нагрев. Связь между найденным дефектом и поведением охлаждения требует проверенных данных.

Нагрев после вмешательства в охлаждение

После установки двигателя руководство требует заполнить систему предусмотренной охлаждающей жидкостью и удалить воздух. Аналогичное требование приведено после установки электромагнитной муфты, поскольку соответствующие работы затрагивают соединения охлаждения. Поэтому после ремонта следует проверить, какие операции выполнены и как они зафиксированы.

Подготовка к заполнению зависит от оборудования кабины. Для стандартного отопления или ручного кондиционера предусмотрено открытие крана охлаждающей жидкости, для автоматического климатического управления — положение HI. Дополнительный отопитель имеет отдельные условия подготовки. Эти варианты нельзя смешивать в одну универсальную последовательность.

Производитель требует выполнять заполнение на холодном двигателе. Медленная подача жидкости предусмотрена для предотвращения образования воздушных карманов. Последующее удаление воздуха включает контролируемый прогрев и собственную последовательность действий.

Это сервисная операция, а не способ самостоятельной проверки перегрева у дороги. Описанные в руководстве приёмы ускоренного прогрева нельзя переносить в памятку для машины с жалобой на нагрев.

Масляный теплообменник и связанные контуры

В составе охлаждения F3A указан теплообменник для охлаждения смазочного масла. Он связывает тепловую работу жидкостной системы с масляным контуром. При этом обслуживание смазки и вмешательство в охлаждение остаются разными операциями с собственными предметами проверки.

Наличие теплообменника не позволяет назначить его замену по одному росту температурного показания. Для заключения нужны данные о конкретном узле и о том, какой дефект установлен. Если в истории ремонта есть работы с масляной системой, их следует перечислить отдельно от слива охлаждающей жидкости.

В разделе турбонаддува также описана полость для прохождения охлаждающей жидкости в центральном корпусе турбокомпрессора. Этот факт подтверждает связь узла с охлаждением, но не превращает температурную жалобу в диагноз турбины.

Для жалобы на наддув руководство предлагает собственную последовательность: до углублённых проверок турбокомпрессора оценить соединительные рукава, уплотнения и препятствия во впуске. Поэтому изменение мощности и рост температуры следует сохранить как отдельные симптомы. Если они появились одновременно, сервис сопоставляет результаты соответствующих проверок. Само совпадение по времени не устанавливает общий неисправный компонент и не оправдывает замену связанного узла без подтверждения.

Безопасность проверки

IVECO запрещает снимать заливную крышку расширительного бачка до полного охлаждения жидкости. Долив допускается только на холодном двигателе. В руководстве это связано с предотвращением ожогов и повреждения двигателя, а также с формированием давления при нагреве системы из холодного состояния.

Горячую крышку нельзя открывать для оценки давления, поиска воздуха или проверки предполагаемой неисправности. Показание температуры не делает такую операцию безопасной. Проверку клапанов крышки и работу с жидкостным контуром проводят по соответствующей сервисной процедуре.

Перед работами автомобиль фиксируют противооткатными упорами. Для электрических измерений производитель требует подходящие приборы и специальные проверочные соединения. Импровизированные металлические предметы в разъёмах могут вызвать короткое замыкание и повредить контакты. Прямое питание компонентов, связанных с электронными блоками, и проверка наличия напряжения искрой запрещены.

Руководство также запрещает отключать аккумуляторы при работающем двигателе. Если при обслуживании моют моторный отсек, электрические и электронные компоненты вместе с соединениями необходимо защитить.

Сбор сведений о жалобе не должен требовать доступа к движущемуся приводу или повторного перегрева. Уже имеющиеся наблюдения передают сервису, а проверку реакции муфты, циркуляции и измерительной цепи организуют в условиях соответствующей процедуры.

Что должен показывать результат проверки

Сервисное заключение должно связывать исходную жалобу с проверенными данными конкретного F3A. Полезно получить ответы на отдельные вопросы: достоверно ли измеряется температура, где установлена утечка, что выяснено о циркуляции, какой режим запрашивает управление и выполняет ли муфта команду.

Для машины с Intarder или кондиционером в результатах указывают состояние оборудования, учитываемого управлением. Иначе одинаковое температурное показание может ошибочно восприниматься как основание для одинаковой команды вентилятору.

Сравнение до и после вмешательства требует описанных условий. Фраза «вентилятор теперь включается» сообщает только часть результата. Нужно понимать, какая команда проверялась, как менялось состояние муфты и что наблюдалось в работе охлаждения. Сравнимость обеспечивают записью условий сервисной проверки, без опасного воспроизведения жалобы на дороге.

Устранение найденного дефекта и подтверждение исчезновения жалобы — разные выводы. Если проверена только утечка или электрическая цепь, заключение должно точно отражать этот объём. Рассмотренные разделы руководства не даёт основания назначать единую температуру остановки для всех Stralis.

Другие справки по этой серии: Iveco Stralis AS Euro 4/5 не заводится: что проверить, Iveco Stralis AS Euro 4/5: неисправности EuroTronic. Процедуры разных узлов не взаимозаменяемы.

Частые вопросы

Коды 131 и 132 означают, что двигатель действительно перегрелся?

Сами по себе — нет. В указанной диагностической таблице они относятся к датчику температуры охлаждающей жидкости. Для 131 приведены короткое замыкание или неправдоподобное значение; для 132 — экстремальные условия работы либо неточность датчика. Нужно проверить измерение и сопоставить его с условиями работы. Код передают вместе с системой и расшифровкой.

Если вентилятор вращается, систему охлаждения можно считать исправной?

Вращение подтверждает наблюдаемое движение вентилятора. Отдельно проверяют запрошенный режим, переключение муфты, воздушный поток через радиаторный узел и циркуляцию жидкости. На рассматриваемом исполнении управление также учитывает установленный Intarder и кондиционер, поэтому звук или вращение не объясняют причину включения.

Можно ли долить жидкость сразу после остановки двигателя?

Руководство требует полного охлаждения жидкости перед снятием заливной крышки. Долив выполняют только на холодном двигателе. Остановка двигателя сама по себе не означает, что система остыла и крышку уже можно открыть.

Источники

IVECO STRALIS AS EURO 4/5, Print 603.93.531, 2nd Ed. 2006, база September 2006. Автор — IVECO S.p.A.; публичная копия. Раздел F3A: печатные стр. 40–44,109–114; PDF72–76,141–146. Диагностика: печатная стр.273,PDF305. Электрооборудование: печатная стр.3,PDF1263. Применимость — F3A указанной редакции, не все исполнения Stralis.
