КамАЗ 54901 K5: ошибка EBS и тормозные контуры

Сообщение EBS относится к системе, в которой запрос на торможение, электронное управление, пневматическое давление и механический результат связаны, но выполняют разные задачи. Поэтому привычное ощущение замедления и достаточный запас воздуха могут сочетаться с потерей отдельных функций. Чтобы понять такое сочетание, полезно проследить, как команда превращается в торможение и на каком уровне возникает ограничение.

Материал относится к КамАЗ 54901/54902 по руководству изв. РЭ.00862 и панели варианта 1. Марка электроники, индексы ECU и номера модулей конкретного К5 не установлены. Описания Actros, Scania, КамАЗ 5490 и панели варианта 2 сюда не переносятся; численные нормы и расшифровки кодов не приводятся.

Если нужно сохранить рабочий контекст автомобиля, в GruzHub можно собрать данные парка, документы, контакты и согласования.

Далее физические объяснения относятся к общей модели торможения, а примеры являются условными. Они показывают различия между функциями, не описывают реальные ремонты и не устанавливают диагноз конкретного автомобиля.

Что сообщает индикация

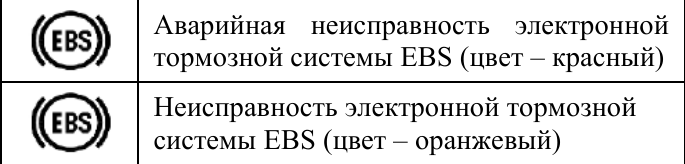

В варианте 1 предусмотрены красная аварийная и оранжевая индикация неисправности EBS; сообщения полуприцепа выделены отдельно.

У обозначения есть несколько независимых признаков: принадлежность, категория события и текст сообщения. Принадлежность показывает, о какой части автопоезда идёт речь. Категория помогает оценить серьёзность предупреждения. Текст уточняет наблюдаемое ограничение. Ни один из этих признаков сам по себе не называет повреждённую деталь.

Представим два условных сообщения водителя: «горит EBS» и «появился оранжевый символ полуприцепа с такой надписью». Первое объединяет несколько возможных событий. Второе сохраняет область разбора, хотя причины ещё не объясняет. Разница полезна уже при разговоре с сервисом: обсуждать состояние тягача и состояние полуприцепа как одну неисправность преждевременно.

Экран также может сообщать о недоступности функции, а не о полном отсутствии торможения. Здесь важна точность пересказа: слово «тормоза» охватывает весь результат, тогда как обозначение EBS относится к управлению комплексом. Из общего названия нельзя вывести одинаковые последствия для всех его возможностей.

Педаль, команда, давление и тормозной результат

В общей модели EBS педаль задаёт запрос, электронное управление регулирует пневматическое торможение через модуляторы. Дальше давление участвует в создании механического тормозного действия. Это описание принципа, а не схема конкретной электроники К5.

Удобно представить четыре разных вопроса. Что запросил водитель? Как управление обработало запрос? Какое давление реализовала исполнительная часть? Какой механический результат получился? Каждый следующий вопрос относится к новому преобразованию, поэтому ответ на предыдущий не закрывает всю цепочку.

Условный пример: водитель одинаково воспринимает два нажатия педали, но сообщения системы различаются. Само сходство действий водителя ещё не означает одинаковое состояние управления. Обратный пример: электронная команда сформирована, однако этого недостаточно, чтобы описать конечное тормозное усилие. Команда является заданием для следующего звена, а не самим результатом.

Общая физика здесь проста: информация управляет использованием энергии, а механическое взаимодействие создаёт замедление. Электронный запрос нельзя выразить словом «воздух», давление — словом «сигнал», а весь процесс — одним названием блока. Такое разделение помогает понимать техническое объяснение без угадывания устройства автомобиля.

Почему запас воздуха не равен управляющей команде

Сжатый воздух представляет энергетический ресурс. Управляющая команда определяет, как этот ресурс используется для торможения. Наличие ресурса и правильность его применения — разные свойства системы.

Представим условный автопоезд, у которого запас воздуха не вызывает замечаний, но появилась индикация ограничения электронной функции. Противоречия в этом нет: сведения о запасе относятся к пневматической энергии, сообщение — к другой стороне процесса. Фраза «воздух есть» отвечает только на часть вопроса.

Полезно различать запас воздуха и давление, создаваемое для конкретного действия. Запас означает возможность расходовать ресурс. Давление при торможении относится к его текущему использованию. Даже эти две пневматические характеристики нельзя подменять друг другом, а тем более считать их полной оценкой электронной части.

Обратная ошибка возникает, когда любое сообщение EBS объясняют нехваткой воздуха. Тогда название системы превращают в описание одного ресурса, хотя событие может относиться к управлению или доступности функции. Общая модель допускает разные сочетания состояний. Именно поэтому благополучный показатель воздуха не отменяет предупреждение, а предупреждение не устанавливает пневматическую причину.

Давление ещё не описывает механическое торможение

В общей физической модели давление участвует в создании усилия, но давление и замедление — разные величины. Между ними находится механическое действие тормозов, а результат движения зависит также от взаимодействия колёс с дорогой. Это различие не означает, что у рассматриваемого автомобиля есть механический дефект.

Условно сравним две формулировки: «давление сформировано» и «требуемое торможение получено». Первая описывает промежуточный этап. Вторая относится к результату всей цепочки. Если использовать их как синонимы, исчезает смысл исполнительного и механического звеньев.

Есть и обратная подмена: ощущение замедления принимают за подтверждение правильной работы всех способов регулирования. Однако один заметный результат не раскрывает, как именно он был получен. Водитель может описать изменение поведения автомобиля, но субъективное ощущение не разделяет вклад пневматики, управления и механики.

Практическая польза этой модели — точный язык. «Запрос принят», «давление реализовано» и «механическое действие оценено» обозначают разные стороны торможения. Их связь важнее широкого утверждения «всё работает», потому что позволяет понять, какая часть процесса действительно обсуждается.

Цепь управления и функция — разные понятия

Руководство описывает две пневматические и одну электронную цепь управления. В состав системы входят ABS, ATC и ESP.

Число цепей не следует превращать в число независимых гарантий исправности. Цепь описывает путь управления, а функция — задачу, которую выполняет система. Поэтому наличие одного пути ещё не означает доступность всех задач, связанных с электронным регулированием.

Условный пример: в объяснении сервиса говорится, что пневматическое управление сохраняется. Это характеристика доступного способа передачи тормозного воздействия. Из неё не получается автоматический вывод о работе ABS, регулировании пробуксовки или поддержании устойчивости. Для этих возможностей важна не только передача команды, но и соответствующая организация управления.

Слово «контур» часто скрывает это различие. В одном разговоре им называют пневматическую часть, в другом — электронный путь, в третьем — предполагаемую область неисправности. Лучше назвать функцию прямо: формирование давления, электронное регулирование или конкретная вспомогательная возможность. Тогда сохранение одной части не превращается незаметно в утверждение об исправности всего комплекса.

ABS: задача при торможении

В общей модели ABS противодействует блокировке колёс при торможении, используя сведения об их вращении. Здесь регулируется поведение колеса во время тормозного действия, а не наличие воздуха как такового.

Условная ситуация: тормозная команда поступила, давление возникло, но электронное противодействие блокировке недоступно. Эти состояния логически совместимы. Формирование тормозного усилия и его регулирование при угрозе блокировки являются разными задачами. Сохранение первого не восстанавливает второе автоматически.

Поэтому сообщение EBS нельзя без дополнительных данных переименовать в «неисправность блока ABS». ABS — название функции; предполагаемый блок — физический компонент. Между ними нет однозначного соответствия, которое можно установить по одной лампе.

Полезно также отделять задачу ABS от общего желания «лучше тормозить». В общей физике колеса, дороги и тормозного усилия есть несколько взаимодействий. ABS относится к определённому состоянию колеса при торможении. Оно не становится универсальным объяснением устойчивости автопоезда или пробуксовки при тяге только потому, что все эти явления связаны с движением.

ATC, ESP и устойчивость автопоезда

ATC относится к противодействию пробуксовке при тяге. Отличие от ABS начинается с режима: в одном случае рассматривается передача тягового действия, в другом — торможение. Использование сведений о колёсах не делает эти задачи одинаковыми.

Представим два условных эпизода без проведения каких-либо испытаний. В первом обсуждается пробуксовка при передаче тяги, во втором — склонность колеса к блокировке при торможении. Название общей электронной системы может совпадать, но смысл регулирования различен. Поэтому описание одного эпизода не характеризует вторую функцию.

ESP относится к устойчивости. Здесь предметом становится поведение автомобиля в целом, а не только отдельного колеса. Это ещё один уровень задачи: вращение колеса и устойчивое движение транспортного средства связаны, но не совпадают.

При этом устойчивость как физическое свойство шире названия ESP. Она зависит от взаимодействия автомобиля с дорогой; электронная функция участвует в управлении этим поведением, но не отменяет физических ограничений. В общей модели доступность функции не означает безусловную устойчивость, а сохранённое рабочее торможение не раскрывает состояние ESP.

Питание, данные и исполнение команды

Электронному управлению нужны условия работы, информация и возможность реализовать действие. Питание относится к первому, измерительные сигналы — ко второму, исполнительное управление — к третьему. Запас воздуха находится в этой картине отдельно как пневматический ресурс.

Это различие можно увидеть на условном примере. Если обсуждается сигнал вращения, речь идёт об информации для регулирования. Если рассматривается питание, предметом становятся условия работы электроники. Если обсуждается реализация команды, внимание относится к следующему звену. Одинаковое сообщение на панели не делает эти направления одним дефектом.

Контакт тоже имеет смысл только в связи с конкретной ролью соединения. Слова «плохой контакт» без такой связи ничего не объясняют: они не показывают, затронуты ли условия питания, передача данных или исполнительная часть.

Эта карта предназначена для понимания профессионального анализа. Она не является последовательностью самостоятельных вмешательств. Её польза в том, что разные причины могут ограничивать разные возможности, даже когда владелец видит одно общее название EBS. Подмена всей карты одним предполагаемым модулем теряет эти различия.

Условный случай после нарушения питания

Предположим, сообщение заметили после события, связанного с нарушением питания. В этом примере важно разделить начало события, момент обнаружения и сохраняющееся состояние.

Нарушение могло повлиять на условия работы электроники. Но последовательность «сначала питание, потом сообщение» ещё не объясняет, почему ограничение присутствует сейчас. Возможно, обстоятельство остаётся актуальным; возможно, водитель впервые обратил внимание на индикацию именно после известного события. Эти версии описывают разные механизмы.

Отдельный вопрос — принадлежность ограничения. Даже если несколько функций имеют общие условия работы, нельзя считать каждое сообщение отдельным повреждённым компонентом. Одна общая причина и несколько независимых причин требуют разных объяснений, а количество обозначений на экране само по себе их не различает.

Практический смысл примера состоит в выборе предмета ремонта. Замена компонента имеет значение, когда она устраняет определённую причину. Если исходное обстоятельство относится к условиям работы, покупка блока только по названию ошибки не отвечает на вопрос о механизме события. Так временная связь помогает направить анализ, но не назначает деталь.

Тягач и полуприцеп: место отображения и принадлежность

Экран находится в кабине тягача, однако место отображения сообщения не равно принадлежности события. Это особенно важно после подключения полуприцепа: новое обстоятельство касается автопоезда, а не автоматически одной его части.

В условном сценарии водитель замечает сообщение сразу после подключения. Первое полезное различие — какое обозначение появилось. Второе — что изменилось в составе взаимодействующей системы. Эти вопросы дополняют друг друга: принадлежность сообщения определяет область наблюдения, а обстоятельство подключения задаёт контекст.

Нельзя сделать полуприцеп виновником только по последовательности событий. Нельзя и исключить его из обсуждения на том основании, что предупреждение видно на панели тягача. Оба вывода смешивают расположение экрана с причинной связью.

У этого примера есть отличие от случая питания. Там обсуждаются условия работы электроники. Здесь рассматриваются состояние частей автопоезда и их взаимодействие. Содержательное объяснение должно сохранять эту границу, не приписывая отдельным осям или неизвестным модулям свойства, которых исходное сообщение не раскрывает.

Что сохраняет пневматический резерв

Для определённого отказа электронного управления руководство описывает пневматический резерв со сниженной эффективностью и потерей электронных функций безопасности. Упоминание осторожного следования к сервису относится только к этому случаю.

Механизм резервирования следует понимать через разделение задач. Сохраняющийся путь управления может обеспечивать тормозное действие, но не воспроизводить весь набор электронного регулирования. Резервирование пути и сохранение функций — разные свойства.

Условно фраза «пневматическая команда передаётся» сообщает о способе управления. Фраза «электронные функции доступны» сообщает о другом уровне возможностей. Первое не содержит второго. Поэтому наличие резерва не возвращает автоматически привычное поведение системы и не служит аргументом в пользу быстрой езды.

Из архитектуры нельзя получить разрешение продолжать любую поездку при любой лампе EBS. Оценку конкретного состояния и допустимого способа перемещения выполняет квалифицированный сервис. При угрозе неисправного торможения необходимы безопасная остановка и эвакуация.

В этом различии заключается назначение резерва: он описывает ограниченную сохраняющуюся возможность, а не универсальное благополучие автомобиля. Слово «резерв» без указания потерянных функций оставляет технический смысл неполным.

Активная вспомогательная функция

В руководстве отдельно показано обозначение активной вспомогательной функции.

Сигнал участия режима и сигнал неисправности отвечают на разные вопросы. Первый сообщает, что функция участвует в работе. Второй сообщает о событии, которое требует оценки ограничения. Общая тема торможения не объединяет их в одну категорию.

Представим условное описание: «мигает символ вспомогательной системы». Оно передаёт поведение изображения, но ещё не раскрывает назначение обозначения. Мигание без самого символа и контекста режима нельзя превратить ни в диагноз, ни в универсальную расшифровку штатного вмешательства.

Если одновременно присутствует другое предупреждение, у него остаётся собственный смысл. Совпадение по времени может быть полезным обстоятельством, но не делает активную функцию причиной неисправности.

Практическая польза такого разделения — точнее понимать экран. Вместо общего пересказа «система ругается» можно различить участие вспомогательного режима и отдельное ограничение. Это особенно важно, когда разные обозначения относятся к одному процессу торможения, но описывают разные стороны его работы.

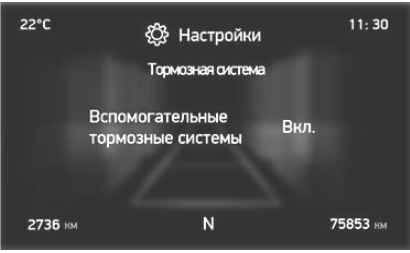

Brake Management и порядок использования тормозов

На отдельных исполнениях Brake Management сначала использует вспомогательное, затем рабочее торможение. Белый сигнал обозначает активный режим, оранжевое мигание — вмешательство. Применение при низком сцеплении не рекомендуется.

Здесь управление решает задачу сочетания способов торможения. Это отличается от задачи ABS: речь идёт о приоритете участия вспомогательных и рабочих тормозов, а не о противодействии блокировке колеса.

Условный пример: на автомобиле с подтверждённой опцией водитель замечает индикацию режима во время замедления. Её смысл связан с участием функции в организации торможения. Само появление обозначения не превращает это событие в неисправность EBS. При этом отдельное предупреждение нельзя объяснять одним лишь присутствием режима.

Полезно различать запрос водителя и способ его реализации. В общей модели один запрос на замедление может организовываться с участием разных тормозных средств. Поэтому изменение участия вспомогательного торможения не обязательно означает изменение назначения педали или потерю рабочего тормоза.

Опция не предполагается по одному названию модели. Описанный порядок и его индикация применяются к исполнению, на котором наличие функции установлено.

Что означает восстановление после ремонта

Результат ремонта имеет два уровня: устранение причины и восстановление затронутых возможностей. Исчезновение сообщения относится к экрану; возвращение функции — к работе системы. Эти результаты связаны, но не являются синонимами.

Условный пример: после устранения выявленного нарушения питания индикация исчезла. Это важное наблюдение, однако содержание результата зависит от того, какие возможности были ограничены и какие затем оценены. Если обсуждалась электронная функция, вывод должен относиться и к ней, а не только к отсутствию символа.

После ремонта причину и доступные функции проверяют по применимой процедуре изготовителя. Подробности такой проверки определяются оборудованием и характером работы; общая статья не заменяет эту процедуру.

Для владельца полезен конкретный итог: какое звено восстановлено и какое ограничение устранено. Тогда название EBS остаётся названием системы, а ремонт получает понятный технический смысл. Восстановленный путь управления, доступное регулирование и полученный тормозной результат можно связать между собой, не сводя весь комплекс к одной лампе.

Смежные материалы: КамАЗ 54901: команды и переключение КПП, Отдельный разбор EBS Actros MP4 — другая модель.

Частые вопросы

Нормальный запас воздуха исключает ошибку EBS?

Нет. Запас воздуха характеризует ресурс, а электронное управление определяет его использование и доступность функций.

Можно ли по лампе EBS решить, что разрешено ехать на резерве?

Нет. Индикация сама по себе не определяет допустимый способ перемещения.

ABS, ATC и ESP выполняют одну задачу?

Нет. ABS относится к блокировке при торможении, ATC — к пробуксовке при тяге, ESP — к устойчивости.

Исчезновение предупреждения означает завершённый ремонт?

Само по себе — нет. Результат включает устранение причины и оценку затронутых функций.

Источники

• Руководство по эксплуатации КамАЗ 54901/54902, изв. РЭ.00862. Страницы PDF 40, 41, 373, 374; печатные страницы 4-17, 4-18, 4-350, 4-351. На первой PDF-странице указано © ПАО «КАМАЗ», 2024; точная дата издания не приведена.
• Knorr-Bremse: Electronic Braking Control. Общий принцип электронного регулирования пневматического торможения; источник не устанавливает состав электроники конкретного К5.
