КамАЗ 5490: педаль сцепления и неполное выключение

Педаль нажата, но передача включается с затруднением. Чтобы понять такую жалобу, нужно разделить движение ноги, передачу воздействия через привод, размыкание сцепления и работу управления коробкой. События происходят последовательно, поэтому водитель воспринимает их как одно действие. Однако сопротивление в конце этой цепочки может возникать по разным причинам.

Разбор относится к КамАЗ 5490 с механической КПП и педалью. Руководство охватывает исполнения S5/T5 из списка портала, но не устанавливает применимость ко всем NEO и к 54901. Обозначение S5 само по себе не определяет конкретную КПП или ПГУ. АМТ без педали находится вне темы. Ниже общая физика объясняет функции узлов, а условные ситуации показывают логику их разграничения; это не диагноз отдельного автомобиля.

Для работы с данными парка, документами, контактами и согласованиями используйте GruzHub.

Три жалобы, которые нельзя объединять

Неполное выключение означает, что сцепление недостаточно разрывает связь между двигателем и коробкой. Водитель дал команду на размыкание, но нежелательное воздействие через сцепление сохраняется. Выражение «сцепление ведёт» описывает этот результат. Оно не объясняет, потерялось ли перемещение в приводе или механические детали не смогли занять положение, необходимое для выключения.

Пробуксовка относится к другой функции: сцепление должно передавать крутящий момент, но передаёт его недостаточно. Здесь проблема возникает при требуемой связи, а при неполном выключении — при требуемом разрыве связи. Поэтому рассуждение «плохо переключается, значит, изношен диск» пропускает главный вопрос: какая именно функция нарушена. Одна группа деталей участвует в обоих процессах, но это не делает причины одинаковыми.

Тяжёлый рычаг характеризует управление коробкой. Представим два условных описания: «педаль изменилась, затем стало трудно переключать» и «педаль прежняя, усилие на рычаге выросло». Они задают разные направления анализа. Первое обращает внимание на передачу воздействия к сцеплению, второе оставляет открытыми и размыкание, и собственное сопротивление управления. Совпадение жалоб по времени ещё не объединяет их механизмы.

От движения педали до размыкания

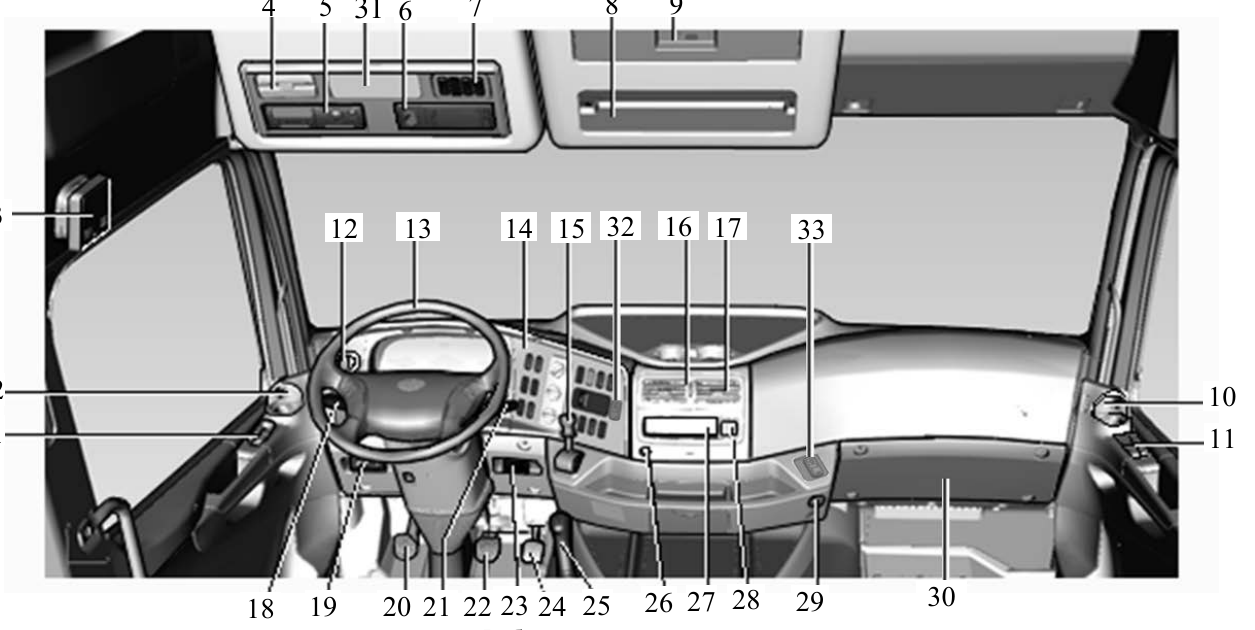

В руководстве педаль сцепления обозначена номером 20, механический рычаг — 25, управление АМТ — 21. Раздельные органы управления помогают увидеть раздельные задачи: педаль запускает выключение сцепления, рычаг управляет выбором передачи. Движение одного органа не заменяет работу другого.

Общая функциональная последовательность такова: педаль воздействует на главный цилиндр, гидропривод передаёт воздействие дальше, рабочая часть привода перемещает выжимной механизм, а тот обеспечивает размыкание сцепления. Здесь важны два связанных результата — усилие и перемещение. Механизму недостаточно получить нагрузку, если он не достигает положения, необходимого для выключения. Сам ход педали также не равен ходу последнего звена.

Эту цепочку удобно представить как последовательную передачу движения. Если первое звено прошло свой путь, а часть воздействия потерялась до следующего, конечное перемещение окажется недостаточным. Если передача движения состоялась, но в механической части осталось препятствие, увеличение входного усилия не объясняет и не устраняет само препятствие.

Конкретное устройство рабочих элементов определяют по установленному исполнению. Дополнительный усилитель, если он предусмотрен документацией машины, включают в эту же функциональную цепочку. Для понимания жалобы важна его роль между входом и выходом, а не предположительный индекс. Нельзя по общему названию тягача назначать ему устройство, описанное для другой конструкции.

Почему воздух меняет полезное перемещение

В общей гидравлической модели жидкость передаёт усилие, а воздух заметно сжимается. Поэтому перемещение, которое должно передаваться рабочей части привода, при наличии воздуха частично расходуется на изменение объёма воздушного включения. Педаль движется, но соответствующее движение механизма выключения может оказаться меньше. Это объясняет возможную связь мягкого ощущения с неполным выключением, не превращая мягкость в готовый диагноз.

Для наглядности представим условную передачу движения через две среды. В первом случае входное перемещение преимущественно вызывает движение выхода. Во втором между ними появляется сжимаемый участок: сначала изменяется его состояние, и только оставшаяся часть воздействия достигает выхода. Водитель ощущает процесс на входе, тогда как сцепление реагирует на результат в конце цепочки.

Из этого следует полезное различие между большим ходом ноги и достаточным полезным ходом. Педаль может перемещаться заметно, но часть этого движения не выполнять нужную работу. Обратная сторона той же модели: привычное сопротивление само по себе ничего не сообщает о положении механизма выключения. Ощущение зависит от всей цепочки, а размыкание — от её конечного действия. Удаление воздуха имеет смысл при установленной связи с нарушением; общая физика не задаёт процедуру такой работы.

Утечка: куда исчезает передаваемый ход

При утечке нарушается удержание жидкости в работающей гидравлической системе. В общей модели часть воздействия расходуется на её уход вместо предусмотренного перемещения рабочего элемента. Возникает потеря передаваемого хода: движение на входе есть, но до механизма выключения доходит недостаточный результат. Это другой механизм, чем сжатие воздуха, хотя ощущения водителя могут быть похожими.

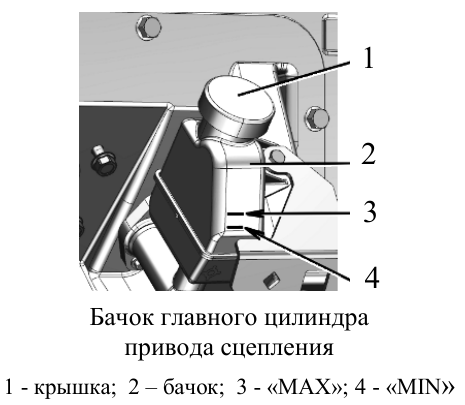

Бачок главного цилиндра расположен под передней облицовкой; на рисунке обозначены границы MIN и MAX. Уровень показывает запас жидкости в резервуаре. Он не показывает, какое перемещение получает механизм выключения, и не гарантирует герметичность всей системы. Жидкость токсична, а её спецификацию сверяют по документации установленного исполнения.

Представим бачок как запас для системы, а привод — как путь передачи воздействия. Наличие запаса не исключает нарушения на этом пути. Поэтому заполненный бачок и недостаточное выключение могут существовать одновременно. Снижение уровня, в свою очередь, описывает изменение количества, но без прежнего наблюдения нельзя определить, насколько быстро оно произошло.

Долив меняет количество жидкости. Устранение утечки меняет способность системы сохранять её и передавать воздействие. Эти действия имеют разные результаты. Если восстановить только уровень, путь потери останется, а полезное перемещение может снова оказаться недостаточным. Прокачка также не устраняет причину утечки сама по себе.

Что именно чувствует водитель

Мягкая педаль описывает сниженное сопротивление нажатию. Провалившаяся — движение без ожидаемой опоры. Жёсткая — повышенное сопротивление. Невозвращающаяся — нарушение обратного движения. Эти описания относятся к разным сторонам работы, поэтому полезнее сохранить точное наблюдение, чем заменить всё выражением «неисправна педаль».

Жёсткость особенно легко принять за достаточное воздействие: раз нога прикладывает большое усилие, кажется, что механизм обязательно переместился. Но нагрузка может возникать там, где движение затруднено. В условной механической цепочке упор раньше нужного положения создаёт сопротивление, хотя конечное звено ещё не выполнило свою задачу. Ощущаемая сила и достигнутое положение здесь расходятся.

Невозврат добавляет отдельную координату — направление движения. Условный привод может передать воздействие при нажатии, но не восстановить исходное состояние после снятия нагрузки. Поэтому описание «выжимается, но остаётся внизу» содержит больше информации, чем «педаль плохая». Для сервиса существенно, изменились ли сопротивление, доступный ход или возврат. Это позволяет обсуждать конкретную функцию, не назначая одну и ту же операцию всем вариантам поведения.

Почему обычная педаль не исключает механическую проблему

Выжимной механизм должен создать условия для размыкания, но этим процесс не исчерпывается. Механические детали сцепления должны иметь возможность выполнить необходимое относительное перемещение. Для диска существенна подвижность: если нужное перемещение затруднено, воздействие привода и фактическое освобождение сцепления могут разойтись.

Общие материалы ZF относят к направлениям анализа неполного выключения привод, затруднение подвижности, опорный подшипник, монтаж, деформацию и повреждение диска. Это разные способы нарушения функции. Перечень не означает, что любой из них обнаружен на рассматриваемом автомобиле, и не позволяет выбирать заменяемую деталь по одному ощущению педали.

Полезно различать создание возможности для движения и само движение. Условно механизм выключения выполнил предусмотренное действие, однако диск не получил необходимой свободы перемещения. В таком случае дальнейший поиск только в гидравлике не объяснит оставшуюся связь. Если же действие механизма недостаточно, обсуждать механическую подвижность как единственную причину преждевременно.

Здесь проходит основная развилка: доходит ли предусмотренное воздействие до механизма или оно доходит, но размыканию мешает состояние механической части. Для первого направления важна передача хода, для второго — возможность деталей занять нужное положение. Одинаковая внешняя жалоба скрывает два разных процесса.

Управление коробкой имеет собственное сопротивление

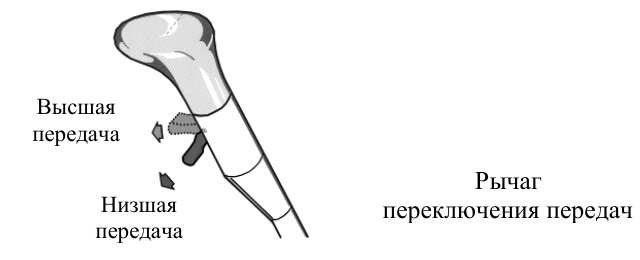

Руководство указывает, что в тросовых исполнениях воздушный сервошифт снижает усилие на рычаге и требует рабочего давления. Он помогает управлять коробкой. Его функцию нельзя переносить на привод сцепления или считать описанием ПГУ: помощь при выборе передачи и воздействие для размыкания относятся к разным задачам.

В общем функциональном представлении усилие руки складывается с действием предусмотренной помощи управления. Если эта помощь отсутствует, рычаг может потребовать большего усилия даже без изменения ощущения педали. Это объясняет, почему жалоба «стало тяжело переключать» не всегда начинается в сцеплении. Наличие соответствующего сервошифта сначала соотносят с исполнением машины.

При этом собственное сопротивление управления не исключает неполного выключения. Условно один процесс затрудняет движение рычага, а другой оставляет нежелательную связь через сцепление. Устранение первого даст заметное облегчение, но второй способен сохраниться. Поэтому понятие «переключение улучшилось» шире, чем результат ремонта отдельного узла.

Переключение механической КПП предполагает выключенное сцепление; чрезмерное силовое воздействие на рычаг недопустимо. Сила руки не служит способом разделения этих причин. Для разграничения нужны сведения о работе двух функций, а не попытка преодолеть сопротивление управления любой ценой.

CAN сообщает о команде, а не о размыкании

Состояние педали может отображаться через данные CAN. Такое сообщение относится к распознанному положению органа управления. Между ним и сцеплением остаётся физическая цепочка передачи воздействия. Поэтому запись «педаль нажата» совместима как с нормальным выключением, так и с недостаточным конечным перемещением.

Это различие удобно представить через сообщение о начале действия. Оно отвечает на вопрос, поступила ли команда, но не описывает весь процесс её выполнения. Если водитель нажал педаль, информационная система может правильно отразить этот факт, хотя в приводе потерялась часть полезного хода. Противоречия между данными и механическим состоянием здесь нет.

Также возможно отдельное несоответствие отображаемого состояния действию педали. Тогда предметом разбора становится регистрация команды. Из такого несоответствия нельзя сразу вывести состояние диска. Электронный сигнал полезен именно в своей роли: он добавляет информацию о входе, не заменяя сведения о выходе.

Условная ситуация: мягкая педаль и уменьшившийся запас жидкости

Представим, что водитель описал мягкую педаль, а сравнение с прежней записью показало снижение уровня в бачке. Эти наблюдения связаны с разными величинами: сопротивлением нажатию и количеством жидкости. Их сочетание делает гидравлическую передачу воздействия существенной для разбора, но ещё не показывает, какая часть движения теряется.

В такой ситуации можно рассмотреть две самостоятельные связи. Первая — обнаруженная утечка объясняет уменьшение запаса. Вторая — состояние привода объясняет недостаточное перемещение механизма выключения. Если обе связи сходятся в одном нарушении, получается последовательный механизм жалобы: жидкость теряется, полезный ход уменьшается, размыкание становится недостаточным. Наличие воздуха может добавлять сжимаемый участок, но мягкое ощущение само по себе этого не устанавливает.

Возможен и иной условный результат: причина снижения уровня найдена, а предусмотренное воздействие привода оказалось достаточным. Тогда утечка остаётся самостоятельной проблемой, но ею нельзя объяснить всё затруднение. После работ результат оценивают по устранению потери жидкости, восстановлению передачи воздействия и работе выключения в сервисных условиях. Полный бачок характеризует только запас; привычная педаль — только ощущение. Оба наблюдения полезны, но ни одно не охватывает всю цепочку.

Условная ситуация: педаль обычная, выключение неполное

Теперь представим другую картину: водитель не заметил изменений педали, однако сервис установил неполное выключение. Привычное ощущение здесь не спорит с результатом. Оно означает лишь, что на входе цепочки водитель не почувствовал заметного отличия. Разница могла возникнуть дальше, где движение оценивается уже механическими условиями.

Условно сервис установил, что привод передаёт предусмотренное для исполнения воздействие, но обнаружил затруднённую подвижность диска. Тогда механизм жалобы связывают с невозможностью необходимого перемещения после действия выжимного механизма. Работы с гидравликой не устранят такое препятствие только потому, что тоже относятся к сцеплению. Направление вмешательства определяется местом нарушения функции.

Если вместо этого выяснится, что полезного хода недостаточно, исходная картина изменится: обычная педаль сопровождала потерю движения в приводе. Внешнее ощущение осталось тем же, но объяснение стало другим. Именно поэтому прежняя привычка водителя не заменяет оценку конечного действия.

После устранения найденного нарушения важен результат размыкания, а не только отсутствие изменений педали. В этом примере она могла ощущаться обычной и до работ, и после них. Такой признак плохо различает два состояния, тогда как восстановленная функция различает их непосредственно.

Условная ситуация: тяжёлый рычаг из-за сервошифта

В третьем примере у машины подтверждено тросовое управление с воздушным сервошифтом. Педаль ощущается привычно, выключение сцепления оценено отдельно и признано достаточным, а предусмотренная помощь управления не работает из-за отсутствия рабочего давления. Тогда повышенное усилие рычага имеет объяснение в собственной цепочке управления коробкой.

В этой модели водитель компенсирует рукой отсутствующую помощь. Замена диска не возвращает функцию сервошифта: она относится к другому пути передачи воздействия. Так же и сведения о воздушном питании управления не описывают автоматически состояние усилителя сцепления. Общая среда или соседство узлов не объединяют их назначения.

После восстановления предусмотренной помощи оценивают работу управления. Облегчение рычага соответствует устранённому нарушению, а состояние сцепления соотносят с его отдельной оценкой. Если неполное выключение тоже было установлено, оно остаётся второй задачей. Пример показывает причинную связь, а не подтверждённый ремонт конкретного КамАЗ и не способ самостоятельной проверки. Создавать условия с затруднённым управлением или увеличивать усилие на рычаге ради воспроизведения этой картины не требуется.

Что меняется, если жалоба появилась после обслуживания

История работ помогает понять, какие звенья затрагивались. После вмешательства в гидравлическую часть содержателен вопрос о сохранении передачи воздействия. После работ с деталями сцепления добавляется вопрос о монтаже и механической подвижности. Это различие позволяет использовать историю обслуживания как технический контекст, а не как готовое объяснение.

Представим, что после замены деталей педаль осталась привычной, но выключение стало неполным. Название новой детали ничего не говорит о свободе необходимого перемещения в собранном узле. Аналогично сам факт работ с приводом не показывает, достаточен ли его полезный ход. Важно рассмотреть функцию затронутого звена в общей цепочке.

Повторное вмешательство поэтому должно иметь конкретную цель. Если обнаружена потеря передаваемого движения, устраняют её механизм. Если движение передаётся, но размыканию мешает механическое состояние, предмет работ другой. Повторение прежней операции без этого различия способно снова изменить детали, сохранив исходное нарушение.

Близость дат помогает выбрать направление внимания, но причинную связь определяет техническое изменение. Такой подход одновременно сохраняет значение истории обслуживания и не сводит разбор к обсуждению ответственности вместо работы узлов.

Как действовать при предупреждении или явном нарушении

При предупреждении, связанном с работой сцепления или управления, либо при явном нарушении их функции следует безопасно остановить автомобиль и обратиться к сервису, передав точное сообщение и уже замеченные симптомы. Для уточнения жалобы не нужны самостоятельные переключения с риском движения, силовое воздействие на рычаг, обходы пневматической системы, регулировки или диагностические поездки.

В техническом обсуждении полезно сохранить последовательность: что происходило с педалью, какое воздействие передавалось, что мешало размыканию и как работало управление коробкой. Это четыре разных вопроса к одной водительской жалобе. Их разграничение даёт содержательный результат ремонта: восстановлен запас жидкости, устранена потеря хода, возвращена механическая подвижность или восстановлена помощь управления. Каждое изменение объясняет свою часть процесса; окончательный результат связывают с той функцией, нарушение которой действительно вызвало затруднение.

Смежные материалы: Запуск КамАЗ 5490 с OM457, Тросовое управление КПП: отдельное исполнение Renault.

Частые вопросы

Привычная педаль означает, что сцепление полностью выключается?

Нет. Ощущение относится к входу цепочки. Полезное перемещение и механическое размыкание могут быть недостаточными при обычном сопротивлении педали.

Почему заполненный бачок не исключает проблему гидропривода?

Уровень показывает запас жидкости, а не герметичность системы и не переданный ход. Эти характеристики оценивают раздельно.

Неполное выключение и пробуксовка — одно нарушение?

Нет. При неполном выключении сохраняется нежелательная связь, при пробуксовке недостаточна требуемая передача момента.

Может ли тяжёлый рычаг быть связан с сервошифтом?

Да, в применимом исполнении нарушение предусмотренной помощи управления способно увеличить усилие рычага. Это отдельная функция, отличная от выключения сцепления.
