Ошибка ABS грузовика: датчик скорости, проводка и модулятор

Ошибка ABS на грузовике не означает, что сломан именно датчик скорости. Причину ищут в формировании сигнала колеса, проводке, питании контроллера и управлении пневматическим клапаном. Предупреждение на панели не различает эти неисправности. Чтобы выбрать проверку, специалист сначала определяет установленную систему и сопоставляет её ошибки с текущими данными.

Предупреждение ABS: случай без готового диагноза

Повод для разбора — обращение с предупреждением ABS на Mercedes-Benz Axor 1835, 2007 года. Модель подтверждена документом; установленная система, коды ошибок, причина предупреждения и результат ремонта неизвестны. Ниже WABCO служит учебным примером устройства пневматической ABS грузовиков, а не описанием комплектации этого автомобиля.

Для механика транспортной компании принципиальна разница между наблюдением и диагнозом. «Горит ABS» — наблюдение водителя. «Контроллер не получает ожидаемый сигнал определённого колеса» — направление проверки, если его подтверждают диагностические данные. «Повреждён конкретный участок кабеля» — вывод, которому нужны результаты обследования этого участка.

Эти формулировки нельзя подменять друг другом. Если сразу записать в заказ замену датчика, дальнейшая работа начнётся с непроверенного предположения. Исправный новый датчик не устранит обрыв между его разъёмом и блоком. Аналогично замена кабеля не исправит механическую проблему задающего элемента.

Полезно восстановить обстоятельства предупреждения: его заметили при включении питания или во время движения, сохранялось ли оно постоянно. Отдельный вопрос — сопровождалось ли оно другими сообщениями. Ответы помогают сопоставить жалобу с результатами диагностики, но сами по себе не выбирают виновную деталь.

Название системы на панели не называет сломанный компонент. Поэтому исходное описание лучше сохранять без преждевременного уточнения «неисправен датчик». Такое уточнение должно появиться после проверки, вместе с объяснением, на чём основан вывод.

Допустимость дальнейшего движения оценивает профильный специалист. Нельзя выводить безопасность автомобиля из того, что водитель пока не заметил изменений торможения. Самостоятельно воспроизводить неисправность экстренным торможением не нужно: условия проверки определяет сервис.

Как работают датчик, контроллер и клапан на примере WABCO

В рассматриваемой конструкции датчики передают контроллеру сведения о вращении колёс. Контроллер обрабатывает сигналы и управляет электромагнитными модуляторами. Датчик относится к измерительной части, клапан — к исполнительной. Корректные сведения о колесе ещё не подтверждают работу клапана, а исправный клапан не компенсирует потерю входного сигнала.

Основа объяснения — руководство WABCO MM28, Version 2, выпуск 04.2022, для ABS с контроллерами C version. На странице 9 перечислены конфигурации для грузовиков, тягачей и автобусов. Они отличаются количеством датчиков и модуляторов. На страницах 10–12 описаны электронный блок, компоненты у колеса и соединяющие их кабели. Эти разделы доступны в руководстве WABCO MM28.

У колеса датчик работает вместе с зубчатым кольцом. Кольцо задаёт механическую последовательность, которую датчик преобразует в электрический сигнал. Через кабель сигнал поступает в контроллер. Выходные цепи блока связывают электронное управление с пневматическими клапанами.

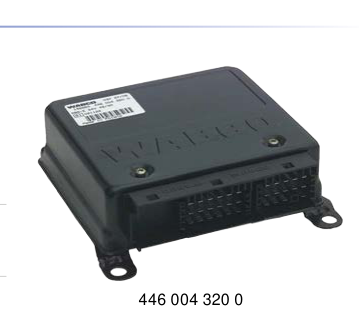

На иллюстрации видны корпус блока и его электрические разъёмы. Они помогают представить место контроллера между измерительными и исполнительными цепями. По форме корпуса нельзя определить, подойдёт ли блок конкретной машине. В каталоге на странице 372 отдельно указано, что изображения не предназначены для идентификации изделия по внешнему виду.

Все три иллюстрации ниже и выше взяты из каталога компонентов WABCO. Они показывают разные части ABS, а не детали одного подобранного комплекта. Обозначения и параметры на изображениях относятся к показанным изделиям. Из этих рисунков нельзя выводить комплектацию автомобиля, взаимозаменяемость деталей или применимость процедур MM28.

Практическая задача диагностики — установить, какой участок общей цепочки работает неправильно. Это не универсальное требование начинать любую проверку с датчика. Конкретную последовательность задают установленная система, диагностические данные и её руководство.

Нет сигнала колеса и неправильный сигнал — разные задачи

Отсутствующий сигнал и сигнал с неправдоподобным поведением требуют разных проверок. В первом случае специалист выясняет, формируется ли сигнал и доходит ли до контроллера. Во втором — почему полученные сведения не соответствуют ожидаемому вращению колеса. Само упоминание колеса в ошибке ещё не доказывает поломку датчика.

При отсутствии данных проверка охватывает чувствительный элемент и путь до блока. Если разъём разъединён или провод повреждён, контроллер может не получить сведения даже от исправного датчика. Его покупка до локализации неисправности оставляет этот вопрос без ответа.

Если сигнал присутствует, внимание требуется также механической части: зубчатому кольцу и взаимному положению элементов. Повреждение задающей поверхности или неподходящий зазор — гипотезы для проверки по руководству установленной системы. Универсального значения зазора для любого грузовика из такого объяснения не следует.

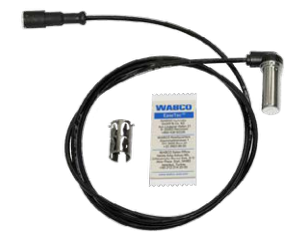

Изображение помогает увидеть, почему слово «датчик» может скрывать несколько разных предметов проверки. Есть сам чувствительный элемент, его крепление, кабель и разъём. Дальше начинается соединение с остальной проводкой машины. Замена комплекта охватывает только входящие в него части, а не всю цепь до контроллера.

При сопоставлении диагностических данных важно описать характер расхождения. Полное отсутствие сведений, эпизодическое исчезновение и несогласованное изменение показаний — разные наблюдения. Мастер связывает каждое с условиями проверки. Общая запись «ошибка датчика» теряет эти различия и затрудняет повторное обследование.

После работ возле колеса также нельзя считать любое предупреждение доказательством неправильной установки. Последовательность событий помогает выбрать место осмотра, но причинную связь подтверждает проверка. Недавний ремонт — обстоятельство для анализа, а не готовый диагноз.

Проводка и разъёмы между датчиком и блоком

Проводка ABS — часть измерительной цепи. В MM28 на странице 12 отдельно показаны жгуты, удлинители датчиков и кабели модуляторов. Следовательно, проверка одного датчика не охватывает автоматически весь путь сигнала. Специалисту нужно понимать, какой участок он обследовал и какие соединения остались за пределами проверки.

Для этого требуется схема установленной системы. По ней мастер соотносит физическое колесо, разъёмы и обозначение диагностического канала. Без такого сопоставления можно обследовать исправную ветвь, пока сообщение относится к другой. Запись «поменяли датчик» без положения колеса и результата контроля не позволяет восстановить эту связь.

Далее оценивают состояние доступных соединений и кабеля. Повреждение оболочки, натяжение или следы вмешательства дают направление поиска. Однако внешний осмотр не заменяет электрическую проверку. Аккуратный снаружи разъём ещё не доказывает исправность контакта внутри.

Наблюдение	Что нужно выяснить	Какой вывод пока преждевременен
Нет данных одного колеса	Формируется ли сигнал и доходит ли он до блока	Неисправен именно датчик
Сигнал появляется и пропадает	При каких условиях возникает сбой и какой участок с ним связан	Причина обязательно в разъёме
Видно повреждение кабеля	Затронута ли электрическая цепь и как восстановить участок	Найдены все причины предупреждения
После замены датчика жалоба сохранилась	Совпадают ли исходный и текущий сбои	Новый датчик неисправен
В памяти остался код	Активна ли неисправность сейчас	Повреждённый участок всё ещё не работает

Результат проверки следует привязывать к её границам. Например, подтверждение исправности самого датчика не отвечает на вопрос о состоянии удлинителя. А обследование соединения возле колеса не описывает весь жгут до контроллера. Поэтому в заключении полезно назвать проверенный участок, а не только инструмент или заменённую деталь.

Смысл такой работы — локализовать дефект. Наблюдение «пошевелили провод — лампа погасла» может помочь поиску, но не завершает его. Оно ещё не объясняет, что происходило в соединении и сохранился ли результат после восстановления цепи. Нужны установленная причина и контроль предусмотренным способом.

Что проверяют в питании и управлении модулятором

Питание контроллера и управление модулятором — разные части системы. Блоку нужны предусмотренные схемой электрические условия работы. Модулятору — исправная цепь управления и работоспособная пневматическая часть. Проверка только датчика колеса не отвечает ни на один из этих вопросов.

В MM28 на странице 12 цепи питания, массы и связи описаны отдельно от соединений датчиков и клапанов. Такое разделение помогает понять, почему отсутствие ожидаемых данных нельзя сразу объяснять поломкой электронного блока. Между устройствами есть соединения, каждое из которых имеет своё назначение.

Проверку питания и массы проводят по документации конкретного исполнения. В заключении важно указать, что именно проверили и при каких условиях. Формулировка «блок выходит на связь» описывает диагностическое соединение. Она не сообщает, выполнены ли остальные проверки электрических цепей, предусмотренные руководством.

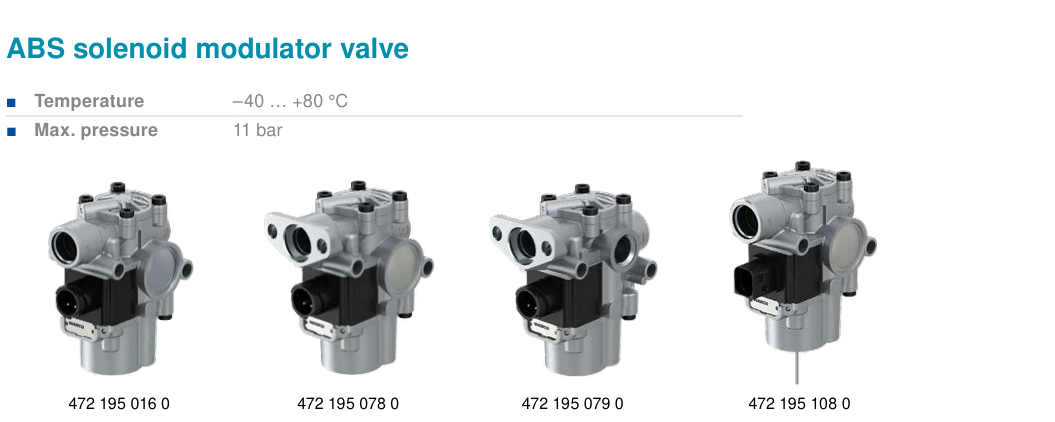

В работе модулятора разделяют электрическую команду и действие пневматического узла. Сообщение об электрической неисправности направляет внимание на соответствующую цепь. Оно не тождественно заключению о механическом состоянии клапана. Исправность электрического участка также не описывает работу исполнительного узла целиком.

В отличие от датчика, этот узел участвует в изменении давления воздуха при работе ABS. Руководство описывает его назначение на страницах 11–12. Поэтому вопрос «получает ли контроллер сигнал колеса» и вопрос «выполняет ли клапан команду» требуют отдельных ответов.

Порядок исполнительных тестов, условия проведения и критерии результата берут из руководства установленной системы. Сам по себе звук срабатывания не описывает работу клапана целиком. Важно, какую функцию проверяли и чем подтвердили её выполнение.

Работы с тормозами и пневматикой выполняет профильный специалист. Отключение ABS, заглушённые трубки или вмешательство в управление клапанами не заменяют диагностику. Они не дают основания считать исходную неисправность устранённой. Возможности стационарного обслуживания описаны на странице услуги грузового СТО; способ доставки машины согласуют отдельно.

Почему автомобиль и прицеп требуют раздельной проверки

Предупреждение ABS на автопоезде сначала нужно связать с конкретной системой: автомобилем или прицепом. Одинаковая аббревиатура не указывает автоматически на один блок и одинаковые компоненты. Существенны источник сообщения, установленное оборудование и данные именно проверяемой системы.

Первый вопрос — что показывает автомобиль и к какому объекту относится сообщение. Второй — с каким контроллером установлена диагностическая связь. Третий — какое колесо или исполнительный канал обозначен в документации этого контроллера. Без этих уточнений запись о неисправности остаётся неоднозначной.

Для проверки нужна документация соответствующей единицы техники. Рассматриваемое MM28 посвящено ABS грузовиков, тягачей и автобусов с C version ECU. Оно не даёт основания назначать процедуры для неизвестного оборудования полуприцепа. Совпадение производителя или назначения узла также не заменяет установление его исполнения.

Например, предупреждение могли заметить после сцепки с другим полуприцепом. Это возможное обстоятельство для поиска, а не доказательство поломки его датчика. Нужно разделить последовательность событий и подтверждённую причину. Объявлять тягач исправным только по совпадению жалобы со сменой прицепа тоже нельзя.

Есть и обратная ошибка: переносить заключение по автомобилю на весь автопоезд. Проверенный канал колеса тягача не описывает состояние электроники и исполнительных устройств прицепа. В итоговом заключении должны оставаться понятными границы диагностики.

Если предупреждение относится к EBS, его нельзя автоматически разбирать по руководству ABS. Отдельная тема рассмотрена в статье о предупреждении тормозной системы Scania R440. Её выводы также привязаны к описанной системе и не назначают процедуры для другой комплектации.

Как подтверждают результат ремонта ABS

Результат ремонта подтверждают восстановлением исходной функции по штатной процедуре установленной системы. Замена детали, стирание памяти и погасшая лампа — отдельные события. Проверка должна связать первоначальную жалобу, найденную причину, выполненное действие и контроль после него. Иначе остаётся неизвестным, что именно изменилось.

Сохранённый код сопоставляют с его статусом и текущими данными. В разделе диагностики MM28 различаются активная неисправность и сохранённое событие. Следовательно, наличие записи в памяти ещё не определяет текущее состояние участка. Это различие описано в MM28 на странице 17.

Перед очисткой памяти полезно зафиксировать исходные сведения. Иначе последующему специалисту придётся восстанавливать картину по пересказу. При повторном предупреждении особенно важно понимать, совпадают ли система, канал и характер неисправности. Одна и та же лампа не подтверждает повтор того же дефекта.

Логику подтверждения удобно разложить на последовательные вопросы:

1. Что было нарушено? Зафиксированы исходное сообщение и данные, на которых основано направление проверки.
2. Где нашли причину? Назван компонент или участок цепи и результат, подтверждающий вывод.
3. Что изменили? Описаны выполненные работы, включая восстановленные соединения или заменённые детали.
4. Что проверили после? Указаны штатная процедура и полученный результат для исходной функции.

Такое заключение позволяет отделить выполненную работу от предположения. «Заменён датчик» сообщает о действии. «После замены выполнен предусмотренный контроль соответствующего канала» описывает следующий этап. Без результата контроля нельзя понять, устранила ли замена исходную проблему.

Если жалоба возникала непостоянно, однократное отсутствие предупреждения требует отдельной оценки. Мастер учитывает условия проявления и возможности проверки. Отсутствие повтора в момент выдачи автомобиля не объясняет само по себе, что вызывало сбой.

Результат по ABS не превращается в заключение обо всей тормозной системе. Объём контроля должен соответствовать выполненной работе. Проверку в движении, если она предусмотрена документацией, организует специалист в допустимых условиях. Водителю не следует проверять ABS намеренной блокировкой колёс или экстренным торможением в обычном потоке.

История техники и согласования без повторного ввода

В GruzHub данные парка, документы техники, контакты и реквизиты сохраняются и подставляются в заявку. Симптомы, фото и видео, согласования и документы остаются в чате. Участники обращения могут сопоставить первоначальную жалобу с заключением специалиста, не восстанавливая историю по разрозненной переписке.

Для ABS полезно сохранить, к какой единице техники относилось предупреждение, какую систему проверяли и что подтвердил контроль после ремонта. Исходное описание водителя лучше оставить рядом с заключением мастера. Тогда наблюдение не подменяется позднейшим диагнозом.

Обследование цепи и замена подтверждённо неисправного компонента — разные действия для согласования с СТО. Их разделение помогает обсуждать объём работ без обещания, что заранее выбранная деталь устранит предупреждение. Подробнее об этом — в материале о согласовании ремонта грузовика с СТО.

Если появилась ошибка ABS, создайте заявку в GruzHub и согласуйте с профильным сервисом диагностику установленной системы.

Частые вопросы

Можно ли подобрать датчик по внешнему виду или каталожной картинке?

Внешнего сходства недостаточно. Каталог показывает компоненты и их назначение, но картинка не подтверждает совместимость изделия с автомобилем. На странице 372 WABCO отдельно предостерегает от идентификации по изображениям. Подбор требует определения установленной системы и проверки применимости по документации. Обозначение на справочном рисунке относится к показанной детали; переносить его в заказ запчастей без сопоставления нельзя.

Заменяет ли сообщение на панели полный диагностический отчёт?

Нет. Для вывода о причине нужны сведения, которых в формулировке «горит ABS» нет: обозначение системы, код, его статус и результаты проверки. Фотография панели сохраняет наблюдение водителя. Заключение специалиста объясняет, как исследовали это наблюдение и к какому выводу пришли. Эти материалы дополняют друг друга; одной аббревиатуры недостаточно для выбора детали.

Нужна ли замена всех датчиков, если ошибка повторяется?

Само повторение предупреждения не обосновывает замену комплекта. Сначала выясняют, относится ли оно к тому же каналу и той же причине. Возможна необходимость проверить участок, который раньше не обследовали, или пересмотреть первоначальную гипотезу. Решение о нескольких заменах требует подтверждений по соответствующим компонентам. Покупка новых датчиков не устраняет повреждение внешней проводки или неисправность другого узла.

Кто должен подтвердить возможность дальнейшего движения?

Профильный специалист после оценки конкретного автомобиля, предупреждений и состояния тормозной системы. Универсальное разрешение по одной лампе неприменимо. Если состояние нельзя оценить на месте, с сервисом согласуют способ дальнейшей проверки и перемещения техники. Отсутствие заметного изменения торможения не заменяет такого решения. Специально провоцировать срабатывание тормозных систем для сбора наблюдений не нужно.

Источники

• WABCO Maintenance Manual MM28, Version 2, 04.2022 — руководство для ABS с C version ECU грузовиков, тягачей и автобусов. Стр. 9: конфигурации; стр. 10: обработка сигналов и управление клапанами; стр. 11–12: датчик, кольцо, модулятор и кабельные соединения; стр. 17: различие активных и сохранённых неисправностей.
• WABCO Product Catalogue 815 010 170 3, 07.2020 — стр. 111: электронные блоки ABS; стр. 112: электромагнитные модуляторы; стр. 117: комплекты датчиков скорости колеса. На стр. 372 приведены выходные данные и ограничение идентификации изделий по изображениям.
