WABCO TEBS E: горит ABS прицепа и нет связи

Ошибка ABS прицепа и сообщение «нет связи с блоком» часто воспринимаются как два подтверждения одной поломки. На деле это разные наблюдения. Лампа относится к предупреждению водителя, а отсутствие связи — к попытке получить ответ через конкретное диагностическое подключение. Общая причина возможна, но сочетание симптомов ещё не доказывает неисправность модулятора.

Начните с сохранения обстоятельств: какой прицеп подключён, когда появилось предупреждение, чем пытались прочитать блок. В GruzHub уже хранятся данные парка, документы, контакты и согласования. Используйте их для обращения в сервис: специалисту нужен контекст конкретной техники. GruzHub не диагностирует неисправность автоматически, но помогает собрать сведения и согласовать дальнейшую работу без повторного пересказа.

Статья рассматривает только TEBS E версий E0–E7 по техническому руководству EN8150100933, редакция 2025-12. Исполнение определяют по маркировке и документации прицепа. Логику нельзя автоматически переносить на VCS, TEBS D, iEBS или Knorr. Три примера ниже условные: они объясняют ход рассуждения, а не описывают результаты ремонта.

Три подключения — три разные физические задачи

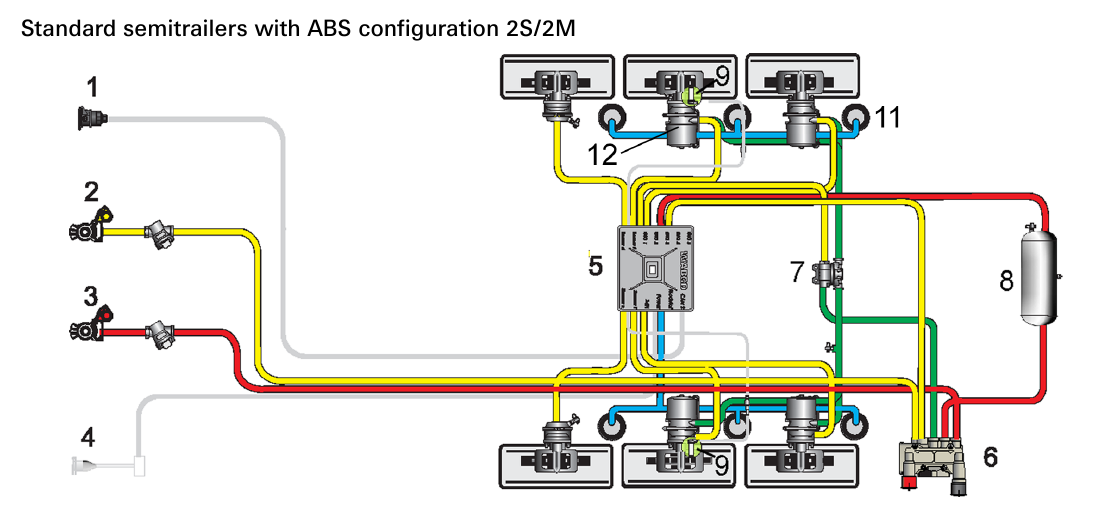

В показанном примере электрическое подключение обозначено 1, управляющая пневмолиния — 2, питающая пневмолиния — 3, модулятор — 5.

Эти линии полезно различать по тому, что каждая переносит. Электрическая часть связана с энергией для электроники и передачей сигналов. Управляющая пневмолиния передаёт команду посредством давления. Питающая пневмолиния обеспечивает другой ресурс — сжатый воздух. Поэтому состояние одной линии нельзя использовать как доказательство состояния двух остальных.

Наблюдение «прицеп реагирует на торможение» описывает физический результат, но не раскрывает работу всех участвующих функций. По такой реакции невозможно установить, какие электронные возможности доступны и правильно ли система обрабатывает поступающие сведения. Для этого нужны отдельные данные об электрической части и работе устройства.

Обратное рассуждение тоже неверно: успешный диагностический ответ не удостоверяет состояние всей пневматики. Он подтверждает возможность обмена в момент обследования, а не исправность тормозной системы целиком.

В сервисном обращении разделяйте эти признаки. Запишите предупреждение, результат подключения диагностики и уже известные обстоятельства работы техники. Так специалист получает несколько конкретных вопросов вместо неопределённого «с тормозами что-то не так». Схема помогает понять различия, но не устанавливает комплектацию любого прицепа.

Что показывает лампа и чего она не показывает

Жёлтое предупреждение передаётся через контакт 5 ISO 7638 и CAN, красное — через CAN. При полном отказе ISO 7638 предупреждение по контакту 5 может не передаваться.

Видимая индикация означает, что водитель получил предупреждение. Однако сама лампа не сообщает, где возникло нарушение: в контролируемой цепи, условиях электроснабжения, обмене или устройстве. Для выбора действия нужно связать её с дополнительными сведениями.

Отсутствие лампы также нельзя считать результатом проверки. У информационного сообщения есть источник и путь доставки. Если путь недоступен, отсутствие сообщения ничего надёжного не говорит о состоянии источника. Поэтому вывод «предупреждения нет, значит питание исправно» пропускает важное промежуточное условие: возможность передать предупреждение.

Полезно зафиксировать последовательность событий. Лампа появилась сразу после подключения или позже? Сохранялась постоянно либо исчезала? Что одновременно сообщала диагностическая программа? Такая запись помогает сопоставить наблюдения, даже когда во время обследования симптом уже отсутствует.

Особенно аккуратно оценивайте исчезновение индикации после переподключения. Оно показывает изменение наблюдаемого состояния, но не объясняет причину. Без обследования неизвестно, восстановилась ли нарушенная цепь, изменились ли условия регистрации события или предупреждение перестало доходить до водителя. Фотография панели дополняет описание, однако сама по себе не устанавливает место нарушения.

«Нет связи» — результат попытки, а не название неисправности

Для TEBS E предусмотрены CAN ISO 11992 через семиконтактное ISO 7638 и CAN ISO 11898 через внешнюю колодку только Premium.

Сообщение «блок не найден» относится к определённому сеансу. В нём участвуют программа, диагностический интерфейс, кабели, подключение прицепа и само устройство. Отказ получить ответ может возникнуть на разных участках, хотя итоговое сообщение выглядит одинаково.

Поэтому сначала уточняют, какой ответ ожидали и через какой путь. Если подключение не соответствует установленному исполнению, отсутствие ответа не характеризует исправность электроники. Если путь выбран правильно, всё равно остаются вопросы к питанию, передаче данных и состоянию самого блока.

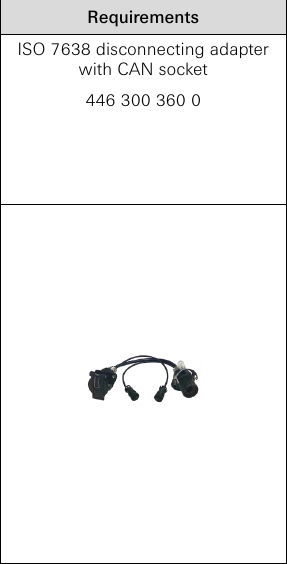

Иллюстрация показывает конкретный вариант из документа. Сохранённые на ней обозначение и номер помогают сопоставить изображение с руководством, но не подтверждают пригодность похожего изделия. Физически подходящий штекер ещё не означает, что комплект поддерживает необходимый обмен.

Для заявки полезно записать название использованного оборудования и место подключения. Формулировка «проверили компьютером» скрывает слишком много условий. Более точное описание позволяет понять, проверяли ли нужный диагностический путь и какие его участки ещё требуют оценки.

Различие интерфейсов не является указанием подавать напряжение на произвольные контакты. Подключение выбирает специалист по документации конкретного исполнения. Попытки угадать назначение контакта по фотографии создают новый риск и не уточняют исходную причину отсутствия связи.

Внешнее гнездо не подтверждает совместимость оборудования

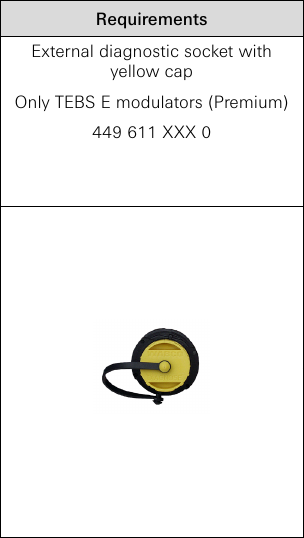

Внешняя колодка удобна для доступа, но её наличие не делает все диагностические комплекты взаимозаменяемыми. Механическое соединение и поддерживаемый обмен — разные условия. Разъём может быть доступен снаружи, а выбранное оборудование всё равно не обеспечит ожидаемый сеанс.

Цвет крышки помогает понять иллюстрацию, но не заменяет идентификацию реального прицепа. Особенно ненадёжно определять исполнение по внешнему виду, когда неизвестна история обслуживания. Основанием остаются маркировка и комплект документации.

Если через одно подключение ответ получен, а через другое отсутствует, сравнение требует описания условий. Использовали ли тот же интерфейс? Сохранялось ли состояние оборудования? Был ли второй путь предусмотрен для установленного исполнения? Иначе одновременно меняются несколько факторов, а вывод ошибочно приписывают одному разъёму.

Практическая задача здесь — подтвердить применимость выбранного пути. Перебор доступных гнёзд без установленной конфигурации даёт набор наблюдений, но не объясняет их. Для сервисного заключения важно знать, какая попытка соответствовала документации и что именно она показала.

Питание и передача данных требуют отдельных доказательств

Чтобы электронное устройство ответило, оно должно иметь условия для работы. Чтобы ответ дошёл до диагностического оборудования, нужен работоспособный путь передачи. Эти требования связаны в одном сеансе, но одно не следует из другого.

Даже при исправном сигнальном соединении недоступное питание может исключить ответ. И наоборот, наличие энергии не гарантирует передачу данных. Поэтому сообщение «нет связи» нельзя сразу переводить в заключение «неисправен CAN» или «сгорел блок».

Питание от стоп-сигнала предусмотрено как страхующая функция; оно не равнозначно штатной системе и не разрешает движение.

Существование дополнительного источника усложняет упрощённую картину «электроника либо включена, либо полностью обесточена». Наблюдатель может не знать, в каких условиях она находится. Следовательно, отдельное проявление работы не удостоверяет исправность штатной цепи.

Специалист оценивает соответствующие цепи по документации установленного исполнения. В отчёте важны объект проверки, условия и полученный вывод. Число без такого контекста мало помогает следующему участнику ремонта. Универсальные значения напряжения или сопротивления здесь не заменяют проверку конкретной схемы и не дают основания самостоятельно вмешиваться в подключение.

Если состояние питания не установлено, гипотезу о внутренней неисправности блока пока нельзя считать единственной. Сначала требуется отделить недоступность устройства от отсутствия условий для его работы.

Почему нельзя сразу обвинять датчик

Предположение о датчике относится к состоянию входной цепи системы. Отсутствие связи относится к возможности получить сведения от устройства. Это разные уровни задачи: прежде чем обсуждать сообщённое блоком нарушение, нужно убедиться, что его сообщение действительно получено.

Если блок недоступен, фраза «наверняка датчик» остаётся догадкой. Она может казаться правдоподобной из-за знакомого симптома, но не опирается на текущие данные. Замена детали по такой логике способна оставить исходную проблему без объяснения.

Одновременно могут существовать и два отдельных нарушения. Например, предупреждение относится к одному событию, а диагностический доступ ограничен другим обстоятельством. Их совпадение по времени не устанавливает причинную связь. Разбор должен сохранять обе задачи, пока не появятся сведения, которые их объединяют.

Полезный вопрос звучит конкретнее: что позволяет отнести предупреждение к определённой цепи? Ответом могут стать данные доступного блока и результаты профессионального обследования. Одного общего обозначения на панели недостаточно, чтобы выбрать деталь для замены.

Такой подход также предотвращает обратную ошибку: восстановление связи само по себе ещё не объясняет прежнее предупреждение. После получения доступа остаётся выяснить, какие сведения зарегистрированы и согласуются ли они с первоначальной жалобой.

Что дают идентификация, параметры и история

Идентификация отвечает на вопрос, какое устройство удалось обнаружить. Её сопоставление с документацией помогает убедиться, что дальнейший разбор относится к нужному исполнению. Это отправная точка, а не подтверждение полной исправности.

Актуальные параметры описывают доступное наблюдение в момент сеанса. Их ценность зависит от условий: когда получены сведения и что происходило с оборудованием. Без этого даже корректно сохранённые данные легко истолковать слишком широко.

История добавляет время. Она позволяет обсуждать события, которые сейчас не проявляются, и сопоставлять их с предыдущими жалобами. При этом зарегистрированное событие не всегда объясняет физическую причину своего появления.

Память содержит текущие и прерывистые ошибки; указания по устранению доступны в OEM-программе. Стирание выполняют после устранения причины.

Поэтому до изменения истории полезно сохранить результаты чтения. Это помогает различить сведения, полученные до вмешательства, и состояние после него. Иначе исчезновение записи можно ошибочно принять за доказательство восстановления цепи.

Хороший диагностический отчёт соединяет идентификацию, наблюдавшееся состояние и установленную причину. Если последняя пока не найдена, это следует обозначить прямо. Список событий без объяснения их связи с жалобой ещё не является завершённым заключением.

Условный случай: лампа горит, блок читается

Предположим, специалист получает ответ от TEBS E и читает идентификацию, хотя предупреждение сохраняется. Теперь известно, что выбранное подключение обеспечивает обмен в момент обследования. Это сужает задачу, но не подтверждает устойчивость связи во всех обстоятельствах.

Дальше сопоставляют доступные события и параметры с жалобой. Важен не сам факт наличия записи, а её отношение к наблюдаемому предупреждению. Если данные позволяют выделить определённую цепь, эту гипотезу проверяют средствами, предусмотренными для конкретного исполнения.

Заранее назначать замену датчика, кабеля или модулятора оснований нет. Выбор действия должен следовать из подтверждённого нарушения. Иначе ремонт превращается в последовательность замен без понятной связи с исходным симптомом.

Для владельца парка результат должен отвечать на три вопроса: что обнаружено, что сделано и чем подтверждено восстановление. Запись «ошибки удалены» отвечает только на вопрос об изменении памяти. Она не объясняет, почему горела лампа и устранена ли причина её появления.

Если предупреждение сохраняется после вмешательства, это также необходимо отразить. Успешное чтение блока не закрывает жалобу, с которой техника поступила в сервис.

Условный случай: другие системы доступны, TEBS E молчит

Предположим, диагностический комплект читает другие устройства, но не получает ответ от тормозного блока прицепа. Это подтверждает работоспособность части оборудования и некоторых путей обмена. Однако вывод ограничен именно теми соединениями, через которые данные действительно получены.

Доступность другого устройства не удостоверяет питание TEBS E, его подключение или соответствие выбранного интерфейса. Поэтому модулятор не становится единственной оставшейся причиной. Нужно определить, где расходятся условия успешной и неуспешной попыток.

Специалист выясняет, какие участки относятся к проверяемому прицепу и какие условия ещё не подтверждены. Такой разбор позволяет двигаться от наблюдения к конкретной гипотезе, сохраняя проверяемую связь между шагами.

Подключение другого прицепа меняет сам объект обследования и сразу несколько условий. Даже успешный ответ в таком сочетании не устанавливает причину на исходной технике. Основное сравнение следует вести по документированным условиям того же прицепа.

В отчёте важно отделить установленное от предполагаемого: другие системы доступны, TEBS E не отвечает, состояние определённых участков ещё выясняется. Такая запись полезнее категорического вывода «диагностика исправна, значит неисправен блок».

Условный случай: симптом меняется после переподключения

Предположим, предупреждение появляется после подключения прицепа, исчезает, затем возвращается при следующем использовании. Зависимость от этих обстоятельств заслуживает внимания, но ещё не доказывает дефект разъёма. Одновременно могли меняться условия питания, передачи данных и регистрации события.

Для разбора полезна короткая хронология из уже имеющихся наблюдений. Когда водитель заметил лампу? Когда выполнялась диагностика? Был ли получен ответ? Какие сведения сохранились? Чем точнее последовательность, тем легче отличить устойчивую закономерность от случайного совпадения.

Если во время обследования событие отсутствует, история становится особенно полезной. Однако её нужно сопоставлять с обстоятельствами, а не использовать как готовое объяснение. Прерывистый характер описывает появление нарушения во времени, но не указывает автоматически на повреждённую деталь.

Намеренный выезд для воспроизведения неисправности не требуется. Специалист выбирает предусмотренные сервисные способы проверки на основании доступных фактов.

После устранения установленной причины оценивают устойчивость соответствующих цепей. Однократное исчезновение лампы после переподключения слабее такого подтверждения: оно фиксирует изменение симптома, но не объясняет, почему изменение произошло. Поэтому прежнюю хронологию сохраняют и после ремонта — она нужна для сопоставления при возможном повторении жалобы.

Как отличить выполненное действие от подтверждённого результата

В сервисном отчёте должны различаться причина, вмешательство и проверка результата. Это три самостоятельные части. Если указана только заменённая деталь, остаётся неизвестным, чем была обоснована замена и как оценили её эффект.

При подтверждённом нарушении внешней цепи действие направляют на установленную причину. Затем проверяют, что восстановлены соответствующие условия работы. При обоснованной сервисной замене блока отдельно устанавливают применимость к конкретному прицепу: внешнее сходство не заменяет идентификацию.

Изменение параметров и замена с защищённым набором требуют обучения и PIN.

Это важно учитывать при согласовании работ. Возможность прочитать устройство не означает доступность любых операций с ним. Владелец должен понимать, какие действия необходимы, кто их выполняет и какие сведения подтверждают завершение.

Закрытая запись об ошибке не определяет допустимость рейса. Эксплуатационное решение принимают по операторской документации точного прицепа и тягача с учётом подтверждённого состояния.

Самодельные перемычки, пайка и отключение защитных функций не дают основания считать проблему решённой. Работы с тормозной системой поручают специалистам, а отчёт оценивают по связи между исходной жалобой, установленным нарушением и результатом проверки.

Что передать сервису и сохранить в карточке техники

Полезное обращение начинается с идентификации прицепа и доступных документов. Далее описывают симптом обычными словами: какое предупреждение замечено, когда возникло, постоянно ли наблюдалось. Отдельно указывают результат диагностической попытки и использованный путь подключения.

Не объединяйте сведения разного происхождения. Рассказ водителя, фотография панели и данные диагностического сеанса дополняют друг друга, но отвечают на разные вопросы. Если связь получена только во время одного обследования, это ограничение стоит сохранить в записи.

В GruzHub можно использовать уже собранный контекст техники для общения с сервисом и согласования работ. Практическая ценность такой записи — возможность следующему участнику понять основание предыдущего вывода. Автоматического определения неисправности из неё не следует.

После обследования добавляют установленную причину, выполненное действие и подтверждение результата. Если причина не найдена, фиксируют оставшиеся вопросы и основания для дальнейшей проверки. Формулировка «всё проверено» без этих сведений не помогает продолжить поиск.

Точность здесь важнее категоричности. Раздельное описание предупреждения и диагностического доступа позволяет согласовать конкретную работу, оценить её результат и сохранить историю, пригодную для разбора повторного обращения.

Смежные материалы: VCS II: другое семейство и другие интерфейсы, Проверка тягача и полуприцепа перед зимой.

Частые вопросы

Горит ABS прицепа и нет связи: модулятор обязательно неисправен?

Нет. Возможны проблемы внешнего питания, сигнального пути, несоответствие диагностического подключения или неисправность блока. Различить их можно обследованием конкретного исполнения.

Если прицеп тормозит пневматически, электронные функции исправны?

Такой вывод сделать нельзя. Наблюдаемая реакция не подтверждает состояние электроники и всех её функций.

Почему отсутствие лампы не доказывает исправность?

Предупреждение должно дойти до водителя. Если нарушен путь его передачи, проблема может оставаться без видимой индикации.

Исчезновение ошибки после стирания означает успешный ремонт?

Нет. Нужны установленная и устранённая причина, а также подтверждение результата. Изменение памяти не определяет допустимость эксплуатации.

Источники

WABCO, техническое руководство TEBS E, EN8150100933, редакция 2025-12. Использованы разделы на страницах 17, 37–39, 206–208 и 210; область рассмотрения — E0–E7.
