WABCO VCS II: нет связи — K-линия и CAN

Что означает «нет связи» у VCS II

Сообщение «нет связи» описывает результат подключения к VCS II, но не устанавливает причину. До выбора следующего действия нужно выяснить, какой блок стоит на прицепе, чем к нему подключались и какой ответ получила программа. Запись «ABS не работает» слишком широка: она может объединять предупреждение водителя, диагностическое сообщение и отсутствие ответа оборудования. Каждое наблюдение требует своего описания.

Начните обращение с трёх отдельных вопросов. Что увидел водитель и когда? Какие диагностические сведения действительно прочитаны? Удалось ли установить связь в конкретной попытке? Если ответа на один вопрос нет, оставьте его открытым. Такая структура не позволяет незаметно превратить сообщение программы в заключение о неисправности блока.

Для организации работ используйте GruzHub: храните сведения о парке, документы, контакты ответственных и согласования. Соберите исходные материалы по нужной единице техники, передайте исполнителю согласованное описание обращения и сохраните результат проверки. Это помогает сопоставить заявку и выполненную работу, особенно когда подключением, ремонтом и приёмкой занимаются разные люди.

Сначала установите исполнение

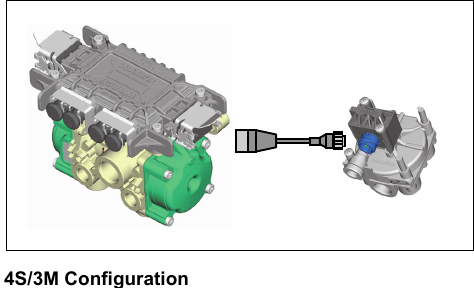

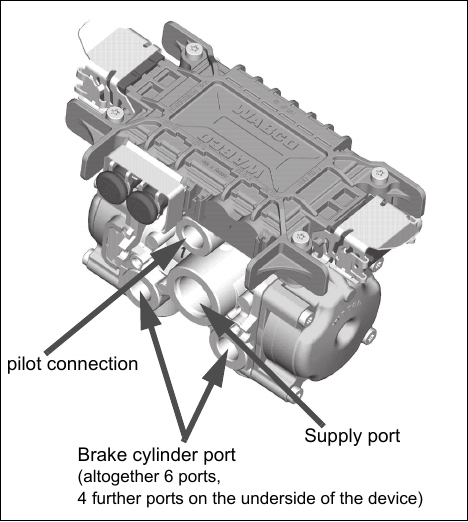

VCS II — ABS прицепа, дополняющая пневматические тормоза. Компактные Standard и Premium конструктивно отличаются от отдельного ECU; изображений недостаточно для идентификации.

Исполнение	ISO 11992 CAN между тягачом и прицепом	Дополнительная CAN-диагностика
Standard	Не предусмотрен	Описанная для Premium и отдельного ECU дополнительная CAN-диагностика на Standard не распространяется
Premium	Предусмотрен	Указана с 2005 года

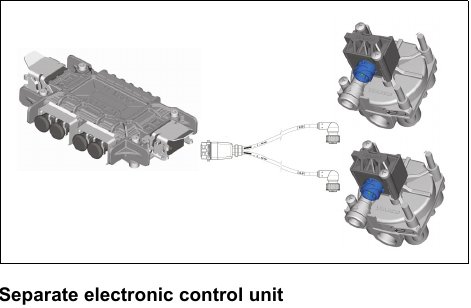

Отдельный ECU	Предусмотрен	Указана с 2005 года

Таблица отвечает только на вопрос о подтверждённых интерфейсах. Она не задаёт совместимость адаптера, распиновку или порядок подключения. Особенно важно не объединять две колонки в утверждение «у всей VCS II есть CAN»: назначение интерфейса и возможность выбранного диагностического подключения нужно рассматривать отдельно.

Для идентификации подготовьте читаемую маркировку и общий вид установки. Укажите, откуда взято название исполнения: из документов, с оборудования или со слов прежнего исполнителя. Если сведения расходятся, попросите специалиста разрешить расхождение до выбора метода. Иначе даже аккуратно выполненная попытка может отвечать на вопрос, который к этому блоку не относится.

Соберите заявку, которую можно проверить

Первый пакет материалов должен описывать оборудование и событие, а не предполагаемый ремонт. Запишите, когда обнаружили отсутствие ответа, кто выполнял подключение и какие работы предшествовали обращению. Если прежняя связь известна только по устному сообщению, обозначьте источник. Фраза «раньше всё читалось» полезна как повод запросить подробности, но не заменяет сведения о прежнем комплекте и условиях.

Приложите точный текст сообщения программы или снимок экрана. Отдельно перечислите уже выполненные действия: повторное подключение, смену комплекта, выбор другой системы в программе. Для каждого действия нужен результат. Не объединяйте несколько попыток в одну запись, если между ними менялись существенные условия.

Договоритесь, кто отвечает за техническое заключение, кто согласует дополнительную работу и кому передают документы. Полные идентификаторы техники оставляйте в закрытых рабочих материалах. Для публичного обсуждения достаточно обезличенного описания исполнения и наблюдений; VIN, номера и данные клиента туда переносить не нужно.

Не смешивайте K-линию и CAN

Для диагностики ISO 14230 указаны KWP2000 или JED677. Применимость K-линии к конкретному подключению нужно подтвердить.

Практическая задача специалиста — связать выбранный путь с установленным исполнением и применимым комплектом. Само слово «K-линия» не доказывает правильность подключения, а слово «CAN» не объясняет, какой именно обмен проверяли. Попросите назвать интерфейс, назначение подключения и основание выбора. Так обсуждение переходит от общего названия к проверяемому условию.

Если сохранённая инструкция или профиль программы относятся к TEBS E, нельзя использовать их как подтверждение для VCS II. Несоответствие нужно устранить до интерпретации результата. Иначе сообщение об отсутствии ответа останется результатом попытки с неподтверждённой применимостью.

Не выбирайте контакты по фотографии или схеме похожего блока. Эта статья помогает сформулировать проверку, но не задаёт электрическое подключение. Когда нужной документации нет, содержательный промежуточный результат — зафиксировать недостающее подтверждение и найти его, прежде чем продолжать техническую работу.

Подтвердите применимость диагностического комплекта

В записи о попытке нужны программа и версия, адаптер, кабель и выбранная система. Формулировка «комплект для WABCO» недостаточна: она не показывает, поддерживает ли оборудование нужное исполнение и конкретный способ связи. Попросите исполнителя указать документ или сведения производителя комплекта, на которых основан выбор.

Отдельно уточните задачу подключения. Установить ответ блока, прочитать сообщения и выполнить завершающую процедуру после работ — разные ожидаемые результаты. Если комплект подходит лишь для части согласованной задачи, это ограничение должно быть известно заранее. Тогда отсутствие нужной функции не будет неожиданно представлено как дефект проверяемой системы.

При замене оборудования сохраните описание обеих попыток. Когда одновременно изменили программу, адаптер и кабель, успешный ответ подтверждает результат нового сочетания условий. Он ещё не выделяет причину прежнего отказа. Для такого вывода требуется отдельное сопоставление, а не уверенная подпись к одному удачному экрану.

Согласуйте границы работы до подключения

В заявке полезно разделить обязательный результат первого этапа и возможное продолжение. Первый этап может завершаться идентификацией, подтверждением применимости комплекта и документированной попыткой связи. Более широкий поиск причины требует своего объёма. Если эти границы не согласованы, владелец ожидает готовый ремонт, а исполнитель считает выполненной только попытку подключения.

Заранее определите, что происходит при отсутствии ответа: какие результаты передают, какие вопросы остаются открытыми и когда согласуют дополнительные действия. Это позволяет принять выполненную проверку даже при отрицательном результате, если её условия и ограничения понятны.

Не включайте замену блока в задание только на основании первоначальной надписи программы. Сначала нужен результат применимой проверки. В документе согласования укажите ожидаемые материалы: описание подключения, полученные сведения и заключение в пределах выполненного объёма. Такой набор позволяет оценить работу без обещания заранее известной причины.

Проверка питания требует своего основания

Предусмотрены разные варианты питания, включая необязательное питание от стоп-сигнала; их наличие не подтверждает полноту функций.

Поэтому наблюдение «что-то включается» не закрывает вопрос питания при диагностике. Исполнитель должен определить применимую схему установленного оборудования и проверить её по соответствующей документации. В рабочей записи нужны условия, метод и результат, а не только слово «норма». Без этих сведений следующему специалисту придётся повторно выяснять, что действительно проверили.

Владелец может помочь точной хронологией: когда появилось обращение, какие действия выполнялись перед ним, одинаковыми ли были условия попыток. Неизвестные обстоятельства следует обозначать прямо. Их нельзя восстанавливать предположением только потому, что оно удобно объясняет отсутствие ответа.

Здесь нет универсальных значений напряжения, сопротивления или критериев допуска. Также нет инструкции по подаче напряжения на контакты. Решение о безопасном состоянии техники требует отдельного обоснования; факт включения устройства или получения ответа от программы этого решения не заменяет.

Зафиксируйте условия каждой попытки

Полезный протокол подключения позволяет другому исполнителю понять, какое наблюдение получено. Запишите идентифицированное исполнение, комплект, выбранный интерфейс, режим программы и точное сообщение. Если какой-либо пункт неизвестен, укажите это в той же записи, а не в устном дополнении после выдачи акта.

Для повторной попытки отметьте изменения. Смена пути связи и повторение прежнего подключения — разные действия, даже когда итоговая надпись одинакова. Если условия воспроизведены, результат можно обсуждать как повторное наблюдение. Но повторяемость сама по себе не раскрывает причину: она лишь уточняет устойчивость результата в описанных условиях.

Завершайте этап двумя короткими выводами: что установлено и что осталось непроверенным. Например: применимость комплекта подтверждена, ответ в указанном режиме не получен, проверка другого предусмотренного пути не выполнена. Такой вывод уже пригоден для согласования продолжения. Он ограничивает следующую задачу и не превращает незавершённую проверку в диагноз.

Условный сценарий: Standard искали через CAN

Предположим, маркировка и документы подтверждают Standard, а исполнитель ожидал от него ISO 11992. В этом условном случае отсутствие ответа нельзя трактовать как поломку интерфейса, которого у исполнения нет. Первый результат разбора — выявленная ошибка в применимости исходной проверки.

Следующее действие состоит в выборе подходящего диагностического метода с подтверждённым комплектом. В акте нужно сохранить основание пересмотра, а затем отдельно описать новую попытку. Если связь установлена, вопрос этой попытки решён. Если ответа нет, дальнейший поиск относится уже к применимому пути и его условиям.

Не следует переписывать первоначальный результат так, будто связь сразу проверяли правильно. Разница между двумя этапами объясняет, почему изменился план работ, и защищает дальнейший разбор от повторения той же ошибки.

Сценарий не обещает простого решения любого обращения со Standard. Его конкретный итог — исправление постановки задачи. Причина возможного отсутствия ответа после корректной попытки остаётся самостоятельным вопросом.

Условный сценарий: Premium не ответил по одному пути

Предположим, Premium идентифицирован, комплект применим, а по выбранному пути ответа нет. Это позволяет описать неудачную попытку, но ещё не охватывает все возможности проверки конкретного оборудования. Следующий этап должен отвечать на определённый вопрос, например установить, получается ли связь другим подтверждённым для него способом.

Если другой путь дал ответ, сохраните диагностические сведения и описание успешного подключения. Практический результат этого условного сценария — доступ к данным при конкретных условиях. Причина различия между попытками ещё не установлена. Нельзя автоматически объявить неисправным кабель, интерфейс или блок только по смене результата.

Если ответа нет и второй раз, сопоставьте применимость методов и выполненные проверки. Два отрицательных наблюдения без понятных условий не превращаются в окончательный диагноз.

В согласовании дальнейшей работы укажите, какую неопределённость нужно снять. Это позволяет выбрать обоснованный следующий этап вместо последовательной замены доступных деталей по предположению.

Если диагностические данные прочитать не удалось

При отсутствии связи отчёт всё равно может содержать полезный результат. В нём нужно указать, какие условия проверены, какое сообщение получено и почему чтение сведений не состоялось. Если причина неизвестна, так и напишите. Не заполняйте раздел диагностических ошибок предположениями по жалобе водителя или прежнему ремонту.

Особенно важно отделить недоступные сведения от отрицательных результатов. «Память не прочитана» и «при чтении соответствующие сообщения не обнаружены» описывают разные ситуации. Первая оставляет вопрос открытым; вторая относится к фактически выполненному чтению и его условиям.

При передаче другому исполнителю сохраните первоначальные сообщения программы и перечень выполненных проверок. Новый этап должен начинаться с известной границы, а не с пересказа «ничего не получилось». Это уменьшает вероятность повторить неподходящее подключение и позволяет согласовать работу, которая действительно добавит недостающие данные. Если документы прежнего этапа отсутствуют, отметьте необходимость их запроса.

Лампа, текущие сообщения и история

PC-диагностика охватывает текущие и сохранённые сообщения, активации, измеряемые величины, параметры и ввод в эксплуатацию. Flash-код — только текущую неисправность. Параметры безопасности и GenericIO требуют PIN после обучения.

Для заявки важен вопрос, который должна разрешить полученная информация. Требуется объяснить прежнее предупреждение, оценить текущее наблюдение или сохранить сведения перед работами? Эти задачи могут пересекаться, но результаты нужно записывать раздельно. Иначе отсутствие текущего сообщения легко принять за ответ о прошлом событии, которого эта проверка не давала.

До действий, меняющих доступные данные, договоритесь о сохранении исходного отчёта. Если история не прочитана, так и укажите. Если получены только текущие сведения, не расширяйте заключение на весь период эксплуатации.

Универсальные последовательности включения зажигания и таблицы миганий здесь не нужны: для владельца существеннее понимать предел полученного ответа и правильно поставить задачу исполнителю.

Условный сценарий: наблюдения относятся к разному времени

Предположим, водитель сообщил о предупреждении ранее, а специалист позднее прочитал сохранённые сообщения. При текущем осмотре наблюдение другое. Ни один из этих источников не следует сразу объявлять ошибочным: сначала нужно сопоставить время, условия и действия между событиями.

В документе выделите сообщение водителя, полученные сохранённые сведения и текущий результат. Для каждого укажите дату либо отметку о неизвестном времени. Если перед чтением данных уже проводились работы, перечислите их. Это поможет понять, какие сравнения допустимы, а какие остаются неполными.

Возможный итог условного сценария — необходимость дополнительного наблюдения, потому что сведения пока нельзя уверенно связать. Если сопоставление даёт достаточный ответ на вопрос заявки, можно зафиксировать этот ограниченный вывод.

Отличие от предыдущего сценария принципиально: здесь уточняют связь между событиями, а не выбирают другой путь подключения. Получение доступа к памяти само по себе не завершает объяснение предупреждения.

Почему стирание не равно устранению

Перед удалением сообщений согласуйте, какие сведения сохранят и зачем выполняют действие. Если исходный отчёт не сохранён, последующее сравнение может потерять важную опору. Владелец должен получить понятную последовательность: что прочитали, что сделали и каким наблюдением подтвердили результат.

Фраза «ошибки удалены» описывает выполненную операцию. Для утверждения об устранении заявленной проблемы нужно другое основание — относящаяся к ней проверка в документированных условиях. Если такого подтверждения нет, итог следует оставить ограниченным, даже когда экран программы изменился.

Успешное подключение также не заменяет заключение о состоянии техники. Оно подтверждает возможность связи при указанной попытке. Не используйте пробный рейс как замену необходимой проверки и не выводите разрешение эксплуатации из отсутствия сообщения на экране.

Если исполнитель предлагает завершить обращение после стирания, запросите объяснение: какой вопрос заявки решён и какими данными это подтверждено. Ответ определяет, можно ли закрыть согласованный объём работы.

После установки или обширного ремонта

После первоначальной установки или обширного ремонта PC-проверка охватывает распределение датчиков и модуляторов, функцию лампы; формируется протокол.

При согласовании работ уточните, требуется ли такая завершающая процедура для выполненного объёма и кто её проводит. Поиск причины отсутствия связи и более широкое вмешательство нельзя принимать по одному неопределённому обещанию «всё проверим». В задании должны быть названы ожидаемый результат и передаваемый документ.

До начала сохраните описание обращения и доступные диагностические сведения. После работ сопоставьте их с перечнем действий и результатами проверки. Если завершающая процедура не выполнена, это должно оставаться видимым ограничением, а не исчезать из итогового текста.

Протокол относится к конкретному оборудованию и процедуре. Образец документа, ссылка на руководство или наличие подходящей программы не подтверждают завершение ремонта данного прицепа. Приёмка требует фактически полученных материалов, относящихся к выполненной работе.

Когда предложена замена блока

Предложение замены должно сопровождаться объяснением, какие результаты привели к этому решению. Попросите связать его с выполненными проверками: что подтверждено, какие альтернативные объяснения рассмотрены и какие ограничения остались. Одна надпись «нет связи» не содержит такого обоснования.

Отдельный вопрос — применимость предлагаемого оборудования. Иллюстрации в статье не являются каталогом замены, а сходство внешнего вида не закрывает этот вопрос. Исполнитель должен использовать документацию, относящуюся к конкретной задаче, и указать основание выбора.

До согласования уточните состав последующих работ и подтверждение результата. Нужно понимать, чем завершится вмешательство, какие документы передадут и как проверят исходную жалобу. Если предложение не отвечает на эти вопросы, сначала запросите недостающие сведения.

Такое уточнение не означает, что замена исключена. Оно отделяет обоснованное техническое решение от попытки получить связь подбором деталей и позволяет владельцу согласовать конкретный объём работы.

Как принять результат и согласовать продолжение

Итоговый акт должен позволять восстановить логику решения: какое исполнение установлено, почему выбран комплект, каким путём подключались и что получили. Затем нужны выполненные действия, сохранённые сведения и основания заключения. Неизвестные обстоятельства остаются отдельными пунктами, чтобы следующий исполнитель видел границы уже сделанной работы.

При предложении дополнительного этапа попросите связать его с нерешённым вопросом. Например, подтвердить применимость другого метода, уточнить условия питания или сопоставить прежние и текущие данные. Такая формулировка делает согласование конкретным: понятны цель, ожидаемый материал и критерий завершения задачи.

Закрывайте обращение по доказанному результату. Исправлена неприменимая проверка — сохраните этот вывод. Связь получена — укажите условия и подтверждение. Причина отсутствия ответа осталась неизвестной — зафиксируйте выполненное и следующий шаг. Точная граница заключения позволяет продолжить работу без повторного сбора исходных сведений и без необоснованной замены блока.
