Передняя ступица Dongfeng DFH4180: подшипник, уплотнения и проверка оси

При подозрении на неисправность передней ступицы Dongfeng DFH4180 сначала устанавливают источник симптома и исполнение оси. Затем оценивают подшипниковый узел, уплотнения, посадочные поверхности и соседние соединения. Шум, нагрев или люфт возле колеса не позволяют сразу назначить подшипник к замене: похожие проявления требуют разграничить ступицу, тормоз и поворотный узел.

Обращение по передней левой ступице

В обращении 1757 указан Dong Feng DFH4180 2023 года и запрос на замену подшипника передней левой ступицы. Причина неисправности, артикул, измеренный люфт, перегрев и результат ремонта не подтверждены; работы в карточке не перечислены. Статус расчёта описывает карточку, а не состояние машины. Ниже — разбор направлений проверки, без назначения диагноза этому тягачу.

Фраза «заменить подшипник» может обозначать потребность заказчика или предложенное направление ремонта. Для технического решения нужно следующее звено: какой дефект обнаружен и чем его подтвердили. Иначе название детали подменяет объяснение причины.

Разница практическая. Если исполнитель выявил повреждение подшипникового узла, он проверяет также условия его работы. Если пока известен только шум возле колеса, сначала требуется локализовать источник. Покупка детали до этой проверки может не решить исходную проблему.

Нужно различать и предмет ремонта. «Ступица», «подшипник ступицы» и «подшипниковый узел» не обязательно обозначают одну позицию каталога. В разговоре эти названия сокращают, но при подборе и согласовании работ сокращение мешает понять состав замены.

Полезное заключение соединяет наблюдение, проверку и вывод. Например, описание обнаруженного перемещения должно указывать, между какими деталями оно возникло. Выражение «есть люфт колеса» оставляет несколько направлений проверки и не определяет нужную запчасть.

Для механика автопарка это означает последовательность: отделить исходную жалобу от заключения исполнителя, затем проверить основание замены. Водительское описание сохраняют как наблюдение. Оно помогает объяснить условия проявления, но не заменяет осмотр узла.

Как устроен узел на примере каталога DFH4180-HA43-930-A1

Ступичный узел рассматривают вместе с деталями, которые поддерживают колесо, обеспечивают его вращение и защищают рабочие поверхности. В каталоге DFH4180-HA43-930-A1 ось, ступица, тормозной диск, подшипниковый узел и уплотнения показаны на отдельных схемах. Это пример одного исполнения семейства DFH4180; совпадение с комплектацией тягача из обращения не установлено.

Ступица связывает колесо с опорным узлом. Подшипниковая часть обеспечивает вращение относительно опоры. При диагностике важно определить место относительного перемещения деталей: вращение колеса и его поворот при рулении относятся к разным соединениям.

Передняя ось помогает увидеть узел целиком. Возле ступицы находятся поворотная часть и тормозные детали. Поэтому описание «шумит слева спереди» указывает область поиска, но не выделяет конкретное соединение. Для решения о ремонте нужно перейти от положения колеса к источнику симптома.

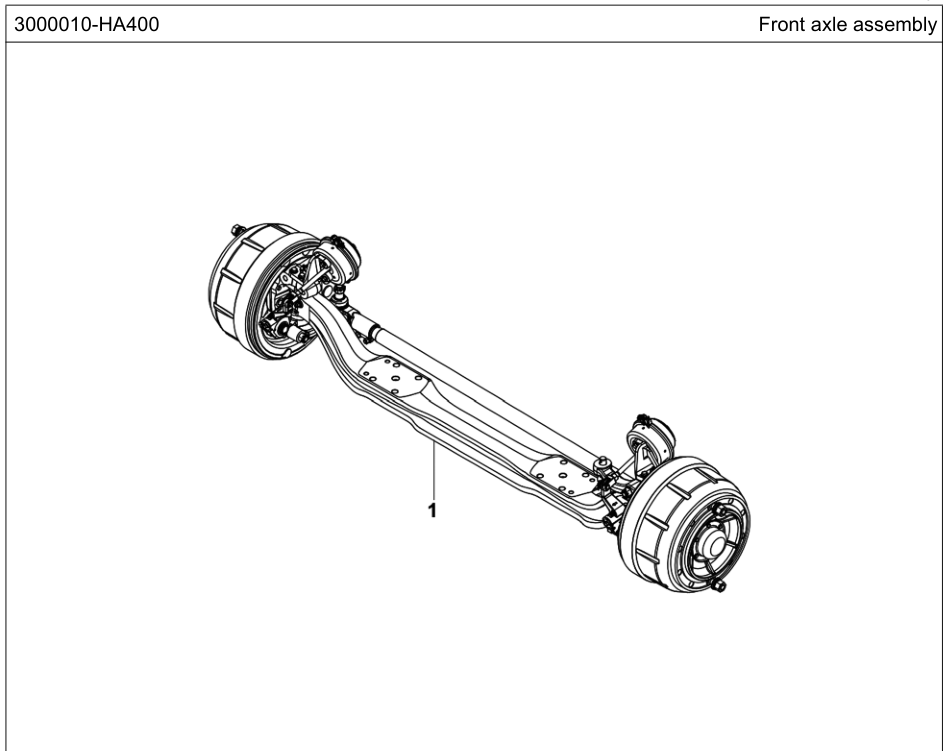

На общей схеме ниже видна передняя ось в сборе. Она показывает расположение колёсных узлов по краям балки. Детали внутри ступицы здесь не разделены; их состав раскрывает отдельная схема дальше по тексту.

Уплотнения защищают рабочую область узла от загрязнения и помогают сохранять предусмотренные условия смазывания. Посадочные поверхности удерживают сопряжённые детали в нужном положении. Поэтому проверка подшипника включает оценку поверхностей, на которых он установлен.

Раздельное изображение ступицы и подшипниковой части также помогает понять предмет замены. Название «ступичный подшипник» не означает, что перед механиком обязательно отдельный универсальный конический подшипник. У конструкции может быть собственный состав деталей и свой порядок обслуживания.

Сначала определяют устройство установленного узла, затем выясняют, какие элементы изготовитель предусмотрел для замены. Схема объясняет состав, но сама по себе не задаёт технологию ремонта.

Подшипник, шкворень или тормоз: разные источники симптомов

Шум, нагрев и люфт — признаки для начала проверки, а не готовые названия неисправностей. Специалист разграничивает ступичный узел, шкворневое соединение, рулевые соединения и тормоз. Главный вопрос — где возникает отклонение и при каких условиях оно проявляется. Несколько признаков могут сопровождать одну проблему или указывать на разные дефекты.

Признак	Что уточняют при проверке	Чего признак не доказывает
Шум возле переднего колеса	Источник звука и условия его появления	Что повреждён именно подшипник
Нагрев колёсного узла	Связан ли нагрев со ступицей, тормозом или сочетанием причин	Что тормоз исправен, а причина только в подшипнике
Осевое перемещение ступицы	Движение вдоль оси вращения и состояние конкретного соединения	Какую деталь менять без оценки конструкции
Радиальное перемещение	Движение поперёк оси вращения и место его возникновения	Что любое качание колеса возникло внутри ступицы
Качание поворотного узла	Состояние шкворневого узла и связанных соединений	Исправность или неисправность ступичного подшипника
Биение	Где и при каких условиях обнаружено отклонение	Единственную причину без измерений и осмотра

Осевой и радиальный люфт различают по направлению перемещения. Но направление ещё не определяет источник: нужно установить, какая деталь движется относительно какой. Если оценивать только наружный край колеса, перемещение соседнего соединения можно ошибочно приписать ступице.

Поэтому в заключении полезны не только слова «люфт есть», но и место проверки, результат измерения и применённое требование. Без последнего даже записанное число не объясняет, допустимо ли состояние именно этого исполнения оси. Норму выбирают по соответствующей документации, а не по похожему грузовику.

С нагревом другая задача. Тормоз и ступица находятся рядом, поэтому описание «горячее колесо» не разделяет их вклад. Проверка должна установить источник и условия нагрева. Вывод по одной доступной поверхности не объясняет состояние всех деталей узла.

Последовательность строят от локализации к оценке состояния. Сначала уточняют проявление, затем проверяют соответствующие соединения по руководству нужной оси. После этого сравнивают результат с требованиями документа. Наблюдение водителя, измерение механика и заключение о замене — разные части этой работы.

Почему нужен каталог именно установленной оси

Деталь подбирают по подтверждённому исполнению установленной оси и ступичного узла. Обозначение DFH4180 помогает начать поиск документации, но не доказывает совпадение всех деталей. Для покупки нужна связь между установленной конструкцией и конкретной позицией каталога.

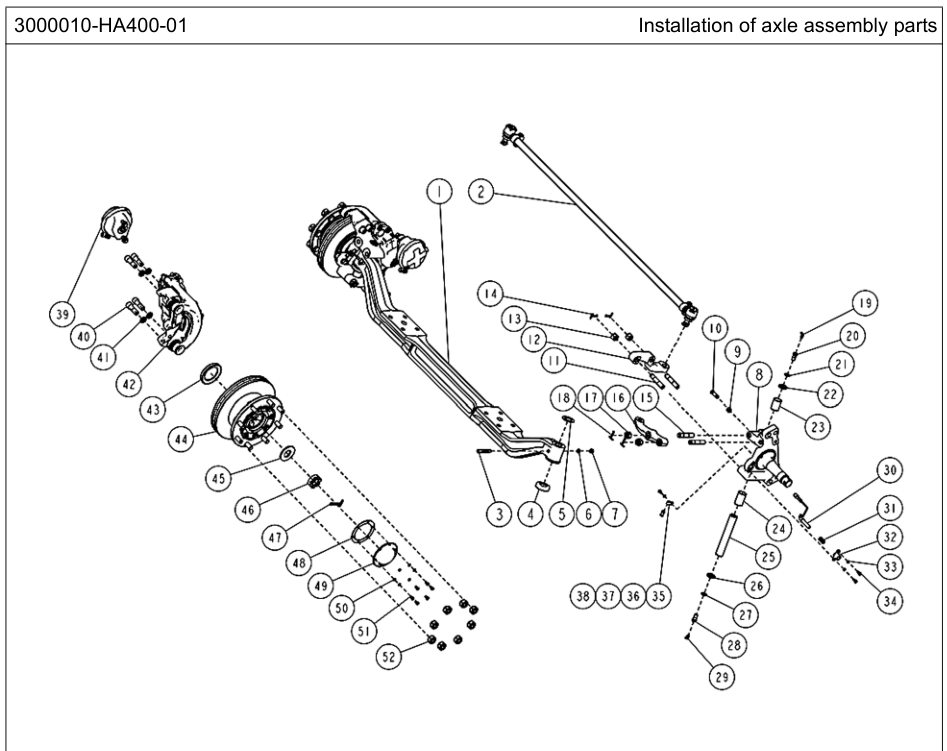

Схема с разнесёнными деталями показывает их взаимное расположение и принадлежность к узлам. В примере DFH4180-HA43-930-A1 можно отдельно рассмотреть балку, поворотную часть и колёсный узел. Это помогает понять, о каком соединении говорит исполнитель, когда описывает обнаруженное перемещение.

Цифры возле деталей на рисунке связывают изображение с перечнем позиций исходного каталога. Их нельзя использовать как готовые артикулы для покупки. Даже наличие номера в таблице ещё требует проверки применимости к установленному исполнению.

Здесь важно различие между каталогом и руководством по ремонту. Каталог объясняет состав и помогает искать детали. Руководство задаёт способ проверки, порядок работы и применимые требования. Подробная схема не заменяет сведения о затяжке, регулировке или контроле после сборки.

Подбор строят как последовательную сверку. Исполнитель идентифицирует ось, сопоставляет её с документацией, уточняет исполнение ступичного узла и определяет состав замены. Если сведения расходятся, причину расхождения выясняют до заказа деталей.

Внешнее сходство снятой и предлагаемой детали не завершает подбор. Оно позволяет заметить очевидное отличие, но не подтверждает все параметры сопряжения. Обоснование выбора должно опираться на применимость, а не только на фотографию или совпадение общего названия.

Что проверяют рядом с повреждённым подшипником

Если повреждение подшипникового узла подтвердилось, проверка должна объяснить условия, в которых оно возникло. В руководстве SKF повреждения подшипников рассмотрены вместе с загрязнением, смазкой и установкой. На странице 26 описан осмотр рабочих поверхностей; на странице 50 приведены примеры коррозии и повреждений от частиц. На страницах 52 и 54 показаны последствия недостатка смазки, перекоса и загрязнения. SKF, TFO wheel end maintenance, редакция декабря 2017 года.

Эти примеры объясняют направления анализа, но не устанавливают причину по одному внешнему признаку. Фотография повреждённой поверхности помогает зафиксировать находку. Заключение требует сопоставить её с остальным состоянием узла и условиями его работы.

Уплотнение важно как часть защиты рабочей области. При обнаружении загрязнения нужно выяснить возможный путь его попадания и оценить сопряжённые поверхности. Удаление следов само по себе не объясняет, почему они появились.

Наличие смазки также не подтверждает, что условия работы соответствовали требованиям конструкции. Посадочные поверхности оценивают отдельно: новый подшипниковый узел не восстанавливает повреждённую опору. Способ проверки и решение о пригодности выбирают по документации установленной оси.

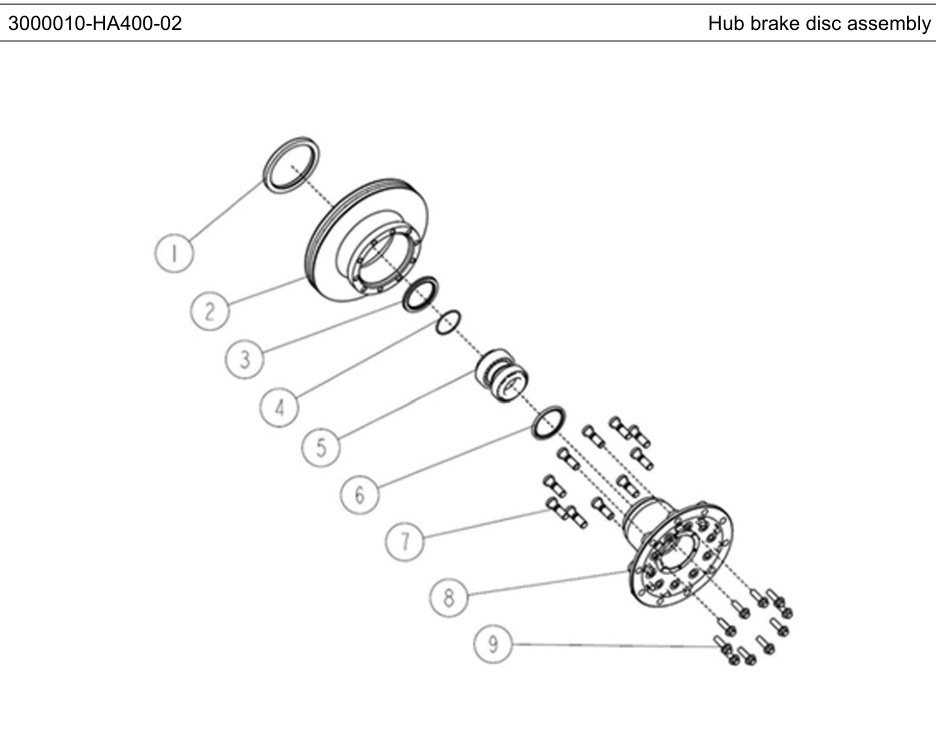

На следующей схеме DFH4180-HA43-930-A1 ступица, тормозной диск, уплотнения и подшипниковый узел показаны раздельно. Именно этот рисунок помогает обсудить состав замены: какие элементы входят в предложенную деталь, а какие остаются отдельными позициями.

По конструкции и результатам осмотра проверяют также тормозной диск и предусмотренное исполнением кольцо ABS. Основанием служат связь с симптомом, обнаруженное повреждение или контроль при работе с узлом. Само соседство с подшипником не означает обязательную замену.

Общие материалы SKF не задают для этого Dongfeng смазку, её количество, момент затяжки или интервал обслуживания. Процедуры для описанных в руководстве разборных ступиц нельзя переносить на другое исполнение без подтверждения применимости.

Замена узла и контроль качества ремонта

Обоснованный ремонт связывает обнаруженный дефект, выбранные детали и проверку результата. Деталь должна соответствовать установленной конструкции, а связанные повреждения должны быть учтены. Отсутствие шума после сборки полезно, но не заменяет предусмотренных контрольных операций.

Порядок профессиональной работы удобно разделить на несколько этапов. Это последовательность контроля, а не инструкция по разборке.

1. Подтвердить исполнение оси и ступичного узла, выбрать применимую документацию.
2. Зафиксировать обнаруженный дефект и результаты проверки соседних деталей.
3. Определить состав ремонта по состоянию узла и требованиям документации.
4. Выполнить установку с предусмотренными материалами, инструментом и контролем.
5. Проверить результат и записать применённые детали вместе с выполненными работами.

Замена детали и устранение причины — не всегда одно действие. Если обнаружено повреждение уплотнения или посадки, исполнитель объясняет, как учёл его в ремонте. Формулировка «поставили новый подшипник» не раскрывает этого решения.

Контроль после сборки связывают с исходным дефектом. При жалобе на люфт проверяют состояние соответствующего соединения. При жалобе на нагрев выясняют, установлен ли его источник и выполнены ли необходимые работы. Один благополучный признак не отвечает на остальные вопросы.

В документах полезно сохранять не только название купленной детали, но и основание её выбора. Тогда при повторном обращении механик сможет сопоставить установленное исполнение с предыдущим ремонтом. Отдельная запись о проверке соседних деталей объяснит, что именно осмотрели и какие замечания обнаружили.

Если после работы симптом изменился, результат требует объяснения. Уменьшение шума ещё не подтверждает состояние всех затронутых соединений. Заключение должно описывать устранённый дефект и выполненный контроль, а не только впечатление от работы машины.

Для заказчика различие видно по содержанию итоговых документов. Перечень запчастей отвечает на вопрос, что установили. Перечень работ — что сделали. Результаты контрольных операций объясняют, на каком основании исполнитель оценил состояние узла после ремонта.

Когда движение увеличивает риск повреждения

При заметном люфте, перегреве или тяжёлом шуме движение нельзя использовать как диагностический эксперимент. Возможность дальнейшего движения и способ доставки определяет профильный специалист по состоянию машины. Первичное описание помогает организовать проверку, но не служит разрешением продолжать рейс.

Попытка «проехать ещё немного, чтобы стало понятно» может увеличить повреждение. Новое наблюдение не оправдывает поездку, если состояние колёсного узла ещё не оценено. Нельзя назначить безопасное расстояние по переписке на основании одного названия симптома.

Исчезновение признака также не подтверждает исправность. Шум может проявляться в одних условиях и не воспроизводиться в других. Если источник не установлен, пауза в проявлении не объясняет состояние подшипника, тормоза или соседнего соединения.

Отсутствие сообщения на панели приборов не заменяет механическую проверку ступицы. Наблюдения по панели дополняют описание, но не доказывают, что люфт или нагрев допустимы. Решение о дальнейшем обращении с машиной требует оценки самого узла.

Для первичного описания полезны уже известные обстоятельства: когда заметили шум, менялся ли он при торможении, что именно назвали люфтом или нагревом. Специально повторять тревожный режим ради дополнительного наблюдения не нужно.

Проверку с вывешиванием, измерением перемещений и доступом к деталям выполняют в подходящих условиях. Точки подъёма, способы удержания машины и действия с тормозом определяют по конструкции и профессиональной процедуре. Универсальной дорожной проверки, которая заменяет эту работу, здесь нет.

Результат первичной консультации — решение о следующем действии: осмотре на месте либо согласованном способе доставки. Если данных для оценки движения недостаточно, консультация должна завершиться организацией проверки, а не предположением об исправности.

Как сохранить историю ступицы в автопарке

Историю ремонта полезно хранить так, чтобы следующий механик мог связать исходный симптом, установленную причину и выполненные работы. В GruzHub сохраняются парк, документы техники, контакты и реквизиты; данные подставляются в заявку. Симптомы, фото, видео, согласования и документы остаются в чате. Это сокращает повторный ввод сведений и поиск материалов между обращениями.

Техническую историю строят вокруг изменений состояния машины. Отдельно записывают, что заметил водитель, что обнаружил исполнитель и что подтвердил контроль после ремонта. Такой порядок сохраняет различие между предположением и результатом, даже если в переписке участвуют несколько человек.

Для ступицы полезны сведения об идентифицированном исполнении оси, составе замены и проверенных соседних деталях. Если позже снова появится шум, предыдущая запись поможет установить, какой узел ремонтировали. Она также покажет, какие причины уже проверяли и какие замечания сохранились после работы.

Состав ремонта согласуют после диагностики. Исполнитель объясняет, какие детали требуют замены и на каком основании, а заказчик фиксирует решение. Разница между предварительным расчётом и подтверждённым объёмом разобрана в статье о согласовании ремонта грузовика с СТО.

Историю используют и при планировании ТО и ремонтов автопарка, чтобы учитывать предыдущие работы и оставшиеся замечания. Запись о замене подшипникового узла сама по себе не назначает новый интервал обслуживания. Для этого нужны требования, применимые к установленной конструкции.

При закрытии обращения полезно проверить, понятно ли из документов, что сделали и как оценили результат. Общая строка «ремонт ступицы» не объясняет состав замены. Конкретное описание помогает следующему исполнителю начать с подтверждённых сведений.

Работы со ступицами, осями и посадочными поверхностями относятся к ремонту ходовой грузовиков. Если передняя ступица требует проверки, создайте заявку в GruzHub и согласуйте с профильным исполнителем диагностику установленного узла.

Частые вопросы

Нужно ли менять подшипниковые узлы сразу с обеих сторон?

Из обращения по левой стороне не следует необходимость замены справа. Для такого решения нужны оценка состояния второй стороны и требования применимой документации. Проверка противоположного узла и его обязательная замена — разные действия. Основанием парной замены должен быть обнаруженный дефект либо конкретное требование для установленной конструкции.

Можно ли заранее купить полный комплект деталей?

Сначала нужно подтвердить, к какому исполнению оси относится комплект и что в него входит. Название «полный» не объясняет состав и не гарантирует устранение обнаруженных повреждений. Перечень согласуют после идентификации узла и осмотра. Повреждение посадки или соседней детали может потребовать работ, которые покупка комплекта не покрывает.

Что сохранить, если неисправность появилась повторно?

Нужны документы предыдущего ремонта, перечень установленных деталей и описание нового проявления. Повторный симптом сам по себе не доказывает ошибку установки или дефект запчасти. Сопоставление обращений помогает проверить, совпадает ли источник, какие условия работы оценивали раньше и что изменилось. Вывод делают после проверки, а не только по времени между обращениями.

Можно ли использовать руководство SKF вместо документации Dongfeng?

Руководство SKF помогает понять направления анализа повреждений: состояние рабочих поверхностей, влияние загрязнения, смазки и установки. Для назначения процедуры конкретному DFH4180 этого недостаточно. Нормы ступиц другой конструкции нельзя переносить на неизвестное исполнение оси. Применимость деталей и порядок ремонта подтверждают документацией установленного узла.
