Dongfeng GX: SPN 4220 FMI 8 и сбои переключения передач

При сбоях переключения Dongfeng GX запись SPN 4220 FMI 8 направляет диагностику к сигналу положения Rail C. В обращении 1752 заявитель сообщил о самопроизвольных переключениях и «вылете скоростей», назвав причиной мехатроник. Отчёт подключённого Endurant HD China связывает Code 295 и ID 4220 с Rail C Position; обе строки имеют статус Inactive. Это подтверждает зарегистрированные события, но не поломку конкретной детали. Заключения исполнителя и результата ремонта нет; статус «Делается расчёт работ» не раскрывает дальнейшую историю. По этим данным нельзя назначить замену коробки или установить связь каждого эпизода с кодом.

Что связывает ошибку Rail C с жалобой на переключение

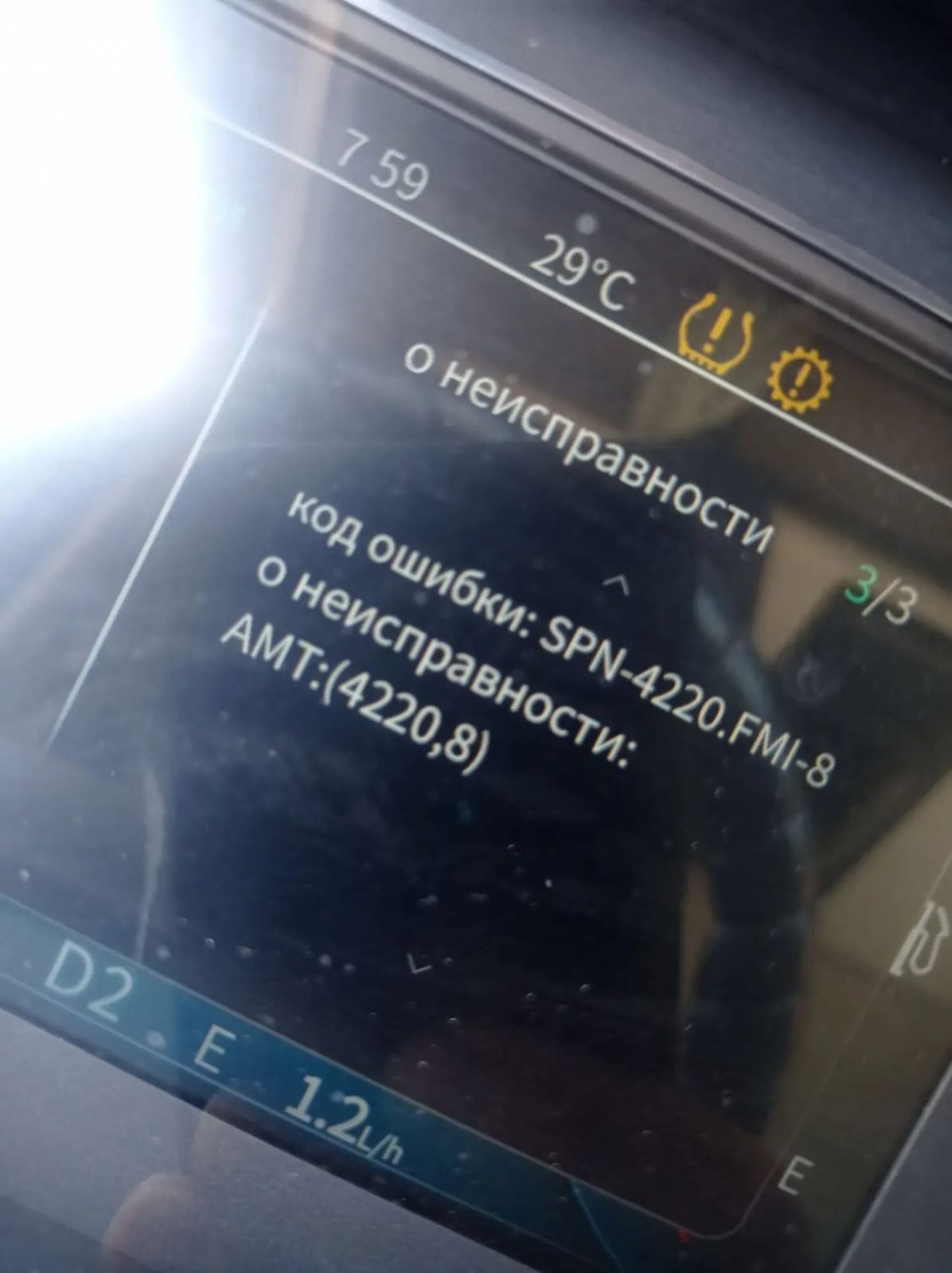

В обращении указан Dongfeng GX DFH4180 2024 года. На фотографии панели видны две разные строки: Код ошибки: SPN-420-FMI-8 и AMT:(4220,8). Их нельзя переписать как один идентификатор или молча добавить недостающую цифру. Источник связи с Rail C — отчёт подключённого продукта Endurant HD China (12-Speed), где показаны Code 295, ID 4220 и описание Rail C Position.

Разница между надписями существенна для поиска документации. Если сохранить только SPN 420, специалист получит иной номер, чем в отчёте трансмиссии. Если оставить только 4220, исчезнет наблюдаемое расхождение между экранами. Поэтому обе строки панели сохраняют буквально, а идентификатор события перепроверяют по данным подключённого блока.

Наблюдение или запись	Что подтверждает	Чего не доказывает
Жалоба на самопроизвольное переключение и «вылет скоростей»	Описание поведения машины заявителем	Поломку мехатроника или другого конкретного узла
Код ошибки: SPN-420-FMI-8 и AMT:(4220,8)	Две разные строки на панели	Тождество SPN 420 и SPN 4220
Code 295, ID 4220, FMI 5, Inactive	Запись Rail C Position с указанным типом отклонения	Обрыв определённого провода или повреждение конкретного контакта
Code 295, ID 4220, FMI 8, Inactive	Другую запись Rail C Position	Необходимость замены MTM
D2 на фотографии	Отображаемое обозначение	Скорость, движение или исправность автомобиля

Жалоба описывает поведение машины, фотография фиксирует сообщение панели, отчёт содержит события блока. Эти сведения дополняют друг друга, но отвечают на разные вопросы. Общий принцип чтения диагностических обозначений разобран в статье о расшифровке SPN и FMI.

Как AMT управляет переключением передач

AMT сочетает механическую коробку с электронным управлением и исполнительными механизмами. В техническом описании китайского семейства Endurant производитель указывает электронное управление и пневматические приводы. На странице также показаны отдельные элементы управления трансмиссией и привода сцепления. Это позволяет разделить функции системы, даже когда несколько её частей объединены конструктивно. Источник — раздел об устройстве 赢动AMT / Endurant.

В общей логике автоматизированного переключения блок управления задаёт действие, а исполнительный механизм выполняет перемещение. Сведения о положении позволяют контролировать результат. Отправленная команда и достигнутое положение — разные данные: первая описывает требуемое действие, второе помогает оценить, что произошло с механизмом.

Сцепление и выбор передачи тоже решают разные задачи. Сцепление управляет передачей крутящего момента между двигателем и трансмиссией. Механизм переключения выбирает передачу внутри коробки. Водитель может описывать нарушения этих процессов похожими словами: машина дёрнулась, перестала тянуть или не выполнила ожидаемое переключение. Поэтому бытовое название симптома ещё не определяет неисправную часть.

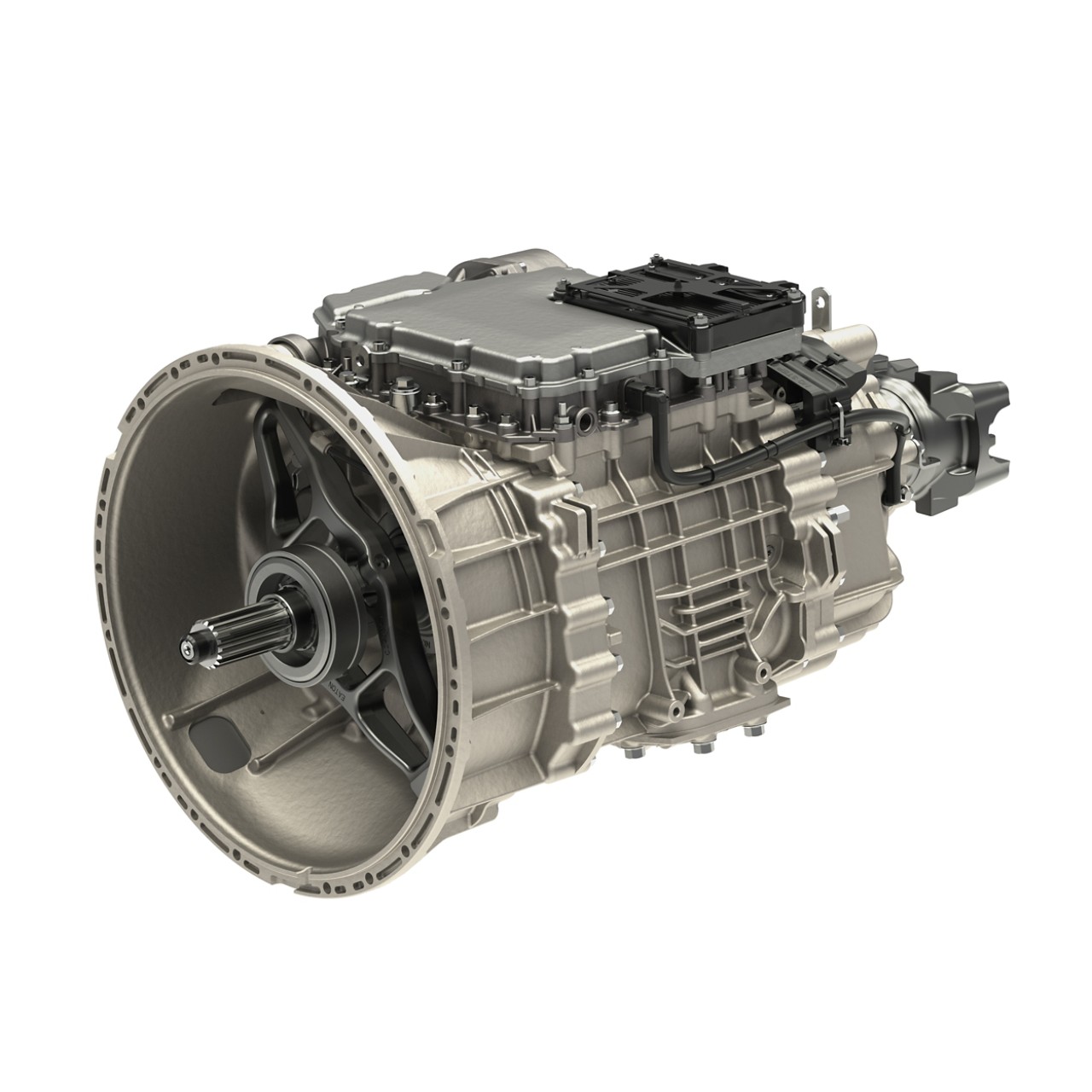

На наружном изображении можно рассмотреть корпус и расположение агрегатов, но нельзя оценить электрический сигнал или внутреннее состояние механизма. Для объяснения сбоя нужны другие сведения: что зарегистрировал блок и как это соотносится с поведением машины. Даже узнаваемый внешний вид коробки не заменяет её идентификацию перед ремонтом.

Зачем коробке сигнал положения Rail C

Название Rail C Position относится к контролю положения рейки C механизма переключения. Буква C здесь не означает отдельную «передачу C» и не называет повреждённую шестерню. В отчёте китайского продукта это название сопровождает ID 4220 с двумя разными FMI. Чтобы понять запись, нужно учитывать и контролируемый параметр, и вид обнаруженного отклонения.

Обратная связь нужна для сопоставления требуемого действия с состоянием механизма. Если сведения о положении имеют неожиданные параметры, возникает вопрос к достоверности сигнала. Физическое перемещение и сообщение о нём нельзя считать одним и тем же процессом. Ошибка контроля положения сама по себе не показывает, что рейка заклинила или что изношена вилка.

В разделе Overview американского руководства Endurant HD, Fault Code 295: Rail C Position описаны датчики положения реек. Они расположены в мехатронном модуле MTM и связаны с блоком управления трансмиссией TCM. Это справка о родственном исполнении: она объясняет функции узлов, но не подтверждает одинаковые детали и соединения у Endurant HD China.

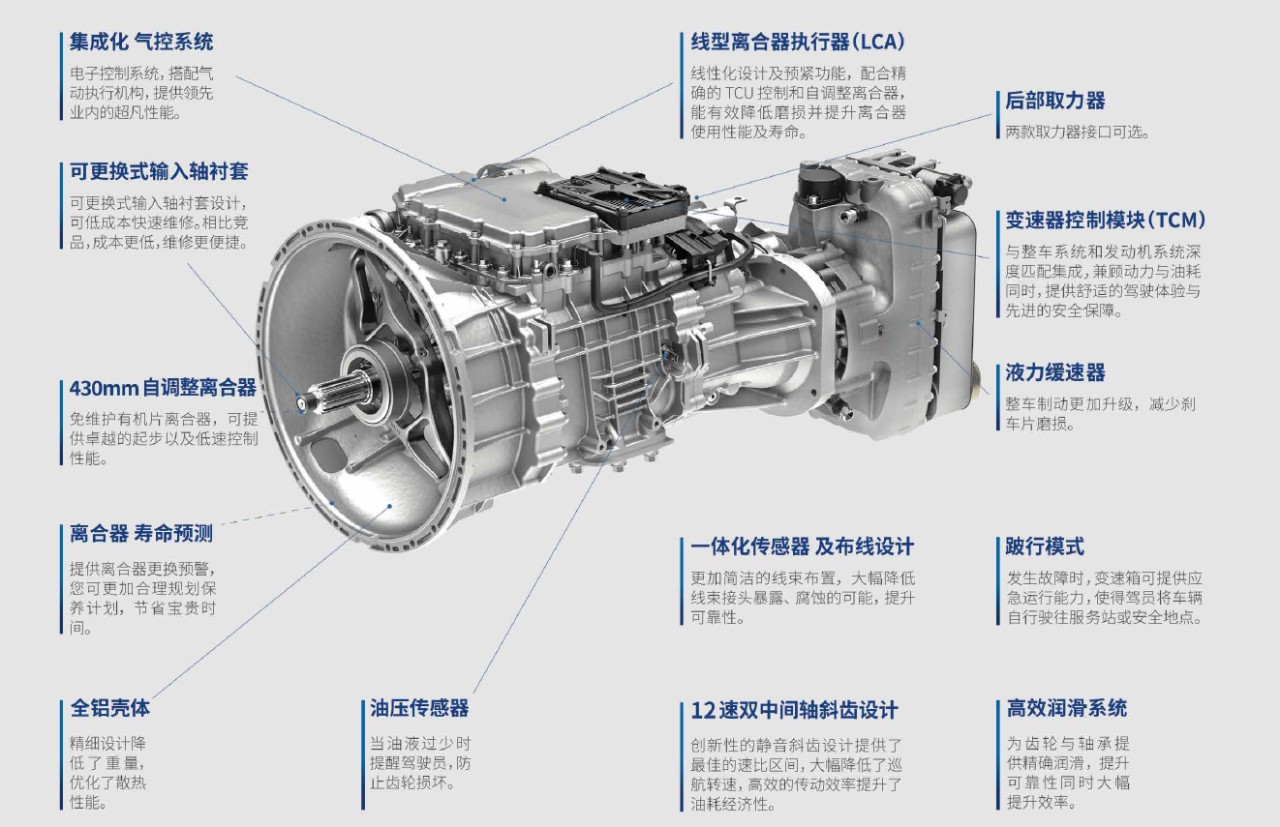

Рисунок помогает увидеть, что управление трансмиссией и привод сцепления обозначены отдельно. Он не показывает расположение дефекта в рассматриваемом обращении. Указанные изготовителем характеристики изображённого варианта также нельзя автоматически считать характеристиками этого GX.

Практический вопрос для диагностики звучит точнее, чем «сломался мехатроник»: какие сведения о положении получает управление и где подтверждено отклонение? Ответ требует проверки установленного исполнения. Одного перевода названия Rail C Position для этого недостаточно.

Чем различаются FMI 5 и FMI 8

В предоставленном отчёте FMI 5 сопровождается текстом Current below normal or open circuit: ток ниже нормы или разомкнутая цепь. Для FMI 8 указано Abnormal frequency pulse width or period: ненормальная частота, ширина импульса или период. Оба описания относятся к Rail C Position, но характеризуют разные отклонения.

Для FMI 5 ключевой смысл — электрическое состояние контролируемой цепи. При этом строка не указывает место возможного разрыва. Из неё нельзя выбрать определённый провод, контакт или разъём для замены. Такая рекомендация должна опираться на проверку цепи по документации нужной модификации.

FMI 8 относится к параметрам сигнала. Слово «частота» здесь не означает, что коробка слишком часто переключала передачи. Частота электрического сигнала и частота переключений в рассказе водителя — разные величины. Совпадение слова не устанавливает причинную связь между жалобой и диагностической записью.

В американском руководстве TRTS0950 EN-US, выпуск July 2026-C, раздел Conditions to Set Fault Code Active связывает FMI 8 с отклонением частоты сигнала положения. Раздел Possible Causes перечисляет датчик, внутренний жгут, конфигурацию типа MTM, программное обеспечение и TCM. Этот перечень показывает, почему код не сводится к обязательной замене одного узла. Источник — Fault Code 295: Rail C Position.

Для китайского исполнения перечень служит только справочным объяснением возможной природы сигнала. Он не назначает проверки по американской распиновке и не подтверждает применимость указанных там деталей.

Два FMI также не означают две независимые поломки. Вместе они дают специалисту больше сведений о зарегистрированных событиях. Чтобы объединить их одной причиной или разделить, нужны результаты диагностики, а не только одинаковый ID.

Что означает Inactive при сохраняющейся жалобе

Inactive означает, что ошибка не активна в момент чтения отчёта. Это статус записи при диагностическом подключении, а не заключение об исправности автомобиля. В предоставленном кадре оба события Rail C Position имеют такой статус.

Описание водителя относится к поведению машины, а статус — к состоянию ошибки при чтении. Если сведения получены в разных условиях, между ними может не быть противоречия. Ранее замеченное нарушение не становится выдуманным только потому, что при подключении активных ошибок нет.

В разделе Troubleshooting Tips and recommendations Roadranger support FAQs Eaton отдаёт приоритет активным кодам. Если остались только неактивные, предлагает учитывать счётчик появлений и временную отметку. Отдельно производитель подчёркивает значение жалобы водителя для выбора направления диагностики.

Для рассматриваемого отчёта это означает необходимость сопоставить записи с уже наблюдавшимся сбоем. Самая заметная строка или наибольший счётчик ещё не становятся установленной причиной. Они помогают выбрать, что исследовать, но не заменяют результат проверки.

Полезно различать отказ включения, неожиданную смену индикации и потерю тяги. Эти наблюдения уточняют жалобу, даже если ошибка сейчас не активна. Специально воспроизводить неисправность в движении для такого уточнения не нужно.

Исчезновение сообщения с панели также не подтверждает устранение причины. Для вывода о ремонте нужен результат проверки, связанный с исходным нарушением. Статус Inactive сам по себе не даёт основания продолжать рейс.

Как читать Count и Timestamp без ложных выводов

В руководстве ServiceRanger Count определён как число зарегистрированных переходов ошибки из Active в Inactive и обратно в Active. Timestamp показывает время работы продукта с момента обнаружения ошибки; пример в документе привязан к последнему активному состоянию. Время работы может учитывать, например, включённое зажигание. Эти определения приведены на печатной странице 28 ServiceRanger 4 User’s Guide, TCMT0072 EN-US, December 2015.

В фотографии отчёта обращения сохранены следующие значения:

Запись Rail C Position	Статус	Count	Timestamp
Code 295, ID 4220, FMI 5	Inactive	50	17h 39m
Code 295, ID 4220, FMI 8	Inactive	123	00h 47m

Count 123 не означает 123 «вылета передачи». Диагностическая система считает переходы состояния ошибки, а водитель наблюдает поведение автомобиля. Между этими событиями нельзя поставить знак равенства без сопоставления. Тем более счётчик не показывает количество повреждённых деталей.

Значение 00h 47m нельзя пересказать как «неисправность появилась 47 минут назад». Оно относится к времени работы продукта, а не непосредственно к настенным часам. Поэтому по нему нельзя восстановить календарное время происшествия, просто вычтя минуты из времени фотографии.

Сравнение двух строк полезно для выбора направления поиска. Однако большая повторяемость или меньший Timestamp не доказывают, что именно эта запись объясняет последнюю жалобу. Сначала нужно понимать систему отсчёта и обстоятельства наблюдаемого сбоя.

В разделе Vehicle того же кадра присутствуют ещё две неактивные записи. Это ID190 Engine Speed, FMI0, Count1 и ID3597 ECU Power Output Supply Voltage #1, FMI2, Count1. Они дают повод сопоставить события, но не подтверждают поломку двигателя или питание как причину нарушения переключений.

Руководство 2015 года используется здесь для чтения столбцов интерфейса. Сведения о подключённом Endurant HD China получены из конкретного отчёта. Старое руководство программы не становится инструкцией по ремонту этой трансмиссии.

Как различать смену передачи, её потерю и отказ включения

Фраза «вылетает скорость» может объединять разные проявления. Водитель мог заметить смену обозначения передачи, прекращение тяги или отказ включить выбранный режим. Для диагностики эти описания задают разные исходные вопросы. Их нужно уточнять через уже произошедшее, сохраняя отдельно наблюдения и предполагаемое объяснение.

При неожиданной смене передачи сначала важно понять, что именно изменилось: индикация, тяга или оба признака. Рассказ «на экране стало другое обозначение» точнее, чем готовый вывод о механическом повреждении. При этом сама индикация ещё не раскрывает причину. Её сопоставляют с состоянием системы и реакцией машины.

При потере тяги нельзя заранее утверждать, что передача механически вышла из зацепления. Сцепление и механизм выбора передачи участвуют в разных частях передачи момента. Поэтому описание «машина перестала тянуть» полезно сохранить без добавленного диагноза. Специалисту предстоит определить, какой процесс был нарушен.

Отказ включения отличается от ситуации, когда передача сначала работала, а затем поведение изменилось. Здесь помогает последовательность уже замеченных событий: какой режим выбрали, что появилось на панели и последовала ли ожидаемая реакция. Если какой-то этап водитель не запомнил, его не нужно достраивать по предположению.

Такое уточнение не требует дорожного эксперимента. Уже имеющиеся фотографии, записи и воспоминания дают исходные сведения для профессиональной проверки. Повторный выезд ради появления ошибки может создать опасную ситуацию и не заменяет диагностику.

На фотографии обращения видно D2. Этот кадр не отвечает на вопросы о скорости, нагрузке и моменте появления жалобы. По нему нельзя установить, что автомобиль разгонялся, стоял или продолжал рейс. Обозначение остаётся частью наблюдения, пока другие сведения не позволяют связать его с конкретным эпизодом.

Как выбрать применимое руководство и безопасную проверку

Отчёт прямо называет Endurant HD China (12-Speed). Документ TRTS0950 EN-US относится к американскому Endurant HD. Совпадение кода и названия Rail C Position помогает понять назначение сигнала, но не подтверждает одинаковые контакты разъёмов, пределы измерений и процедуры замены.

Перед профессиональными измерениями специалисту нужны идентификация установленной коробки, её серийное исполнение и подходящее руководство. Двигатель и серийный номер КПП в материалах обращения не установлены. Названия Dongfeng GX и года выпуска недостаточно, чтобы заполнить эти сведения по похожему автомобилю.

Здесь полезно различать три вида документов. Описание семейства объясняет устройство. Руководство диагностической программы помогает читать отчёт. Документация конкретной трансмиссии определяет методы проверки и ремонтные действия. Один документ не может автоматически выполнять все эти задачи.

В результате диагностики должны появиться ответы на конкретные вопросы: какое отклонение обнаружено, каким способом оно проверено и как связано с жалобой? Для согласования работ также важно, по какой документации оценивали результат. Это позволяет отделить измерение от предположения и понять основание предлагаемой замены.

Само наличие FMI 8 не служит основанием для изменения конфигурации, прошивки или разборки MTM. Сброс ошибок и отключение питания также не подтверждают ремонт. Если запись исчезла, это ещё не объясняет, почему нарушалось управление передачей.

Разбирать мехатронный модуль или проводить проверки пневматических исполнительных механизмов на дороге по общему описанию нельзя. Эти действия требуют подходящей процедуры и условий работы. Американское руководство не подтверждает допустимость конкретной операции на китайском исполнении.

Если поведение коробки мешает надёжно управлять автомобилем, нужно безопасно остановиться и обратиться к профильному специалисту. Возможность дальнейшего движения оценивают по состоянию машины и применимой инструкции. Ни Inactive, ни отсутствие нового сообщения на панели не заменяют такую оценку.

Как согласовать диагностику с профильным сервисом

Для этой задачи нужен сервис, который работает с соответствующим китайским исполнением AMT и может объяснить основание предложенных работ. В согласовании полезно разделить диагностику и последующий ремонт. Формулировка «заменить мехатроник по FMI 8» не показывает, какую неисправность подтвердили и почему выбрана именно эта деталь.

Результат диагностики стоит фиксировать понятными словами: обнаруженное отклонение, основание вывода и предлагаемые работы. Если требуется дополнительная проверка, это тоже отдельный результат. Он помогает понять, какие сведения ещё нужны для решения, вместо преждевременного согласования замены коробки.

В GruzHub сохраняются данные парка, документы техники, контакты и реквизиты. Данные подставляются в заявку, а фото, видео и согласования остаются в чате. Это помогает обсуждать с СТО одну и ту же машину, обе строки панели и полный набор записей отчёта.

Если диагностика подтвердит необходимость работ со снятым агрегатом, соответствующее направление представлено на странице ремонта узлов и агрегатов грузовой техники. Сам код Rail C не означает, что коробку уже нужно снимать. Объём работ определяют по результатам проверки.

Создайте заявку в GruzHub, чтобы найти профильного исполнителя для диагностики AMT Dongfeng GX и согласовать следующий шаг.

Частые вопросы

Почему внутренний Code 295 отличается от ID 4220?

Code — код Eaton, присвоенный диагностическому сообщению. Поле ID содержит идентификатор события; для сообщений J1939 руководство ServiceRanger указывает SPN. Поэтому разные числа в этих столбцах не противоречат друг другу. В отчёте обращения Code 295 и ID 4220 стоят в строках Rail C Position. Полную запись нужно читать вместе с FMI и статусом. Отдельная надпись SPN 420 на панели требует сопоставления с отчётом, а не исправления по догадке.

Можно ли подобрать MTM только по обозначению Dongfeng GX?

По представленным данным — нет. Название автомобиля и строка ошибки не определяют исполнение запасной части. Для подбора нужны идентификация установленной трансмиссии и проверка применимости по документации. Артикул из американского руководства нельзя считать подходящим только потому, что в нём встречается тот же код Rail C Position. Кроме того, до подбора детали нужно подтвердить, что её замена требуется.

Доказывает ли рисунок с ретардером его наличие на автомобиле?

Нет. Рисунок производителя показывает вариант китайского семейства Endurant и расположение обозначенных элементов. Он не описывает комплектацию конкретного GX. Изображение без ретардера также не подтверждает его отсутствие на машине. Эти иллюстрации помогают рассмотреть устройство семейства; установленное оборудование определяют по сведениям конкретного автомобиля и трансмиссии.

Можно ли по записи Engine Speed признать двигатель причиной переключений?

Нет. В отчёте видна неактивная запись ID190 Engine Speed с FMI0 и Count1. Она сообщает о зарегистрированном событии, но сама по себе не устанавливает связь с Rail C. Для такого вывода нужно сопоставить обстоятельства и результаты проверки. Аналогично запись ECU Power Output Supply Voltage #1 не доказывает, что питание стало причиной сбоя КПП.
