Энергоаккумулятор полуприцепа: тормозная камера, шток и правильный подбор

Энергоаккумулятор полуприцепа использует пружину для стояночного торможения, а давление воздуха — для отпускания тормоза. При подборе проверяют совместимость с тормозным механизмом, исполнение камеры, шток и допустимый ход. Похожий корпус и совпавшие крепления ещё не означают взаимозаменяемость. Просьба заменить узел сама по себе не устанавливает причину неисправности: сначала специалист отделяет дефект камеры от утечки в подключении и проблемы управления.

Обращение по прицепу: две системы в одном ремонте

В обращении по прицепу запросили замену пневмоподушки и энергоаккумулятора. Статус карточки — «завершён», но перечня выполненных работ, причины замены и характеристик тормоза в ней нет. Подтверждён запрос на работы; диагноз, установленная деталь и результат ремонта неизвестны. Ни утечку, ни самоторможение этой машине приписывать нельзя.

Пневмоподушка относится к подвеске, энергоаккумулятор — к тормозам. Упоминание в одном обращении не объединяет их в один неисправный узел. Для каждой системы нужно отдельное основание ремонта. В случае тормозного привода важно установить исполнение камеры и понять, почему возникла потребность в замене.

Это различие полезно механику автопарка при чтении краткого описания работ. Формулировка «поменять подушку и камеру» перечисляет предполагаемые операции, но не показывает путь от наблюдения до вывода. Из неё нельзя узнать, что именно осмотрел исполнитель и на каком основании выбрал детали.

Работа подвески не подтверждает исправность тормоза. Обратный вывод столь же ненадёжен: проверка тормозного привода ничего не говорит о состоянии пневмоподушки. При приёмке эти результаты рассматривают отдельно, даже если обе операции выполняла одна мастерская.

В описании ремонта полезно различать наблюдение водителя, заключение исполнителя и результат проверки после вмешательства. Название заказанной детали относится к предполагаемому решению. Оно не заменяет описание дефекта и не доказывает, что именно эта деталь вызвала жалобу.

Чем энергоаккумулятор отличается от рабочей камеры

Рабочая тормозная камера преобразует давление воздуха в механическое усилие, которое передаётся тормозному механизму. Пружинная часть действует иначе: запасённая энергия пружины обеспечивает стояночное торможение. Воздух сжимает пружину и позволяет отпустить тормоз. Это различие описано в разделах о рабочих и пружинных приводах Knorr-Bremse TruckServices — Brake Actuators.

В комбинированном приводе эти функции объединены конструктивно. Однако проверять их нужно раздельно: действие одного режима не подтверждает исправность другого. Для владельца это означает, что фразы «камера работает» недостаточно. Нужно понимать, какую функцию проверили и что установили.

Слово «камера» в разговоре может обозначать разные изделия. Один человек имеет в виду рабочую камеру, другой — комбинированный узел с пружинной частью. Поэтому название без маркировки и вида установленного привода недостаточно для подбора. Разница касается назначения детали, а не только формы корпуса.

Шток передаёт механическое воздействие от камеры к тормозному механизму. Для совместимости важны его исполнение, соединение и геометрия. Длина штока и допустимый ход — разные характеристики: первая описывает размер детали, второй — её перемещение. В каталоге WABCO для них предусмотрены отдельные графы.

Ниже показана рабочая камера UNISTOP для дискового механизма. На изображении видны корпус и сторона присоединения к тормозу. Это отдельный тип изделия, который нельзя автоматически отождествлять с комбинированным приводом.

До сравнения предложений стоит убедиться, что исполнители обсуждают одинаковый узел. Замена рабочей камеры и замена комбинированного привода — разные технические задачи. Даже название «энергоаккумулятор» ещё не определяет подходящее исполнение.

Воздух, пружина и удержание стояночным тормозом

В пружинной части воздух нужен для сжатия пружины и отпускания тормоза. Поэтому фраза «воздух к камере подходит» недостаточна для оценки исправности. Специалисту необходимо понимать, к какой части привода он поступает и какому режиму соответствует наблюдение.

Для понимания полезно разделять источник усилия и управление им. В рабочей камере усилие создаёт давление воздуха. В пружинной части источник усилия — пружина, а воздух противодействует ей. Отсутствие воздуха не означает, что внутри узла больше нет опасной энергии.

Пружинную полость нельзя самостоятельно вскрывать, снимать её хомут или нарушать обжим. Внешне спокойный узел не становится безопасным лишь потому, что из него перестал выходить воздух. Работу с ним выполняют по документации изготовителя и с предусмотренными мерами защиты.

Если тормоз не отпускается, одного наблюдения недостаточно для назначения камеры на замену. Проверка должна различить состояние самого привода и условия управления им. Иначе замена камеры может не устранить причину жалобы.

Полезно точно описать состояние машины в момент проявления проблемы. Сообщения «шипит на стоянке» и «шипит при рабочем торможении» задают разные вопросы для диагностики. Они помогают воспроизвести наблюдение, но сами по себе не указывают на неисправную внутреннюю деталь.

Перед проверками, связанными с отпусканием тормозов, машину фиксируют по предусмотренной процедуре. Универсального дорожного способа растормаживания здесь нет: порядок зависит от исполнения узла. Возможность движения и дальнейших работ определяет профильный специалист.

Почему камеры одинакового вида не всегда взаимозаменяемы

Внешнее сходство камер не подтверждает одинаковые усилие, ход и геометрию соединения с тормозом. Подбор связывает конкретную деталь с установленным механизмом и спецификацией прицепа. Совпавший крепёж отвечает лишь на часть вопросов.

Каталог WABCO различает рабочие и комбинированные камеры, исполнения для дискового и кулачкового привода. На страницах 151, 159 и 162 отдельно приведены ход, характеристики штока и подключения. Эти графы помогают увидеть различия изделий, но не назначают параметры неизвестному прицепу.

Что сопоставляют	Зачем это нужно
Изготовитель и номер камеры	Найти техническое описание конкретного изделия
Тип привода и тормозного механизма	Различить рабочую и комбинированную камеру, дисковое и кулачковое исполнение
Длина и соединение штока	Проверить соответствие механического соединения
Допустимый ход	Сопоставить перемещение привода с требованиями установленного тормоза
Фланец и крепления	Проверить присоединительную геометрию
Расположение и исполнение портов	Проверить соответствие пневматических подключений

Маркировка установленной камеры даёт отправную точку для поиска. Однако её сопоставляют со спецификацией машины и тормоза. Сам факт присутствия детали на прицепе ещё не доказывает правильность прежнего подбора, особенно если история замен неизвестна.

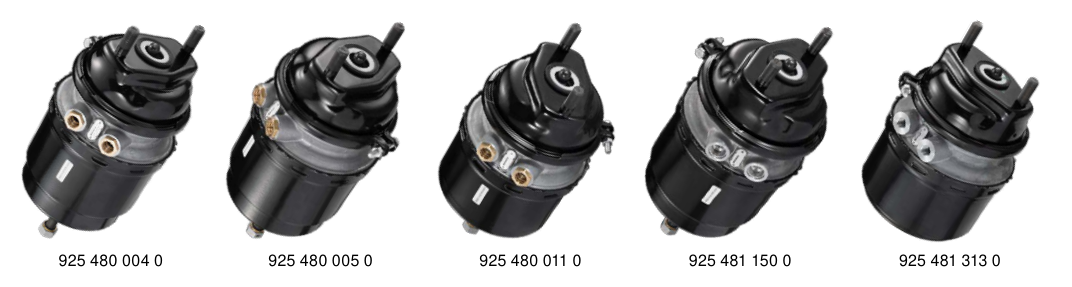

На следующем фрагменте показаны камеры TRISTOP для дискового тормоза. У изображённых изделий различаются корпуса и расположение подключений. Сравнение объясняет, почему даже внутри одного семейства нельзя выбирать замену только по общему силуэту.

Фотография маркировки помогает прочитать идентификатор, фотография узла целиком — понять расположение и подключения. Эти изображения дополняют друг друга. Общий вид не заменяет номер, а крупный план таблички не показывает связь камеры с тормозом.

При сравнении предложений полезно получить обозначение конкретного изделия и основание его применимости. Ответ «такая же по размеру» оставляет вопрос совместимости открытым. Подходящую замену подтверждают техническими данными, а не возможностью закрепить корпус на прежнем месте.

Утечка, неподходящий ход и проблема управления

Утечка возле камеры, несоответствие хода и нарушение управления требуют разных проверок. Шипение сообщает о выходе воздуха, но ещё не определяет место дефекта. Неотпускающий тормоз требует различить состояние камеры и управление ею. Замена узла без такого разделения может не устранить жалобу.

При поиске утечки специалист устанавливает точное место выхода воздуха. Трубка, фитинг и сама камера — разные возможные участки. Затем наблюдение связывают с режимом: рабочим торможением или действием стояночной части. Слова «травит энергоаккумулятор» пока лишь приблизительно локализуют проблему.

Наблюдение	Что требуется выяснить	Чего наблюдение не доказывает
Шипение слышно рядом с камерой	Где именно выходит воздух	Что повреждена диафрагма
Симптом меняется при рабочем торможении	Как проявление связано с режимом	Какой элемент неисправен
Стояночный тормоз не отпускается	Как работают привод и управление	Что камеру обязательно нужно заменить
Новая камера совпадает по креплениям	Соответствуют ли остальные параметры	Что подходят усилие, шток и ход
Подвеска работает привычно	Есть ли отдельные замечания к тормозу	Что тормозной привод исправен

Ход оценивают относительно требований конкретного привода. Оценка «шток выходит примерно нормально» не даёт основания для приёмки. Заметное отличие от соседнего узла тоже требует объяснения: сначала устанавливают предусмотренные исполнения и проверяют, допустимо ли такое сравнение.

Длина видимой части штока не заменяет измерение и оценку рабочего хода по руководству. Фотография фиксирует положение узла в определённый момент. Без понимания режима работы она не позволяет заключить, что перемещение соответствует требованиям.

При проблеме управления исправный привод может не получать предусмотренного воздействия. Поэтому диагностика не ограничивается деталью, возле которой заметили симптом. Нужно установить связь между управлением и реакцией тормоза.

Глушить контур ради продолжения рейса нельзя. Исчезновение шипения после такого вмешательства не подтверждает исправность тормозной системы. Оно также не заменяет поиск причины и контроль работы тормозов.

Что входит в профессиональную замену

Профессиональная замена начинается с подтверждения причины вмешательства и совместимости новой камеры. Её задача — восстановить предусмотренную работу тормозного привода. Исполнитель связывает результаты диагностики, идентификацию тормоза и данные каталога. Монтаж выполняют по руководству, применимому к конкретному исполнению.

Логика работы включает несколько этапов:

1. Установить исходную жалобу и условия её появления, отделив наблюдение от предполагаемой причины.
2. Идентифицировать тормозной механизм и камеру, проверить маркировку и сведения о комплектации.
3. Подтвердить дефект либо другую причину вмешательства профессиональной проверкой.
4. Сопоставить замену по предусмотренным параметрам, включая шток, соединение, ход, фланец и порты.
5. Выполнить работу и проверить герметичность, рабочее и стояночное торможение по применимому руководству.

Этот порядок помогает владельцу понять, на каком основании выбрали деталь и чем подтвердили результат. Он не заменяет процедуру демонтажа и установки. Для выполнения работ нужны документация конкретного изделия и подготовленный специалист.

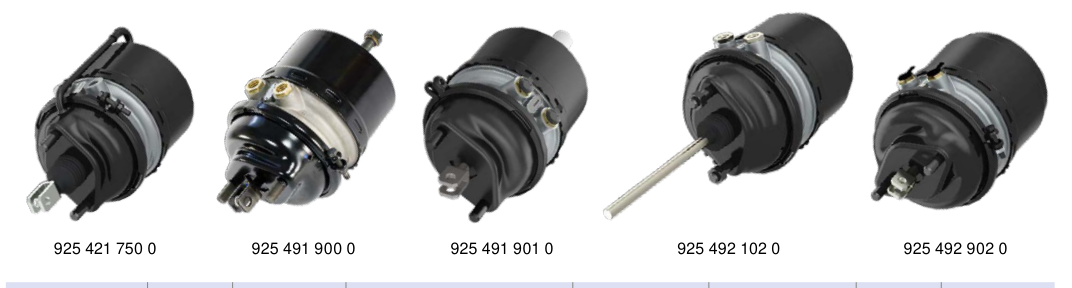

Фрагмент для кулачкового привода показывает разные штоки и соединения. На нём видны варианты с длинным штоком и с присоединительными элементами на его конце. Эти отличия относятся к механической связи с тормозом, поэтому исключать их из подбора нельзя.

Численные параметры монтажа нельзя переносить с похожей камеры. Исполнителю нужен документ для выбранного изделия и установленного тормоза. Таблица каталога помогает идентифицировать деталь, но не заменяет руководство по её установке.

Если в ходе осмотра основание ремонта изменилось, это стоит отразить в согласовании. Например, первоначальное предположение о камере и установленная неисправность подключения — разные выводы. Перечень работ должен следовать за результатом диагностики, а не сохраняться только потому, что его назвали при первом обращении.

Проверка рабочих и стояночных тормозов после ремонта

После замены нужно подтвердить герметичность и работу обоих режимов торможения по применимому руководству. Исчезновение прежнего шума отвечает только на вопрос об одном наблюдении. Оно не показывает, правильно ли действует рабочая часть, удерживает ли стояночный тормоз и отпускается ли механизм.

Проверку герметичности связывают с режимами работы привода. Если утечка проявлялась при определённом воздействии, осмотр в другом состоянии не закрывает исходную жалобу. В записи о результате полезно указать, какой режим проверили и что установили.

Рабочее торможение проверяют отдельно от стояночного. У этих частей разные функции, хотя они могут находиться в общем узле. Формулировка «проверено после установки» полезна только тогда, когда понятно, какие проверки за ней стоят.

После установки также важно подтвердить соответствие фактического изделия согласованной замене. Если согласовали одну камеру, а установили другую, внешнего сходства недостаточно. Документы должны позволять связать установленную деталь с основанием её подбора.

Отсутствие ошибки на панели не заменяет контроль тормозов. Возможность эксплуатации определяет профильный специалист по состоянию машины и результатам проверки. Водителю не следует самостоятельно отпускать тормоза или выяснять работоспособность спорного узла продолжением рейса.

Запись о приёмке отвечает на два вопроса: устранено ли исходное проявление и подтверждена ли предусмотренная работа после вмешательства. Эти ответы связаны, но один не подменяет другой. При отдельной работе с подвеской её результат фиксируют отдельно от проверки тормозов.

Общий состав работ с ходовой, подвеской и тормозами приведён на странице ремонта прицепов и полуприцепов. Для конкретного обращения объём определяют после осмотра и идентификации установленного оборудования.

Как не потерять данные прицепа и согласования

Для автопарка полезно сохранять связь между прицепом, установленной камерой, выводом специалиста и результатом проверки. В GruzHub сохраняются данные парка, документы техники, контакты и реквизиты; сохранённые сведения используются при создании заявки. Фото, видео, согласования и документы остаются в чате. Это сокращает повторный ввод и помогает восстановить основания принятых решений.

В технической переписке стоит разделять наблюдение и вывод. Сообщение о шипении содержит условия, при которых его услышали. Заключение исполнителя указывает установленное место утечки. Согласование связывает вывод с конкретной работой, а документ после ремонта фиксирует выполненное действие и контроль.

Такой порядок помогает избежать ситуации, когда согласовали «камеру», а при получении документов непонятно, какую часть привода заменили. До начала работ полезно зафиксировать идентификацию изделия и основание подбора. Границы работ и изменения решения разобраны в материале о согласовании ремонта грузовика с СТО.

Для идентификации достаточно сосредоточить фотографии на маркировке, корпусе, соединениях и креплениях узла. Каждый ракурс должен отвечать на конкретный вопрос. Фото помогает обсуждению, но не заменяет осмотр и профессиональную проверку тормоза.

Сохранённая история полезна при следующем обслуживании: механику проще сопоставить прежнюю деталь, выполненные работы и новую жалобу. Организацию такой истории разбирает материал о планировании ТО и ремонтов автопарка. Повторное обращение само по себе не доказывает ошибку прошлого ремонта: сначала сравнивают обстоятельства.

Если тормозной привод требует проверки, создайте заявку в GruzHub и согласуйте с профильным исполнителем диагностику, подбор и контроль после ремонта.

Частые вопросы

Нужно ли одновременно менять пневмоподушку и энергоаккумулятор?

Само соседство этих работ в обращении не создаёт технического требования менять оба узла. Они относятся к разным системам. Для каждой операции нужно отдельное основание: установленный дефект, результаты проверки или применимое требование изготовителя. Общая запись в заказе таких оснований не заменяет.

Можно ли заранее купить камеру, пока прицеп едет в сервис?

Заказ детали обоснован, если специалист подтвердил нужное исполнение по документации и данным установленного тормоза. Покупка по фотографии корпуса или устному названию оставляет риск несовместимости. При неполной идентификации сначала завершают подбор, затем согласуют закупку. Возможность движения прицепа оценивают отдельно: наличие заказанной детали ничего не говорит о безопасности поездки.

Нужна ли обязательно камера того же изготовителя?

Одного совпадения или различия бренда недостаточно для решения. Важна подтверждённая применимость конкретного изделия к тормозу и спецификации прицепа. Возможность альтернативы проверяет специалист по техническим документам. Похожие параметры в кратком описании магазина такую проверку не заменяют.

Что делать, если маркировку камеры невозможно прочитать?

Не угадывать исполнение по размеру корпуса. Для идентификации используют документацию прицепа и тормозного механизма, а также профессиональный осмотр установленного узла. Если сведений недостаточно, подбор остаётся незавершённым. Фотография похожей камеры на другой машине не восполняет недостающие данные.
