Колодки полуприцепа: износ и проверка тормозов

Замена колодок полуприцепа решает вопрос с изношенной накладкой, но не устраняет заедание направляющих, дефект диска или остаточное давление в приводе. Поэтому состояние расходников оценивают вместе с работой всего тормозного механизма.

В обращении GruzHub 1699 по Schmitz SKO24 была указана замена колодок. Неравномерный износ или заклинивание в карточке не зафиксированы. Ниже рассмотрены возможные причины и проверки, а не установленный диагноз этого полуприцепа.

Что проверять вместе с остатком накладки

Начинать оценку стоит с различия между фрикционной накладкой и основанием колодки. Накладка контактирует с рабочей поверхностью тормоза и расходуется при работе. Металлическое основание удерживает её в конструкции. Общая толщина детали вместе с основанием не показывает, сколько рабочего материала осталось.

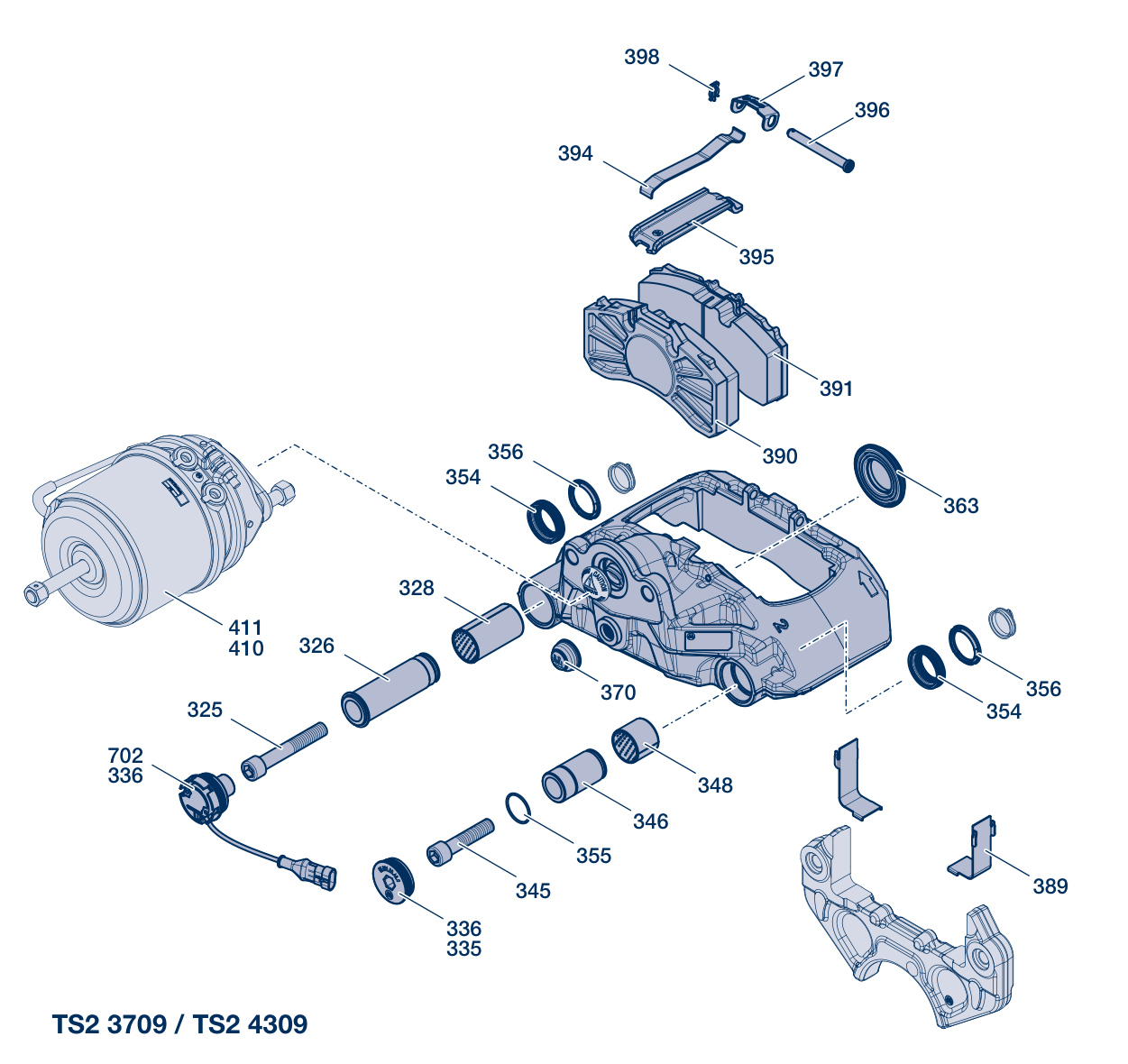

Это различие показано на странице 14 руководства BPW ECO Disc TS2: фрикционный слой и несущая пластина обозначены отдельно. Руководство относится к дисковым тормозам TS2. Оно помогает объяснить устройство, но не подтверждает установку такого механизма на полуприцепе из обращения.

Увидеть край накладки — ещё не значит оценить всю её поверхность. У дискового тормоза мастер сопоставляет внутреннюю и наружную колодки, а также выработку каждой из них по длине. Осмотр с необходимым доступом к деталям проводит мастерская. Фотография видимого края помогает зафиксировать наблюдение, но не заменяет такую проверку.

Следующий вопрос — почему потребовалась замена. Плановое обслуживание, замеченный износ и жалоба на поведение тормозов задают разный объём поиска причины. Например, сообщение о том, что колесо не освобождается после торможения, требует проверки отпускания механизма. Оно не подтверждает заранее, какую именно деталь придётся менять.

Для согласования работ полезно разделить состояние расходников и состояние механизма, который ими управляет. Формулировка «колодки изношены» отвечает только на первый вопрос. Если мастер обнаружил отклонение, в заключении нужна связь между наблюдением, проверкой и предложенным ремонтом.

Пример полезного описания — указание, какие накладки сравнили и где обнаружили различие. Следом должны идти результаты проверки предполагаемой причины. Одного названия детали в смете недостаточно, чтобы понять, почему её предлагают заменить вместе с колодками.

Как работает узел

Тормозной механизм создаёт трение между накладкой и вращающейся деталью колеса. В дисковом исполнении колодки прижимаются к диску. В барабанном накладки на колодках работают с внутренней поверхностью барабана. Привод передаёт усилие к механизму.

Эти исполнения нельзя объединять в одну монтажную схему. У дискового тормоза есть суппорт, а у барабанного другая геометрия деталей и механизм их перемещения. Поэтому проверка направляющих суппорта относится к соответствующей дисковой конструкции. Называть так обслуживание любого тормоза полуприцепа неверно.

На учебном рисунке ниже показан дисковый вариант: диск и колодки по его сторонам. Нижние блоки обозначают вопросы осмотра, а не последовательность разборки. Надпись «диск или барабан» напоминает об альтернативном исполнении; сам барабан на рисунке не изображён.

Учебная схема GruzHub. Показан дисковый вариант; расположение деталей условное. Основа пояснения — разделы об устройстве и проверках в руководстве BPW ECO Disc TS2, страницы 14–20. Схема не служит монтажным чертежом и не изображает выполненный ремонт.

Рисунок помогает последовательно задать вопросы. Что происходит с накладками? В каком состоянии поверхность, к которой они прижимаются? Как механизм прикладывает и снимает усилие? Есть ли различия между тормозами колёс одной оси?

Для применения ремонтной процедуры мастерской сначала нужно определить фактическое исполнение оси и тормоза. Название Schmitz SKO24 само по себе не заменяет идентификацию узла. Учебная схема также не задаёт размеры деталей, допуски или регулировочные значения.

О чём говорит разная выработка колодок

Характер выработки помогает выбрать направление проверки, но не заменяет диагноз. Равномерное уменьшение накладки, клиновидная поверхность и различие между внутренней и наружной колодками — разные наблюдения. Мастер сопоставляет их с состоянием остальных деталей и работой тормоза.

Для дискового исполнения полезно отдельно описать форму износа и расположение каждой снятой колодки. Иначе выражение «одна сторона изношена сильнее» допускает несколько толкований. Речь может идти о краях одной накладки, сторонах диска или колёсах оси.

Наблюдение	Что нужно уточнить	Вопрос для мастерской
Накладка выглядит равномерно изношенной	Оценена ли вся поверхность и обе колодки	Соответствует ли остаток критериям установленного тормоза?
На одной накладке заметна клиновидная выработка	Как меняется остаток по поверхности детали	Какие проверки помогут установить причину перекоса?
Внутренняя колодка отличается от наружной	Где находилась каждая снятая деталь	Проверены ли направляющие и отпускание механизма?
Колодки одного колеса отличаются от другого	Сопоставлены ли тормоза одной оси и история обслуживания	Чем объясняется различие и как его проверили?
После торможения колесо не освобождается	Как подтверждено нарушение отпускания	Разделены ли пневматическая и механическая причины?

Фраза «съело одну колодку» слишком неопределённа для решения о ремонте. Уточнение расположения детали меняет следующий вопрос специалиста. Поэтому фотографии снятых колодок полезно связывать с конкретным колесом и положением в механизме.

В схеме поиска неисправностей BPW для TS2 неравномерный износ ведёт к проверке направляющих суппорта. Это пример направления диагностики, а не основание заранее признать суппорт неисправным. Соответствующая ветка приведена на странице 46 руководства производителя.

При согласовании дополнительных работ полезно получить описание обнаруженного различия. Оно позволяет понять, почему замена колодок дополняется обслуживанием механизма. Формулировка «износ неравномерный» должна вести к проверке причины, а не сразу к перечню дорогих деталей.

Зачем проверять диск и направляющие

Состояние колодки оценивают вместе с поверхностью, по которой она работает, и механизмом её перемещения. Для дискового тормоза это означает отдельную проверку диска и предусмотренных конструкцией направляющих. Новая накладка не исправит дефект ответной поверхности и не восстановит подвижность заедающего механизма.

Диск и направляющие выполняют разные задачи. Диск участвует в создании тормозного трения. Направляющие обеспечивают предусмотренное перемещение частей суппорта. Поэтому запись «диск осмотрен» не заменяет проверку направляющих, а подвижность суппорта не подтверждает пригодность диска.

При оценке рабочей поверхности недостаточно назвать её гладкой или шероховатой. Специалист сопоставляет обнаруженное состояние с критериями производителя и выполняет необходимые измерения. Слово «износ» также требует уточнения: какую поверхность оценили, что измерили и с каким пределом сравнили результат.

В руководстве BPW ECO Disc TS2 накладки, диск и направляющие рассматриваются отдельно на страницах 14–17. Документ показывает, почему осмотр одного элемента не закрывает остальные вопросы. Его размеры и критерии нельзя использовать для неизвестного исполнения тормоза.

Для направляющих нужен результат проверки, а не предположение по внешнему виду колодки. Если мастер связывает перекос накладки с нарушением подвижности, эту связь следует подтвердить осмотром механизма. До проверки речь идёт о предполагаемой причине.

При согласовании ремонта полезно различать выводы «деталь требует замены» и «деталь требует дополнительной проверки». В первом случае должно быть понятно, какое отклонение уже установлено. Во втором — какая проверка ещё предстоит и какое решение будет зависеть от её результата.

У барабанного исполнения проверяют соответствующие ему детали и рабочую поверхность барабана. Если в заказ-наряде одновременно упомянуты барабан и обслуживание суппорта одного колеса, формулировку нужно уточнить. Сначала определяют установленную конструкцию, затем составляют перечень работ.

Почему тормоз может не отпускаться

Неполное отпускание тормоза требует разделить пневматическую и механическую причины. В одном случае поиск касается сохраняющегося воздействия через привод. В другом — препятствия свободному перемещению деталей. По одному сообщению о нагреве или затруднённом вращении выбрать причину нельзя.

В схеме BPW ECO Disc TS2 остаточное давление в тормозном цилиндре выделено отдельно от зазора, регулировочного механизма и направляющих. В ней также предусмотрена проверка ступичного подшипника. Эти ветки показаны на странице 46 руководства BPW.

Для заказчика различие между ветками важно при оценке предложенного ремонта. Запись «колесо подклинивает» описывает проявление. Запись о подтверждённом остаточном давлении или нарушенной подвижности уже сообщает результат конкретной проверки. Смешивать эти уровни в одном заключении не стоит.

Если подозрение касается пневматики, специалист проверяет соответствующую цепь управления и привода. Сообщения «воздух есть» или «утечки не слышно» сами по себе не отвечают на вопрос об отпускании. Нужно установить, прекращается ли воздействие на тормоз так, как предусмотрено его конструкцией.

Механическая проверка касается подвижности и состояния деталей. Её объём мастер определяет для установленного исполнения. Покупка новых колодок до выяснения причины не даёт ответа, что именно мешает освобождению колеса.

Сопротивление вращению нельзя автоматически приписывать колодкам: рядом находится ступичный узел. Связанная ситуация разобрана в статье о том, что проверяют при заклинивании ступичного подшипника полуприцепа. Наличие похожего проявления не означает одинаковую причину.

Подозрительный тормоз нельзя проверять пробным разгоном или пытаться освободить отключением привода. При неполном отпускании, необычной работе тормозов или признаках перегрева решение о дальнейшем движении принимает профильный специалист. Отсутствие предупреждения на панели не заменяет проверки механизма.

Почему осматривают оба колеса оси

Остаток накладки на одном колесе не характеризует всю ось. Чтобы понять картину износа, мастерская сопоставляет тормоза с обеих сторон. Внутри дискового механизма сравнивают обе колодки. При этом похожий внешний вид ещё не доказывает одинаковое тормозное действие.

У сравнения есть несколько уровней. Сначала рассматривают рабочую поверхность одной накладки. Затем сопоставляют колодки одного механизма и тормоза колёс оси. Если сразу перейти к заключению «колодки ещё есть», различие внутри одного суппорта можно пропустить.

При заметном расхождении полезно выяснить историю предыдущих работ. Проверить, когда меняли расходники, какие детали обслуживали вместе с ними и какие замечания остались после ремонта. Это вопросы к документам, а не готовое объяснение износа.

История обслуживания помогает не смешивать разные условия сравнения. Например, прежде чем обсуждать неодинаковый остаток, стоит установить, одновременно ли ставили сравниваемые колодки. Даже подтверждённая разница в сроках замены не отменяет осмотра и проверки работы тормозов.

Для заказчика практический результат — понятная привязка наблюдений к месту. «Внутренняя колодка левого колеса» информативнее фотографии снятых деталей общей кучей. Указание оси и стороны помогает сопоставить первоначальное заключение с результатами следующего осмотра.

Различие между колёсами не доказывает неисправность всех соседних узлов. Состав замены определяют по конструкции тормоза, документации и обнаруженному состоянию. Важно отдельно согласовать необходимые расходники, подтверждённый ремонт и проверки, результат которых пока неизвестен.

Если осмотр выходит за пределы тормозов, общую связь узлов поможет оценить разбор неисправностей и ремонта полуприцепа. Это полезно при одновременных замечаниях к ходовой части. Однако заключение по каждому узлу должно опираться на его проверку.

Чем подтвердить результат замены

Результат замены подтверждают проверкой работы тормозов после сборки. В отчёте полезно отделить выполненные операции от контрольных результатов. Перечень установленных деталей показывает, что заменили. Он сам по себе не сообщает, устранено ли исходное проявление.

Сначала результат сопоставляют с причиной обращения. При плановом обслуживании требуется подтвердить выполнение предусмотренных проверок. Если клиент сообщал о неполном отпускании, контроль должен отдельно ответить, сохраняется ли это проявление. Фотография новых колодок такого ответа не содержит.

В руководстве BPW проверка работы тормозов после ремонта указана в разделе безопасности на странице 4. Для установленной на полуприцепе системы мастерская выбирает применимую процедуру. Вопрос о проверке тормозного действия на стенде стоит согласовать заранее, вместе с доступностью оборудования.

Осмотр и стендовая проверка отвечают на разные вопросы. Осмотр показывает состояние доступных деталей. Стенд позволяет оценить тормозное действие в условиях соответствующего испытания. Внешний вид накладки не заменяет измерение, а результат стенда не описывает состояние каждой детали внутри механизма.

Полезный итоговый набор сведений включает:

• Выполненные работы. Какие детали заменили и какие механизмы обслужили.
• Основание дополнительных работ. Какое отклонение обнаружили и чем подтвердили.
• Контроль после сборки. Что проверили и какой результат получили.
• Оставшиеся замечания. Какие вопросы требуют дальнейшей диагностики или отдельного ремонта.

Если неравномерная выработка повторилась, нужен поиск причины с учётом предыдущих работ. Повторная замена расходников без проверки механизма не объясняет повторение симптома. Прежние фотографии с привязкой к колесу и результаты контроля помогают восстановить последовательность изменений.

Не стоит назначать универсальный пробег до следующей проверки или одинаковую процедуру приработки для всех тормозов. Применимые требования зависят от установленного узла и деталей. В рекомендациях после ремонта должна быть понятна связь между идентифицированным механизмом и использованной документацией.

Как организовать проверку и сохранить результат

Организация работы начинается с выбора исполнителя, который может определить тормозной механизм, проверить связанные детали и подтвердить результат после замены. Формат ремонта зависит от состояния техники и доступного оборудования. Если нужен стенд, его следует включить в маршрут работ заранее.

Доступность выездного мастера ещё не отвечает на вопрос о полном объёме контроля на месте. При выборе исполнителя для ремонта прицепов и полуприцепов полезно согласовать возможности диагностики. Тогда будет понятно, какие операции доступны на площадке, а для каких потребуется мастерская.

Обслуживание тормозов рассматривается вместе с другими элементами оси и в материалах производителя полуприцепов. Schmitz Cargobull описывает такой охват программы Service Trailer Basic в разделе о сервисе публикации Smart Trailer Days. Это описание сервисного предложения, а не инструкция по ремонту конкретной комплектации SKO24.

Заказчику важно сохранить связь между исходным наблюдением и решением мастерской. Запрос на замену колодок можно дополнить согласованной проверкой механизма. Если появятся основания для дополнительных работ, исполнитель показывает обнаруженное состояние и объясняет предложенный ремонт.

Не каждое замечание требует сразу расширять перечень замен. Сначала стоит понять, что подтверждено осмотром, что проверено измерением, а что остаётся предположением. Это помогает согласовать следующий шаг по конкретным результатам, а не по общему описанию состояния техники.

В GruzHub сохраняются парк, СТС, контакты и реквизиты; данные выбранной техники подставляются в заявку. Можно указать местоположение и направление движения, а фотографии, видео, документы и согласования вести в чатах. Это сокращает повторный ввод сведений и поиск материалов между участниками ремонта.

Для парка полезно сохранять исходное наблюдение, заключение исполнителя, согласованные работы и контрольный результат. При следующем обращении механик сможет сопоставить состояние узла с предыдущей проверкой. Переписка помогает восстановить решения, но технический вывод должен содержаться в заключении исполнителя.

После работы стоит сохранить результат проверки тормозов вместе с перечнем установленных деталей. Тогда история узла будет показывать не только замену расходников, но и то, какие вопросы уже проверили.

Если полуприцепу нужна замена колодок, создайте заявку в GruzHub и согласуйте с исполнителем проверку тормозного механизма вместе с заменой.

Частые вопросы

Можно ли подобрать колодки только по модели Schmitz SKO24?

Обозначение полуприцепа не подтверждает конкретное исполнение установленного тормоза. Для подбора мастерской нужны сведения об оси и тормозном механизме. По ним выбирают подходящий каталог и документацию. Историю изменений узла также нужно учитывать. Внешнее сходство колодок не подтверждает их применимость.

Можно ли сравнивать износ колодок на разных осях?

Сравнивать наблюдения полезно, но отличие само по себе не объясняет причину. Сначала учитывают исполнение механизмов и историю замены. Затем мастер определяет объём проверки. Нельзя автоматически переносить заключение с одной оси на другую или выбирать ремонт только по внешнему виду накладки. Сравнение помогает поставить вопрос, а ответ требует диагностики.

Что делать, если маркировку тормозного механизма не удаётся прочитать?

Не подбирать детали по ближайшей похожей фотографии. Мастерская уточняет исполнение по документации и доступным идентификационным данным узла. При необходимости обращается к производителю или поставщику. До идентификации нельзя назначать точные допуски, регулировки и комплект расходников. Нужно связать фактически установленный тормоз с подходящей документацией.

Есть ли у Schmitz единый интервал замены колодок?

Приведённые источники не подтверждают единый интервал для всех полуприцепов Schmitz. Публикация производителя описывает сервисное предложение, а руководство BPW относится к тормозу TS2. Вывести из них универсальный пробег замены для неизвестной комплектации SKO24 нельзя. Применимый регламент определяют после уточнения оборудования, а состояние накладок оценивают по критериям его производителя.
