НЕФАЗ 93341: трещины колодки и состояние диска

На снимках тормозного узла полуприцепа НЕФАЗ 93341 видны демонтированные колодки с трещинами и сколами фрикционного материала, рабочая поверхность диска со следами контакта и суппорт на оси. Это достаточно, чтобы не ограничиваться формулировкой «поставить новые колодки». Но фотографии не показывают температуру узла до разборки, толщину деталей, свободу хода суппорта и работу пневматического привода. Поэтому причину повреждения и полный состав ремонта по ним назвать нельзя.

Это отдельный случай из архива обращений GruzHub. Он полезен тем, что рядом есть кадры накладки, диска и установленного механизма: можно объяснить, какие сведения дополняют друг друга. В архиве нет заверенного заключения с измерениями и подтверждённым результатом ремонта. Наличие коробки с новым диском не доказывает, что именно эта деталь была установлена и что после неё неисправность исчезла. В публичной статье остаются только обезличенные технические фото; регистрационный документ, VIN и реквизиты владельца не публикуются.

Что видно в материалах осмотра

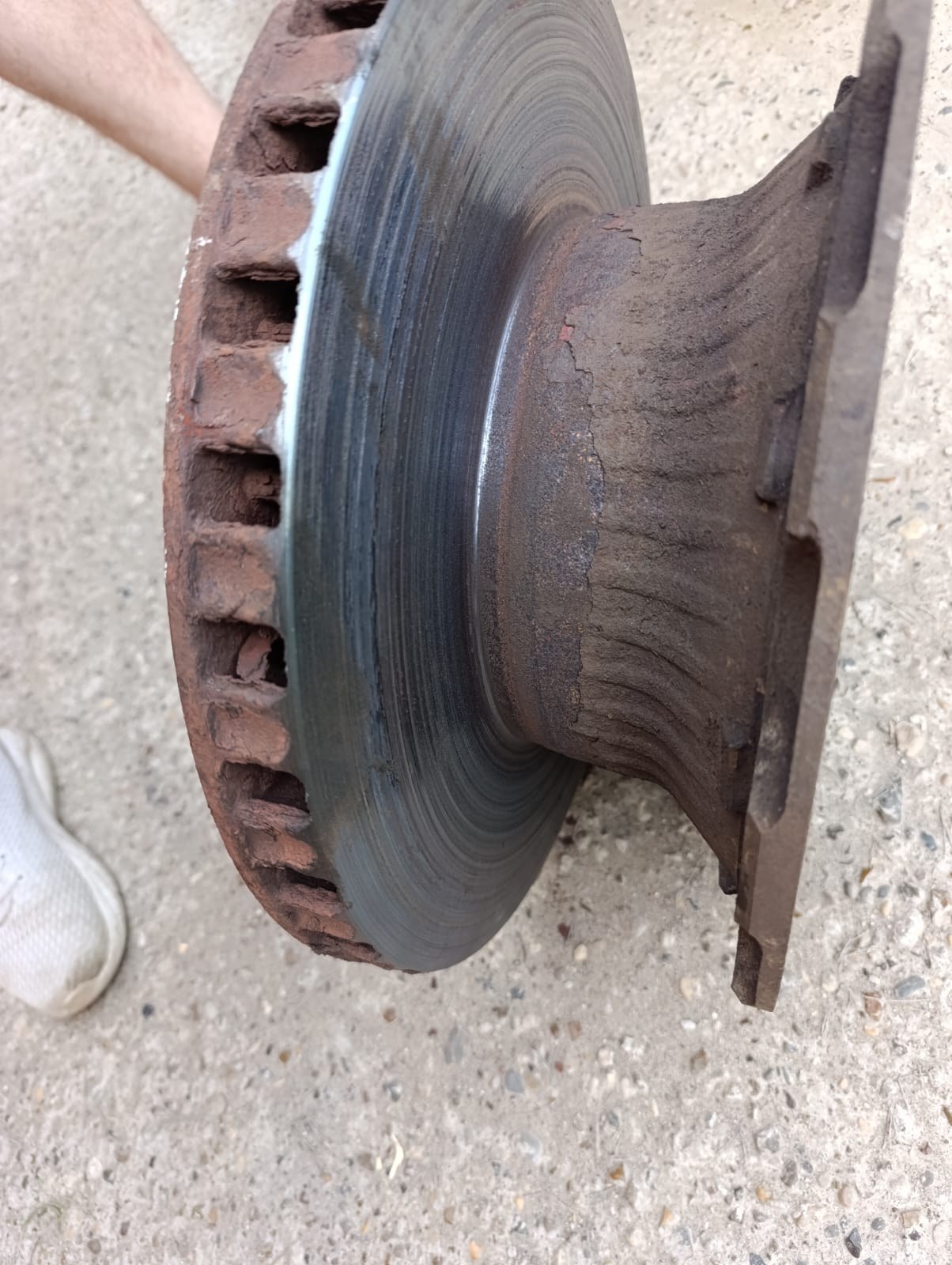

На одном кадре диск снят со ступичного узла. На его рабочей поверхности различимы концентрические следы трения; у вентиляционных каналов и на прилегающих поверхностях заметна коррозия. Цвет и рельеф снимка не заменяют измерение толщины, биения и осмотр обеих сторон. Внешний вид нельзя автоматически превратить в вывод «диск допустим» или «диск под замену». СТО должна сравнить наблюдения с критериями именно установленного тормозного механизма.

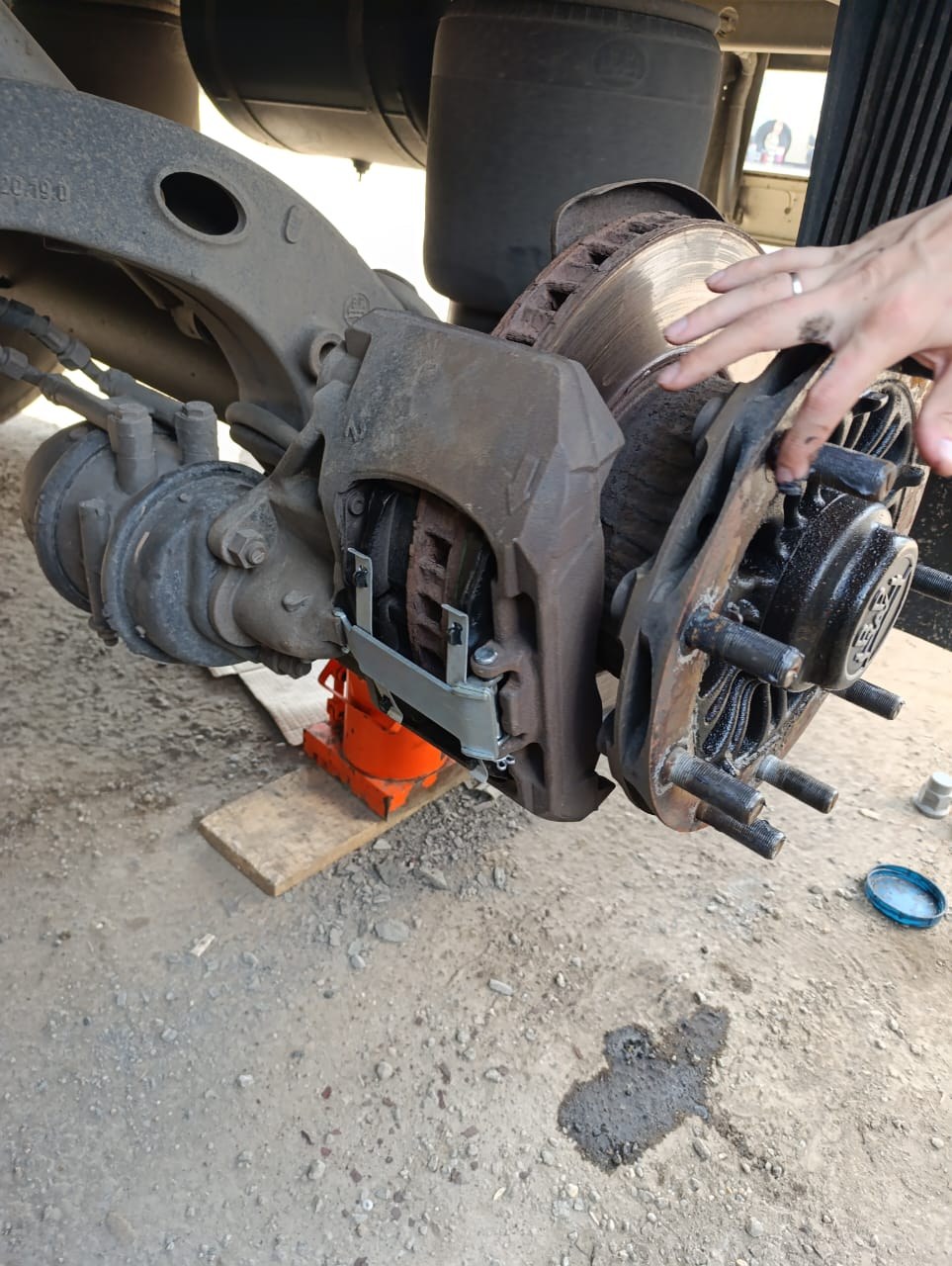

Другой кадр показывает установленный суппорт и диск после снятия колеса. По нему видно взаимное расположение деталей, но не видно всей рабочей поверхности диска и механизма с обратной стороны. Снимок полезен для предварительного разговора с СТО: мастер может уточнить, какой ракурс, маркировку и измерения нужно получить при очном осмотре. Название изготовителя суппорта и его модификация на доступных кадрах не читаются. Мы не приписываем этому узлу чужой каталог по внешнему сходству.

Перед обсуждением цены полезно зафиксировать, какая ось затронута, какие именно колодки сняты, отличаются ли они по состоянию и был ли нагрев или запах при движении. Архив даёт статичные кадры после разборки, а не запись поездки. Если водитель не отмечал нагрев, это также нельзя восстановить из отсутствия заметки. Хорошее первое обращение содержит факты: где осматривали узел, что увидели, какие детали уже снимали и есть ли результаты измерений. Предполагаемую причину стоит отделять от этих фактов.

Повреждение накладки — признак, а не готовый диагноз

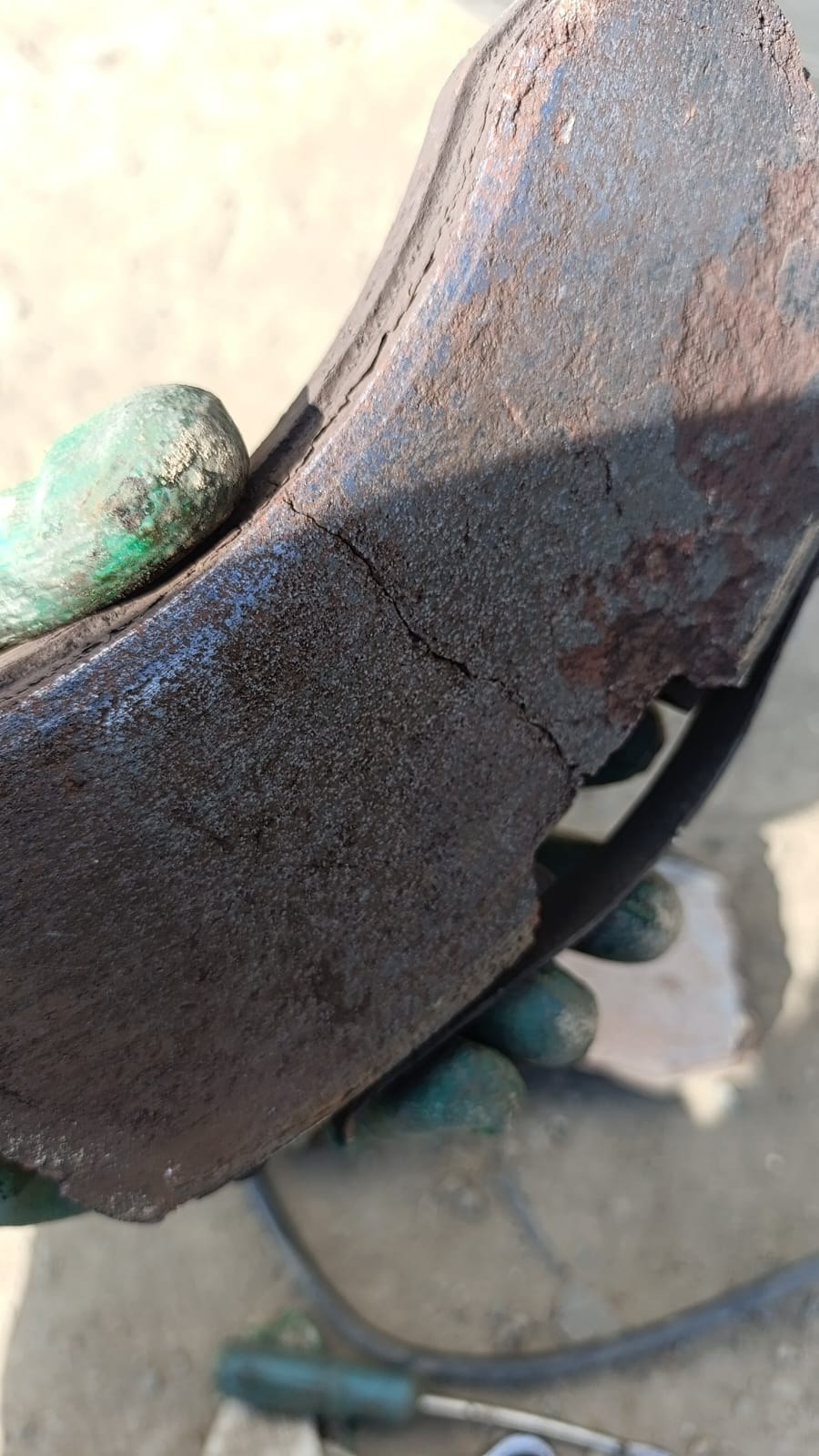

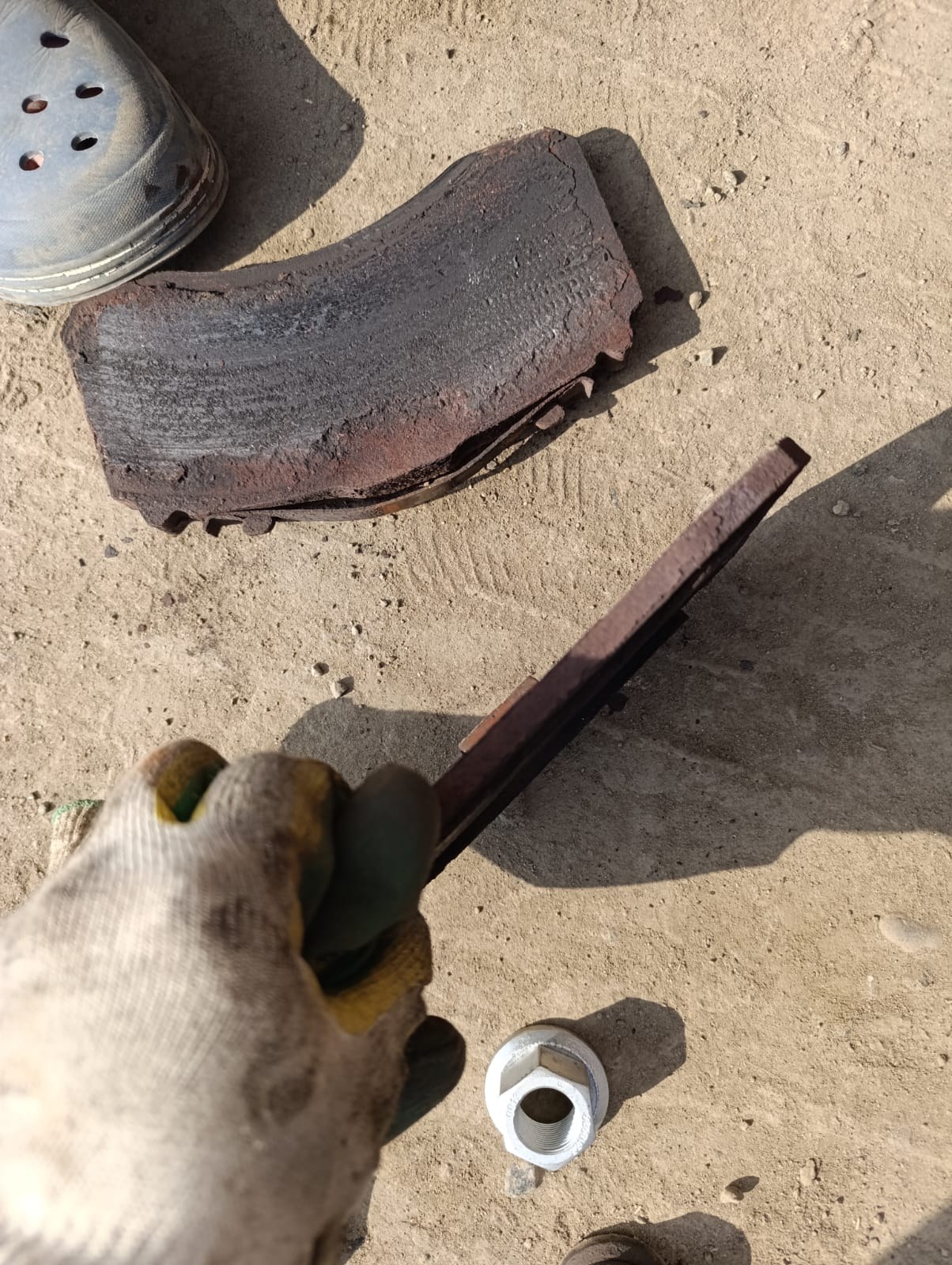

На крупном плане накладки видны неровности, трещины и сколы на краю. Отдельный снимок двух колодок помогает сравнить поверхности и остаточную толщину визуально. Но фотографии сделаны под разными углами: по ним невозможно надёжно измерить разницу толщин и тем более установить, в какой момент возник дефект. Нельзя считать доказанными перегрев, некачественную деталь, заклинивание суппорта или ошибку монтажа только по одному рисунку разрушения.

Производитель тормозных систем ZF/WABCO в таблице поиска причин для пневматических дисковых тормозов, Doc000092en, 01/2023, стр. 1–4 рассматривает неравномерный и преждевременный износ, перегрев и повреждения диска как разные группы симптомов. В возможных проверках перечислены подвижность суппорта, загрязнение и ограничение хода колодок, состояние направляющих, привод и распределение тормозного усилия. Таблица относится к тормозам WABCO; принадлежность механизма на НЕФАЗ к этой линейке не доказана. Мы используем её как пример логики раздельной проверки, а не как сервисную инструкцию для данной оси.

Для владельца парка это важное различие. На фото есть трещины, но утверждать, что суппорт заклинил и перегрел колодку, без результата проверки нельзя. Точная причинная цепочка влияет на состав работ: одни только новые колодки могут быстро повторить старый рисунок износа, если ограничение хода механизма сохранится. Обратная ошибка тоже затратна: заменять весь суппорт без доказанного дефекта означает ненужный объём ремонта и простой.

Что проверить на тормозном диске

Диск работает вместе с парой накладок, поэтому при их повреждении нельзя оценивать лишь остаток одной колодки. Сервису требуется осмотреть обе рабочие стороны диска, вентиляционную часть, следы перегрева и локальных повреждений. После очистки и идентификации установленной модели измеряют параметры, указанные её производителем. Мы сознательно не переносим в статью универсальный предел толщины: он зависит от конкретного диска, а его номер на фото не установлен.

Следы на поверхности могут иметь разное происхождение. Равномерный рабочий рисунок, выраженные борозды, отдельные зоны контакта и трещины оценивают по разным признакам. Съёмка при солнечном свете и под углом способна усилить или скрыть неровность, поэтому итоговое решение требует очного осмотра. Если есть подозрение на трещину в рабочей зоне, вопрос допуска к движению решает квалифицированный специалист по применимому руководству, а не статья и не сравнение с чужой фотографией.

ZF в том же документе отдельно рассматривает тепловые трещины ротора и предлагает искать возможные причины в свободе перемещения суппорта, ходе колодок, работе привода и распределении давления между тягачом и прицепом. Это не означает, что на снятом диске из нашего случая есть именно тепловые трещины: на представленном кадре их характер и глубина не установлены. Полезен принцип: повреждение диска оценивают вместе с механизмом, который его нагружает, а не только как самостоятельную деталь для заказа.

Коробка с новым диском в архиве говорит о наличии детали на месте съёмки, но не о её совместимости с полуприцепом и не о факте установки. Для подбора нужно сопоставить маркировку оси и тормоза, размеры и спецификацию подходящего диска. Если поставщик предлагает аналог, СТО должна подтвердить его применение именно к найденному исполнению. Внешне похожий диск может отличаться креплением или рабочими параметрами; эти различия не разрешить картинкой упаковки.

Суппорт, направляющие и привод

Когда одна колодка отличается от другой, проверка не должна заканчиваться фразой «износ неравномерный». Мастерская выясняет, свободно ли перемещается суппорт в пределах конструкции, целы ли защитные элементы, не ограничен ли ход колодок загрязнением или коррозией, что происходит при приложении и снятии тормозного усилия. Конкретные операции, допустимые зазоры и момент затяжки берут из руководства идентифицированного тормоза. Проводить такую проверку на дороге без оборудования и подготовки опасно.

В таблице ZF/WABCO эти проверки разведены по симптомам: ограничение хода суппорта, загрязнение посадочных мест, повреждения защитных элементов и неисправность привода рассматриваются отдельно. Возможность каждого сценария не равна его подтверждению в нашем случае. По снимку установленного механизма нельзя оценить ход направляющих под нагрузкой или исправность автоматической регулировки. Соответственно, в заказ-наряде должна появиться не просто строка «суппорт осмотрен», а результат конкретной проверки и указание, какая документация применялась.

Полезно сравнить также противоположное колесо той же оси и другие оси прицепа, если характер жалобы на это указывает. Разница температуры после одинакового режима движения может подсказать направление диагностики, но одиночное измерение без условий поездки не объясняет причину. Состояние пневматических линий и камер рассматривают вместе с механикой: недостаточное отпускание тормоза может выглядеть как проблема колодок, а повреждённые колодки сами по себе ещё не доказывают дефект пневматики.

Здесь важна граница ответственности. Водитель может сообщить о запахе, нагреве колеса, сопротивлении качению или изменении поведения полуприцепа и безопасно остановиться. Снятие колеса, фиксация машины, работа с пневматическим приводом и оценка деталей относятся к подготовленному сервису. Тормозной механизм критичен для безопасности: статья помогает сформулировать вопросы специалисту, но не заменяет решение о возможности движения.

Почему нельзя подобрать комплект по одному названию полуприцепа

Регистрационный документ из архива позволяет установить НЕФАЗ 93341 и год выпуска 2021, но не раскрывает исполнение каждого тормозного узла после эксплуатации и ремонтов. Даже совпадение модели и года не доказывает одинаковый суппорт, диск и комплект накладок у двух прицепов. Для точного выбора СТО запрашивает маркировку установленной оси и тормоза, а также сведения о предыдущих заменах. Документы компании и полный идентификатор техники могут оставаться в защищённой заявке; публикация их в блоге не нужна.

На видимых фотографиях нет читаемого обозначения производителя и номера суппорта. Следовательно, мы не приводим артикулы колодок или диска в качестве «подходящих на НЕФАЗ 93341». Такая точность была бы ложной. Если мастерская найдёт табличку оси или маркировку на самом механизме, она сможет открыть соответствующий каталог и сравнить деталь с фактически снятой. Если маркировка отсутствует или повреждена, подбор потребует дополнительных проверок по документации конкретного прицепа.

Этот шаг уменьшает риск повторной доставки неподходящей детали. Сначала фиксируют идентификацию, затем список работ и деталей; при необходимости поставщик подтверждает применимость по каталогу. Предложение «диск для НЕФАЗ» без описания оси и тормоза недостаточно, как и фотография внешне похожего суппорта. Отдельно следует указать, требуется ли крепёж или комплект элементов удержания колодок именно для выбранного механизма. Состав комплектов отличается, поэтому универсальный перечень здесь неуместен.

Как согласовать проверку и ремонт

В заявке полезно разделить уже известное и то, что установит СТО. Известное в данном случае: модель полуприцепа по документу, фотографии снятых колодок, диска и установленного суппорта. Неизвестное: исходный симптом в поездке, результаты измерений, модель тормоза, заключение и итог ремонта. Это не недостаток заявки, если пробелы явно названы. Сервис сразу понимает, что нельзя оценить стоимость окончательной замены по трём кадрам, и может запросить точные сведения.

В GruzHub данные парка и документы техники хранятся в личном кабинете, а контакты ответственных сотрудников и реквизиты компании не нужно собирать заново для каждого обращения. К материалам заявки можно приложить фото повреждения, позже добавить заключение и согласование работ в переписке. Для транспортной компании это сокращает повторный ввод и помогает сохранить историю решения; для СТО снижает число уточнений о машине и предмете осмотра. Не нужно отправлять публичную ссылку на СТС или персональный номер водителя.

После очной проверки запросите от исполнителя перечень измерений и обнаруженных дефектов, описание применённой документации, номера предлагаемых деталей и основание замены. Отдельно согласуйте проверку противоположного колеса, если это следует из результата. В переписке удобно сохранить фотографии до и после работы, список заменённых элементов и контрольное заключение. Это полезнее, чем один чек на колодки: при повторной жалобе парк увидит, какая причина была проверена, а какая осталась предположением.

Стоимость и срок лучше обсуждать двумя этапами: предварительная проверка с идентификацией узла, затем согласование подтверждённого ремонта. Иначе замена одной видимой детали рискует превратиться в неожиданную остановку, когда после разборки обнаружится другой объём работ. Планировать выпуск прицепа в рейс до заключения по тормозам нельзя. В нашем архиве такого заключения нет, поэтому мы не описываем ремонт как завершённый и не обещаем, что конкретная замена решила проблему.

Частые вопросы

Можно ли по трещине на фото установить причину повреждения колодки?

Нет. Кадр подтверждает видимый дефект накладки, но не температуру тормоза, состояние направляющих или характер работы привода. Сервис сопоставляет обе колодки, диск, суппорт и сведения о поведении прицепа. До этого перегрев, заклинивание и загрязнение остаются версиями, а не диагнозом.

Нужно ли менять диск вместе с повреждённой колодкой?

Это решают после осмотра и измерений по документации фактически установленного тормоза. Диск на снимке имеет видимые следы работы, но его допустимость и остаточный ресурс по фотографии неизвестны. Коробка с новым диском в архиве не подтверждает ни необходимость, ни факт его установки.

Подойдёт ли комплект колодок для любого НЕФАЗ 93341?

Нет. Название полуприцепа не заменяет маркировку оси и тормозного механизма. Комплектацию мог изменить предыдущий ремонт. СТО сверяет установленный узел, его каталог, размеры и состав комплекта; чужую схему нельзя переносить на машину без этой проверки.

Что сохранить после ремонта в истории парка?

Снимки до и после, маркировку механизма, результаты осмотра и измерений, перечень деталей, согласование работ и контрольное заключение. Эти сведения помогут при следующем обращении отличить повторный симптом от новой неисправности. В доступных материалах данного случая подтверждённого результата нет.

Источники

• ZF/WABCO, Air Disc Brakes Troubleshooting Principles, Doc000092en, издание 01/2023, стр. 1–4. Таблица разделяет неравномерный износ, перегрев и повреждения диска; относится к системам WABCO. Исполнение тормоза полуприцепа из нашего случая не идентифицировано, поэтому документ используется для постановки вопросов, а не для назначения ремонта или переноса допусков.
• ZF, Downloads: ADB Maintenance Manuals and Technical Publications. Раздел показывает, что разные дисковые механизмы имеют собственные руководства. Для конкретного НЕФАЗ нужно сначала найти маркировку установленного узла.
• ПАО НЕФАЗ, официальный сайт. Источник фирменного знака на обложке; общая страница производителя не подтверждает комплектацию конкретного полуприцепа.
• Четыре обезличенных технических снимка из архива обращения владельца GruzHub. Снимки подтверждают только видимые детали и состояние на момент съёмки; карточка ремонта, измерения и итог работ в доступных материалах отсутствуют.
