SAF ZL11-3020: следы смазки у разобранной ступицы

На снимках из материалов обращения виден разобранный колесный конец полуприцепа: резьбовая часть, посадочные поверхности и тёмный материал в районе снятой крышки. Отдельное фото заводской таблички на оси позволяет определить обозначение SAF ZL11-3020 и тормоз SNK 300×200. Это намного полезнее для поиска документации, чем фраза «ось SAF». Но два кадра после разборки не объясняют, почему узел вскрыли, есть ли действующая утечка и пригодны ли подшипники. Ни замену ступицы, ни возможность выехать на рейс нельзя обосновать одними фотографиями.

Что показывают материалы обращения

Владелец предоставил папку с фотографиями колесного узла и таблички оси полуприцепа. В ней также есть регистрационный документ и реквизиты компании; эти файлы остаются вне публичной статьи. По фотографии таблички читается исполнение ZL11-3020, но серийный номер мы не публикуем. На двух технических кадрах видны близкие ракурсы резьбового конца и окружающей зоны. У кромки заметны тёмные остатки, однако по цвету нельзя надёжно определить тип смазки, источник её появления или состояние скрытого уплотнения.

У архива нет заказ-наряда с перечнем выполненных операций, измерений подшипников и подтверждённого результата ремонта. Поэтому перед нами не история «уплотнение потекло — его заменили», а пример того, как правильно отделить факт от предположения. Факт — узел разобран, маркировка оси известна, на деталях видны следы. Предположение — что именно эти следы вызвали жалобу и что требуется конкретный ремкомплект. Между ними нужна очная проверка.

Если водитель заметил грязное колесо, мастерская должна получить снимок узла ещё до очистки и снятия крышки. Если такого снимка нет, отличить старые остатки от свежего выброса смазки сложнее. В доступном наборе исходного вида колеса перед разборкой нет. Это важное ограничение: даже подробные фотографии торца после вскрытия не восстанавливают ход неисправности задним числом.

Почему модель оси важнее общего названия SAF

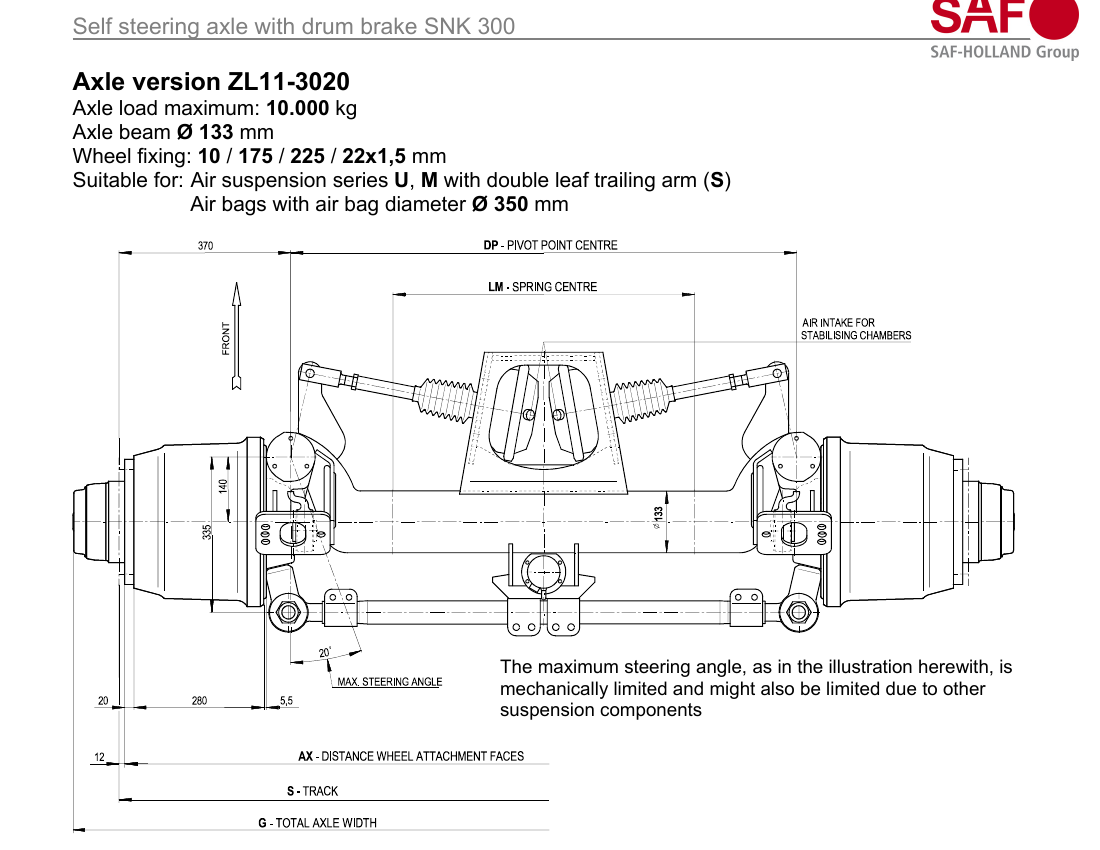

SAF-HOLLAND выпускает несколько семейств осей с различными ступицами, тормозами и крепежом. На заводской табличке из архива обозначены ZL11-3020 и SNK 300×200. В оригинальном конструкторском руководстве SAF-HOLLAND, издание 2010-09, стр. 55 ZL11-3020 указана как поворотная ось с барабанным тормозом SNK 300. Документ показывает общую схему и варианты геометрии, но не сообщает, какая именно ступица и детали установлены на конкретном полуприцепе по одному виду торца.

В схеме заметны поворотные части на концах балки. Это объясняет, почему при обсуждении ремонта недостаточно назвать только «подшипник SAF»: нужно знать сторону, исполнение оси и что происходило с узлом при демонтаже. Даже если каталог показывает деталь для семейства ZL11-3020, окончательный подбор связывают с идентификацией установленной оси и её деталировкой. Комплект другого семейства может выглядеть похожим на фотографии и всё же не обеспечить штатную фиксацию.

Руководство 2010 года относится к семейству осей, а сфотографированный полуприцеп зарегистрирован позднее. Производитель меняет комплектации и документы. Поэтому мы не переносим из старой таблицы в эту статью моменты затяжки, размеры допустимого люфта или периодичность обслуживания как готовые указания для конкретной машины. СТО должна открыть актуальную сервисную информацию по табличке и сверить её с установленным исполнением.

Два ракурса разобранной ступицы

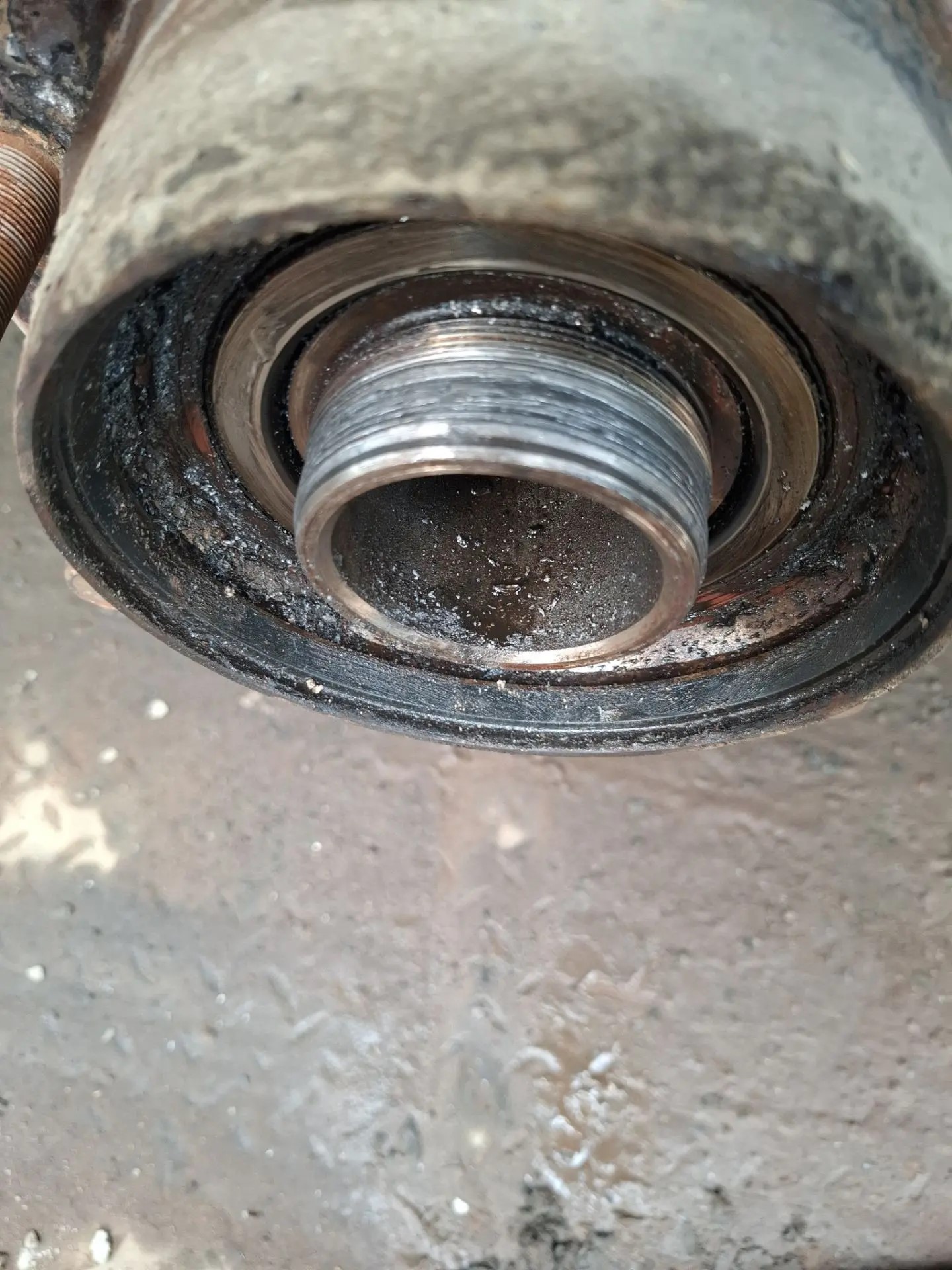

Первый кадр снят вдоль оси. Видны резьбовой конец, круглая окружающая поверхность и тёмный материал возле кромки. По этому виду удобно показать, где мастер будет искать путь смазки: снаружи крышки, внутри неё, у уплотнения либо на поверхности после разборки. Само по себе затемнение не доказывает, что состав вытекал наружу во время движения. Деталь могли загрязнить при снятии, а часть старой смазки всегда остаётся на разобранном узле.

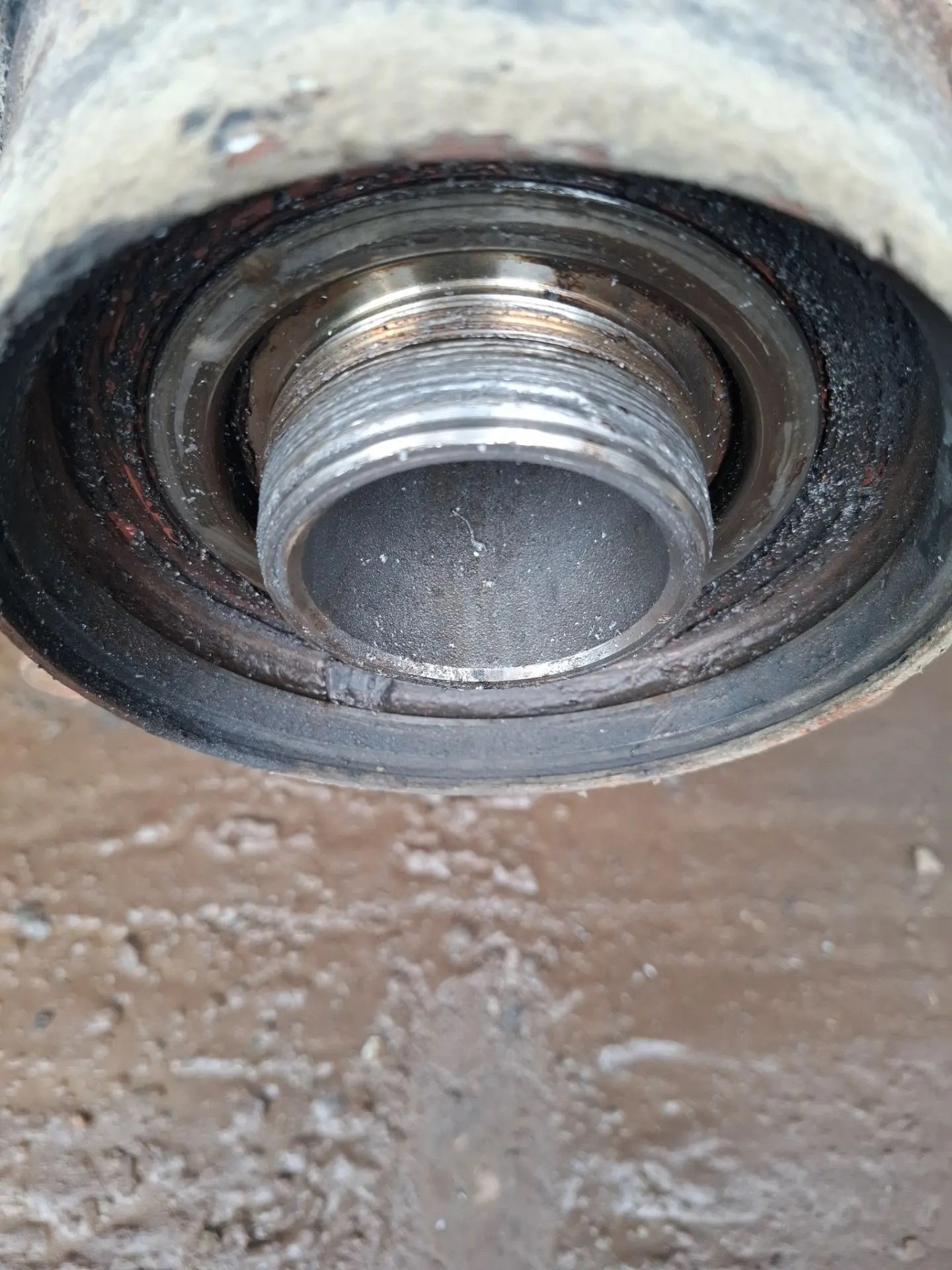

На втором кадре вид с другой стороны ближе к торцу и внутренней кромке. Его ценность не в «подтверждении течи», а в сравнении ракурсов: некоторые участки, которые на первом снимке кажутся мокрыми, здесь выглядят как смесь загрязнения и старой смазки. Утверждать по снимку, что уплотнение потеряло герметичность, было бы преждевременно. Не показана рабочая поверхность уплотнения и нельзя оценить его прижим, состояние ступицы и подшипника.

Наличие двух оригинальных кадров и заводской схемы лучше случайной фотографии другой грузовой ступицы. Но это разные виды доказательств. Фото показывает конкретный разобранный узел. Схема показывает семейство и общую конструкцию. Если на рисунке показана деталь в одном исполнении, а на машине она выглядит иначе, это повод сверить модификацию, а не объявлять снимок ошибочным или насильно подгонять каталог под машину.

Остатки смазки или действующая течь

Выброс смазки при эксплуатации обычно ищут по распределению следов на колесе, крышке и окружающих деталях, а не по одному тёмному пятну внутри уже разобранного узла. Важно сравнить обе стороны оси, проверить наличие свежих следов после очистки и зафиксировать, что именно было видно до снятия крышки. Признаки перегрева, нехарактерного шума и люфта требуют отдельной оценки. В архиве обращения таких измерений и наблюдений нет.

В сервисном руководстве SAF-HOLLAND для барабанных осей, раздел по ZL11-3020 осмотр колесного узла связан с состоянием смазки, подшипников, уплотнений и крепежа. Производитель отдельно говорит об очистке старого состава и замене уплотняющих элементов при соответствующих работах. Это не основание автоматически назначить замену всех частей по фотографии: сначала нужна локализация дефекта и оценка применимости редакции руководства к этой оси.

Бывает и обратная ошибка: наружных следов почти не видно, поэтому обслуживание считают ненужным. Но если в разобранной ступице есть металлические частицы, признаки перегрева или повреждённая дорожка подшипника, отсутствие большого потёка снаружи не делает узел исправным. Мастер должен описать состояние очищенных деталей, а не ограничиться словами «смазки было достаточно». Для владельца полезно сохранить фотографии каждого этапа, чтобы понять, почему в смету вошли уплотнение, подшипник или ступица целиком.

Ещё одна неоднозначность — тип смазочного материала и способ его обслуживания. Каталоги SAF содержат разные колесные узлы. Универсальный совет «долить масло» или «набить любой консистентной смазкой» опасен, если на установленном исполнении предусмотрена другая система. Даже вид крышки на фотографии не даёт полного ответа. Спецификацию и объём берут из сервисного документа для идентифицированного исполнения, а остатки старого материала оценивают до его смешения с новым.

Подшипник, уплотнение и крепёж проверяют вместе

После очистки узла СТО осматривает сопряжённые поверхности: внутреннюю часть ступицы, посадку подшипника, дорожки, уплотнение и резьбовой конец. Повреждение уплотнения может объяснить потерю смазки, но иногда оно само становится следствием перегрева или нарушения посадки. Заменить только видимую резиновую деталь без поиска причины — риск повторного вскрытия. Обратное тоже верно: тёмный след не оправдывает дорогую замену всей ступицы без протокола осмотра.

Подшипник оценивают по состоянию рабочих поверхностей, свободе вращения и признакам перегрева. Если он уже снят, важно не перепутать стороны и сохранить информацию о его положении. Люфт и шум проверяются в собранном состоянии по процедуре производителя, но фотографии из архива сняты после разборки. Нельзя подставлять произвольный «нормальный» зазор из статьи для другой оси. Подходящий порог, способ измерения и последовательность сборки зависят от конкретного варианта колесного конца.

Уплотнение нельзя оценить отдельно от поверхности, по которой оно работает. Царапина, коррозия или нарушение геометрии посадки могут быстро испортить новую деталь. При этом след, заметный на снимке, после очистки может оказаться поверхностным. Мастер фиксирует выявленное повреждение и его размер, проверяет применимый допуск и показывает заказчику основание для ремонта либо браковки. До такой проверки решение о замене — только гипотеза.

Наконец, проверяют гайку и элементы фиксации. Владелец мог увидеть красивую новую крышку, но проблемы с резьбой и стопорением остаются скрытыми. Отсюда требование сохранять снятый крепёж до согласования. Если обнаружена деформация, нужно установить, совместимы ли новые детали с конкретной версией ступицы, а не выбирать похожую гайку по наружному виду. Колесный узел относится к системам, где ошибка сборки влияет на безопасность движения.

Подбор деталей и безопасная сборка

Заводская табличка сообщает больше, чем шильдик полуприцепа: обозначение ZL11-3020, тормоз и индивидуальный идентификатор оси позволяют открыть нужный каталог. Серийный номер нужен мастерской для точного подбора, но его не требуется печатать в публичной статье. В заявке его можно передать только исполнителю вместе с фотографией таблички и согласованными документами.

Каталог ремонтных комплектов SAF-HOLLAND, редакция 08/2022, стр. 63 перечисляет ZL11-3020 среди применимых типов для комплекта обслуживания смазки. Это перечень применимости семейства, а не утверждение, что конкретный комплект уже установлен на машине из архива или что его обязательно требуется купить. Коды комплекта и состава нельзя переносить в заказ без сверки идентификатора оси и текущего каталога производителя.

Для обратной сборки мастерская использует инструкцию по конкретному исполнению: последовательность установки, чистоту посадок, состояние уплотнений, фиксацию гайки и контроль после монтажа. Мы сознательно не даём здесь момент затяжки или универсальный способ проверки люфта. Неправильная цифра в публичной статье может быть применена к иной ступице и создать опасный дефект. Для безопасности важнее запросить у СТО ссылку на применённый документ и зафиксировать в акте измеренный результат.

Если подбор выполняется удалённо, полезно заранее обменяться перечнем доступных деталей, но закупку дорогого узла согласовывать после проверки. Иначе машина стоит в ожидании детали, которая не подходит по исполнению или не решает проблему. Для транспортной компании это означает второй простой и повторную доставку. Для СТО — спор о выполненных работах. Подтверждённые обозначение оси и фото разборки позволяют обеим сторонам обсуждать один и тот же объект.

Как организовать ремонт без повторной разборки

Первое действие — собрать хронологию: что водитель заметил до остановки, как выглядело колесо до вскрытия, были ли шум, нагрев или увод полуприцепа. Затем отдельно приложить снимки после снятия крышки и фото таблички оси. Если исходного кадра нет, так и указать; не подменять его похожей фотографией из каталога. Это помогает СТО предложить первичную диагностику без преждевременного обещания конкретной детали.

В GruzHub можно выбрать полуприцеп из сохранённого парка вместе с его данными и документами, контакт водителя и реквизиты компании. Фотографии узла, переписка, предложение СТО и согласованные документы остаются рядом с заявкой. Сотрудникам не приходится снова пересылать базовые сведения по разным чатам. Если мастер попросит обозначение оси или дополнительный ракурс, запрос и ответ сохранятся в истории обращения. Само хранение не заменяет диагностику, зато уменьшает время на поиск файлов и выяснение, что именно было согласовано.

Для заказчика полезно разделить смету на этапы: осмотр и измерения; детали, которые точно подлежат замене по результатам; дополнительные работы только после согласования. Для исполнителя важно указать, какие признаки он действительно обнаружил и что осталось непроверенным. Если после разборки выявится повреждение подшипника, это другая работа, чем простая замена крышки или уплотнения. Согласование по этапам снижает риск спорной суммы и задержки доставки нужной детали.

Когда узел собран, клиенту нужен не только чек: полезны фото установленной детали, обозначение применённого комплекта, результаты контроля и рекомендации по повторному осмотру, если они предусмотрены производителем. Из архива этого обращения у нас такого итогового акта нет, поэтому мы не называем ремонт завершённым и не утверждаем, что полуприцеп вышел в рейс. Статья объясняет порядок принятия решения на реальном наборе материалов, а не выдумывает счастливый финал.

Частые вопросы

По маркировке ZL11-3020 можно сразу заказать ступицу?

Нет. Это обозначение семейства оси, а табличка содержит и другие сведения. Подбор конкретной ступицы, подшипников, уплотнений и крепежа требует актуальной деталировки по идентификатору оси и сверки установленного исполнения. Фотография торца не заменяет каталог.

Тёмный след на фото доказывает утечку смазки?

Нет. После разборки на поверхностях могут оставаться старый материал и загрязнение. Для вывода нужны исходные признаки до вскрытия, осмотр после очистки, состояние уплотнения и подшипника. По доступным фото установить источник следов нельзя.

Можно ли ехать, если крышка ступицы снаружи сухая?

Сухая крышка сама по себе не подтверждает исправность. Решение о допуске принимает специалист после проверки узла, особенно если были шум, нагрев, люфт или следы повреждения. Без результата такой проверки мы не рекомендуем продолжать движение.

Почему сервису нужна фотография таблички оси?

По ней можно определить точное семейство и исполнение для документации и заказа деталей. Общего описания «ось SAF» недостаточно: конструкция колесного конца и применимые комплекты различаются. В публичном материале серийный номер скрыт; профильному исполнителю его передают в рамках обращения.

Источники

• Материалы обращения из архива владельца: три фотографии колесного узла и заводской таблички, а также регистрационный документ. В статье опубликованы только два обезличенных технических кадра; результат ремонта не подтверждён.
• SAF-HOLLAND, Design manual modul, 2010-09, стр. 55: схема и обозначение ZL11-3020/SNK 300; это не индивидуальная спецификация полуприцепа.
• SAF-HOLLAND, General Operating and Service Manual, раздел ZL11-3020: направления проверки ступицы и обслуживания барабанной оси; редакцию и применимость проверяет СТО.
• SAF-HOLLAND, Repair kit catalogue, 08/2022, стр. 63: перечень семейства, без назначения запчасти по одному фото.
