MAN TGS: следы на резьбе цапфы при разборке ступицы

На фотографиях из материалов обращения по MAN TGS 2014 года виден разобранный колесный узел: резьбовой конец цапфы, продольный паз и несколько участков с неодинаковой поверхностью. По снимкам нельзя достоверно сказать, повреждена ли рабочая часть резьбы настолько, что узел подлежит замене. Нельзя также установить причину следов или утверждать, что подшипник заклинил. Сначала мастерской нужны фактическая схема установленной оси, очистка деталей, осмотр и измерения. Только после этого можно обсуждать восстановление, подбор гайки и обратную сборку.

Что известно по обращению

Архив материалов помечен номером 1766. В нём есть свидетельство о регистрации MAN TGS 2014 года и несколько фотографий разобранного узла; личный документ и идентификаторы машины мы не публикуем. Снимки относятся к одной папке обращения, но в доступном нам наборе нет заказ-наряда, протокола измерений, номера оси и подтверждённого результата ремонта. Поэтому ниже — разбор видимого состояния и профессиональных вопросов перед сборкой, а не рассказ о якобы выполненной замене детали.

Для владельца машины важно разделить три события. Первое — причина, по которой колесный узел вскрыли: она в этих материалах не зафиксирована. Второе — видимые следы на разобранных деталях. Третье — заключение о пригодности цапфы, подшипника, ступицы и крепежа. Даже чёткие фотографии второго события не заменяют сведений о первом и третьем. Если сразу назвать следы «заклиниванием подшипника» или «сорванной резьбой», можно заказать не тот узел и потерять время на повторную разборку.

Именно поэтому первое обращение в СТО полезно сделать до окончательного решения о запчастях. Мастер сможет сказать, какие ракурсы и измерения нужны ему для предварительной оценки и возможен ли ремонт на месте стоянки или машину потребуется принять в мастерской. В GruzHub транспортная компания хранит состав парка, модель и VIN техники, документы, реквизиты и контакты сотрудников. При создании заявки эти сведения не приходится заново переносить из разных файлов; фото узла, переписка и согласованные документы остаются рядом с обращением. Это экономит рутинное время, но не превращает предварительную оценку в техническое заключение.

Три ракурса резьбового конца

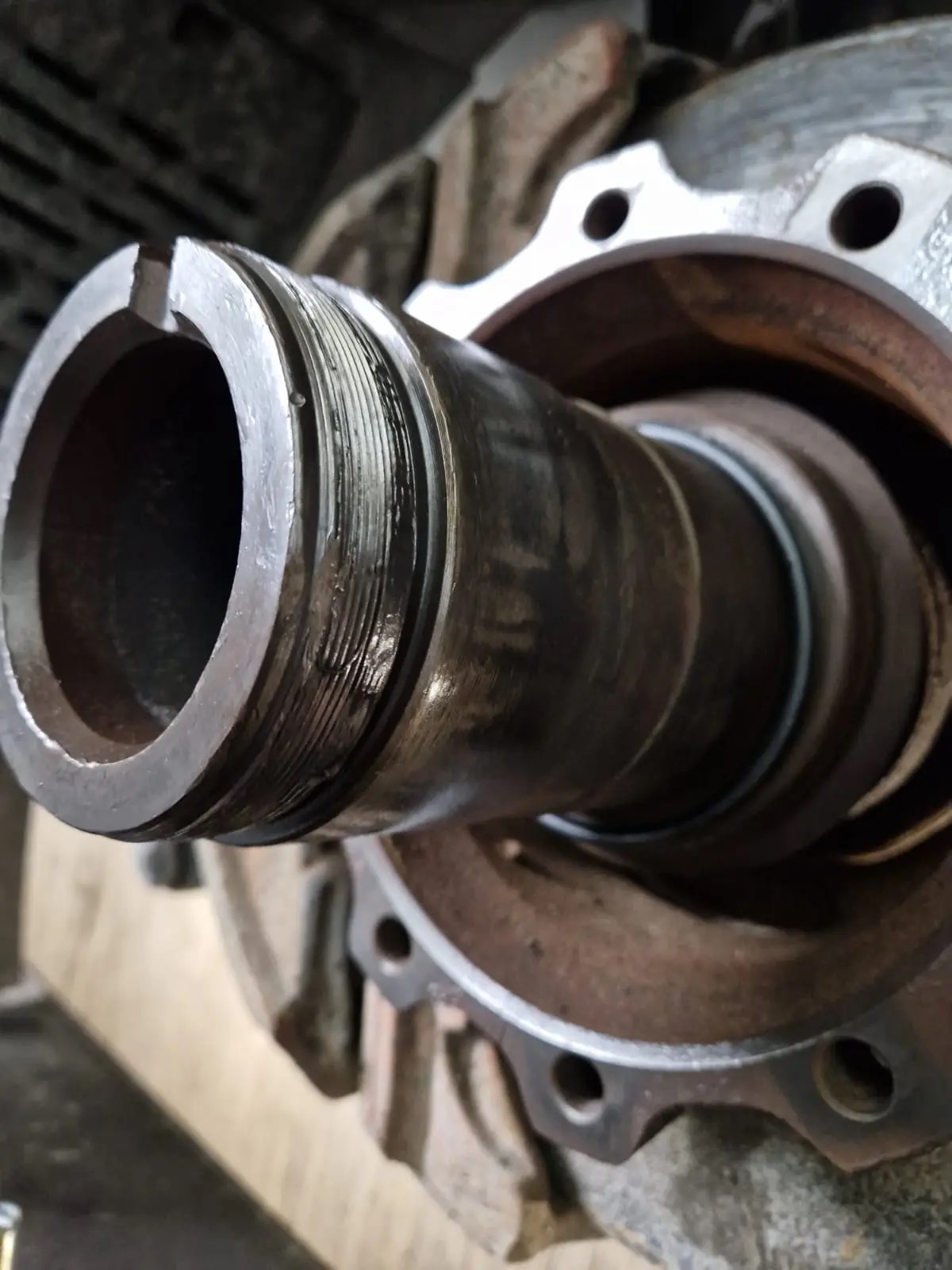

На общем кадре видны конец детали с наружной резьбой и окружающая часть разобранной ступицы. Этот ракурс помогает понять, что обсуждается именно крепление колесного узла, а не, например, резьба колесных шпилек. Однако фото не показывает обозначение оси, состояние противоположной стороны и всю поверхность посадки подшипника. Даже тип колесного конца — регулируемый, предварительно отрегулированный либо иной — нельзя уверенно назначить по одному кадру. Timken отдельно описывает различия конструкций колесных узлов коммерческой техники; процедура для одного типа не переносится на другой.

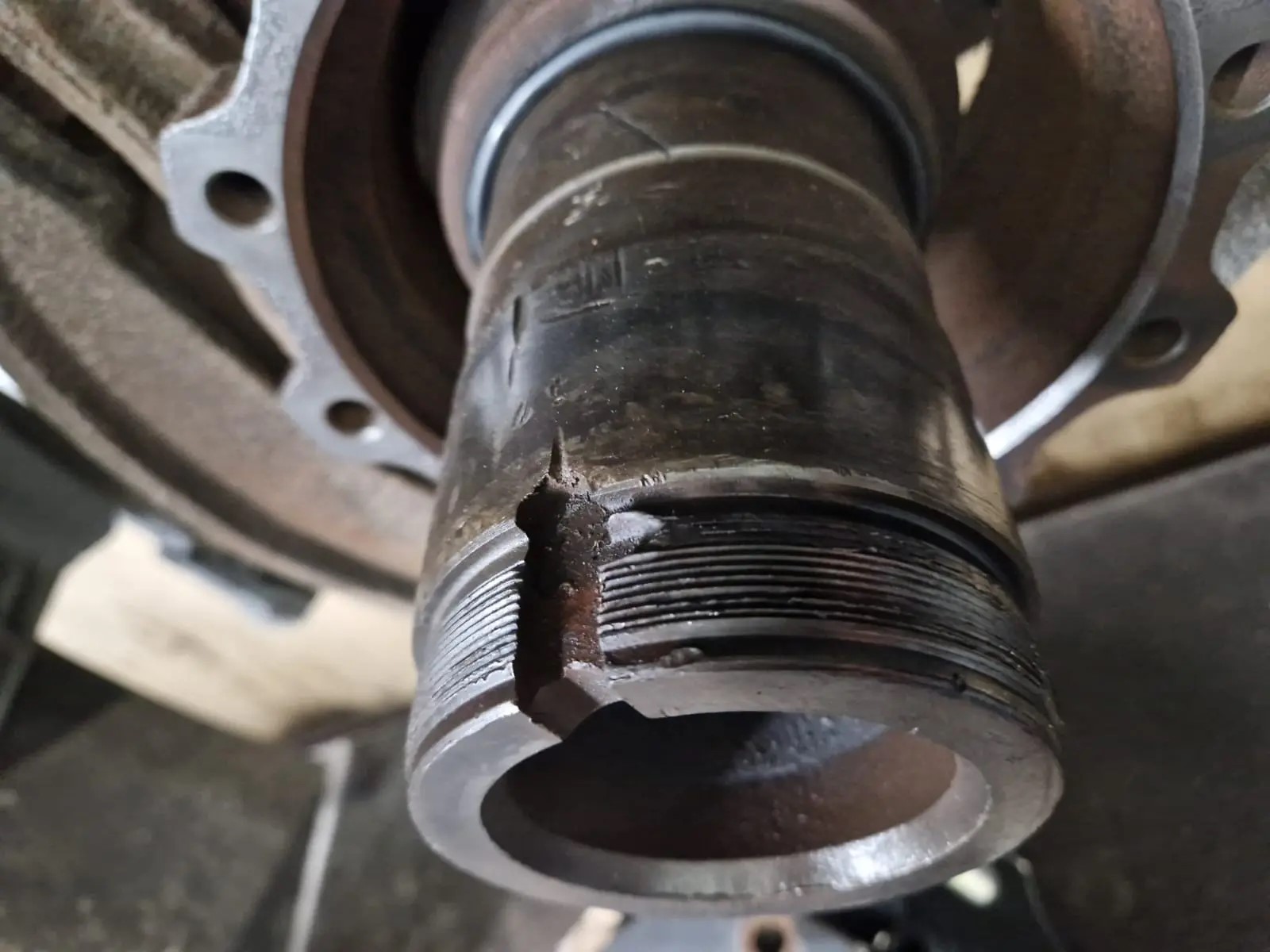

Второй ракурс ближе к продольному пазу. Паз сам по себе может быть предусмотренным конструкцией элементом фиксации шайбы или гайки. Его нельзя принимать за трещину только потому, что линия выглядит глубокой. Вместе с тем соседние кромки и витки требуют отдельного осмотра: нужно понять, где конструктивная геометрия, а где замятие, скол или след инструмента. На фотографии нет масштаба и нельзя измерить профиль резьбы. Решение о допустимости восстановления по ней не принимают.

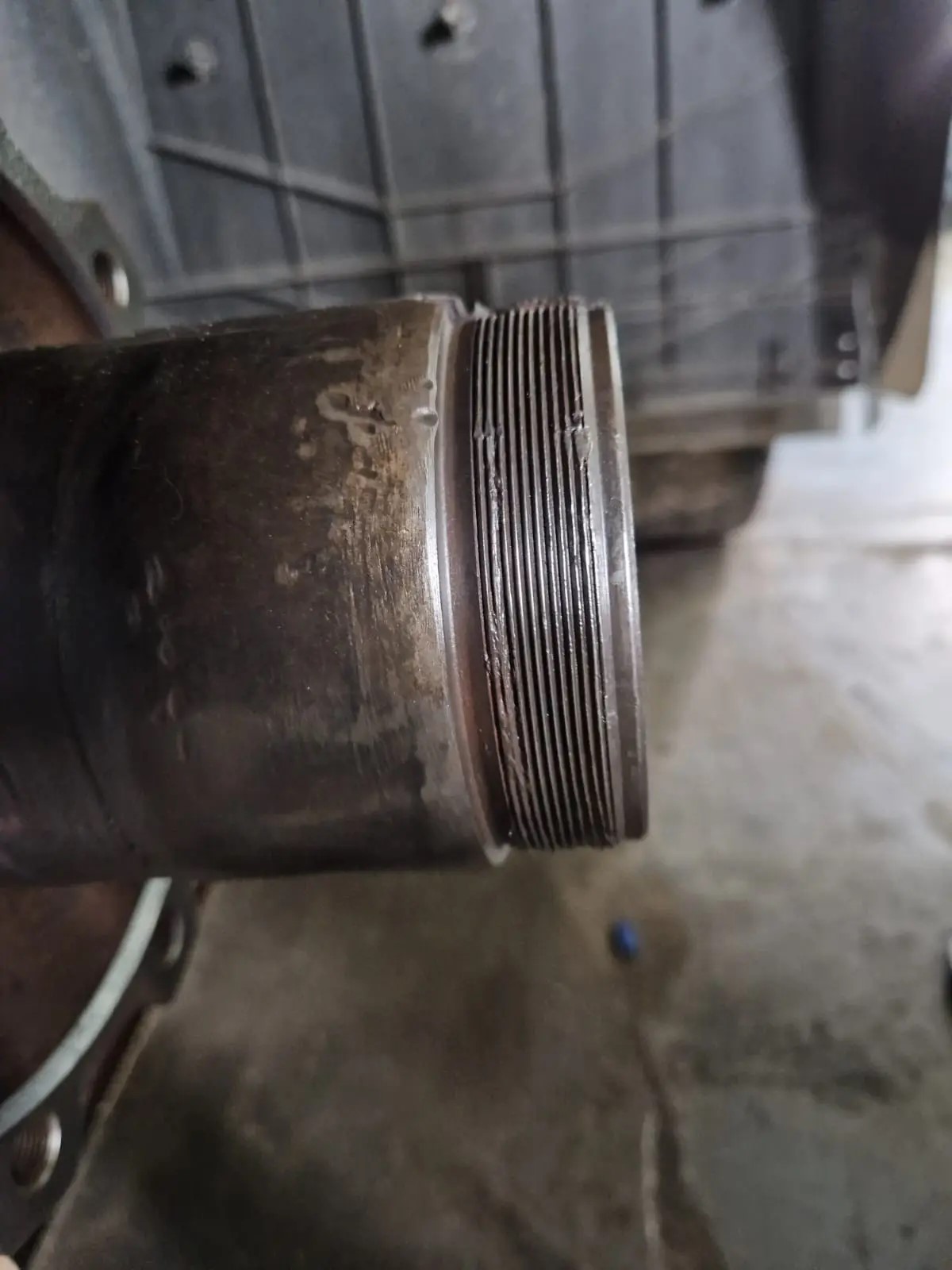

Третий ракурс показывает витки и торец под другим углом. Разница полезна: блик на металле может выглядеть как потёртость, а тень у паза — как глубокая выработка. Несколько фото уменьшают риск неверного прочтения одного изображения, но не заменяют очный осмотр. Для СТО важнее получить деталь очищенной, идентифицировать комплект крепления и проверить сопряжение с исправной гайкой установленного типа. Ни фото, ни произвольная гайка «похожего диаметра» не дают разрешения собирать узел.

Почему паз и следы обработки нельзя оценивать отдельно

На колесном конце работают вместе цапфа, подшипники, ступица, гайка, стопорящие элементы и уплотнение. Если внимание сосредоточить лишь на заметном сколе возле паза, можно пропустить более серьёзный дефект посадочной поверхности или отверстия ступицы. И наоборот: след, который на фото кажется существенным, после очистки может оказаться поверхностным. Нужны не догадки по цвету металла, а осмотр доступных поверхностей и проверка размеров по документации для конкретной оси.

В руководстве SKF по осмотру цапфы и ступицы производитель отдельно перечисляет резьбу, следы перегрева, коррозионные раковины, задиры, следы ударов инструментом, трещины корпуса и состояние посадки чашки подшипника. Там же отмечено, что комплект гайки, шайбы и стопорения зависит от производителя автомобиля или прицепа. Это хороший перечень направлений осмотра, но не ремонтная инструкция для MAN TGS 2014 года: допуски и устройство установленной оси должны быть подтверждены по её обозначению.

У повреждения возле продольного паза могут быть разные истории. Кромку могли задеть при снятии крепежа; она могла деформироваться при предыдущем монтаже; соседний след мог появиться во время эксплуатации при проблеме с фиксацией гайки. Фотографии не показывают последовательности работ, поэтому ни одну из этих версий мы не объявляем причиной конкретного обращения. Мастерской полезно сохранить снятые детали и записать, как они стояли, чтобы сопоставить следы на цапфе с гайкой и стопорящим элементом.

Нельзя механически переносить на этот узел встречающийся в общем руководстве совет о правке незначительного дефекта резьбовым инструментом. Возможность такой операции зависит от глубины повреждения, сохранности рабочего профиля, материала, схемы стопорения и заводских требований. Если после обработки гайка не создаёт требуемого соединения или стопорящий элемент не работает штатно, красивый внешний вид резьбы ничего не гарантирует. Для колесного узла ошибка опаснее стоимости детали: речь идёт о удержании ступицы в эксплуатации.

Какие части колесного узла проверяют вместе

Первый круг проверки — сама цапфа. После очистки осматривают резьбовую часть по всей окружности, паз, переход к посадкам и доступные рабочие поверхности. Ищут не только видимые выломы, но и следы перегрева, коррозии, металлические задиры и изменение посадки подшипника. Точное измерение и критерии браковки мастерская берёт из документации на установленную ось, а не из универсальной интернет-таблицы. Для машины 2014 года нельзя подставить регламент нового поколения TGS без проверки исполнения.

Второй круг — снятый крепёж. Гайка, шайба и стопорящий элемент должны соответствовать друг другу и конкретной конструкции колесного конца. Деформированная шайба или следы срыва на гайке могут изменить вывод о происхождении следа на цапфе. Отдельно фиксируют, есть ли признаки ударного демонтажа. SKF прямо предлагает искать на крепеже следы зубила и другую деформацию при осмотре колесного конца. Это не обвинение конкретного исполнителя: в нашем архиве нет описания того, как узел разбирали.

Третий круг — ступица, подшипник и уплотнение. Осматривают внутреннюю и наружную стороны корпуса, посадочные места, чашки, состояние роликов и дорожек, следы смазки и уплотнения. Timken в материалах для коммерческой техники разделяет признаки повреждения подшипников, правильность посадки чашек и конусов, регулировку и смазку по отдельным техническим темам. Этот подход помогает не сводить весь ремонт к одной заметной детали. Но перечисление тем не позволяет назначить тип подшипника или его размер по фотографии нашего MAN.

Четвёртый круг — причина, по которой колесо вообще потребовало вмешательства. Для неё нужны сведения о жалобе водителя до остановки: был ли шум, нагрев, люфт, утечка смазки, предупреждение по тормозам или плановая разборка. В доступных материалах обращения 1766 эта часть истории не подтверждена. Мы не называем следы на резьбе доказательством заклинивания. Если эксплуатационные симптомы сохранились, мастерской потребуется проверять их как отдельную задачу, а не считать автоматически устранёнными после работы с крепежом.

Где проходит граница между восстановлением и заменой

Предварительная развилка выглядит так. Если после очистки след ограничен нерабочей кромкой и вся геометрия соединения соответствует заводскому документу, специалист может оценивать допустимый способ обработки и дальнейшей сборки. Если рабочий профиль резьбы, паз, посадка или материал детали нарушены за пределами допуска, он рассматривает замену соответствующего элемента либо узла. Это логика принятия решения, а не готовое заключение по фотографиям: без размеров и идентификации оси мы не знаем, по какой ветке пошёл ремонт MAN TGS из обращения.

Опасная ошибка — подбирать замену только по марке и году. У TGS есть различные колёсные формулы, мосты и комплектации; совпадение внешнего вида цапфы не гарантирует совместимости крепежа и подшипника. Для поставщика нужны данные именно установленного узла. Полный VIN и документы могут храниться в личном кабинете компании и передаваться исполнителю внутри заявки; в публичной статье они не нужны. Если номер оси не найден, ремонтнику лучше описать, где расположена её маркировка, чем случайно назначать артикул по похожей фотографии.

Так же нельзя брать из руководства SKF или Timken численные моменты затяжки для иной конструкции. SKF отдельно предупреждает, что системы фиксации и предварительно настроенные ступицы требуют процедур их производителя, а неправильная регулировка опасна потерей колеса. Документ касается конкретной системы SKF и служит здесь подтверждением принципа: универсального момента для неизвестной оси в этой статье нет. Финальный контроль собираемого узла, фиксация крепежа и допуск машины к движению — работа профильной мастерской.

До разрешения вопроса с колесным концом самостоятельный «короткий пробег для проверки» не является способом диагностики. Для безопасного решения о перемещении машины нужны осмотр на месте и заключение специалиста; иногда требуется транспортировка без самостоятельного движения. Мы не знаем, в каком состоянии был узел MAN TGS после сделанных снимков и куда машина отправилась дальше. Поэтому не обещаем, что восстановление резьбы обязательно быстрее или дешевле замены.

Как организовать проверку без лишнего простоя

Отдельная задача перевозчика — не потерять уже собранные факты между водителем, механиком, СТО и поставщиком деталей. Три фото одного узла полезнее, когда рядом есть дата, машина, краткое описание жалобы до разборки и ответ ответственного механика. СТО сможет сразу сказать, каких ракурсов не хватает, нужно ли видеть снятую гайку и есть ли у него оборудование для измерения. Это экономит переписку, но не сокращает обязательную техническую проверку.

В GruzHub сведения о технике, её марке, модели, VIN и документах сохраняются в парке компании; реквизиты и контакты сотрудников также доступны в личном кабинете. При формировании обращения нужные данные появляются в заявке, а фото, видео, сообщения согласования и документы контрагентов остаются в связанной истории. Водитель может указать местоположение и направление движения, если проблема возникла в рейсе. Благодаря этому профильное СТО получает контекст без повторного сбора одних и тех же сведений. Для разобранной ступицы особенно важно, чтобы финальное согласование объёма ремонта опиралось на осмотр и фото, а не на предположение из первой переписки.

Полезно разделить заявку на два вопроса к исполнителю: «Какое состояние узла подтверждено?» и «Какое решение допустимо для данного исполнения оси?». Первый требует фактов осмотра и измерений. Второй — документации и проверки доступности деталей. Смешение вопросов приводит к поспешной закупке или к обещанию ремонта до того, как мастер увидел посадки. Если после вскрытия объём меняется, его можно согласовать в том же диалоге вместе с фотографиями и документами. При этом платформа не подменяет квалификацию СТО и не объявляет непроверенный диагноз окончательным.

Для планирования парка полезно сохранить итоговый акт после ремонта: какой узел вскрывали, какие детали заменили, что измерили и какое заключение дали. Следующий механик сможет отличить повторную жалобу на тот же колесный конец от новой неисправности. В материалах обращения 1766 такого акта у нас нет; читателю не следует воспринимать этот текст как доказательство завершённого ремонта. Если история будет дополнена проверенным заключением, статью можно обновить без переписывания уже подтверждённых наблюдений.

Частые вопросы

Продольный паз на резьбовой части всегда означает поломку?

Нет. Паз может быть элементом штатной фиксации гайки или шайбы. Важно сравнить его геометрию с документацией установленной оси, осмотреть кромки и снятый крепёж. На наших фотографиях видно место, требующее проверки, но нет оснований объявлять сам паз трещиной.

Можно ли подобрать гайку по фотографии резьбы?

Нельзя надёжно. Фото не подтверждает диаметр, шаг, профиль, материал и совместимость системы стопорения. Подбор привязывают к обозначению оси и применимому каталогу, а состояние самой цапфы проверяют до установки нового крепежа.

Значит ли видимый след, что подшипник заклинивал?

Не обязательно. Для вывода нужны жалоба до разборки, состояние дорожек и роликов, следы температуры или смазки, данные осмотра ступицы. Эти сведения в доступном архиве случая не зафиксированы. След на резьбе сам по себе не восстанавливает последовательность событий.

Что приложить к обращению в СТО, если узел уже разобран?

Общий вид узла и несколько крупных ракурсов, фото снятой гайки и стопорящих деталей, обозначение оси, описание симптома до разборки и контакты ответственного механика. Личные документы и полный VIN передают исполнителю внутри заявки, а не публикуют в открытом блоге. Окончательный список измерений определяет мастерская.

Источники

• SKF, Inspection of spindle and hub, стр. 25 — перечень зон осмотра цапфы, крепежа и ступицы для коммерческого колесного конца. Это общий материал SKF, не регламент MAN для конкретной оси.
• Timken, Commercial Vehicle TechTips — разделение типов колесных узлов и тем осмотра подшипников, посадок и фиксации. Тип узла автомобиля из обращения по этой странице не установлен.
• SKF, Wheel bearing lock nut system — предупреждение о применимости процедуры к конкретной системе фиксации; значения затяжки из неё к MAN TGS здесь не переносились.
• MAN Service Portal — официальный путь к ремонтной документации и каталогу деталей после идентификации машины и оси. Портал в этой статье не использован для назначения конкретной детали.
