Actros MP3: выжимной подшипник и привод сцепления

Выжимной подшипник Actros MP3 работает в цепочке привода сцепления: он передаёт усилие на нажимной механизм, но зависит от состояния вилки, опор и направляющей. Поэтому при шуме или неполном выключении важно проверить весь механизм. Замена одного подшипника не устраняет перекос, заедание соседней детали или нарушение работы привода.

Что известно об обращении с Actros MP3

В заказе GruzHub 1747 по Mercedes Actros MP3 указана замена выжимного подшипника. Подробный акт дефектовки не представлен, поэтому причину отказа и результат работ этому случаю не приписываем. Сам запрос показывает распространённую задачу: проверить выжимной вместе с механизмом, который передаёт на него усилие.

ZF/SACHS в материале «Clutch Doesn’t Disengage» перечисляет несколько причин неполного выключения: неисправности привода, заедание опорного подшипника, ошибки установки и повреждения диска. Далее разберём различия между ними. Это помогает понять, почему похожие проявления приводят к разному составу ремонта.

Как работает узел

В условном вилочном механизме привод передаёт усилие через вилку и её опоры на выжимной подшипник. Подшипник воздействует на нажимной механизм, обеспечивая выключение сцепления. Для понимания неисправности важны как отдельные элементы, так и места их взаимодействия.

Схема показывает последовательность передачи усилия. Она не воспроизводит расположение деталей на автомобиле и не задаёт порядок разборки. Направляющая не выделена отдельным звеном: её состояние рассматривается в разделе о сопряжённых деталях.

Условная схема GruzHub поясняет вилочный механизм. Не монтажный чертёж конкретной комплектации и не фото выполненного ремонта.

Исправность подшипника сама по себе не описывает состояние всей цепочки. Мастерской важно установить, как передаётся усилие и нет ли нарушений в сопряжениях. Замена отдельного элемента должна опираться на обнаруженный дефект и проверку связанных с ним деталей.

Это пояснение вилочного привода, а не утверждение о комплектации каждого Actros MP3. В концентрическом приводе конструкция иная. Исполнение механизма устанавливают по данным конкретного автомобиля, установленным узлам и относящейся к ним документации.

Общая схема помогает понять объяснение мастерской, но не подходит для выбора артикула или регулировки. В ней нет размеров, допустимых перемещений и монтажных требований. Их нельзя восстановить по названию модели или внешнему сходству деталей.

Чем неполное выключение отличается от пробуксовки

Неполное выключение и пробуксовка описывают разные нарушения работы сцепления. В первом случае оно не размыкается как требуется. Во втором — передаёт момент с проскальзыванием, когда должно работать замкнутым. Различие важно для постановки задачи: общего сообщения «сцепление неисправно» недостаточно для назначения замены выжимного.

В материале ZF/SACHS о неполном выключении рассмотрены разные препятствия работе сцепления. Среди них — повреждения шлицевого соединения и деформация диска. Перечень показывает возможные направления проверки, но не позволяет выбрать причину без осмотра конкретного узла.

Для первичного разговора полезно разделять наблюдение и вывод:

Наблюдение или формулировка	Что предстоит выяснить	Какой вывод пока преждевременен
Передачи включаются с затруднением	С чем связано затруднение переключения	Неисправен именно выжимной подшипник
Водитель сообщает о пробуксовке	Что он наблюдал и как мастерская оценивает работу сцепления	Нужна замена выжимного
Появился шум	Источник звука и его связь с работой узла	Известен конкретный подшипник для замены
Появилась ошибка сцепления	Значение сообщения и состояние соответствующего узла	Достаточно стереть ошибку

Таблица нужна для записи исходных сведений, а не для самостоятельной диагностики. Механику полезнее получить описание уже замеченного поведения, чем название предполагаемой неисправной детали. Воспроизводить опасный симптом в движении ради уточнения формулировки не нужно.

Отдельная статья об ошибке сцепления и невозможности включить передачи рассматривает другое обращение. Её симптомы и обстоятельства нельзя переносить на заказ 1747. Здесь предмет разбора — механизм выключения и обоснование ремонта его деталей.

Почему по звуку нельзя выбрать подшипник для замены

Сообщение «слышен выжимной» содержит и наблюдение, и предположение о причине. Для обсуждения с мастерской их лучше разделить. Наблюдение — появился определённый звук. Предположение — его создаёт выжимной подшипник.

Полезное описание сохраняет обстоятельства, которые уже известны водителю. Когда он впервые заметил звук? Изменился ли его характер? Сопровождался ли он ранее замеченным затруднением переключения? Это вопросы о наблюдениях, а не предложение проводить новые испытания.

Аудиозапись может дополнить описание. Однако для решения о замене нужно объяснение применительно к установленному узлу. Фраза «обычно так шумит выжимной» оставляет предположение предположением. Следующий вопрос к исполнителю — какая проверка позволяет его подтвердить или отклонить.

Даже звук без нагрузки нельзя использовать как готовое доказательство вины определённого подшипника. В общем материале ZF/SACHS шум упомянут также при нежелательном контакте деталей из-за нарушения условий выключения. Это ещё один повод не подменять поиск причины названием запчасти.

Практичный итог первого разговора — согласованная задача: установить источник шума и оценить его связь с работой механизма выключения. Исполнитель сможет сопоставить жалобу с результатами осмотра. Заказчик получит основание для ремонта, которое можно отличить от первоначальной версии.

Если мастерская пока не может сделать вывод, полезно записать, каких данных не хватает. Так неопределённость превращается в конкретную задачу следующего этапа, а не в обещание заменить деталь «на всякий случай».

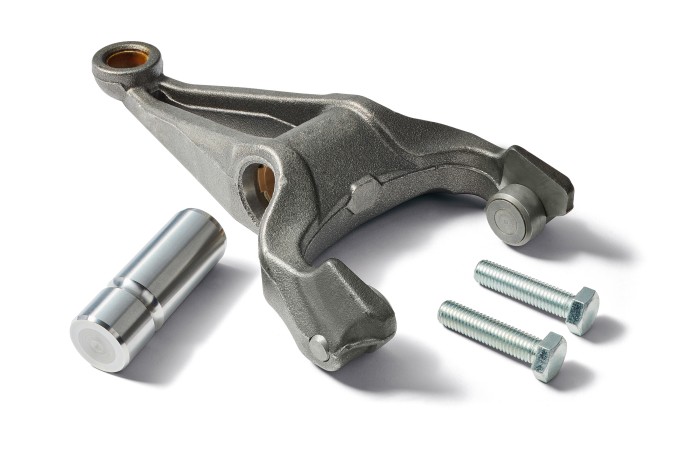

Зачем проверять вилку, направляющую и контактные поверхности

В разделе «Diaphragm spring tips worn» материала ZF/SACHS описан нецентрированный контакт выжимного с концами диафрагменной пружины. Среди возможных причин указаны износ системы привода, изношенная или погнутая направляющая и нарушение центрирования двигателя с трансмиссией.

Такой пример объясняет, зачем при дефектовке осматривают сопряжённые поверхности. Недостаточно показать повреждённый подшипник и закончить объяснение. Важно выяснить, нет ли рядом дефекта, который влияет на его движение или контакт с нажимным механизмом.

Направляющую, вилку и опоры оценивают применительно к установленному исполнению. Заказчику полезно получить понятную связь между находкой и предложением мастерской. Что обнаружено? Как это влияет на работу? Почему деталь предлагается оставить, проверить дополнительно или заменить?

Фотография следа износа помогает увидеть находку, но не задаёт допустимый предел. Если вывод зависит от измерения, нужен результат и критерий оценки из документации для этого узла. Сравнение с внешне похожей деталью не заменяет такого основания.

В том же материале ZF/SACHS описан контакт диафрагменной пружины с демпфером при превышении допустимого хода выключения. Это объяснение возможного механизма неисправности. Из него нельзя вывести регулировочное значение для неизвестной КПП Actros MP3.

Проверка сопряжений не означает обязательную замену всех соседних деталей. Для каждой позиции в смете требуется собственное основание. Полезный результат дефектовки — перечень находок с объяснениями, а не автоматически расширенный комплект запчастей.

Что мастерская проверяет до снятия КПП

До согласования разборки важно уточнить исполнение трансмиссии и доступные способы проверки. В блоке «Check» материала ZF/SACHS перечислены элементы системы выключения, включая привод и опорные точки, а также проверка настройки. Общая рекомендация не задаёт процедуру для конкретного Actros MP3.

Первый вопрос — что фактически установлено на автомобиле. Обозначение поколения не подтверждает модель КПП, исполнение привода и применимость детали. Если данные автомобиля расходятся с маркировкой узла, это расхождение нужно разрешить до заказа запчастей.

Следующий вопрос — какие сведения можно получить без снятия коробки. Мастерская определяет доступные проверки по документации установленной системы. В объяснении заказчику стоит отделить осмотренные элементы от внутренних деталей, состояние которых пока неизвестно.

Фраза «снаружи всё нормально» мало помогает согласовать следующий этап. Полезнее запись о том, что проверено, какие признаки обнаружены и какие предположения остаются. Тогда необходимость разборки связана с конкретной диагностической задачей.

Последовательность обсуждения с исполнителем может выглядеть так:

1. Зафиксировать исходное проявление по имеющимся наблюдениям.
2. Уточнить установленную трансмиссию и применимую документацию.
3. Обсудить результаты доступных проверок механизма выключения.
4. Определить вопросы, для ответа на которые нужна разборка.
5. Согласовать состав и стоимость следующего этапа до его начала.

Это порядок обсуждения работ, а не инструкция по самостоятельному ремонту. Осмотр под автомобилем, воздействие на привод и работы с трансмиссией относятся к работе подготовленного исполнителя.

Если доступных проверок недостаточно, разборка может потребоваться для продолжения диагностики. Её согласование ещё не означает одобрение всех возможных замен. Предмет договорённости на этом этапе — доступ к узлу, дефектовка и передача результатов заказчику.

Почему сцепление может не выключаться при исправном выжимном

Сцепление не выключается полностью не только из-за привода. ZF/SACHS перечисляет также заедание опорного подшипника, проблемы шлицевого соединения и повреждения диска. Общий результат похож: двигатель и вход трансмиссии не разъединяются так, как требуется для переключения. Однако места возникновения сопротивления различаются. Замена выжимного не исправит препятствие, расположенное в другой части механизма.

Опорный подшипник и выжимной — разные детали. Первый поддерживает соответствующий конец вала в предусмотренном конструкцией сопряжении; второй передаёт усилие выключения на нажимной механизм. В материале ZF заедание опорного подшипника выделено отдельно. Это полезное различие при чтении заключения: фраза «неисправен подшипник сцепления» без уточнения позиции может привести к заказу другой детали.

Шлицевое соединение ступицы диска с валом должно работать в условиях, предусмотренных изготовителем. В диагностическом материале показаны повреждённые шлицы: диск заедает вместо требуемого перемещения. Среди причин рассматриваются ошибки при монтаже коробки, когда вес агрегата приходится на ступицу. Такое повреждение относится к сопряжению диска и вала, поэтому внешне исправный выжимной не исключает неполного выключения.

Другой пример — коррозия или нарушение смазывания шлицевого соединения. ZF описывает блокирование движения диска на валу. Практический вывод не сводится к добавлению смазки: её тип, количество и места нанесения должны соответствовать инструкции конкретного узла. Избыток материала и попадание на рабочие поверхности сцепления создают новую проблему вместо устранения старой.

Деформация диска тоже способна мешать размыканию. В источнике рассматривается боковое биение и механическое повреждение при транспортировке или установке. При осмотре мастерская сопоставляет состояние диска с требованиями производителя. Универсальное значение допустимого биения для любого Actros MP3 здесь привести нельзя: проверяется конкретное исполнение.

Таким образом, дефектовка должна различать как минимум три группы находок: нарушение передачи усилия, препятствие движению деталей и повреждение самого диска. Эти группы могут давать сходную жалобу, но требуют разных решений. Отсутствие заметного повреждения выжимного не означает исправность всего сцепления, а повреждённый выжимной не исключает второй неисправности рядом.

Как проверить результат ремонта

Итоговая запись должна отвечать на исходную жалобу. Если обращение касалось неполного выключения, нужен результат проверки выключения сцепления. Если поводом был шум, важно заключение по этому признаку. Перечень заменённых деталей фиксирует действия, но не описывает результат проверки.

До завершения работ полезно договориться о содержании итогового документа. В нём можно связать исходное проявление, обнаруженные дефекты, выполненные операции и вывод исполнителя. Если часть вопросов осталась без ответа, их стоит отметить отдельно от завершённых работ.

Проверку после ремонта проводит мастерская по процедурам, применимым к установленному исполнению. Заказчику не требуется самостоятельно воспроизводить опасное проявление или испытывать машину в движении. В материалах ремонта полезно сохранить способ проверки, её условия и заключение профильного специалиста.

Сообщение об удалении ошибок относится к выполненной операции с диагностической системой. Оно не отвечает само по себе на вопрос, устранено ли исходное нарушение работы сцепления. Аналогично отсутствие сообщения на панели не заменяет заключение по механизму выключения.

При приёмке полезно различить результат и рекомендацию. «Проведена проверка после замены» описывает выполненное действие. «Рекомендован дополнительный осмотр другого узла» обозначает отдельную задачу. Смешение этих записей мешает понять, какой вопрос исполнитель считает закрытым.

Границы результата также стоит сохранить. Мастерская может оценить отремонтированный механизм, не делая заключения об остальных системах автомобиля. Конкретная запись о проверенном узле полезнее общей фразы «всё исправно».

Подробнее о фиксации дополнительных работ — в статье о согласовании ремонта со СТО.

Как сохранить историю узла и согласовать работы

История сцепления помогает разобраться в прошлом решении, когда связывает жалобу, дефектовку, согласования и итоговую проверку. Сообщения «заменили выжимной» для этого недостаточно. Из него неясно, что послужило основанием, какие сопряжённые детали осмотрели и чем подтвердили результат.

В истории полезно сохранять первоначальное описание проявления, фотографии после разборки и пояснения мастерской. К ним добавляют согласованный состав работ и итоговый документ. Номера деталей фиксируют после подтверждения применимости и фактической установки.

Предложенный комплект и установленный комплект лучше различать. Если состав ремонта менялся, должна оставаться понятная связь между версиями сметы и решением заказчика. Иначе при следующем обращении предложение из переписки легко принять за сведения о выполненной замене.

В GruzHub данные парка, VIN, СТС, реквизиты и контакты сохраняются и подставляются в заявку. Фотографии, документы и согласования остаются в чатах. Это сокращает повторный ввод и поиск материалов, но не гарантирует срок ремонта.

При следующем обращении прошлую дефектовку можно передать исполнителю вместе с новым описанием проблемы. Совпадение симптомов ещё не подтверждает прежнюю причину. История даёт исходные сведения для проверки, а не готовое назначение повторного ремонта.

Если Actros MP3 требует диагностики сцепления, создайте заявку в GruzHub и согласуйте с исполнителем проверку механизма выключения.

Частые вопросы

Можно ли заранее купить выжимной подшипник только по обозначению Actros MP3?

Такого обозначения недостаточно для подтверждения применимости. Сначала уточняют установленную трансмиссию и исполнение механизма, затем проверяют выбранную деталь по относящейся к ним документации. Покупку до диагностики стоит согласовать с мастерской: предполагаемая замена может не совпасть с составом ремонта после осмотра.

Всегда ли вместе с выжимным меняют весь комплект сцепления?

Из рассмотренных материалов обязательная замена всего комплекта не следует. Решение должно учитывать состояние деталей, исполнение узла и требования конкретного ремонтного решения. Если мастерская предлагает комплект, нужно понять основание: обнаруженные повреждения или указания документации. Само слово «комплект» не обосновывает замену исправных деталей.

Чем опорный подшипник отличается от выжимного?

Это разные позиции с разными задачами. Выжимной участвует в передаче усилия выключения на нажимной механизм, опорный поддерживает вал в соответствующем сопряжении. ZF рассматривает заедание опорного подшипника как отдельную возможную причину неполного выключения. Поэтому в дефектовке и при подборе запчастей важно точно называть узел.

Может ли неполное выключение быть связано с диском, а не с приводом?

Да. В материале ZF/SACHS описаны заедание ступицы на повреждённых шлицах, коррозия соединения и деформация диска. Эти причины проверяют отдельно от выжимного механизма. Конкретное повреждение устанавливают при осмотре и измерениях по документации, а не по одному затруднению переключения.

Источники

• Clutch Doesn’t Disengage — ZF/SACHS. Вводный раздел и блок Check описывают возможные причины неполного выключения и проверку системы привода. Раздел Diaphragm spring tips worn связывает износ направляющей и привода с нецентрированным контактом. Материал содержит общие объяснения, а не процедуру для конкретной КПП Actros MP3.
• Heavy Commercial Vehicles Transmission — Clutch System — Schaeffler. Раздел о трансмиссии грузовых автомобилей описывает ремонтные решения для сцепления и компоненты трансмиссии. Он не подтверждает комплектацию автомобиля из обращения, применимость артикула или необходимость замены всего комплекта.
