DAF XG: замена радиатора и проверка системы охлаждения

При замене радиатора на DAF XG проверяют герметичность, проход жидкости и воздуха, состояние креплений и причину повреждения. Новый узел не устраняет загрязнение оставшейся системы или дефект соседнего соединения. В обращении 1629 указан DAF XG 2022 года и потребность в замене радиатора. Место течи, перегрев, состав жидкости, заключение исполнителя и результат ремонта не подтверждены. Поэтому обращение даёт повод разобрать проверку системы, но не позволяет назвать причину поломки. Ниже — общие направления осмотра и вопросы для согласования ремонта. Подбор детали, заполнение системы и контроль после установки требуют документации для конкретной комплектации машины.

Что должна решить замена радиатора

Замена радиатора должна устранить подтверждённый дефект узла и восстановить его участие в отводе тепла. Для этого мастерской нужно ответить на разные вопросы. Где нарушена герметичность? Свободно ли проходит жидкость? Поступает ли воздух через сердцевину? Не нагружают ли радиатор повреждённые крепления? Покупка детали отвечает только на часть задачи: источник повреждения может находиться рядом с ней.

Начать стоит с основания для замены. Формулировка «нужен радиатор» описывает выбранную работу, но не заменяет заключение о неисправности. Полезное заключение связывает наблюдение с проверкой: мастер обнаружил след жидкости, локализовал источник и определил, какой элемент требует вмешательства. Подтёк у соединения и повреждение самой сердцевины требуют разных решений.

В материале Various Radiator Failures Nissens разделяет коррозию, внутренние отложения, наружное загрязнение, избыточное давление и механические повреждения. В разделе Recommended Solution производитель рекомендует перед установкой нового радиатора выяснить и устранить причину отказа прежнего. Это общие направления проверки, а не диагноз по названию модели автомобиля.

Например, деформация рядом с опорой даёт повод осмотреть крепление. Загрязнение между соседними теплообменниками направляет проверку к воздушному потоку. След жидкости возле патрубка требует локализации утечки, прежде чем мастер назовёт виновником радиатор.

Для транспортной компании такое разделение помогает согласовать понятный объём работ. В нём отдельно видны замена, сопутствующие операции и проверки результата. Если причина пока не установлена, её лучше оставить вопросом для диагностики. Основание каждой дополнительной работы должно быть понятно механику, который согласует ремонт.

Диагностика и ремонт системы охлаждения относятся к работам грузового СТО. При выборе исполнителя полезно заранее обсудить, сможет ли он проверить систему и подтвердить применимость детали к нужному исполнению DAF.

Как работает узел

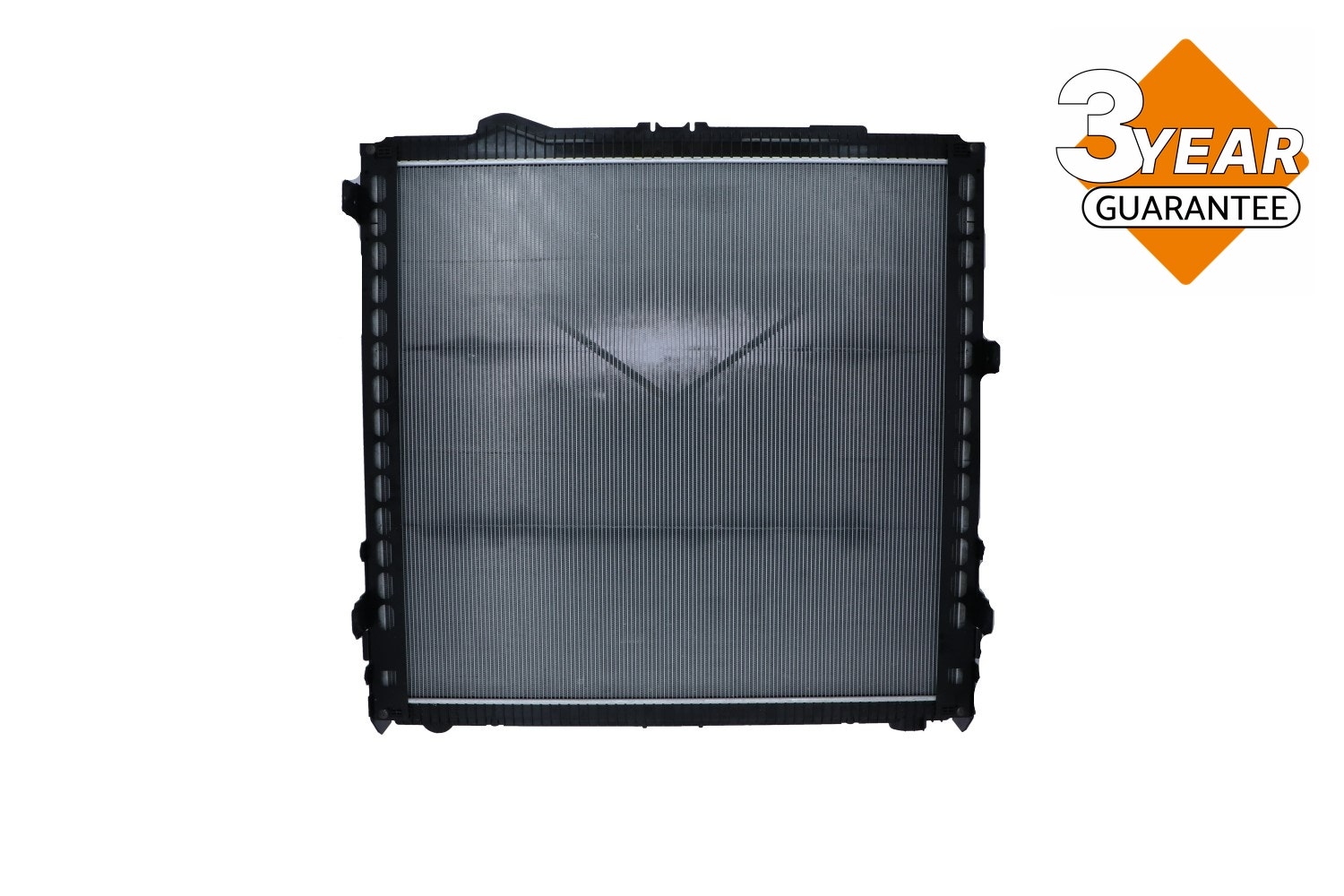

Радиатор системы охлаждения передаёт воздуху тепло от охлаждающей жидкости. Жидкость проходит внутри сердцевины, воздух — снаружи, между её элементами. Для работы нужны герметичный контур, проход жидкости, проход воздуха и крепления без посторонней нагрузки на узел. Исправность одного направления не подтверждает остальные: сухая наружная поверхность ничего не говорит о чистоте внутренних каналов.

Сердцевина и рёбра участвуют в теплообмене, а соединения удерживают жидкость внутри контура. Если каналы загрязнены, задача связана с внутренним проходом. Если наружные поверхности забиты, проверяют воздушную сторону. Для водителя обе ситуации могут выражаться жалобой на охлаждение, но мастерской предстоит различить их причины.

Рядом могут находиться другие теплообменники. Интеркулер охлаждает воздух наддува, а конденсатор относится к системе кондиционирования. Радиатор охлаждения двигателя работает с охлаждающей жидкостью. Поэтому выражение «потёк передний радиатор» недостаточно точно: сначала нужно определить узел и рабочую среду, затем обсуждать ремонт.

Внешнее сходство деталей не означает взаимозаменяемость. Их назначение, подключения и условия работы различаются. Соседство в передней части автомобиля также не делает их одной системой. Обнаруженный дефект одного теплообменника не доказывает повреждение остальных.

Для обсуждения с мастерской удобно использовать четыре направления проверки. Герметичность отвечает на вопрос, удерживает ли контур жидкость. Внутренний проход — может ли она двигаться через радиатор. Наружный проход — получает ли сердцевина воздух. Крепления — правильно ли узел установлен и поддерживается.

Связь между направлениями функциональная, а не монтажная. Правильные опоры не очищают каналы, а отсутствие течи не восстанавливает воздушный поток. На схеме показана эта логика; определять по ней расположение деталей конкретной комплектации нельзя.

Условная схема GruzHub по материалам Nissens: причины повреждений радиаторов и конструкция грузовых радиаторов. Показаны отдельные направления проверки, а не монтажное расположение деталей. Это не фото выполненного ремонта.

Чем утечка отличается от недостаточного охлаждения

Утечка означает потерю герметичности, а недостаточное охлаждение — проблему с отводом тепла. Они могут сопровождать друг друга, но это разные признаки. След жидкости помогает искать негерметичное место; загрязнённая сердцевина направляет внимание к теплообмену. Ни одно наблюдение само по себе не определяет весь объём ремонта.

Разделение нужно для выбора следующего действия. При следах жидкости мастер локализует источник. При подозрении на недостаточный теплообмен оценивает условия прохождения жидкости и воздуха. Если присутствуют оба признака, проверку нельзя считать законченной только потому, что обнаружена течь.

Наблюдение	Возможное объяснение	Что проверяет мастерская
След жидкости возле радиатора	Негерметичен узел или соседнее соединение	Откуда начинается след и какой элемент пропускает жидкость
Сердцевина сухая, снаружи заметно загрязнение	Воздушный проход ограничен	Состояние рёбер и пространства между теплообменниками
Внутри снятого узла обнаружены отложения	Загрязнение затрагивает жидкостную сторону	Состояние остальной системы и объём подготовки перед установкой
Возле опоры видна деформация	Радиатор мог испытывать механическую нагрузку	Опоры, рамку, посадочные места и следы контакта

Таблица помогает выбрать направление осмотра. Каждая строка начинается с наблюдения, предлагает возможное объяснение и заканчивается проверкой. Если пропустить последний этап, предположение превращается в преждевременный диагноз. Так любое мокрое место возле радиатора можно ошибочно принять за повреждение сердцевины.

Чистая наружная поверхность тоже не закрывает вопрос. Внутренние каналы снаружи не видны. Доступная часть пакета теплообменников не показывает состояние скрытого промежутка. Запись «радиатор сухой» описывает только осмотренную поверхность в конкретный момент.

Для согласования ремонта полезна связка «признак — проверка — вывод». Например, фотография показывает расположение следа жидкости, а заключение объясняет, каким способом определили его источник. Без второй части снимок остаётся наблюдением. Он помогает обсуждать неисправность, но не заменяет диагностику и не определяет нужную деталь.

Почему проверяют жидкость, бачок и крышку

Жидкость, бачок, крышку и патрубки проверяют вместе с радиатором, потому что новый теплообменник продолжит работать в прежнем контуре. В обзоре Nissens неправильное применение жидкости указано среди причин коррозии и отложений. В разделе System Overpressure перечислены возможные связи избыточного давления с крышкой, бачком и другими неисправностями системы.

Выбирать или смешивать жидкость только по цвету нельзя. Цвет не заменяет обозначение продукта и подтверждение соответствия требованиям машины. Для DAF XG нужна документация, относящаяся к конкретному исполнению автомобиля. Требования другой серии DAF или рекомендации для похожего тягача не подтверждают совместимость.

Если прежняя жидкость неизвестна, это стоит зафиксировать перед работами. Догадка по остаткам в бачке не устанавливает её состав. Для согласования полезны точное название нового продукта и документ, по которому его выбрали. Запись «залили такой же цвет» не объясняет выбор и не помогает следующему механику.

Крышка и бачок входят в проверку условий, в которых работает радиатор. При этом подозрение на проблему с давлением не означает автоматическую замену крышки. Нужны проверка и вывод специалиста. Значение давления, взятое из инструкции для другой машины, не годится как основание для оценки этого автомобиля.

Цвет жидкости не подтверждает её совместимость. Для выбора нужны требования к конкретной машине и обозначение продукта.

Крышку горячей системы охлаждения не открывают: горячая жидкость и пар могут причинить ожог. Проверку организует специалист с соблюдением мер безопасности. Здесь нет последовательности дорожного обслуживания или универсальных параметров для самостоятельной проверки.

В истории ремонта стоит сохранить точное наименование залитой жидкости. При следующем обслуживании механику понадобится запись о продукте и выполненных работах. Общая формулировка «антифриз заменён» не позволяет понять, чем заполнили систему и на каком основании.

Как воздух и крепления влияют на радиатор

Радиатору нужен проход воздуха через сердцевину и установка без нежелательной механической нагрузки. Наружное загрязнение мешает теплообмену, а повреждённые опоры требуют внимания к креплению узла. Эти направления проверяют раздельно. Очистка не исправляет перекошенную посадку, а замена крепления не освобождает забитые промежутки между рёбрами.

Доступная передняя поверхность может выглядеть чистой, пока загрязнение остаётся глубже в пакете теплообменников. Поэтому видимая сторона — только часть осмотра. Объём доступа определяет мастерская с учётом конструкции машины и состояния соседних деталей.

Способ очистки также выбирают с учётом конструкции и состояния узла. Задача — восстановить проход воздуха, сохранив сердцевину и рёбра. Сам факт мойки ещё не описывает результат. Для приёмки полезно знать, какие поверхности очистили и что показал осмотр после работы.

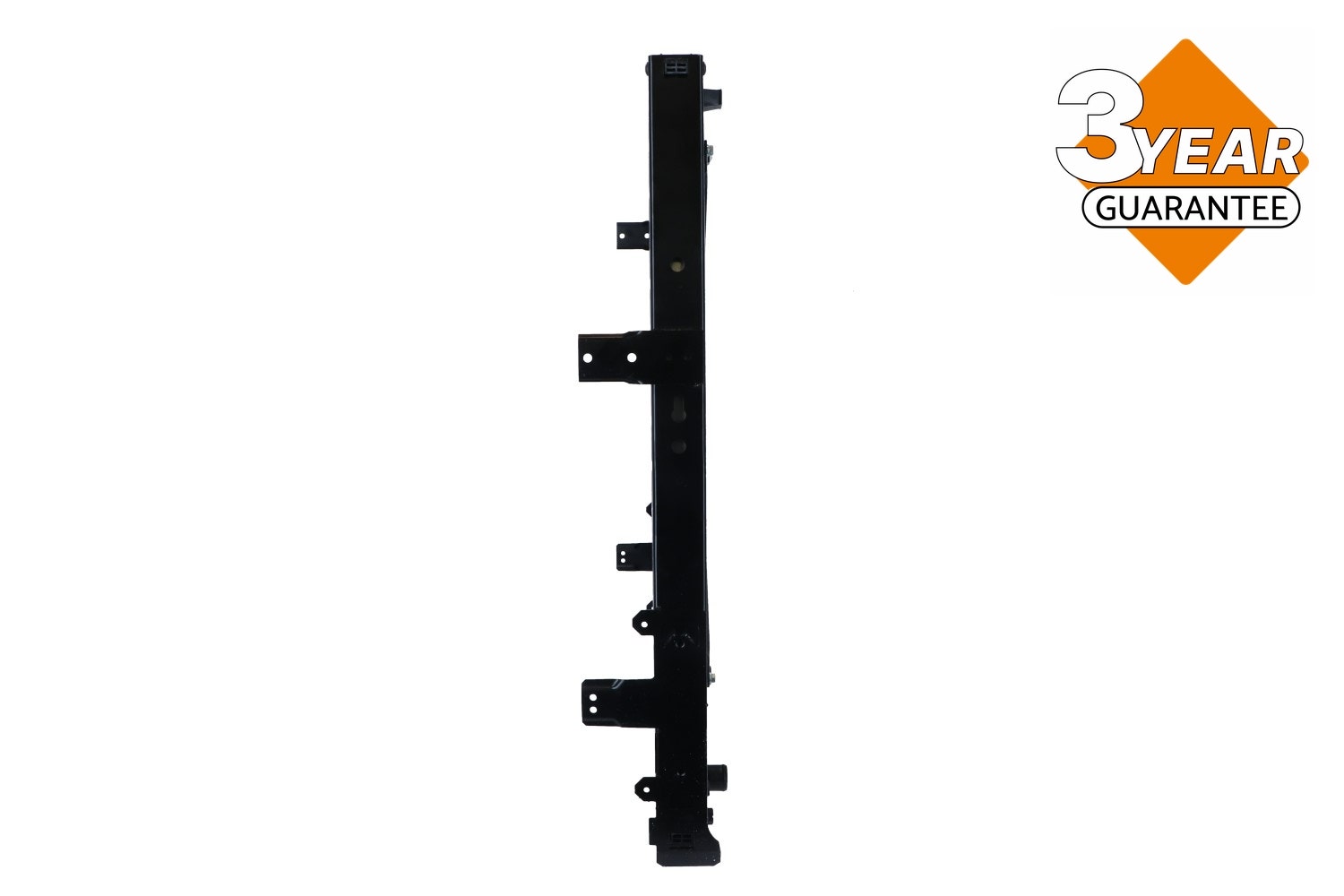

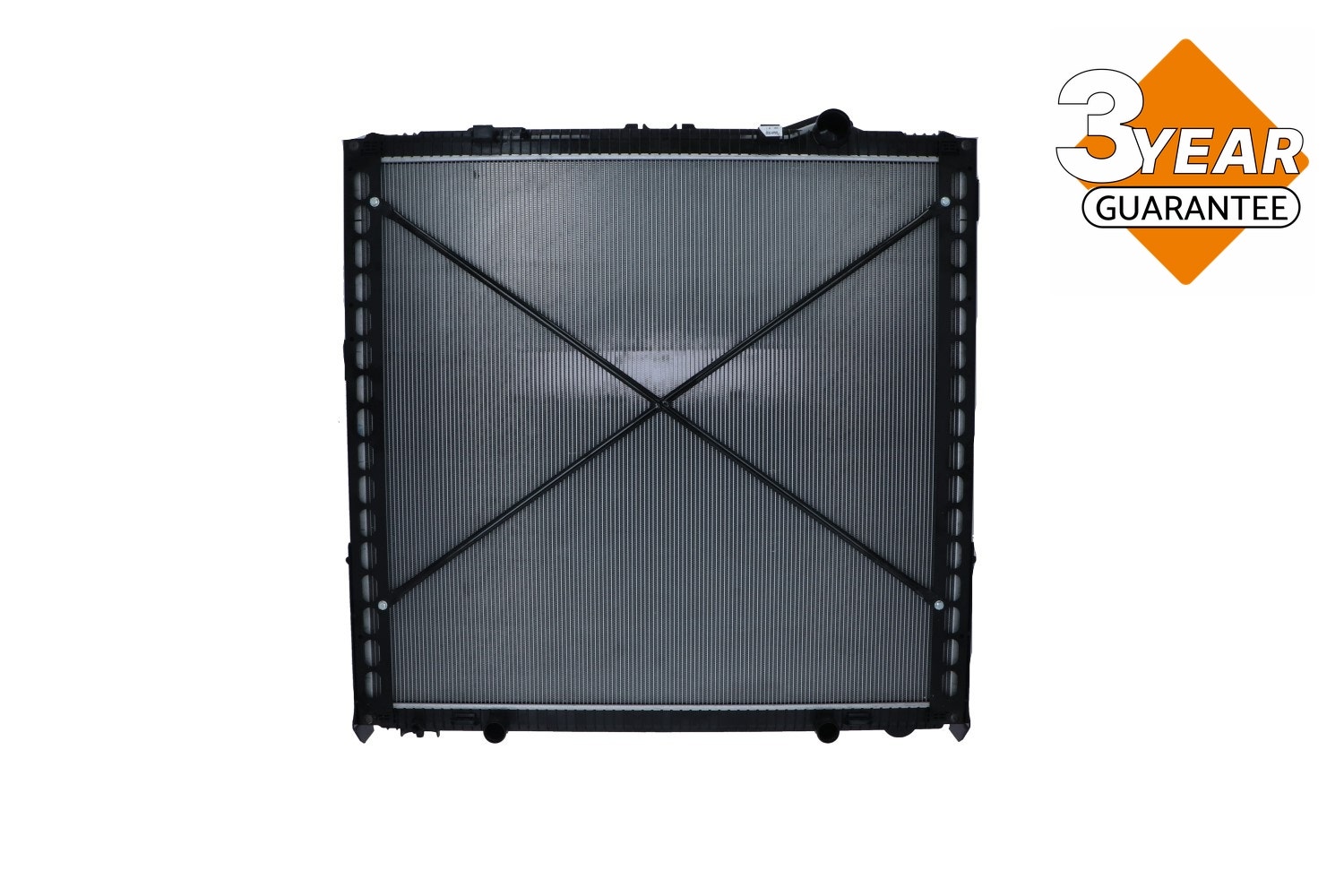

На странице Nissens Truck Parts, в разделе Durable, High-Performance Radiators, описаны сердцевина, рёбра, боковые элементы и крепления рамки. Производитель связывает конструкцию боковин и креплений с возможностью учитывать тепловое расширение. Это объясняет значение опор и рамки, но не подтверждает марку радиатора на рассматриваемой машине.

При снятом узле удобно осмотреть посадочные места и следы контакта с соседними деталями. Если новая деталь занимает место только с усилием или перекосом, причину нужно выяснить до окончательной сборки. Подгонка креплений наугад не заменяет проверку применимости.

Для согласования ремонта нужно понятное объяснение: какое повреждение обнаружено, как оно связано с радиатором и что предлагается исправить. Формулировка «заменить крепёж заодно» этого не раскрывает. Снимок дефекта с пояснением мастера помогает оценить основание работы и сохранить его в истории обслуживания.

Что проверить перед установкой нового радиатора

До установки нужно подтвердить применимость детали, оценить окружающие элементы и определить работы по подготовке системы. Названия модели и года выпуска недостаточно как единственного основания для выбора. Мастерская должна сверить исполнение автомобиля и данные детали. Общая страница грузовых радиаторов не заменяет каталог применимости.

Проверка начинается до того, как узел займёт место на машине. Различия в подключениях, креплениях и комплектности удобнее выяснить заранее. Сходство со снятой деталью помогает при сверке, но само по себе не доказывает совместимость. Особенно полезна запись, по какому каталогу или документу подтвердили выбор.

Подготовку можно обсудить в следующем порядке:

1. Определить, какой теплообменник меняют и чем обоснована замена.
2. Подтвердить применимость нового узла к исполнению автомобиля.
3. Осмотреть новую деталь, соединения, опоры, бачок и крышку.
4. Согласовать промывку системы и очистку загрязнённых наружных поверхностей.
5. Установить требования к жидкости, заполнению и последующему контролю.

Nissens в разделе Recommended Solution материала Various Radiator Failures рекомендует промывку всей системы перед установкой нового радиатора. Это нужно учитывать при подготовке ремонта. Однако публикация не задаёт состав для промывки, оборудование и последовательность операций для конкретного DAF XG. Эти вопросы требуют применимой технической документации.

Осмотр новой детали тоже входит в подготовку. В том же источнике Nissens предупреждает о хрупкости выступающих элементов при перевозке и установке. Поэтому до монтажа имеет смысл проверить состояние патрубков, креплений и других доступных частей. Обнаруженное повреждение лучше зафиксировать до сборки, пока его можно показать отдельно.

Перечень выше описывает организацию работ, а не самостоятельную разборку. Моменты затяжки, объём заполнения и параметры проверки в него намеренно не включены. Для них нужны данные конкретной комплектации.

Если расходные материалы привозит заказчик, их обозначения стоит согласовать до установки. Организационные вопросы рассмотрены в статье об обслуживании DAF XF 105 с расходниками заказчика. Она посвящена другой серии: её технические требования нельзя переносить на XG.

Как проверить результат замены

После установки нужно проверить герметичность соединений и работу системы охлаждения. Заполнение и последующий контроль стоит выделить в отдельный этап ремонта. Запись «радиатор установлен» подтверждает операцию, но сама по себе не описывает результат проверки. Условия контроля и допустимые значения должны относиться к конкретной комплектации DAF.

Полезно разделить сведения в документе сервиса. Сначала — что заменили и какие сопутствующие работы выполнили. Затем — какую жидкость использовали и какие операции провели при заполнении. После этого — что проверили и какой результат получили. Так сохраняется связь между работой и её подтверждением.

Наружный осмотр после сборки показывает состояние доступных соединений в момент проверки. Он не отвечает на все вопросы о работе охлаждения. Поэтому формулировка «подтёков нет» полезна, но недостаточна как единственное описание результата. Механику нужно понимать, в каких условиях проводился контроль и что именно оценивал исполнитель.

Если в заключении приведены измеренные значения, рядом нужны условия измерения и основание для сравнения. Само число без привязки к процедуре мало помогает при приёмке. Его нельзя оценивать по случайной таблице для другой модели или двигателя.

Если сервис обнаружил дополнительную неисправность, её стоит описать отдельно. Запись о соседнем узле не должна теряться внутри общей строки о замене радиатора. Для дальнейшей работы важно различать устранённые дефекты, проверенные элементы и замечания, по которым ещё предстоит принять решение.

Водителю не нужно воспроизводить подозрительный симптом в движении ради доказательства. При вопросах к охлаждению дальнейшие действия и допустимость движения определяет профильный специалист с учётом состояния машины.

Для приёмки полезнее конкретный результат проверки, чем обещание «теперь проблем не будет». Замена одной детали не подтверждает будущий срок службы всей системы. Зато сохранённое заключение позволяет при следующем обращении сопоставить новые наблюдения с уже выполненными работами.

Что сохранить для дальнейшего обслуживания

После замены стоит сохранить сведения о детали, жидкости, причине вмешательства и проверках результата. История должна помогать следующему механику понять прошлый ремонт. Для этого нужны связанные записи: что обнаружили, что согласовали, что заменили и что подтвердили после сборки. Одна строка «ремонт охлаждения» скрывает почти всю полезную информацию.

Практический набор материалов включает:

• Обозначение установленного радиатора и основание его применимости.
• Наименование жидкости, использованной при заполнении.
• Описание обнаруженного дефекта и поясняющие снимки.
• Перечень работ с соединениями, опорами, промывкой и наружной очисткой.
• Запись о проведённых проверках и полученных результатах.
• Замечания, по которым требуется дальнейшее решение.

Материалы удобнее связывать с конкретной работой. Фотография без подписи не всегда позволяет понять, снят ли старый узел, новая деталь или соседний теплообменник. Короткое пояснение мастера делает снимок полезным для последующего разбора. Аналогично документ о покупке подтверждает приобретение детали, а запись сервиса — её установку.

Эти сведения нужны и тогда, когда часть причин остаётся неустановленной. Запись «причина требует уточнения» сохраняет вопрос для следующей проверки. Предположение, записанное как диагноз, может направить дальнейшее обслуживание по неверному пути. Поэтому наблюдение и заключение лучше хранить раздельно.

В GruzHub сохраняются парк, СТС, контакты и реквизиты; данные подставляются в заявку. Местоположение и направление движения помогают описать дорожную ситуацию. В чатах сохраняются документы, фотографии, видео и согласования. Это сокращает повторный ввод и поиск материалов, когда к работе подключается другой механик или исполнитель.

История ремонта сама по себе не задаёт интервалы обслуживания. Для планирования нужны требования к автомобилю и сведения о его состоянии. Связь записей с организацией работ разобрана в материале о регламенте, чек-листе и графике ТО грузовика.

Если DAF XG требуется замена радиатора, создайте заявку в GruzHub для поиска исполнителя и согласования проверки системы вместе с заменой узла.

Частые вопросы

Нужно ли менять интеркулер вместе с радиатором охлаждения?

Само соседство узлов не служит основанием для совместной замены. Радиатор охлаждения и интеркулер выполняют разные задачи; решение по каждому требует проверки. Если мастерская обнаружила повреждение интеркулера при доступе к радиатору, находку стоит описать отдельно. В смете должно быть понятно, какую проблему решает каждая работа. Удобство доступа не доказывает неисправность соседней детали.

Обязательна ли промывка при каждой замене радиатора?

В материале Various Radiator Failures Nissens рекомендует промывку всей системы перед установкой нового радиатора. Поэтому подготовку нельзя сводить только к сливу старой жидкости и установке детали. При этом источник не содержит отдельной процедуры для DAF XG. Способ промывки и применяемые средства мастерская должна определить по документации для конкретной машины и устанавливаемого узла. Универсальный состав или порядок действий по этой статье выбирать нельзя.

Подтверждает ли долив устранение проблемы?

Долив сам по себе не устанавливает причину изменения уровня и не подтверждает устранение неисправности. Нужно учитывать состояние системы и предшествующие работы. Если после ремонта возникает вопрос к уровню, порядок проверки следует согласовать с исполнителем. Крышку горячей системы не открывают. В истории полезно записать наблюдение и обстоятельства его появления, не подменяя их самостоятельным диагнозом.

Можно ли выбрать радиатор только по фотографии старого?

Фотография помогает показать исполнение, подключения и видимые повреждения, но не подтверждает применимость новой детали. Для выбора нужны данные автомобиля и сверка по каталогу или документации для конкретной комплектации. Внешне похожие узлы нельзя считать взаимозаменяемыми без такой проверки. Читаемое обозначение снятой детали полезно сохранить, однако окончательный выбор должен учитывать исполнение машины и подтверждённую применимость замены.

Источники

• Various Radiator Failures — Nissens. В разделах о коррозии, отложениях, наружном загрязнении и избыточном давлении разобраны общие причины повреждений. Раздел Recommended Solution рекомендует выяснить причину отказа, промыть систему, проверить крышку, бачок и каналы, применять жидкость по требованиям автопроизводителя. Это общий материал, а не руководство для конкретной комплектации DAF XG.
• Nissens Truck Parts — Nissens. Раздел Durable, High-Performance Radiators описывает сердцевину, рёбра и конструктивные решения для учёта теплового расширения. Источник поясняет роль конструкции радиатора, но не подтверждает марку установленного узла, артикул или применимость детали к рассматриваемому автомобилю.
