КамАЗ 54901: повреждение передней ступицы

Разрушение фланца ступицы затрагивает крепление колеса: эксплуатацию прекращают, а безопасное перемещение техники организуют специалисты. В обращении 1637 указан КамАЗ 54901 и запрошена замена передней ступицы; фотография показывает разрушенную часть фланца и сохранившиеся шпильки. По снимку нельзя установить причину излома, состояние внутреннего подшипника или принадлежность снятого узла конкретному концу оси. Артикул детали, заключение исполнителя и результат ремонта не подтверждены, поэтому ниже разобраны устройство узла и вопросы для дефектовки. До заказа деталей нужно определить исполнение оси, проверить сопряжённые поверхности и согласовать, какими измерениями мастерская подтвердит сборку.

Что означает разрушение фланца

Разрушенный фланец — основание остановить эксплуатацию повреждённого узла. Для этого решения не нужно сначала доказать неисправность подшипника: видимый дефект уже затрагивает соединение колеса со ступицей. Дальше мастерской предстоит определить границы повреждения, установить исполнение деталей и проверить поверхности, которые работали вместе. Замена одной заметно разрушенной части ещё не отвечает на вопрос о состоянии всего соединения.

В разговоре с сервисом слово «ступица» иногда обозначает сразу несколько деталей. Заказчик может иметь в виду корпус со шпильками, а поставщик — комплект с подшипником и уплотнением. Поэтому формулировка «заменить ступицу» описывает намерение, но пока не определяет состав ремонта. Его уточняют после осмотра и идентификации узла.

Отдельно стоит различать дефект и его происхождение. Неровный край излома описывает поверхность разрушения. Сам по себе он не доказывает удар, усталость материала, ошибку сборки или другую причину. Такие версии направляют осмотр, но не заменяют заключение по его результатам.

Практический вопрос для механика: что повреждено непосредственно и какие сопряжённые детали могли пострадать? Ответ нужен до заказа комплекта. Иначе во время сборки может выясниться, что новая ступица не решает проблему посадки или крепления.

Сохранившиеся шпильки тоже не подтверждают пригодность оставшейся части фланца. Оценивать нужно соединение целиком, включая участки рядом с изломом, крепёж и ответные поверхности колеса. На фотографии можно обозначить место повреждения для обсуждения с мастерской, но нельзя назначить полный состав замены.

Как работает узел

Ступица соединяет колесо с опорой и вращается относительно неё через подшипник. Фланец — часть ступицы, к которой крепится колесо. Цапфа — опорная часть оси, на которой расположен подшипниковый узел. Повреждение фланца, износ подшипника и дефект цапфы требуют разных решений, хотя относятся к одному месту автомобиля.

Подшипник обеспечивает вращение и передаёт нагрузку между вращающейся ступицей и неподвижной опорой. Уплотнение помогает удерживать смазку и защищать внутреннюю полость от загрязнений. Его состояние важно при осмотре и сборке. Однако потёк или повреждённая кромка сами по себе не объясняют происхождение излома.

Посадочные поверхности задают положение сопряжённых деталей. Мастер проверяет не только сам подшипник, но и места его установки. Новый подшипник не исправляет повреждённое посадочное место: пригодность поверхности оценивают отдельно по документации соответствующего узла.

В разделе Wheel Bearing компания Schaeffler приводит примеры предварительно собранных подшипниковых решений: FAG SmartSET и FAG RIU. Это подтверждает существование разных конструкций, но не применимость этих изделий к автомобилю из обращения. По одному названию модели нельзя выбирать способ обслуживания. Источник: Schaeffler, Heavy commercial vehicles, раздел Wheel Bearing.

На схеме обозначены основные части узла и направления проверки. Сначала требуется идентификация ступицы, затем — оценка подшипника, уплотнения и посадочных поверхностей, после ремонта — контроль сборки. Рисунок помогает различать названия деталей; расположение элементов условное и не задаёт последовательность монтажа.

Схема GruzHub для объяснения терминов. Основа общих принципов проверки — руководство Dana Spicer. Это не чертёж ступицы КамАЗ 54901 и не изображение выполненного ремонта.

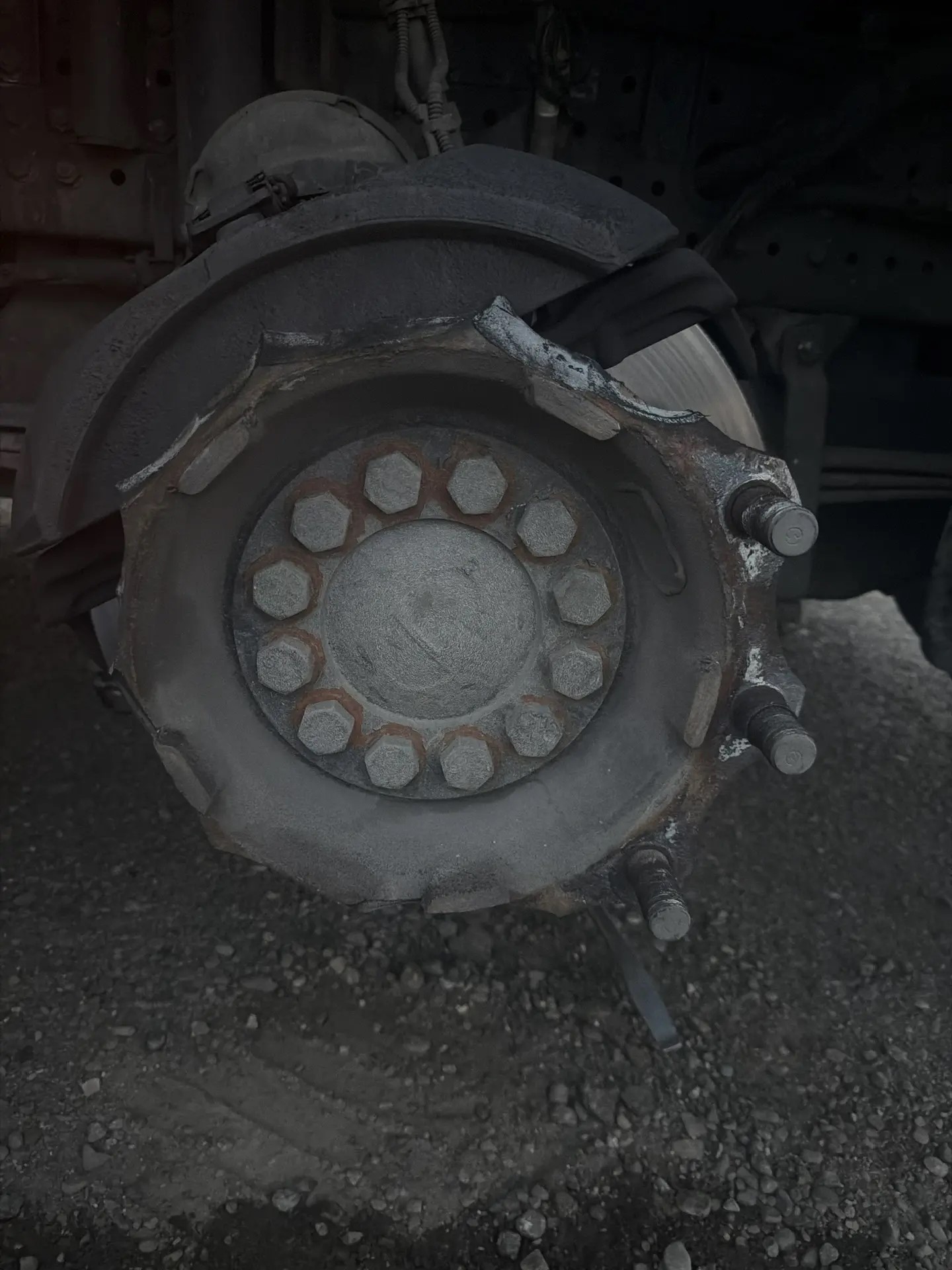

Фото из обращения 1637. Видно разрушение части фланца; состояние внутренних деталей требует отдельного осмотра.

Почему нельзя проверять такую неисправность в движении

При разрушенном фланце нельзя проверять исправность короткой поездкой, медленным движением по площадке или попыткой доехать до ближайшей мастерской. Решение о способе перемещения принимает профильный специалист после оценки повреждения и положения техники. Задача транспортной компании — прекратить эксплуатацию и согласовать перемещение без расчёта на работоспособность разрушенного соединения.

Отсутствие предупреждения на панели не меняет эту границу. Сообщение электронного блока и механическая целостность фланца — разные предметы проверки. Нельзя считать узел пригодным только потому, что водитель не увидел ошибки, не услышал стука или не заметил изменения поведения машины.

Для организации помощи полезны положение автомобиля, доступ к нему, состояние колеса и сведения о грузе. Эти данные нужны исполнителю, чтобы выбрать технику и способ работы. Их передача не требует от водителя поднимать машину, снимать колесо или находиться рядом с потенциально неустойчивым узлом. Дополнительные снимки допустимы только из безопасного положения.

При разговоре с исполнителем стоит разделить две задачи: обеспечить безопасное перемещение и восстановить колёсный узел. Возможность приехать на место ещё не означает возможность выполнить там весь ремонт. Мастерская может понадобиться для дефектовки, измерений и работы с сопряжёнными деталями. Состав таких работ относится к ремонту ходовой грузовиков и полуприцепов.

Сварка разрушенного фланца ради продолжения рейса недопустима как дорожное решение. Выбор детали и технологии ремонта требует подтверждённой применимости. До согласования безопасного способа перемещения автомобиль остаётся выведенным из эксплуатации.

Что осматривают вместе со ступицей

Дефектовка должна охватывать не только разрушенный фланец, но и подшипник, уплотнение, цапфу, крепёж и сопряжённые поверхности. Смысл осмотра — определить, какие детали пригодны для дальнейшей работы, какие требуют замены и чем подтверждается решение. Перечень ниже задаёт предмет разговора с мастерской, но не заменяет технологию ремонта конкретной оси.

До очистки полезно зафиксировать состояние деталей. Следы загрязнения, смазки и контакта могут помочь сопоставить наблюдения. Дальше исполнитель выбирает методы проверки по документации и характеру повреждения. Заказчику нужен результат этой проверки, а не самостоятельное толкование цвета металла или отдельных царапин.

Часть узла	Что выясняют	Какое решение зависит от проверки
Фланец и корпус ступицы	Где проходит разрушение, затронуты ли соседние участки	Объём замены ступицы
Подшипник	Есть ли повреждения рабочих поверхностей и других элементов	Возможность дальнейшего использования
Уплотнение	Состояние рабочей кромки и места установки	Состав заменяемых деталей
Цапфа и посадки	Есть ли повреждения, износ или нарушение посадки	Достаточна ли замена ступицы
Шпильки, крепёж и колесо	Состояние резьбы, отверстий и контактных поверхностей	Объём восстановления соединения

Если рядом расположены тормозные детали или элементы датчика колеса, исполнитель определяет необходимость их проверки. Сам факт соседства не доказывает повреждение. Однако осмотр только снятой ступицы не даёт сведений о состоянии оставшихся на автомобиле деталей.

Полезное заключение связывает каждую замену с конкретным дефектом. Формулировка «под замену всё» без пояснений не даёт механику проверить смету. Фраза «остальное нормально» без описания проверки оставляет ту же неопределённость.

В заключении стоит различать осмотренные детали и те, к которым ещё не получен доступ. Если оценка посадки возможна только после разборки, этот этап указывают отдельно. Тогда предварительный перечень работ не будет выглядеть окончательным, а дополнительная замена получит понятное основание.

Как отличить номер отливки от номера нужного узла

Номер на отливке нельзя автоматически использовать как заказной номер комплектной ступицы. Он может относиться к корпусной детали, тогда как поставка включает другое сочетание компонентов. Для подбора мастерская сопоставляет идентификацию автомобиля и оси, маркировки снятых деталей, конструкцию узла и каталог применимости. Совпадение одной надписи ещё не завершает эту проверку.

Отливочную маркировку полезно сохранить для идентификации корпуса. Однако её цифры нельзя произвольно расшифровывать или объявлять подтверждённым OEM-артикулом. Сначала требуется установить, какую деталь обозначает маркировка и как она связана с комплектом для ремонта.

Даже выражение «передняя ступица КамАЗ 54901» не отвечает на все вопросы поставки. Требуется фактическое исполнение оси и колёсного узла. Год, указанный в сведениях об автомобиле, помогает поиску, но не заменяет проверку комплектации. Внешнее сходство деталей также не подтверждает взаимозаменяемость.

В заказе детали стоит явно перечислить состав: корпус, подшипниковые элементы, уплотнение, крепёж и другие позиции, предусмотренные выбранным исполнением. Тогда мастерская и поставщик обсуждают одинаковый комплект. Транспортная компания понимает, какие расходные позиции войдут отдельными строками и что останется приобрести дополнительно.

Номер отливки помогает опознать корпусную деталь. Заказной номер нужен для покупки конкретной позиции с определённым составом поставки. Если поставщик предлагает замену первоначально выбранному комплекту, применимость и комплектность нужно проверить заново, а не ограничиваться совпадением названия.

До покупки полезно получить от исполнителя письменное подтверждение выбранного узла. В нём должны совпасть обозначение детали, её комплектность и основание подбора. Это позволяет проверить заказ до поставки и обсудить недостающие элементы, пока состав ремонта ещё согласовывается.

Как проверяют версии о причине разрушения

Причину разрушения устанавливают через сопоставление версии с наблюдениями и результатами проверок. Удар, повреждение крепления, нарушение посадки или проблема подшипника могут стать направлениями поиска. Ни одну из этих версий нельзя назначить причиной заранее. Мастерская должна показать, какие признаки поддерживают вывод и какие ему противоречат.

Например, предположение о проблеме соединения требует осмотра крепежа и контактных поверхностей. Предположение о повреждении подшипника — проверки его элементов, смазки и посадок. Рассказ о предшествующем ремонте помогает восстановить последовательность событий. Сам по себе он не доказывает ошибку предыдущего исполнителя.

Нужно различать источник повреждения и его последствия. Обнаруженный после разрушения дефект соседней детали мог существовать раньше или возникнуть при самом событии. Без связи между наблюдениями утверждение «всё началось с подшипника» остаётся гипотезой, даже если подшипник действительно повреждён.

Для заказчика полезен короткий разбор: наблюдение, способ проверки, результат, вывод. Если данных недостаточно, исполнитель может определить состав восстановления, не устанавливая единственную причину излома. В таком случае в заключении стоит разделить подтверждённые дефекты и версии происхождения. Стоимость ремонта или количество заменённых деталей сами по себе не подтверждают ни одну версию.

При споре о причине полезно сохранить исходные фотографии и заключение по снятым деталям. Устное объяснение трудно сопоставить с последующим осмотром, особенно если узел уже разобран или очищен. Сохранение материалов не гарантирует установление причины, но оставляет возможность проверить основания сделанного вывода.

Похожее различие между симптомом и установленным повреждением разобрано в статье о ситуации, когда заклинило ступичный подшипник полуприцепа. Это соседняя тема для понимания логики диагностики. Конструкцию, детали и регулировки полуприцепа нельзя переносить на переднюю ось тягача: каждому узлу нужна собственная документация.

Из чего складывается смета после дефектовки

Смета после осмотра должна связывать детали и работы с обнаруженными дефектами. В ней отдельно показывают восстановление колёсного узла, необходимые сопутствующие операции и контроль сборки. Если часть повреждений станет доступна только после разборки, мастерская заранее обозначает эту неопределённость. Вместе с предварительной суммой согласуют порядок её уточнения.

Первый вопрос — что входит в поставку ступицы. Комплект с подшипником и уплотнением нельзя напрямую сравнивать по цене с одним корпусом. Разница между предложениями может объясняться составом, а не стоимостью одной и той же детали. Название строки в смете должно позволять понять эту разницу.

Второй вопрос — какие работы нужны из-за состояния сопряжённых частей. Осмотр цапфы, крепежа и колеса может изменить объём ремонта. Для каждой дополнительной позиции стоит получить объяснение: обнаруженный дефект, предлагаемое действие и основание, по которому исполнитель считает его необходимым.

Третий вопрос — что мастерская предъявит при приёмке. Измерения и контроль не должны появляться только после спора о результате. Их состав согласуют вместе с ремонтом, чтобы исполнитель понимал ожидаемую форму подтверждения. Если отдельная проверка требует дополнительной работы, её также отражают в предложении.

Перед утверждением сметы проверьте:

• Совпадает ли комплектность детали с предложением поставщика.
• Объяснена ли каждая дополнительная замена результатом осмотра.
• Указаны ли работы с сопряжёнными поверхностями и крепежом.
• Определён ли порядок согласования вновь обнаруженных дефектов.
• Включён ли контроль после сборки.
• Понятно ли, какие документы подтвердят выполненные работы.

Такой перечень помогает сравнивать предложения по одинаковому объёму. Он также отделяет уже согласованный ремонт от операций, для которых пока нет достаточного основания. Предварительное предположение о замене не должно незаметно превращаться в выполненную работу без согласования с заказчиком.

Чем подтверждают правильность сборки

Правильность сборки подтверждают применённая документация, запись выполненных операций и результаты предусмотренных проверок. Недостаточно сообщения «собрали, колесо вращается». Исполнитель должен указать, какое исполнение узла обслуживал, какие детали установил и как проверил итог. Конкретные параметры и методы выбирают по руководству для установленной оси и подшипниковой системы.

Руководство Dana Spicer показывает, почему нельзя назначить общую процедуру для любой ступицы. На страницах PDF 41–44 описаны разные схемы фиксации и регулировки, на странице PDF 50 — измерение осевого перемещения индикатором. Здесь приведена нумерация страниц файла. Документ не подтверждает установку оси Dana на автомобиле из обращения. Источник: Steer Axle Service Manual — All Models.

В этих разделах рассматриваются состояние резьбы и гайки, сохранность уплотнения при монтаже и измерительная проверка регулировки. Они объясняют общие задачи контроля, но не задают параметры ремонта этого КамАЗ 54901. Переносить из руководства Dana моменты затяжки, зазоры, смазку или последовательность действий без подтверждения конструкции нельзя.

Заказчику стоит запросить протокол с идентификацией узла, обозначениями установленных компонентов и результатами контроля. Рядом с измеренным значением нужны единица измерения и критерий оценки из применимого документа. Число без допустимого диапазона или другого установленного критерия ещё не отвечает на вопрос о пригодности.

Запись о контроле должна позволять понять, что именно проверено. Например, важно различать осмотр поверхности, измерение параметра и подтверждение комплектности. Эти действия отвечают на разные вопросы и не заменяют друг друга. Фото установленной детали помогает связать работу с узлом, но не подменяет результаты измерений.

Документы на выполненные работы должны отражать фактический объём. Замена ступицы, замена подшипника и работы с сопряжёнными частями — разные операции. Объединение их в неопределённую строку «ремонт колеса» мешает понять историю обслуживания. Приёмка заканчивается сопоставлением согласованного объёма с выполненными работами и результатами предусмотренного контроля.

Как связать осмотр, согласование и приёмку ремонта

Для организации ремонта нужен единый набор материалов: исходное повреждение, результаты дефектовки, согласованный состав деталей и подтверждение сборки. Когда эти сведения связаны с конкретной машиной, механику проще проверить изменения сметы и принять работу. Следующему исполнителю тоже легче понять, что уже заменяли и какие вопросы остались открытыми.

В GruzHub сохраняются парк, СТС, реквизиты и контакты; данные подставляются в заявку. Местоположение и направление движения помогают описать дорожную ситуацию. В чатах можно вести согласования, прикладывать фотографии, видео и документы. Это сокращает повторный ввод сведений и поиск материалов между участниками ремонта.

Для такого случая полезно заранее распределить решения. Исполнитель описывает дефекты и предлагает техническое решение, механик транспортной компании согласует объём, ответственный сотрудник проверяет документы при приёмке. Если обнаруживается дополнительное повреждение, обсуждение продолжается от конкретного результата осмотра. Участникам не приходится заново восстанавливать, к какой детали относится предложение и почему изменился состав работ.

Материалы завершённой работы стоит использовать при планировании ТО и ремонтов автопарка. История замен помогает задавать вопросы при следующем осмотре. Однако сама запись о ремонте не устанавливает новый интервал обслуживания: его определяют по применимой документации и условиям эксплуатации.

Следующий шаг — согласовать исполнителя, безопасное перемещение и объём первоначального осмотра. Создайте заявку в GruzHub, чтобы связать эти решения с карточкой техники и сохранить дальнейшие согласования в одном месте.

Частые вопросы

Нужно ли менять ступицу с противоположной стороны оси?

Само повреждение одной ступицы не доказывает необходимость парной замены. Решение зависит от конструкции, требований производителя и результатов осмотра. Если мастерская предлагает заменить второй узел, попросите указать основание: обнаруженный дефект или прямое требование применимой документации. Одинаковый пробег деталей без дополнительных данных не объясняет конкретный объём ремонта.

Можно ли оставить прежнее колесо после разрушения фланца?

Такое решение принимают после проверки колеса, его крепёжных отверстий и контактных поверхностей. Внешне целый обод не отвечает на все вопросы о состоянии соединения. Исполнитель должен определить, какие участки могли получить повреждения, и оценить их по применимым критериям. Автоматически включать новое колесо в смету тоже не следует: замена требует основания.

Стоит ли сохранять снятую ступицу до окончания приёмки?

Да, полезно заранее согласовать сохранение снятого узла и сопряжённых деталей до завершения осмотра и согласований. Это оставляет возможность уточнить маркировку, сопоставить дефекты и обсудить спорную замену. Хранение, очистку и обращение с тяжёлыми повреждёнными деталями поручают мастерской. Фотографии помогают зафиксировать состояние, но не заменяют деталь, если понадобится дополнительное исследование.

Какие признаки после ремонта требуют повторного обращения?

Новый гул, вибрация, стук, следы смазки у узла или замеченный необычный нагрев требуют связи с исполнителем. Это поводы для проверки, а не готовый диагноз. Не проверяйте нагрев прикосновением и не воспроизводите симптом разгоном, поворотами или торможением. При подозрении на опасный дефект прекратите эксплуатацию; дальнейший осмотр и способ перемещения согласуйте со специалистом.

Источники

• Steer Axle Service Manual — All Models — Dana Spicer. Страницы PDF 41–44: разные схемы фиксации и регулировки, состояние элементов при сборке; страница PDF 50: измерение осевого перемещения индикатором. Документ используется для объяснения принципов контроля, а не для назначения параметров ремонта КамАЗ 54901.
• Heavy commercial vehicles — Schaeffler. Раздел Wheel Bearing содержит примеры предварительно собранных решений FAG SmartSET и FAG RIU. Он подтверждает разнообразие конструкций, но не применимость этих изделий к автомобилю из обращения.
